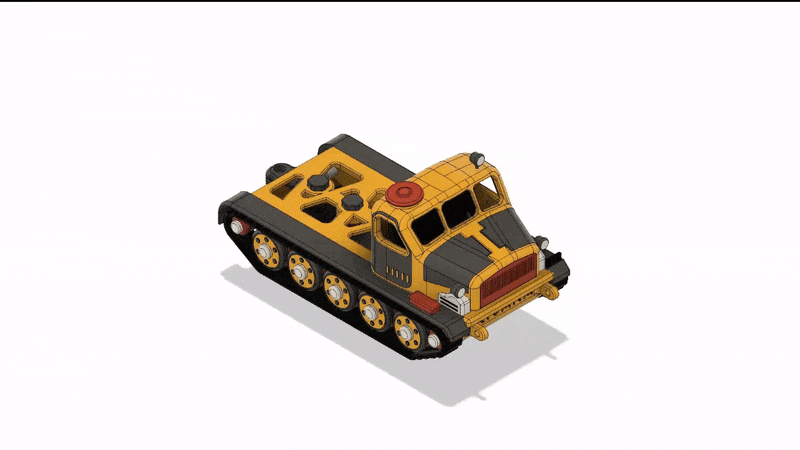

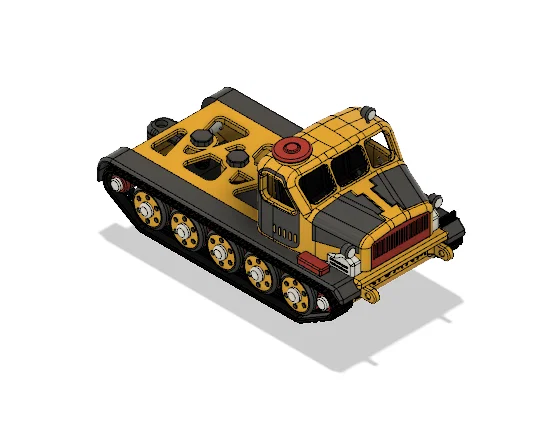

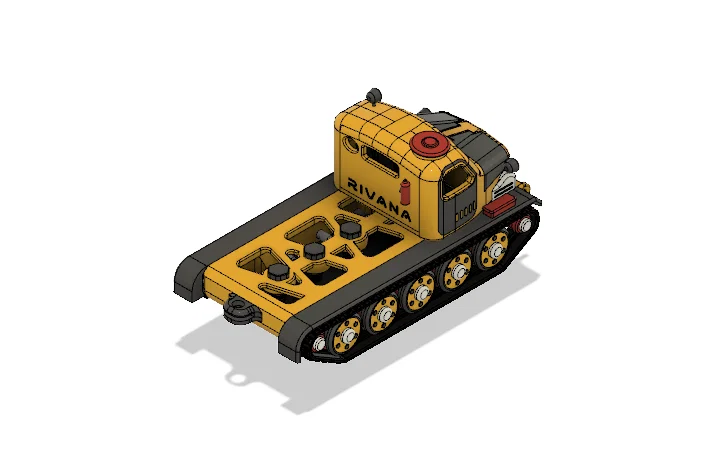

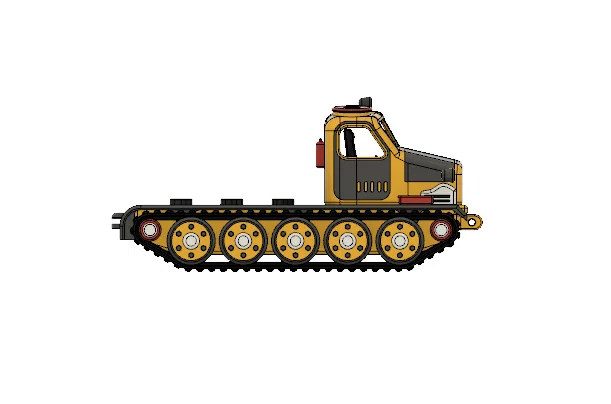

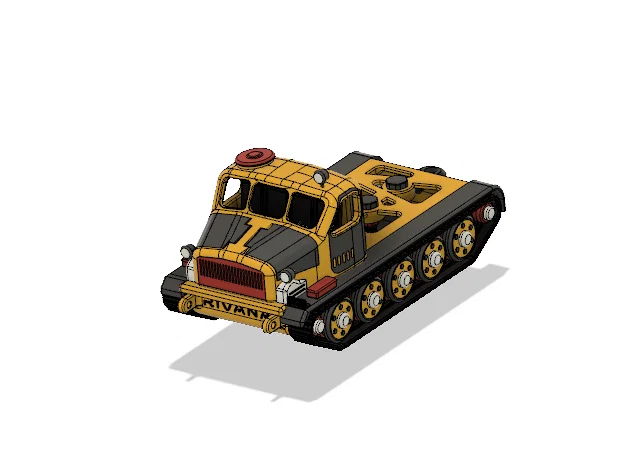

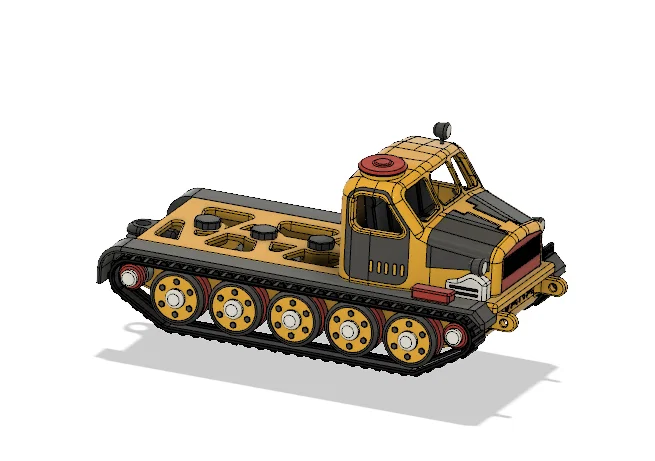

Khung gầm máy kéo pháo màu vàng (Yellow Artillery Tractor Chassis)

Máy kéo pháo (artillery tractor) là một dạng tractor unit hạng nặng chuyên dụng, có nguồn gốc từ lực lượng vũ trang để kéo các khẩu pháo với nhiều mức trọng lượng và cỡ nòng khác nhau. Ngày nay, nó đã trở thành một nền tảng xe (automobile platform) rất linh hoạt, có thể gắn thêm nhiều loại payload cho các vai trò dân sự và quân sự khác nhau. Đây là nền tảng “universal platform” thứ hai của mình và là bản đầu tiên dùng bánh xe. Bạn có thể xem các mẫu platform tương tự của mình tại đây - Yellow Zil Truck Chassis

Có ba cách để in mẫu này.

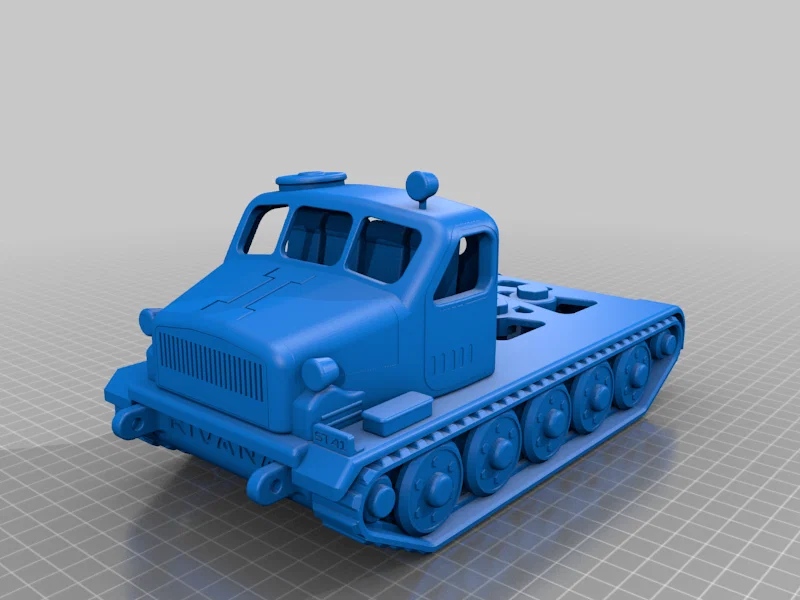

1. In nguyên khối:- Vui lòng tải file STL nhưng sẽ không có chuyển động.
2. In nhiều mảnh :- Tải file 3mf với tên Full_dismantled.3mf. CHẤT LƯỢNG THÀNH PHẨM TỐT NHẤT. Vui lòng dùng luôn file 3mf để lắp ráp. XEM MỤC EASE OF PRINTING BÊN DƯỚI
3. Kết hợp:- Bạn có thể dùng phần mềm xem 3D bất kỳ như 3D Builder trên Windows để gộp các bộ phận theo máy in và filament của bạn. Cách này tuỳ biến rất nhiều. Bạn có thể tìm một file mẫu có đuôi combined.3mf.

EASE OF PRINTING

Mẫu này có các chi tiết với 5 màu - GREY, YELLOW, BLACK, WHITE & RED. Mình đã tách chúng ra thành các plate khác nhau theo màu và đặt ở tư thế in tối ưu. Vui lòng tải thư mục “Print Plates According to Colour” để sử dụng. Các plate này có thể mở bằng bất kỳ slicer nào và in theo print profile của bạn.

Nếu bạn muốn thử TPU cho phần tracks, bạn có thể tải "AT FireTruck TPU Tracks" (gồm tracks và gears). Bạn sẽ cần thay toàn bộ gears và pinions của bản PLA bằng gear được cung cấp để tracks TPU hoạt động. Nhưng lưu ý là mình chưa test chúng.

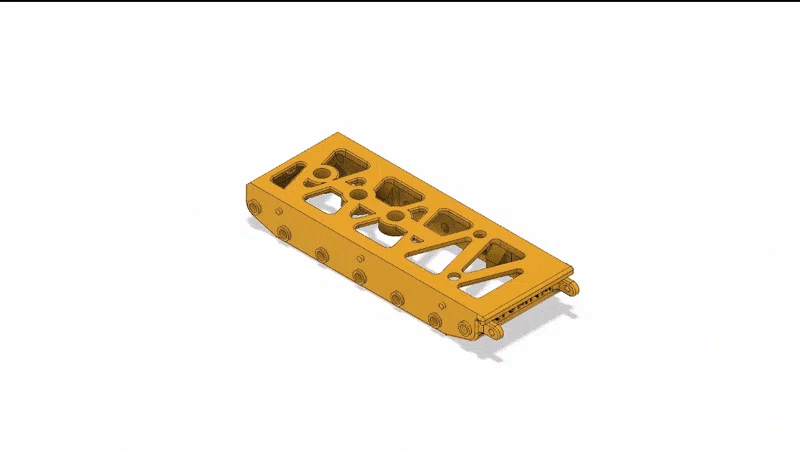

ASSEMBLY OF CHASSIS

Các pin cho cửa khoang động cơ phải được lắp từ phía trong cabin, nên vui lòng làm bước này trước khi dán (glueing) ghế.

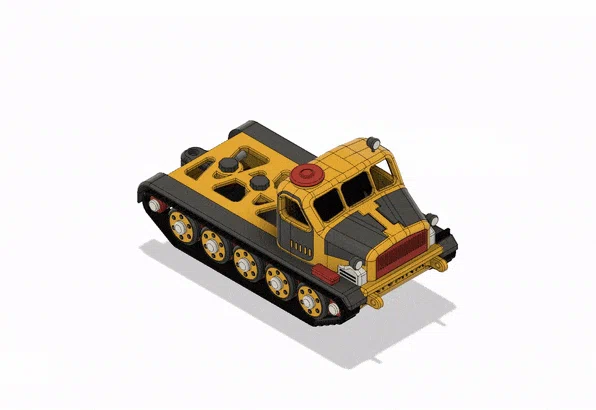

Movements Included

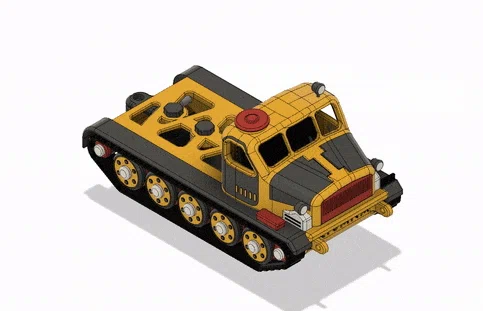

1. Nắp khoang động cơ có thể mở xoay

LƯU Ý Dung sai (tolerances) của một số chi tiết bằng 0, điều này được mình cố ý thiết kế để các chi tiết có thể “friction lock” khi không chuyển động. Bạn có thể cần tự tinh chỉnh dung sai bằng cách scale trong slicer để đảm bảo lắp vừa khít mà vẫn không ảnh hưởng chuyển động. Điều này cũng áp dụng cho các pin tạo chuyển động xoay giữa các chi tiết. Vui lòng in thử một cây pin trước, test độ khít của khớp nối rồi hãy in toàn bộ pin. Bạn sẽ tìm được hệ số scale phù hợp từ bước này.

Hãy thêm supports khi cần.

Cảm ơn mọi người đã upload bản makes. Mình luôn sẵn sàng nhận góp ý.
