Case LCD 16x2 kèm hộc D1-Mini
Case đơn giản cho màn hình LCD 16x2, phía sau có hộc để gắn D1-Mini. Có khoét chỗ cho phần “metal-can” của controller nhằm hạn chế quá nhiệt. Hỗ trợ lắp bằng vít M2 và hướng dẫn đi dây phẳng.
1.5K
Lượt Xem
32
Lượt Thích
311
Lượt Tải
Cập Nhật Apr 29, 2026
Mô tả

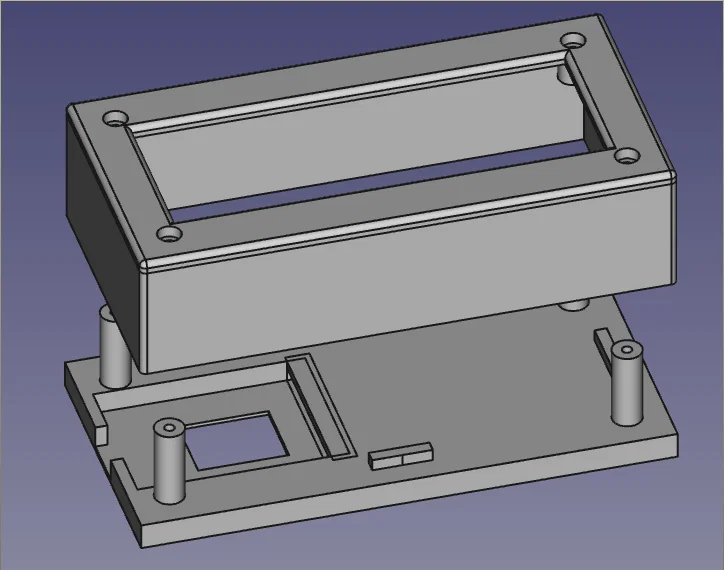

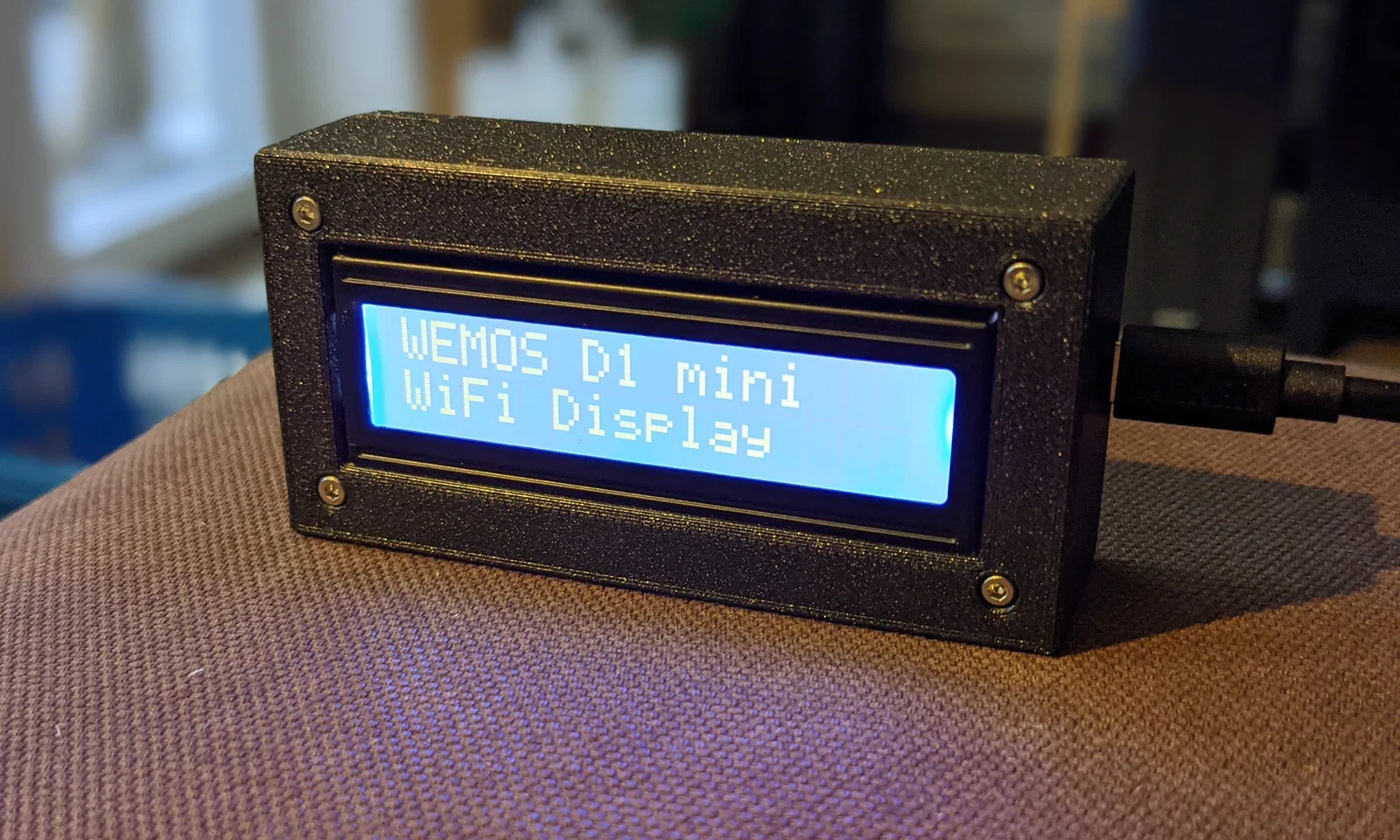

Đây là một cái case đơn giản cho màn hình LCD 16x2, có thêm một hộc ở phía sau để đặt D1-Mini. Case có phần khoét cho “metal-can” trên controller để tránh bị quá nhiệt.
Lắp ráp
- Dùng vít máy M2 lắp từ mặt trước, vít sẽ tự ren vào các trụ phía sau. Nếu không được thì dùng vít dài hơn, kèm long-đen (washer) và ê-cu (nut) ở mặt sau.
- Khi hàn dây vào controller, nên giữ dây nằm sát và phẳng ở mặt lưng.
Thay đổi
v1 → v2:
- Thêm hộc âm cho đầu vít ở mặt trước
- Cải thiện hộc để đặt controller
Giấy phép
