Dao Ballistic hoạt động (Working Balistic Knife) – Call of Duty: Black Ops

Đây là dự án đầu tiên của mình có dùng tới các chi tiết cơ khí, nhưng cuối cùng thì mọi thứ đều chạy ổn.

Ballistic Knife là một vũ khí phụ đặc biệt xuất hiện trong Call of Duty: Black Ops, Call of Duty: Black Ops II, Call of Duty: Black Ops: Declassified, Call of Duty Online và Call of Duty: Black Ops III.

Ballistic Knife là vũ khí phụ. Đây là vũ khí one-hit kill khi bắn, và cả khi dùng để melee.

Ballistic knife là một loại dao có lưỡi tháo rời, có thể phóng lưỡi ra xa vài yard bằng cách bóp cò hoặc vận hành cần gạt/công tắc trên cán. Các loại ballistic knife dùng lò xo từng gây chú ý ở Mỹ vào giữa thập niên 1980 sau khi có các phiên bản thương mại được quảng cáo và bán tại Mỹ và một số nước phương Tây khác.

Mẫu này được chia thành nhiều phần để in cho dễ. Để mẫu hoạt động bạn sẽ cần 3 cái lò xo: 2 compression spring và 1 torsion spring. Lưỡi dao được chia làm 2 phần để có thể in phẳng trên máy in. Phần vỏ (case) nơi đặt compression spring lớn cũng được chia làm 2 phần và hướng đặt khi in rất quan trọng.

Hai phần còn lại thì in khá dễ.

Mình làm thiết kế này như một thử thách với các chi tiết cơ khí, và vì mình dành rất nhiều giờ chơi Call of Duty và dùng vũ khí này.

Các bước lắp ráp:

1. In tất cả các file. Phần lưỡi cần in 2 lần.
2. Tìm lò xo: compression spring và torsion spring phải loại nhỏ, khi in file ra bạn sẽ ước lượng được kích thước cỡ nào. Trường hợp của mình thì mình dùng lò xo từ cây bút cho phần nút bấm.
3. Trước khi dán 2 nửa vỏ (case) của cụm lưỡi, mình khuyên bạn nên lắp cò (trigger) trước, cố định bằng một đoạn filament, một thanh thiếc hoặc vật tương tự, và luồn qua torsion spring. Lắp xong phần này thì bạn gắn nút bấm với lò xo nhỏ hơn. Khi mọi thứ đã vào vị trí, bạn dán nửa còn lại của vỏ cụm lưỡi.

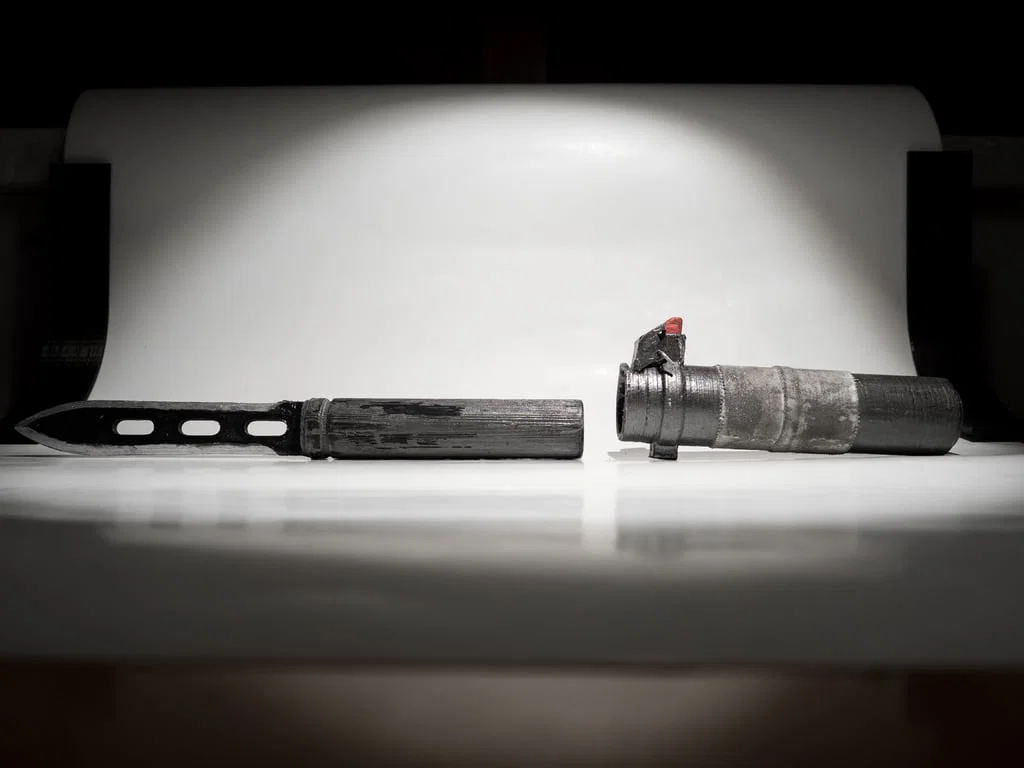

4. Cuối cùng, cho lò xo lớn vào trong vỏ cụm lưỡi, sau đó lắp lưỡi vào. Khi bạn nghe tiếng “tách” nhẹ hoặc thấy cơ cấu đã khớp, nghĩa là vũ khí đã lên (load), nên cẩn thận hướng bạn đang chĩa vào.

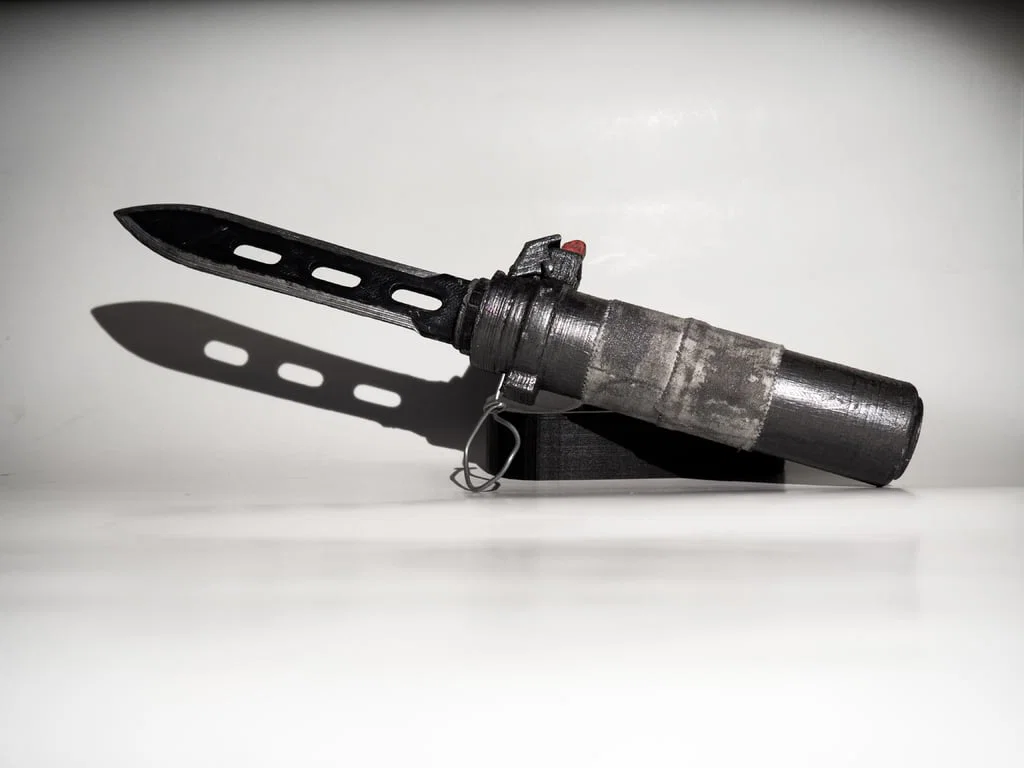

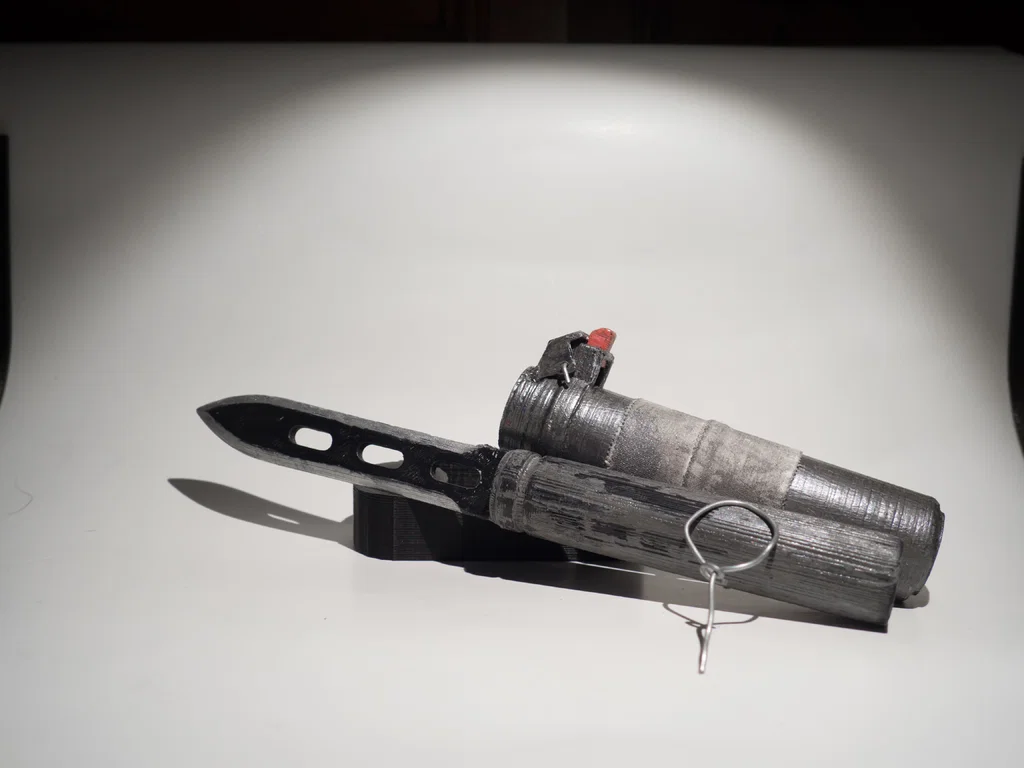

5. Nếu muốn, bạn có thể làm một chốt an toàn (security pin) bằng thiếc hoặc vật liệu tương tự.
