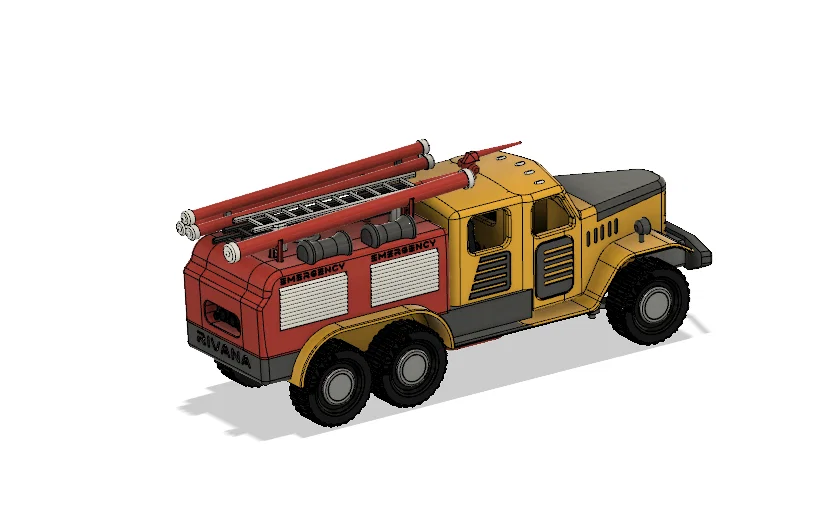

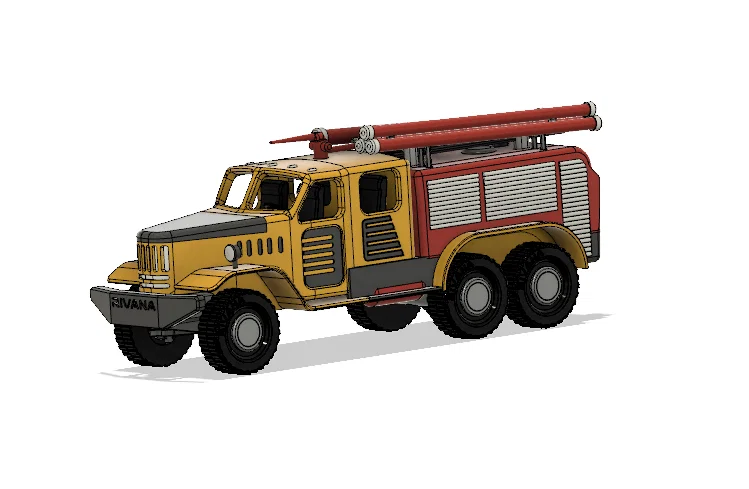

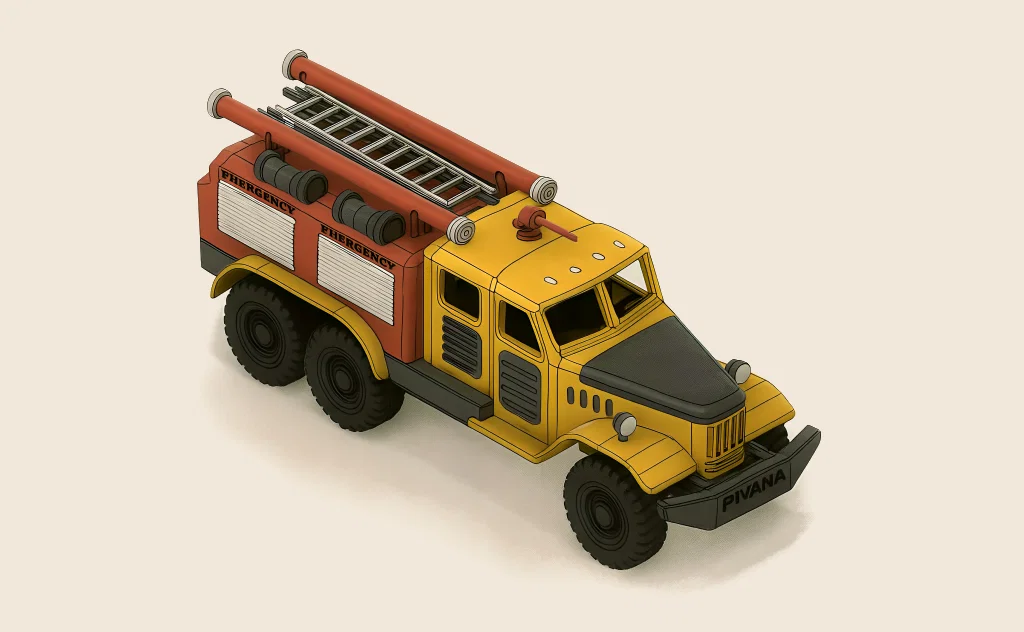

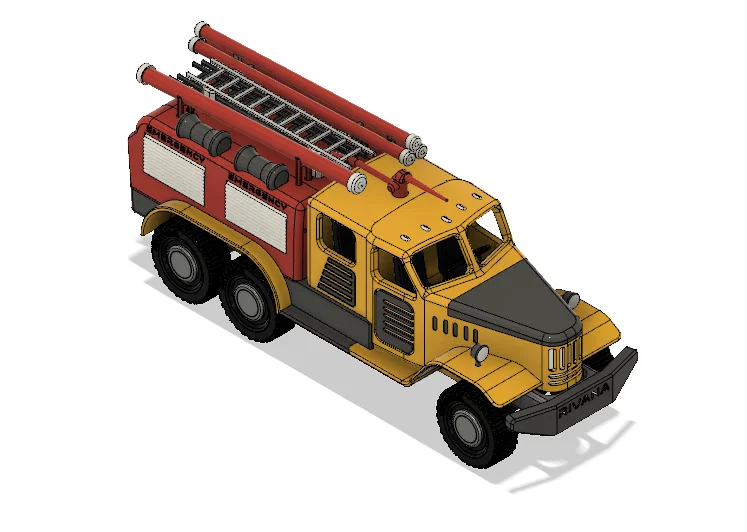

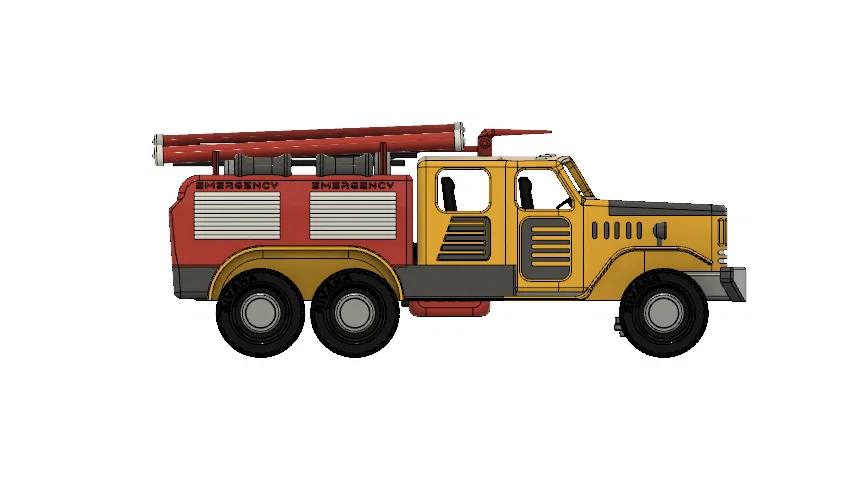

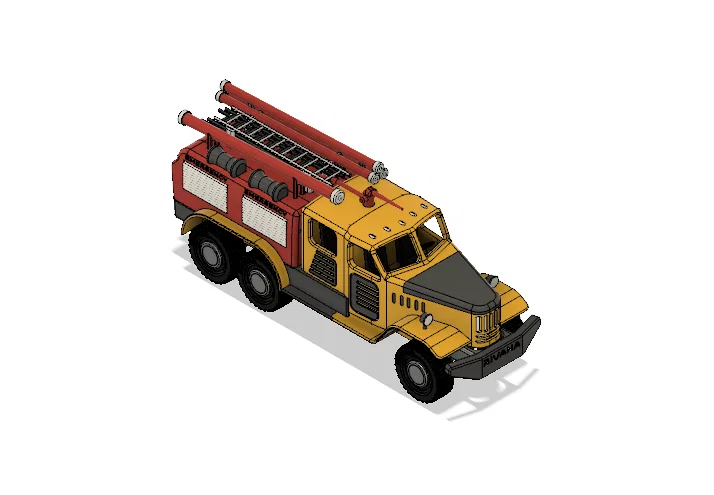

Xe cứu hỏa Yellow Zil màu vàng có chuyển động

Đây là một mẫu xe cứu hỏa kiểu “old school”, được phát triển dựa trên model Yellow Zil Truck Chassis mà mình đã đăng trước đó. Ở bản phát hành đó, mình có giải thích đây là một nền tảng “universal” để có thể gắn nhiều loại payload khác nhau tùy mục đích. Bản này chính là payload xe cứu hỏa tương ứng.

Nếu bạn đã tải và in model Yellow Zil Truck Chassis rồi, thì bạn chỉ cần file "_Fire_truck_payload.3mf_" và vui lòng chuyển tới mục ASSEMBLY OF PAYLOAD.

Có 3 cách để in mẫu này

1. In 1 khối (single piece):- Vui lòng tải file STL nhưng sẽ không có chuyển động.
2. In nhiều mảnh (multiple pieces) :- Tải file 3mf với Full_dismantled.3mf. CHẤT LƯỢNG THÀNH PHẨM TỐT NHẤT. Vui lòng dùng file 3mf để lắp ráp luôn. Xem mục CHECK EASE OF PRINTING bên dưới.
3. Kết hợp (combined):- Bạn có thể dùng phần mềm xem 3D như 3D Builder trên Windows để gộp các bộ phận theo máy in và filament của bạn. Cách này linh hoạt tùy ý. Bạn có thể tìm một file mẫu có đuôi combined.3mf.

EASE OF PRINTING

Model này có các chi tiết thuộc 5 màu - GREY, YELLOW, BLACK, WHITE & RED. Mình đã tách chúng ra thành các plate khác nhau theo màu và đặt ở tư thế in tối ưu. Vui lòng tải folder “Print Plates According to Colour” để sử dụng. Các plate này có thể mở bằng bất kỳ slicer nào và in theo profile in của bạn.

ASSEMBLY OF CHASSIS

ASSEMBLY OF PAYLOAD

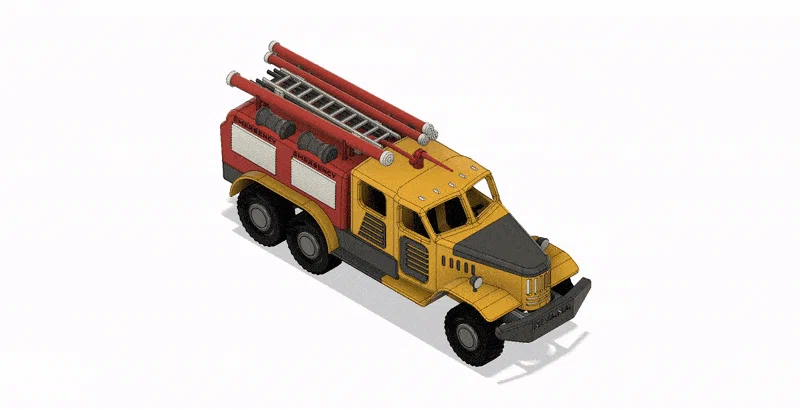

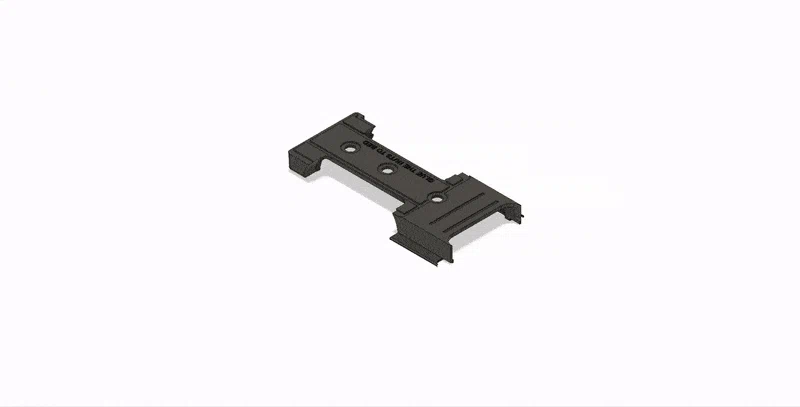

Lắp payload và chassis riêng, rồi ghép lại như hình. Có thể sẽ gặp vấn đề nếu bạn tự chế biến khác đi. Hãy làm theo GIF để lắp payload.

MATING WITH CHASSIS

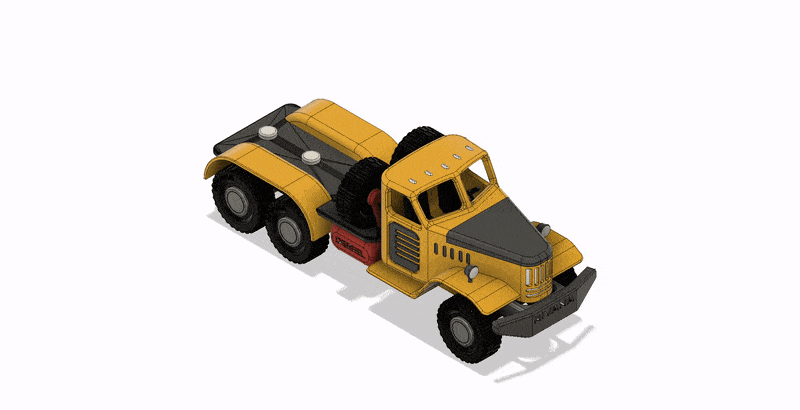

Làm theo GIF để ghép payload với truck chassis. Bạn có thể dùng lại bộ nut và bolt đang cố định Bed trong model Yellow Zil Truck Chassis để cố định payload. Nhưng bạn cần dán (glue) các nuts vào payload bed như trong hướng dẫn.

Movements Included

1. Front Wheel Steering
2. Engine Bay Cover Swing Open
3. Side Utility Box Swing Opening

LƯU Ý: Dung sai (tolerance) của một số chi tiết được đặt bằng 0, có chủ ý để tạo ma sát giữ (friction lock) khi chi tiết không chuyển động. Bạn có thể cần tinh chỉnh dung sai từ phía bạn bằng chức năng scaling trong slicer để khớp vừa tốt mà vẫn đảm bảo chuyển động. Điều này cũng áp dụng cho các pins tạo chuyển động xoay giữa các bộ phận. Vui lòng in thử 1 pin, test độ khớp của một khớp nối trước, rồi hãy in toàn bộ pins. Bạn sẽ tìm được hệ số scaling phù hợp từ đó.

Model này đã được tinh chỉnh nhờ góp ý và hỗ trợ của Benoît Lussier

Phần thân chính được làm rỗng để tiết kiệm filament.

Hãy thêm supports khi cần.

Cảm ơn mọi người đã up makes. Mình luôn sẵn sàng nhận góp ý.
