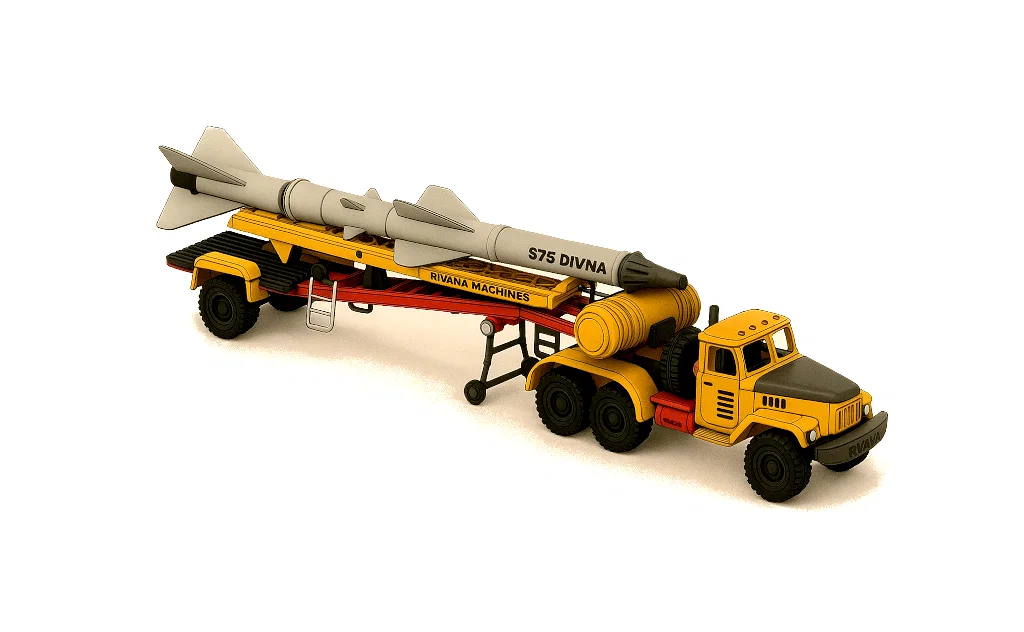

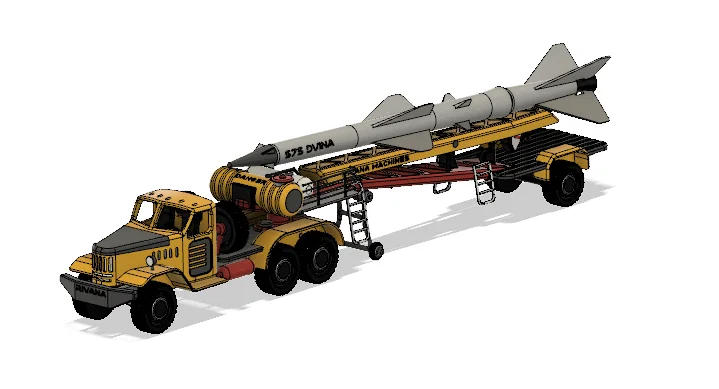

Xe tải chở SAM ZIL màu vàng (Yellow ZIL SAM Transport Truck)

Đây là một mẫu xe cứu hỏa kiểu “old school”, dựa trên model Yellow Zil Truck Chassis mà mình đã đăng trước đó. Ở bản phát hành đó, mình có giải thích đây là một nền tảng “universal” để có thể gắn nhiều loại payload khác nhau tùy theo chức năng. Bản này bao gồm payload chở SAM (tên lửa phòng không) tương ứng.

Nếu bạn đã tải và in Yellow Zil Truck Chassis rồi, thì bạn chỉ cần file " Yellow_Zil_SAM_Truck_Payload.3mf" và vui lòng bỏ qua tới tiêu đề ASSEMBLY OF PAYLOAD.

Có 3 cách để in mẫu này.

1. In 1 khối (single piece):- Vui lòng tải file STL nhưng sẽ không có chuyển động.
2. In nhiều phần (multiple pieces) :- Tải file 3mf với Full_dismantled.3mf. CHẤT LƯỢNG ĐẸP NHẤT. Vui lòng dùng file 3mf cho cả phần lắp ráp. XEM MỤC CHECK EASE OF PRINTING Ở BÊN DƯỚI
3. Kết hợp (combined):- Bạn có thể dùng phần mềm xem 3D như 3D Builder trên Windows để gộp các chi tiết theo máy in và loại filament của bạn. Cách này linh hoạt lắm, tùy bạn sáng tạo. Bạn có thể tìm một file mẫu có đuôi combined.3mf.

EASE OF PRINTING

Mẫu này có các phần thuộc 5 màu: GREY, RED, YELLOW, BLACK & WHITE. Mình đã tách ra thành các plate riêng theo màu và đặt ở tư thế in tối ưu. Vui lòng tải thư mục “Print Plates According to Colour” để dùng các plate này. Các plate có thể mở trong bất kỳ slicer nào và in theo profile của bạn.

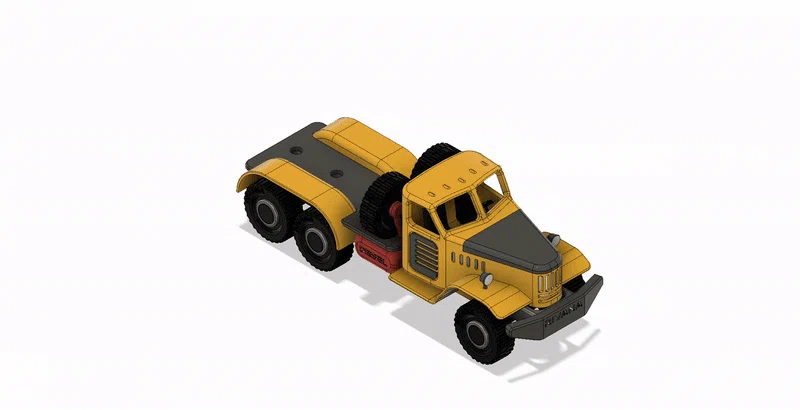

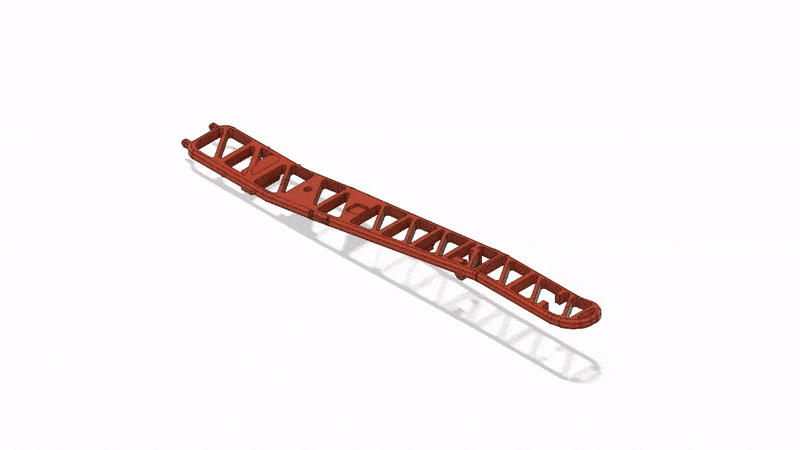

ASSEMBLY OF CHASSIS

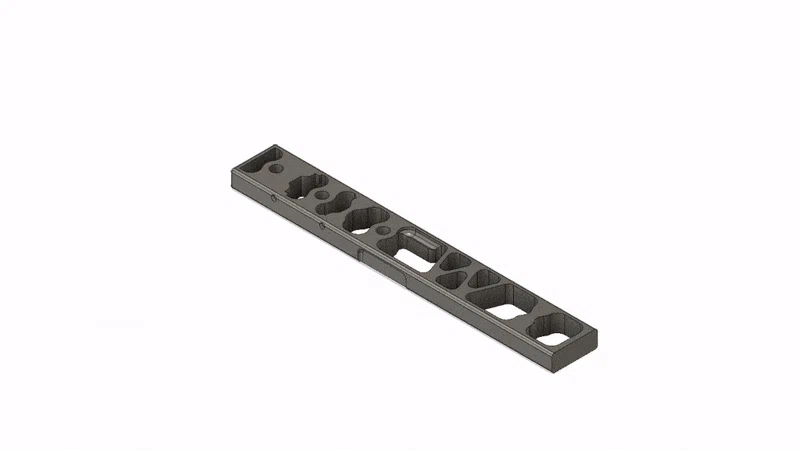

ASSEMBLY OF PAYLOAD

Làm theo GIF để lắp payload.

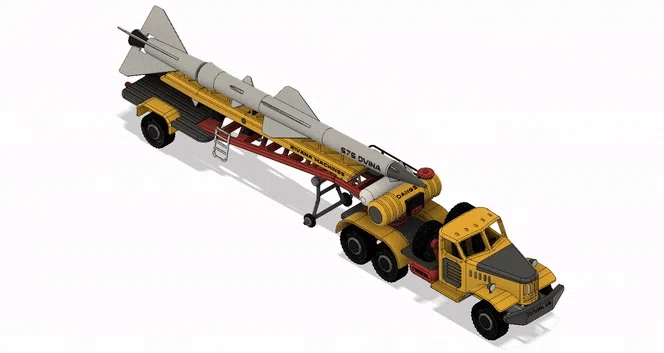

MATING WITH CHASSIS

Làm theo GIF để gắn payload lên chassis xe tải. Bạn có thể tận dụng lại bộ nut và bolt đang cố định phần Bed trong model Yellow Zil Truck Chassis để siết cố định payload.

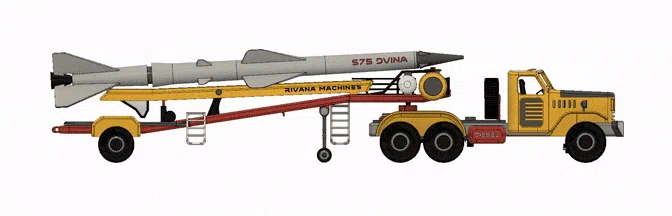

Movements Included

1.Front Wheel Steering 2.Engine Bay Cover Swing Open

LƯU Ý Một số chi tiết được thiết kế dung sai bằng 0 (zero tolerance) và đây là chủ ý để các phần đó có thể “friction lock” khi không cần chuyển động. Bạn có thể cần tự tinh chỉnh dung sai bằng cách dùng chức năng scaling trong slicer để đảm bảo lắp khít mà không ảnh hưởng chuyển động. Điều này cũng áp dụng cho các pin giúp các chi tiết xoay được với nhau. Bạn nên in thử 1 cái pin trước, test độ khớp của khớp nối, rồi hãy in toàn bộ pin. Làm vậy bạn sẽ tìm được hệ số scaling phù hợp.

Phần thân chính được làm rỗng để tiết kiệm filament.

Hỗ trợ (supports) thì thêm khi cần.

Rất mong mọi người up ảnh bản in (makes). Mình cũng sẵn sàng nhận góp ý.
