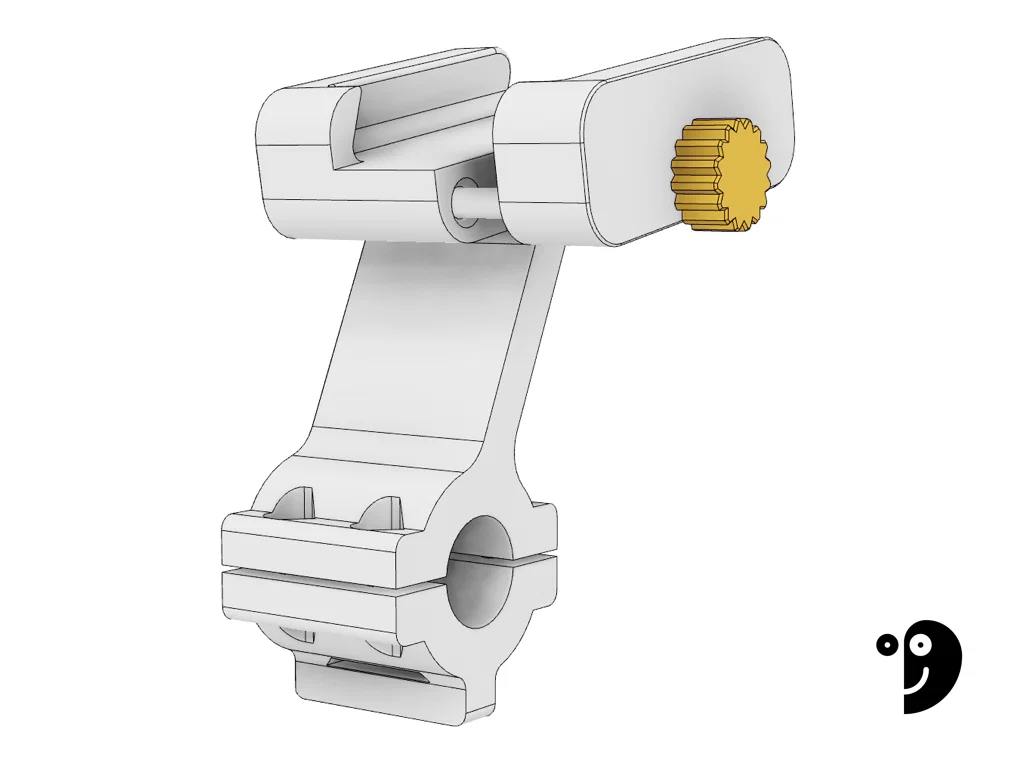

Giá đỡ điện thoại cho scooter/xe đạp – gắn ghi-đông thẳng (Xiaomi M365)

STLs

Tất cả file đều đã đúng hướng Z

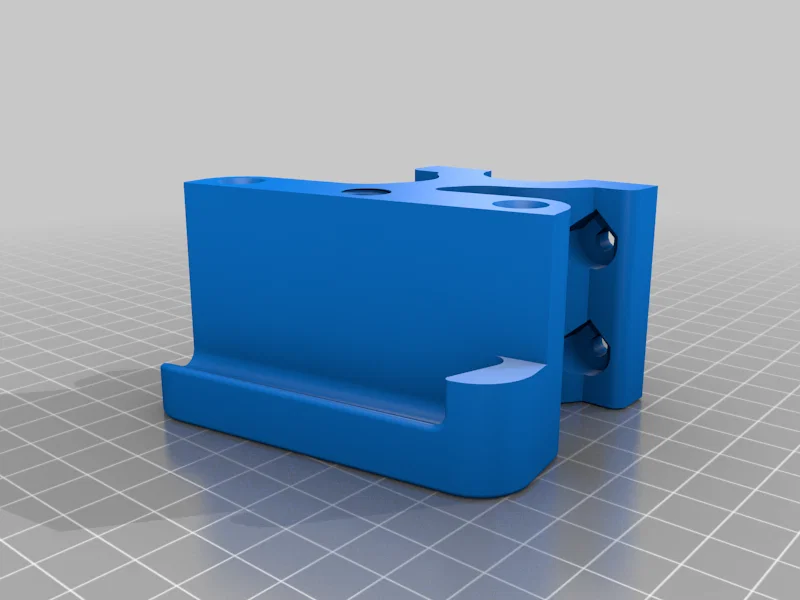

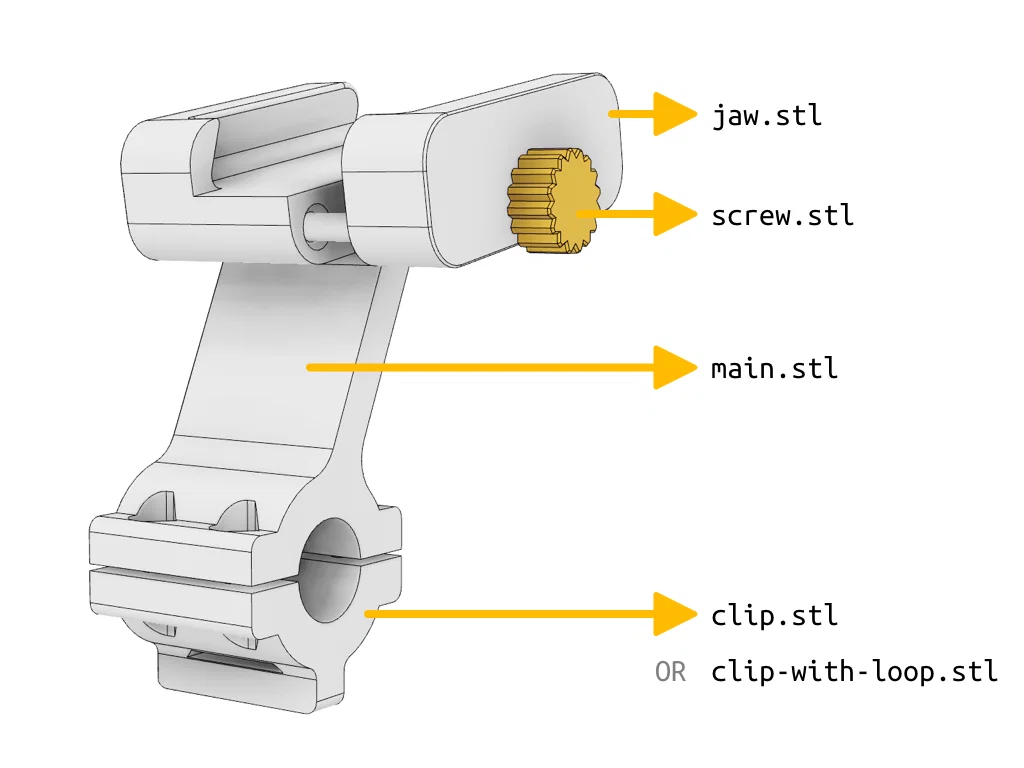

• Main (Chọn 1 trong các file sau)

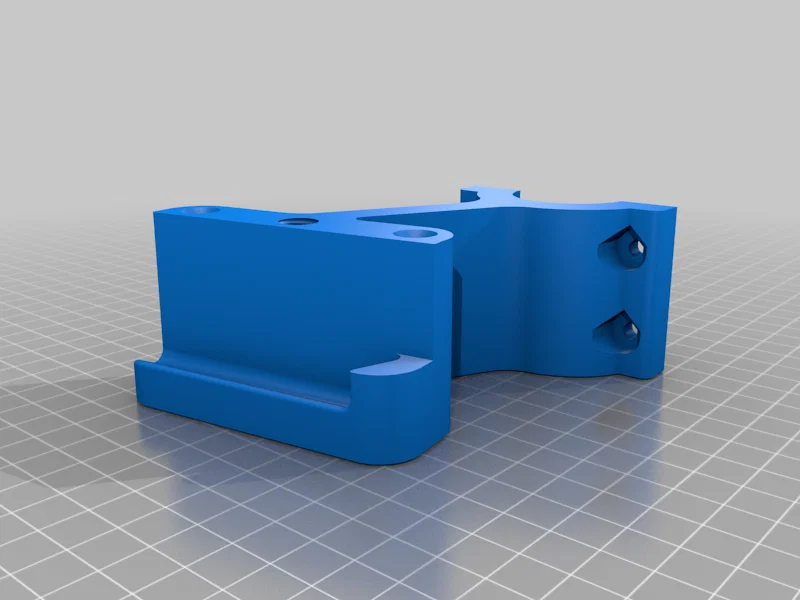

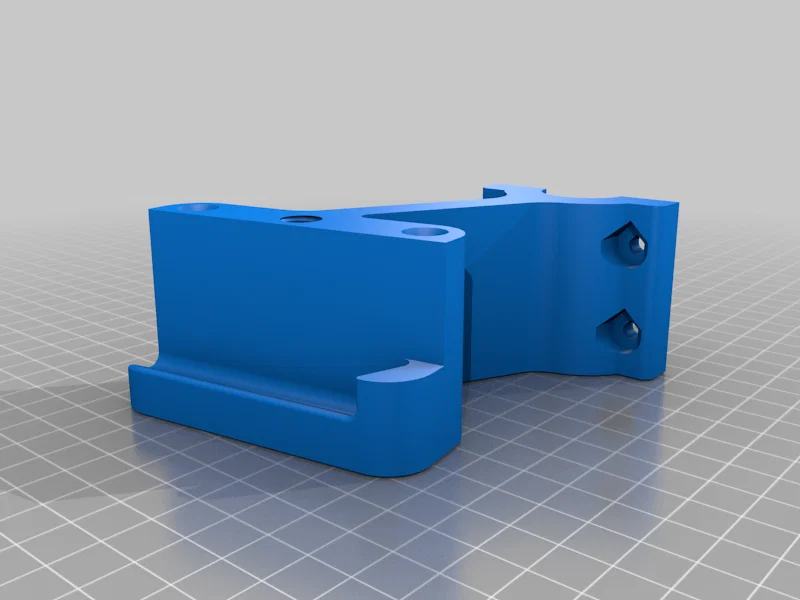

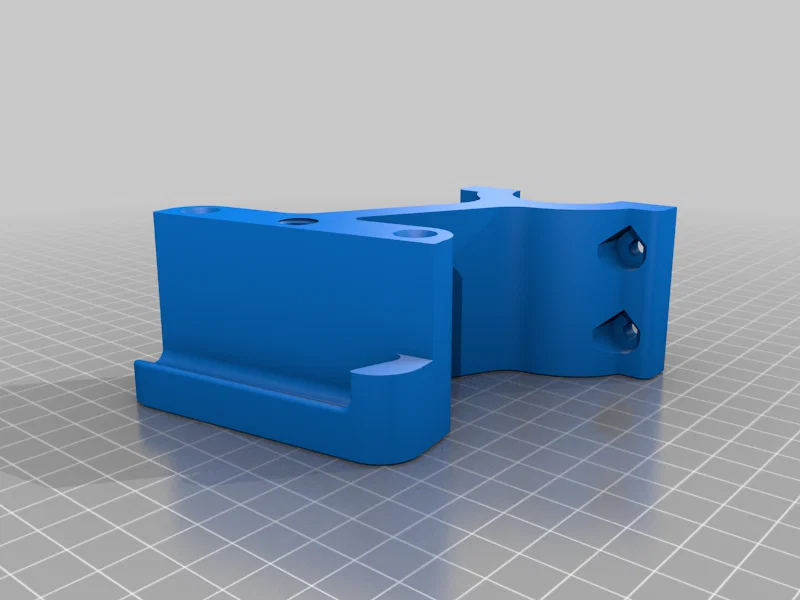

  • main.stl (cho ghi-đông ~22,5mm)
  • main-short.stl (cổ ngắn hơn)
  • main-32mm.stl (cho ghi-đông ~32mm)

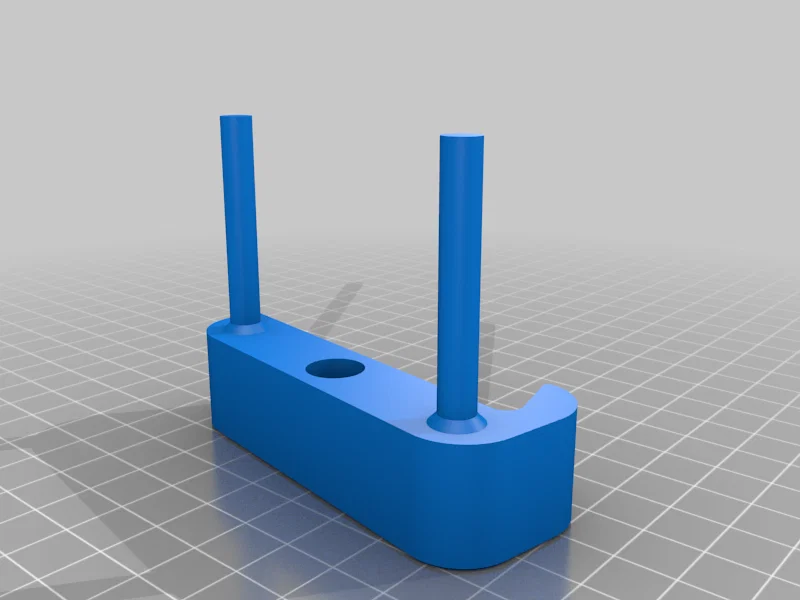

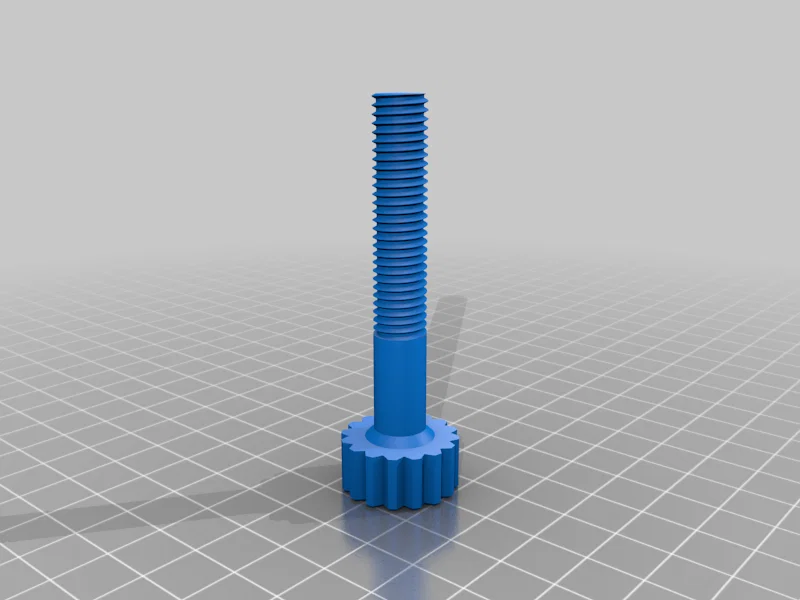

*jaw.stl *screw.stl

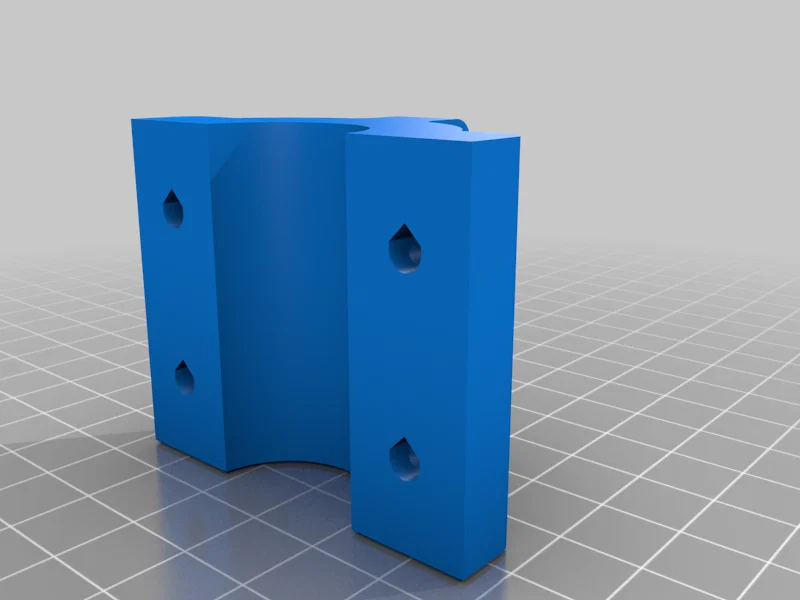

• Clip (Chọn 1 trong các file sau)

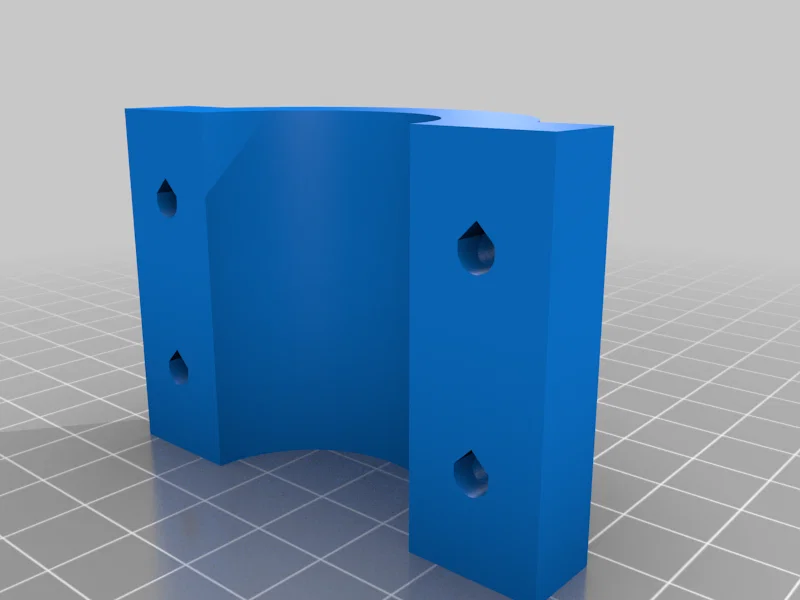

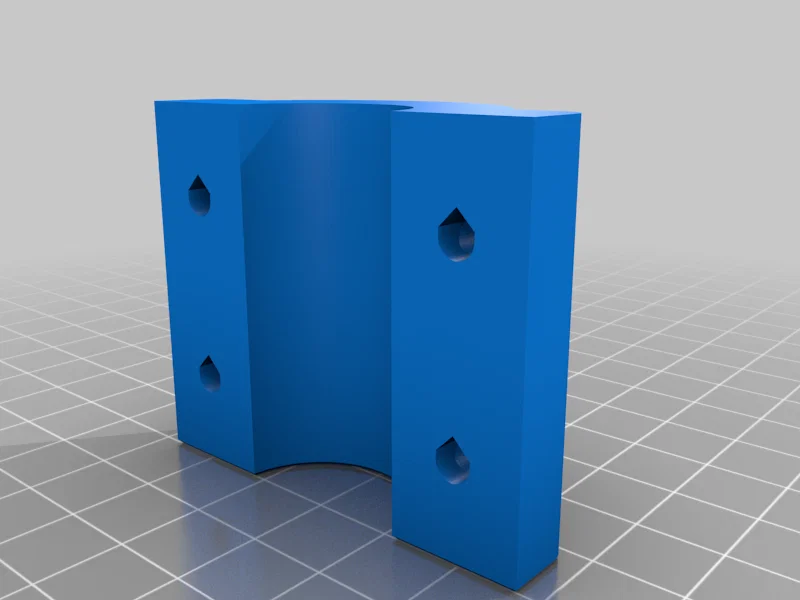

  • clip.stl (cho ghi-đông ~22,5mm)
  • clip-with-loop.stl (dùng nếu bạn muốn treo túi lên xe bằng vòng velcro, mà trên ghi-đông không còn chỗ trống)
  • clip-32mm.stl (cho ghi-đông ~32mm)

Ốc & Đai ốc

*4x M4x20 *8x Washer 10mm *4x Đai ốc M4 *1x M4x50 (vặn con này vào bên trong con ốc in ra để tăng độ cứng)

Về thiết kế

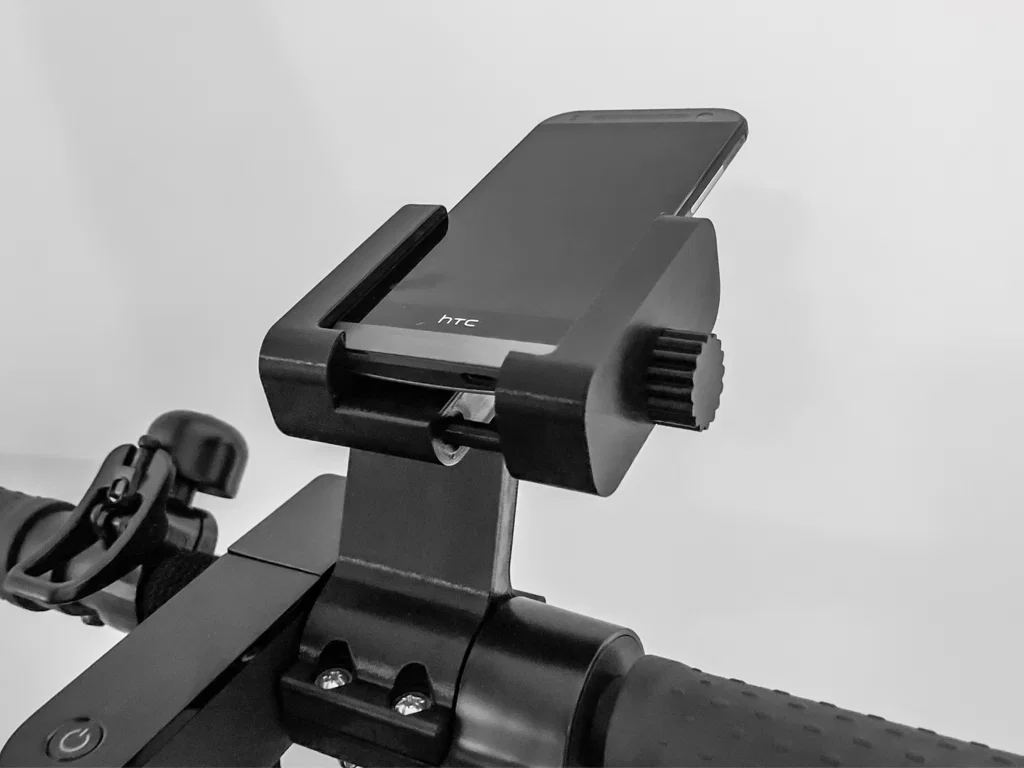

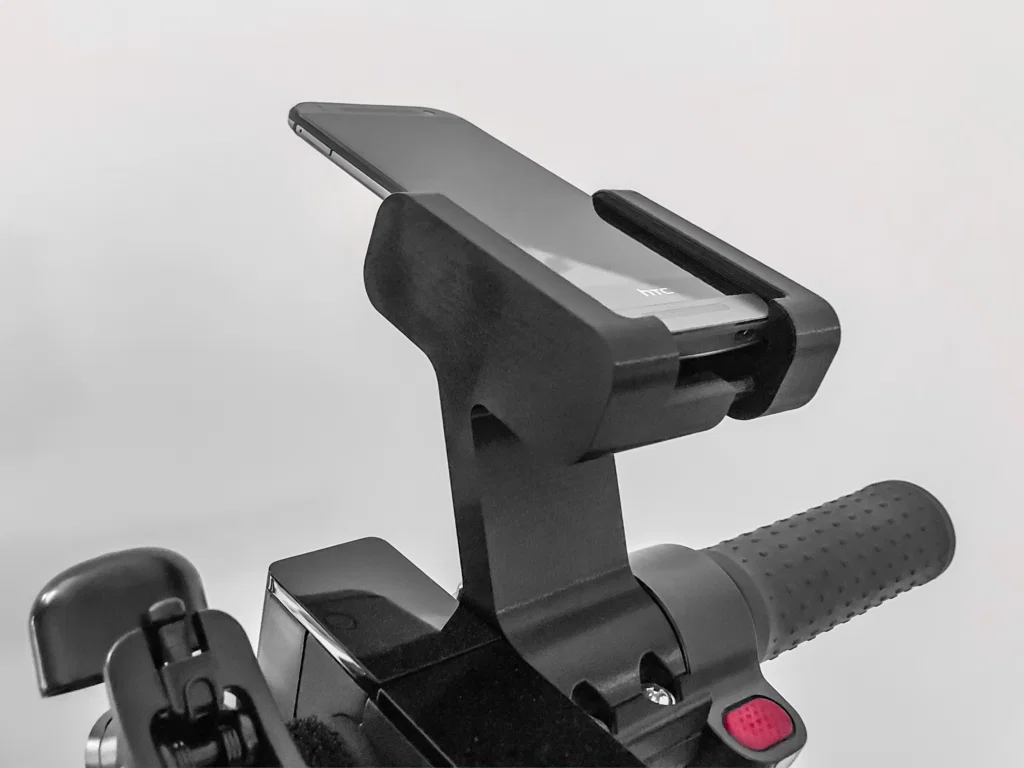

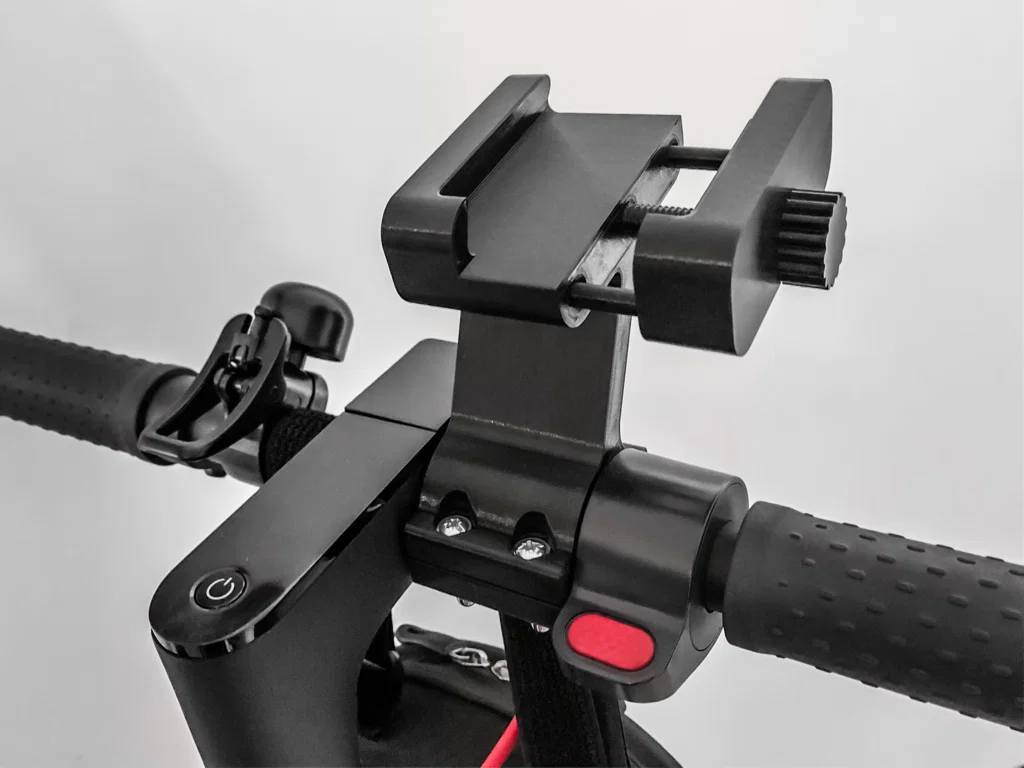

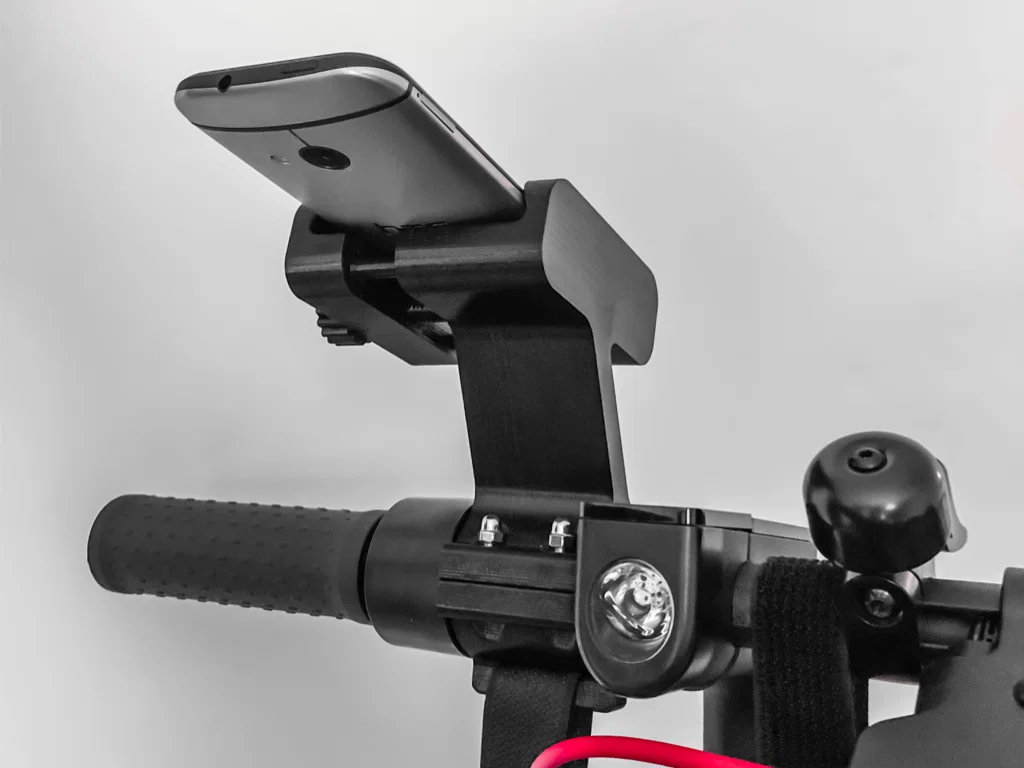

Thiết kế này ban đầu làm để vừa với xe scooter Xiaomi M365 Pro, ghi-đông đường kính khoảng ~22,5mm. Nhưng cũng sẽ phù hợp với đa số xe đạp hoặc scooter có ghi-đông thẳng. Cần khoảng 45mm diện tích trống trên ghi-đông. Kích cỡ điện thoại mình đã thử từ iPhone 5 nhỏ tới mấy đời iPhone bản “max” to.

Nếu bạn cần kích cỡ riêng...

Bạn comment nếu ghi-đông của bạn lớn hơn nhiều so với 22,5mm, mình có thể gửi STL đã chỉnh lại. :)

Ghi-đông của mình đường kính 22,5mm, nhưng khả năng vẫn vừa với ghi-đông lớn hơn vài mm. Nếu ghi-đông nhỏ hơn, bạn có thể dùng miếng cao su lót thêm.

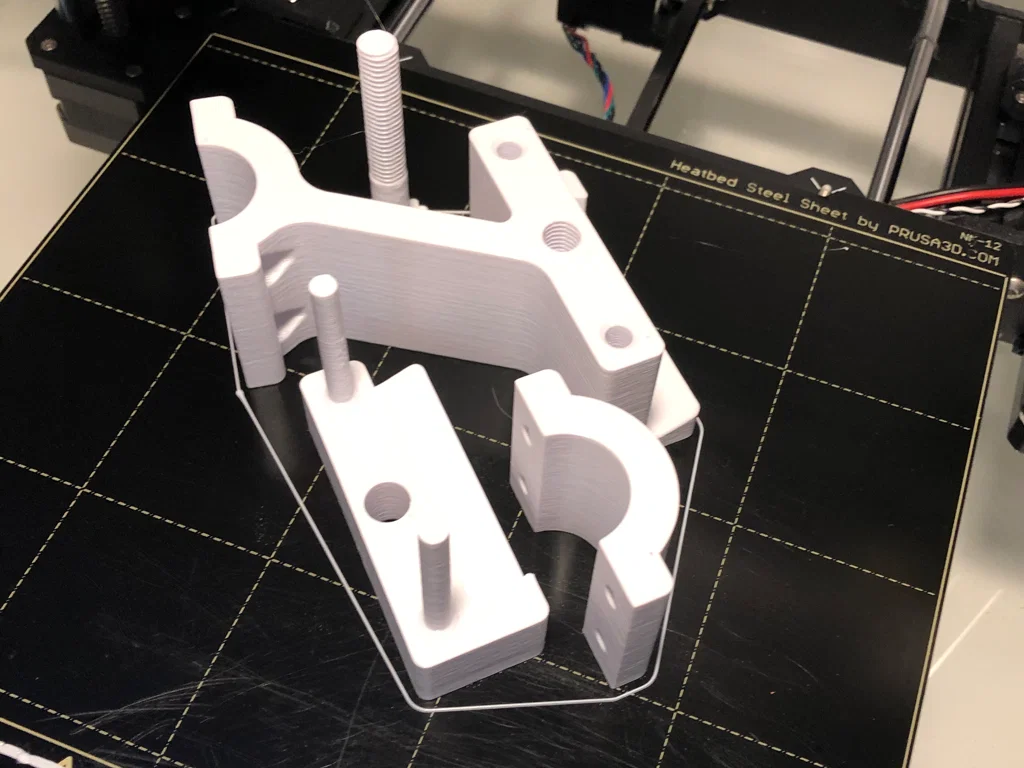

Print Settings

Rafts:

Không

Supports:

Không

Resolution:

0,3 hoặc thấp hơn

Infill:

20% hoặc cao hơn

Notes:

Không cần supports, và tất cả file đều đã đúng hướng Z. Muốn chắc hơn thì tăng Perimeters lên 3 (hoặc hơn) thay vì tăng infill (20% là đủ).

Category: Mobile Phone
