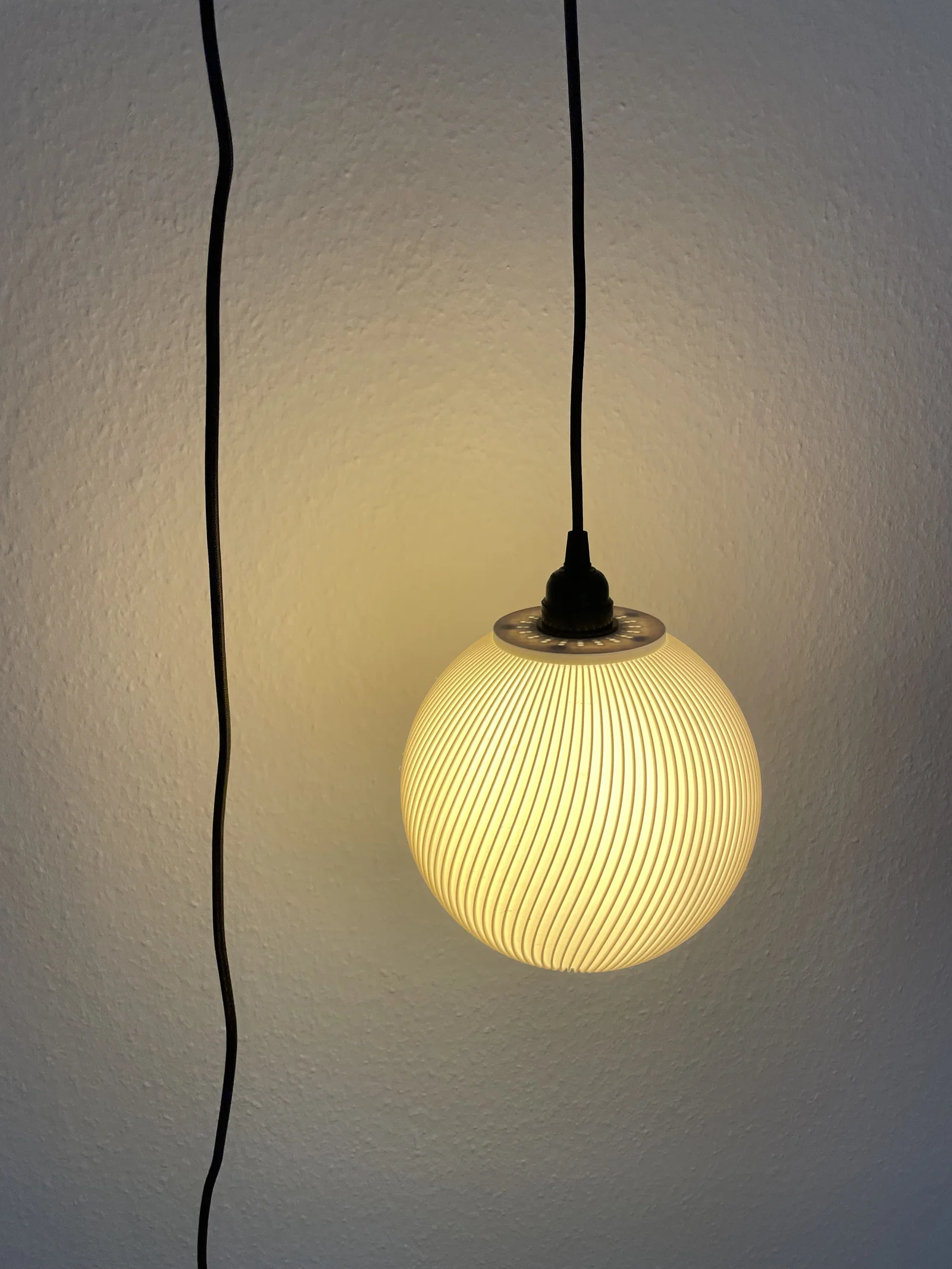

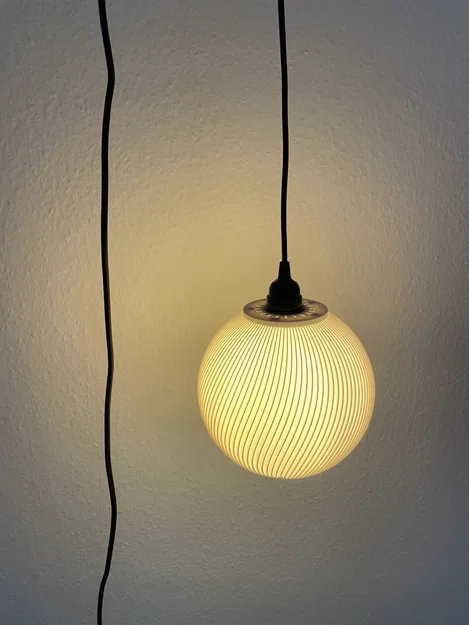

Đèn thả trần (Hanging lamp) – chụp đèn nam châm tháo rời

Lấy cảm hứng từ một mẫu đèn thả in 3D mình thấy, mình thiết kế chụp đèn này với phần đế gắn nam châm.

Mình dự tính sau này sẽ thiết kế thêm vài kiểu chụp đèn khác. Mình cũng sẽ upload file .step để ai cũng có thể chỉnh sửa theo ý thích và thêm các thiết kế chụp mới.

Phần đế dùng dây/đui tiêu chuẩn E27.

24.04.23: Đã upload đúng ngàm/đế gắn bóng đèn.

29.06.23: Mình phát hiện đã lỡ upload sai kích thước chụp đèn, nên đã upload lại bản đúng (như trong hình); rất xin lỗi vì sự nhầm lẫn này. Mình cũng thêm file Fusion và file step để bạn tự tạo thiết kế của riêng mình.

BOM:

• 10x nam châm neodym 6x3 (mình dùng N45, nhưng loại yếu hơn chắc cũng dùng được)
• Keo siêu dính (super glue)
• Dây và đui/đế cho đèn E27
• Bóng đèn E27

Hướng dẫn in

• In chụp đèn ở vase mode (mình ép bề rộng line 0.7 mm với nozzle 0.4 để cứng cáp hơn)
• Các phần còn lại in kiểu nào cũng được, không cần ironing nếu in đúng như mẫu.

Lắp ráp

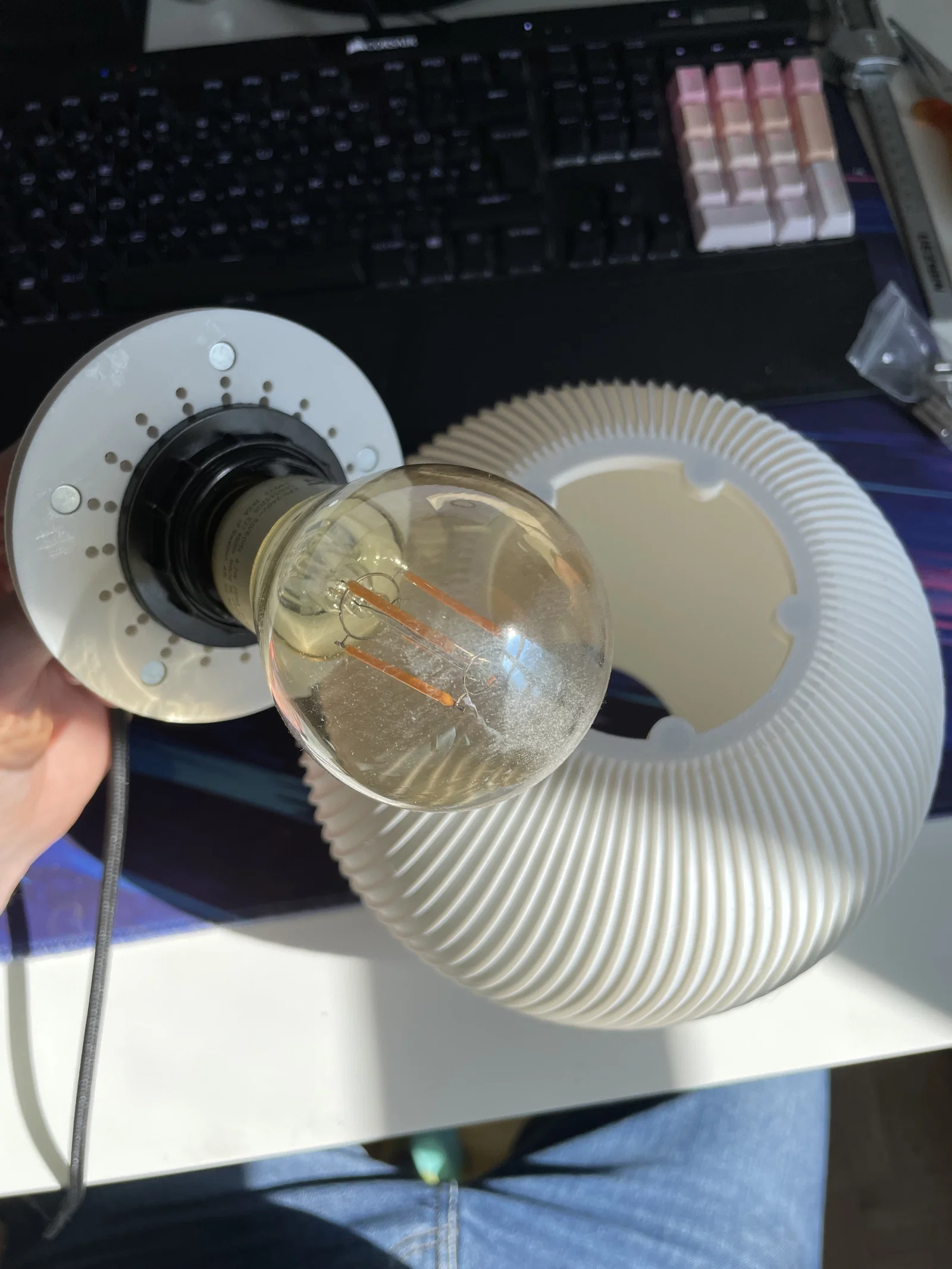

• Dán hoặc nhét nam châm vào các lỗ trên vòng (ring) và phần đế (base) (mình dùng thêm keo để cố định vì lỗ không phải pressfit).
• Dán vòng (ring) vào mặt trong của chụp đèn.
• Đợi keo khô rồi lắp dây E27 vào phần đế.
• Vặn bóng đèn vào.
• Lắp hoàn chỉnh cả cụm.

Hướng dẫn cho file Fusion

• Kéo thanh slider lùi về đoạn giữa bước thứ 3 và bước thứ 6 (mình thường để khoảng giữa 3 và 4)
• Vẽ tuỳ ý, tạo hình/khối của bạn, v.v. (Quan trọng: phải làm ở giữa các bước đã nêu)
• Xong rồi thì kéo slider tới cuối để hollow (rỗng) và lấy phần đế gắn nam châm
• Xong!

File .step đã là bản “done” sẵn, tức là đã được hollow và đầy đủ hết rồi, bạn sẽ cần tự tìm cách thêm thiết kế của mình ở phía bên ngoài.
