K-TAC Rugged T-Beam Enclosure 1

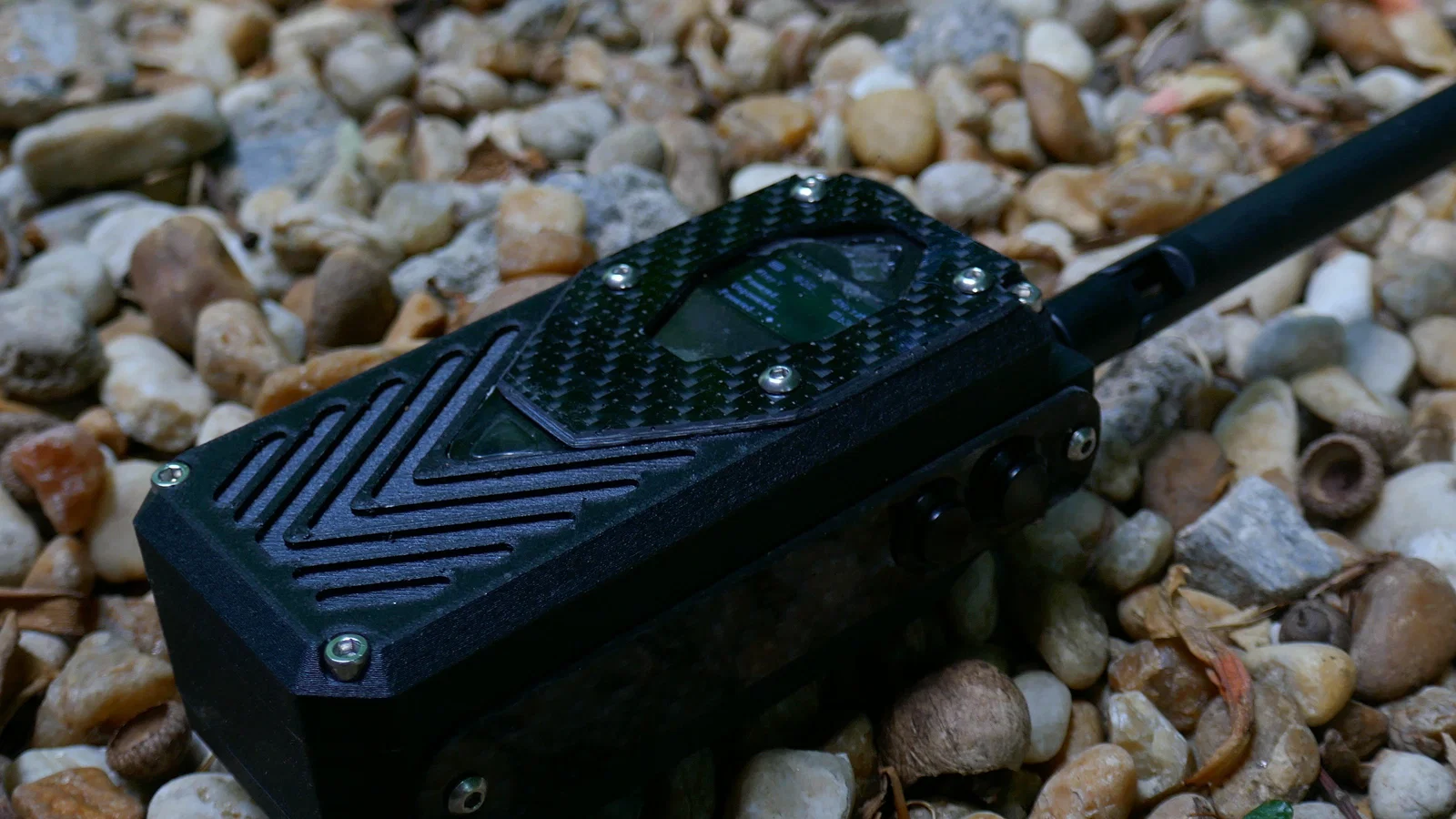

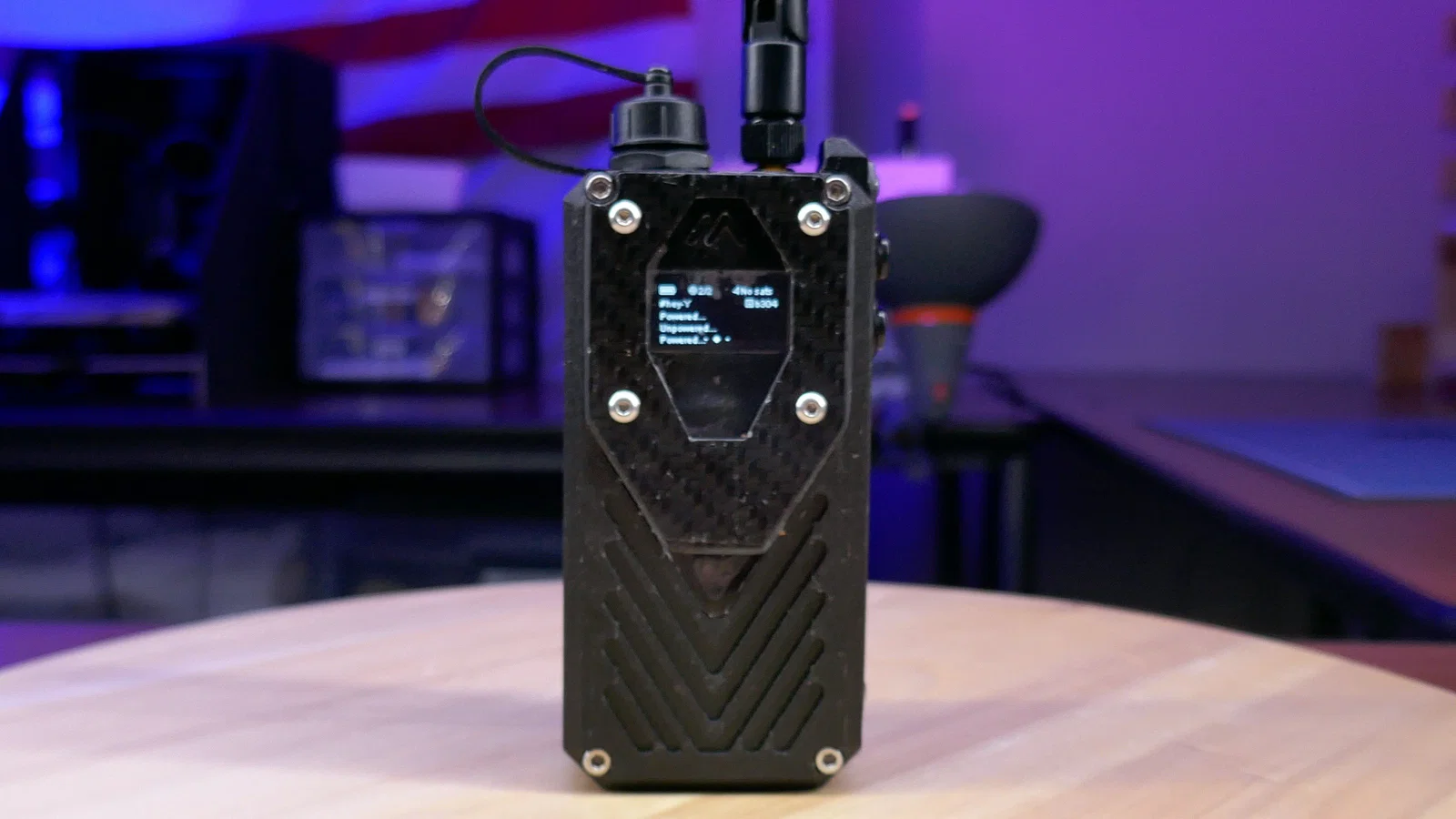

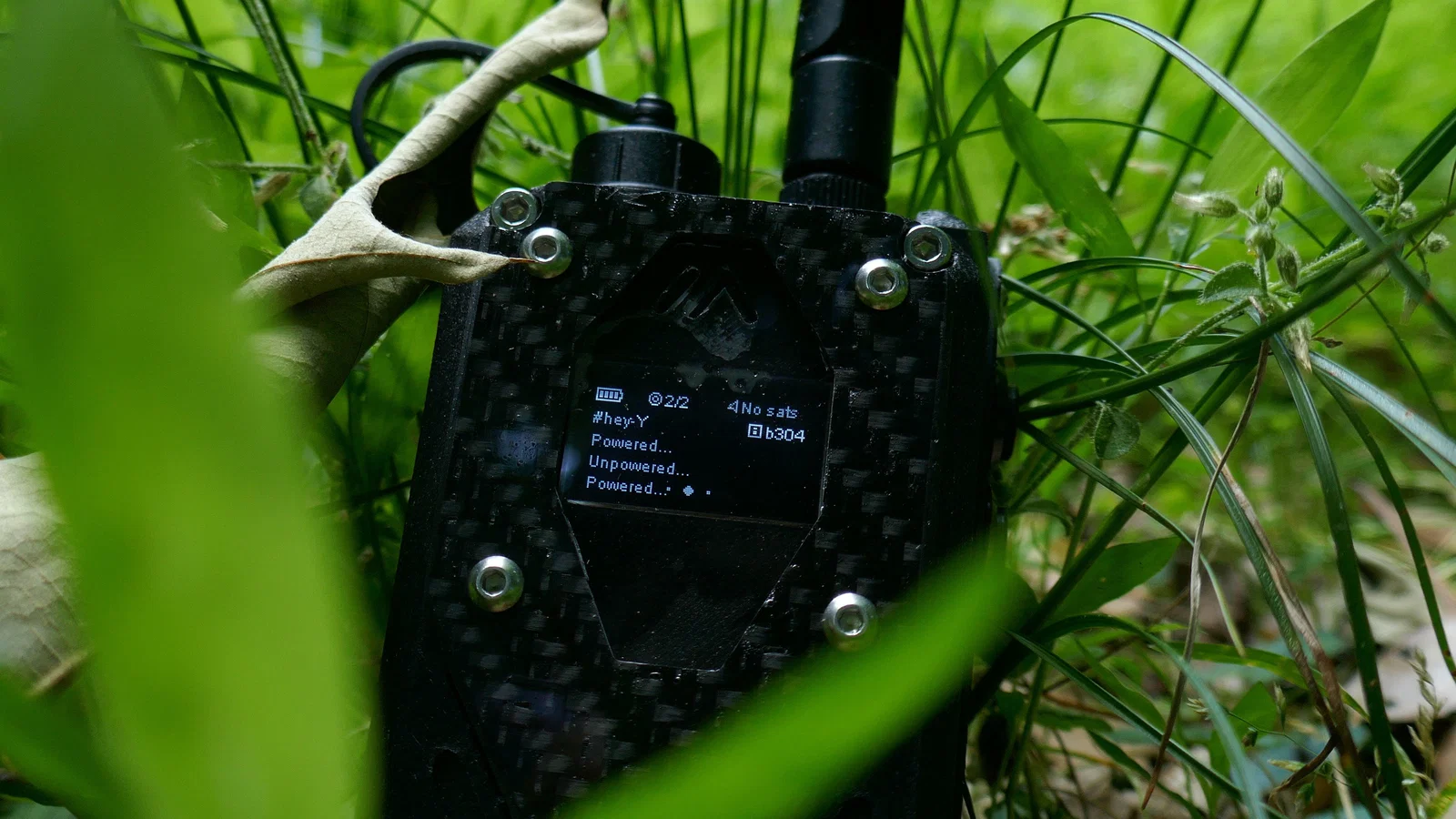

K-TAK RTE-1 (Ruggedized T-Beam Enclosure 1) là một vỏ bảo vệ tactical dạng rugged, mã nguồn mở, dành cho t beam m8n. RTE-1 được thiết kế để đưa meshtastic ra những điều kiện ngoài trời khắc nghiệt nhất trong một gói nhỏ gọn, có thể mang theo người. RTE-1 được thiết kế với khoang pin lớn, đảm bảo đủ chỗ cho pin dung lượng cao; nhờ đó có thể chạy liên tục nhiều ngày chỉ với một lần sạc. Mẫu này cũng dùng các linh kiện chống nước bán sẵn trên thị trường để tạo thân vỏ chống thời tiết và kín hoàn toàn, giúp bảo vệ phần điện tử khỏi môi trường bên ngoài. Dù không phải dự án “thân thiện cho người mới”, RTE-1 nhìn chung có cấu tạo tương đối đơn giản. Phần thân được in 3D và có thêm các tấm “armor” cắt CNC để tăng độ bảo vệ và độ cứng. Tuy nhiên, các phần CNC không bắt buộc và có thể thay bằng chi tiết in 3D. Các chi tiết CNC cũng khá đơn giản—nếu có máy khoan bàn và một cái cưa tốt (kèm tay nghề), bạn vẫn có thể cắt thủ công.

Designed & Developed under the K-TAC ecosystem by Canine Rocket Technologies

Để xem bài viết đầy đủ, file CAD và nhiều thông tin khác, ghé trang GitHub.

Muốn xem tổng quan trực quan về dự án, ghé trang Hackday.

Trailer Video

Technical Overview

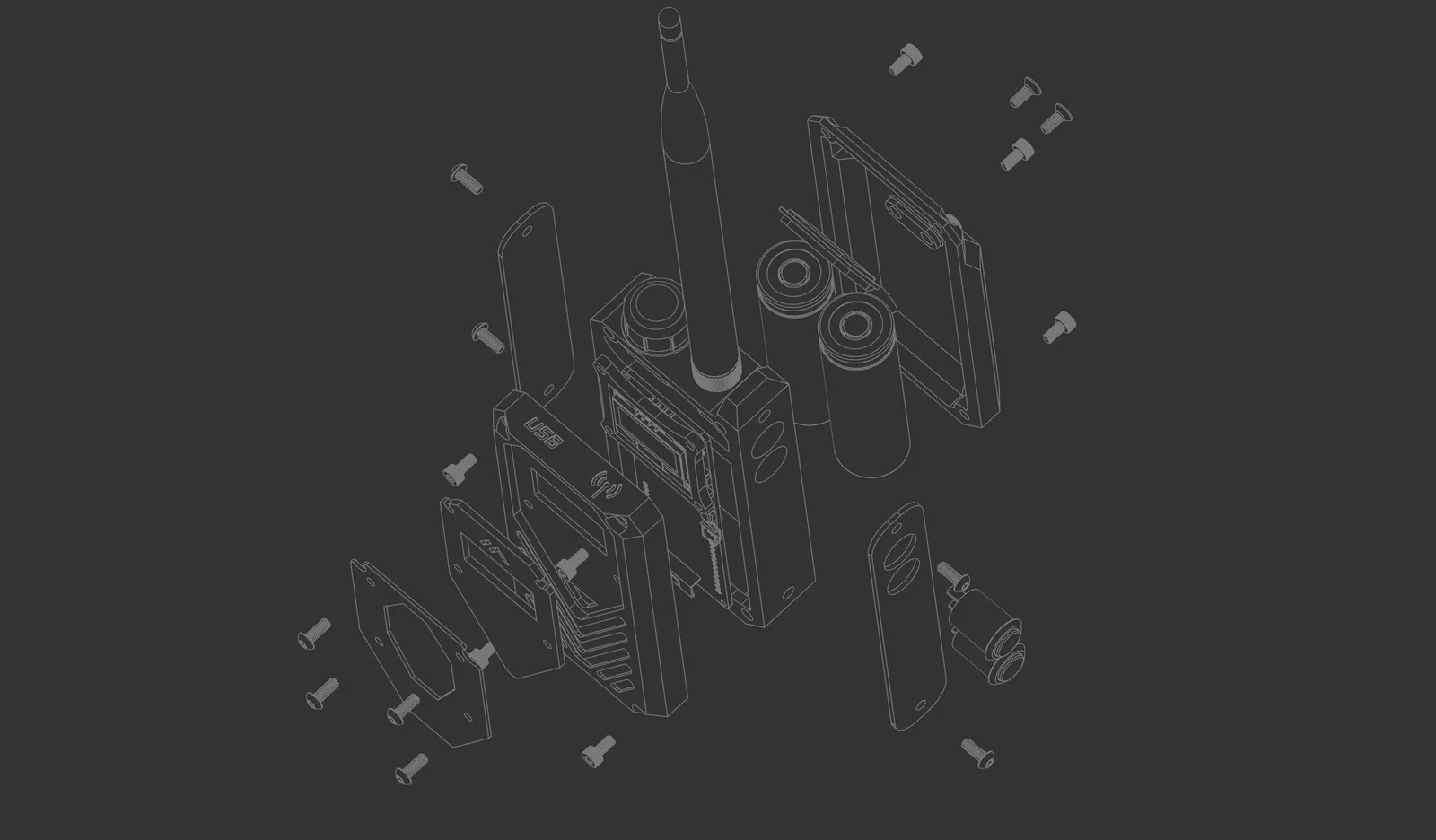

Assembly Tutorial

3D Printing Info

Có kèm 2 phiên bản: một cho FDM và một cho SLA. Khác biệt duy nhất là cách bắt vít: bản FDM có lỗ lớn hơn để dùng threaded heat-set inserts, còn bản SLA có lỗ 3 mm để taro trực tiếp vào chi tiết in resin. Với bản SLA, mọi file đều giống nhau ngoại trừ phần center frame. Nhớ in đúng file center frame tương ứng! Nếu cần độ “rugged” tối đa, nên ưu tiên in FDM hơn in resin; tuy vậy với nhu cầu vừa phải thì resin vẫn ổn (trong nhà, đi hike nhẹ, môi trường đô thị, v.v.).

FDM Recommended Settings:

100% infill

0.2 mm layer height minimum

PETG, Polycarbonate, or ABS

Tools

3D Printer (The body is printed)

CNC Mill (See below if you do not own one)

Wire Snips

Soldering Iron (And basic soldering skills)

M3 Taps (Only needed for resin print version)

Electronics

1x TTGO T-BEAM M8N

1x OLED Display

2x nút nhấn chống nước inox 12 mm (loại generic, nhớ chọn loại momentary)

1x antenna nâng cấp (antenna zin có thể dùng nhưng không khuyến nghị)

1x antenna GPS 25mm (antenna zin có thể dùng nhưng không khuyến nghị)

2x Li Ion 21700 (Tuỳ chọn—các cell Li-ion khác dạng pouch hoặc thậm chí 18650 cũng có thể dùng, nhưng ai mà không muốn nhét cell bự nhất mà vỏ này cho phép, đúng hông?) https://www.18650batterystore.com/collections/21700-batteries/products/samsung-50e

1x bộ đầu nối XT-30 đực và cái (Tuỳ chọn, nhưng đây là kiểu đầu nối pin tụi mình ưu tiên. Hàn thẳng vào board vẫn được nhưng không khuyến nghị)

1x cuộn dây silicone loại này (nhớ chọn loại mỏng) https://www.adafruit.com/product/3164

1x cuộn dây silicone tiết diện lớn hơn cho pin (tùy theo thông số cell của bạn)

1x cổng Micro USB chống nước dạng panel mount

1x micro usb male breakout (4 pin; loại 5 pin cũng được, cứ bỏ qua chân dư)

Material

Filament in 3D carbon fiber/Polycarbonate (PETG hoặc ABS cũng dùng được)

1x cuộn băng keo dán 2 mặt

1x RTV Sealer (đa số loại nào cũng được, tụi mình dùng JB Weld Ultimate Black)

1x keo epoxy 5 phút (tụi mình thích JB Weld)

1x cuộn băng keo giấy (painters tape)

1x tấm polycarbonate 2.7 mm (Acrylic cũng được; với bạn ở Mỹ, các miếng Lexan vuông nhỏ bán ở Home Depot thường dày khoảng 2.7mm và sẽ phù hợp)

1x tấm carbon fiber dày 1 hoặc 2 mm (Tuỳ chọn nhưng khuyến nghị)

8x M3 brass threaded inserts (không cần cho bản SLA in resin)

Screws

(Mua bộ screw kit online thường rẻ hơn nhiều; khuyến nghị dùng stainless steel)

6x M3x12 Socket Head Cap machine screws

2x M3x6 Socket Head Cap machine screws

4x M3x5 Roundhead cap machine screws

4x M3x10 Roundhead cap machine screws
