Giá đỡ quạt làm mát 1U V3 cho tủ mạng gia đình

Cập nhật (2.10.2023):

V3:

Sửa vấn đề về độ rộng, mang lại ốc vít có ren để lắp đặt dễ dàng, và ở một số nơi có tường dày hơn. (V2 không tương thích với V3)

Cập nhật (20.4.23):

V2 :

Tải lên, một ống quạt 120mm mới và vỏ giá đỡ, ống quạt hướng dẫn, phương pháp gắn mới, và một cầu nối mới để lắp đặt công tắc và phích cắm DC

V2 bao gồm một thiết kế hoàn toàn mới, với thân vững chắc hơn, sử dụng ít filament hơn khi in, và một cầu nối mới, cho phép bạn kết nối một công tắc và một đầu vào nguồn trực tiếp, mà không cần dây điện DIY hài hước.

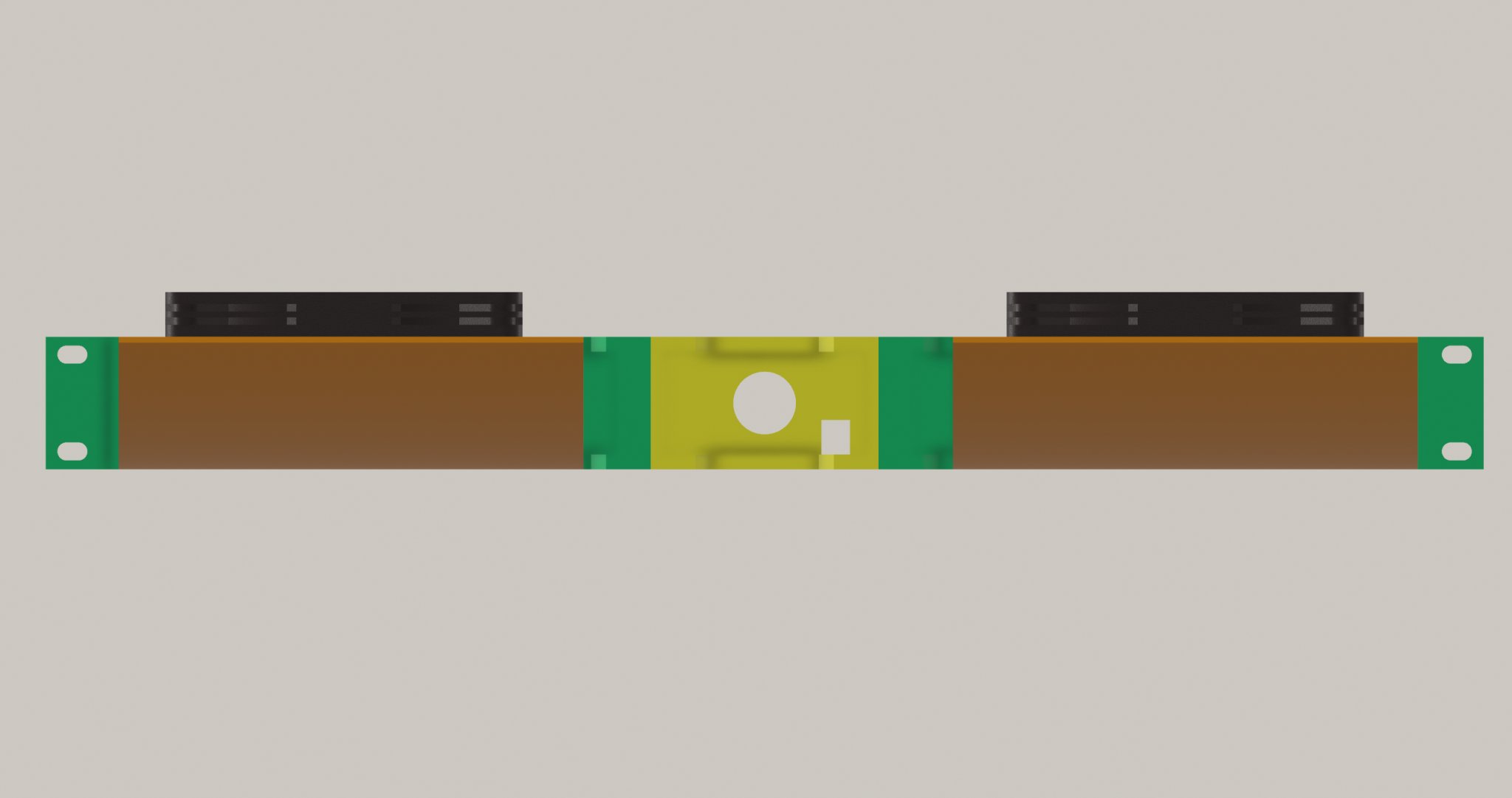

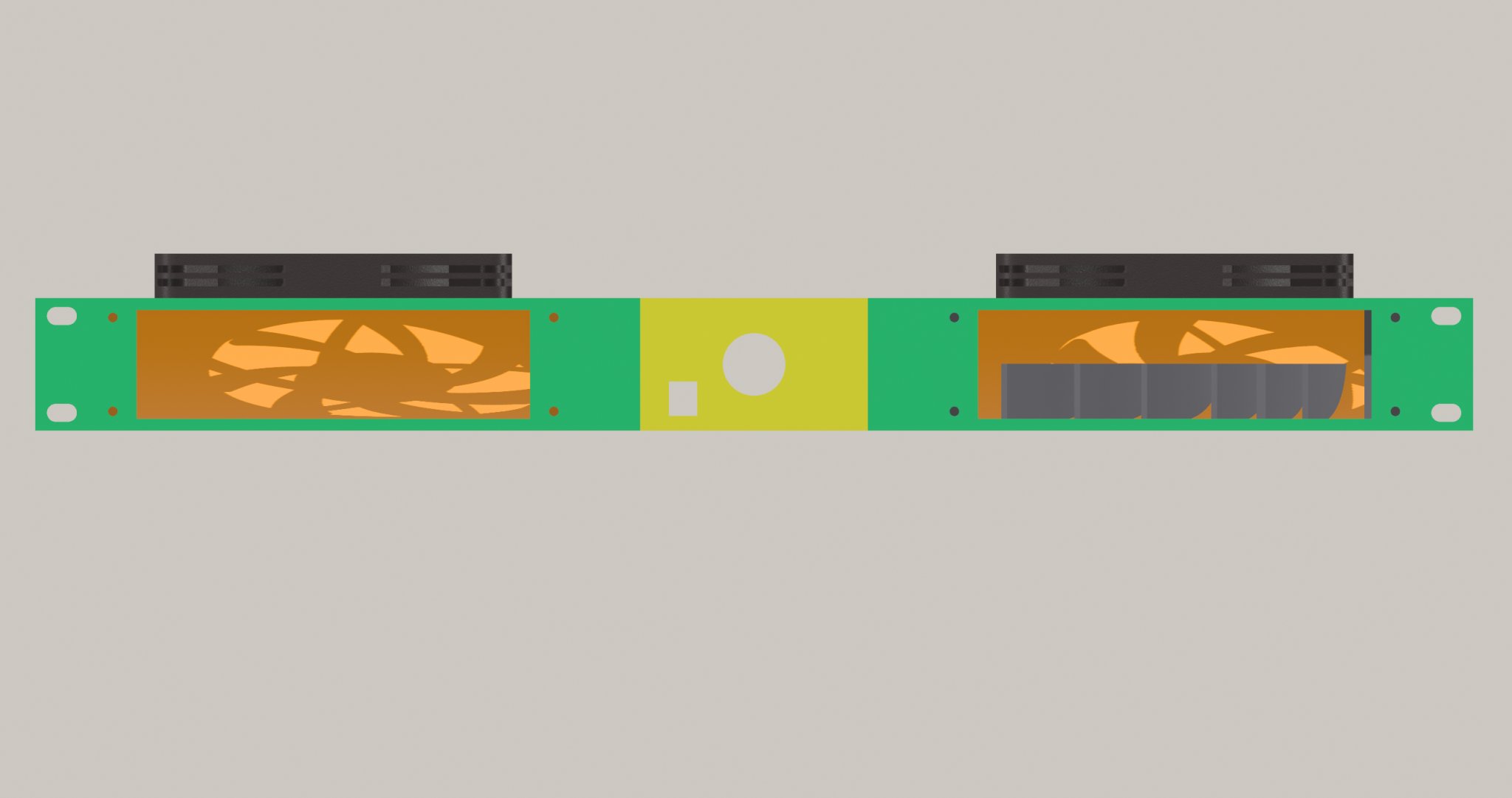

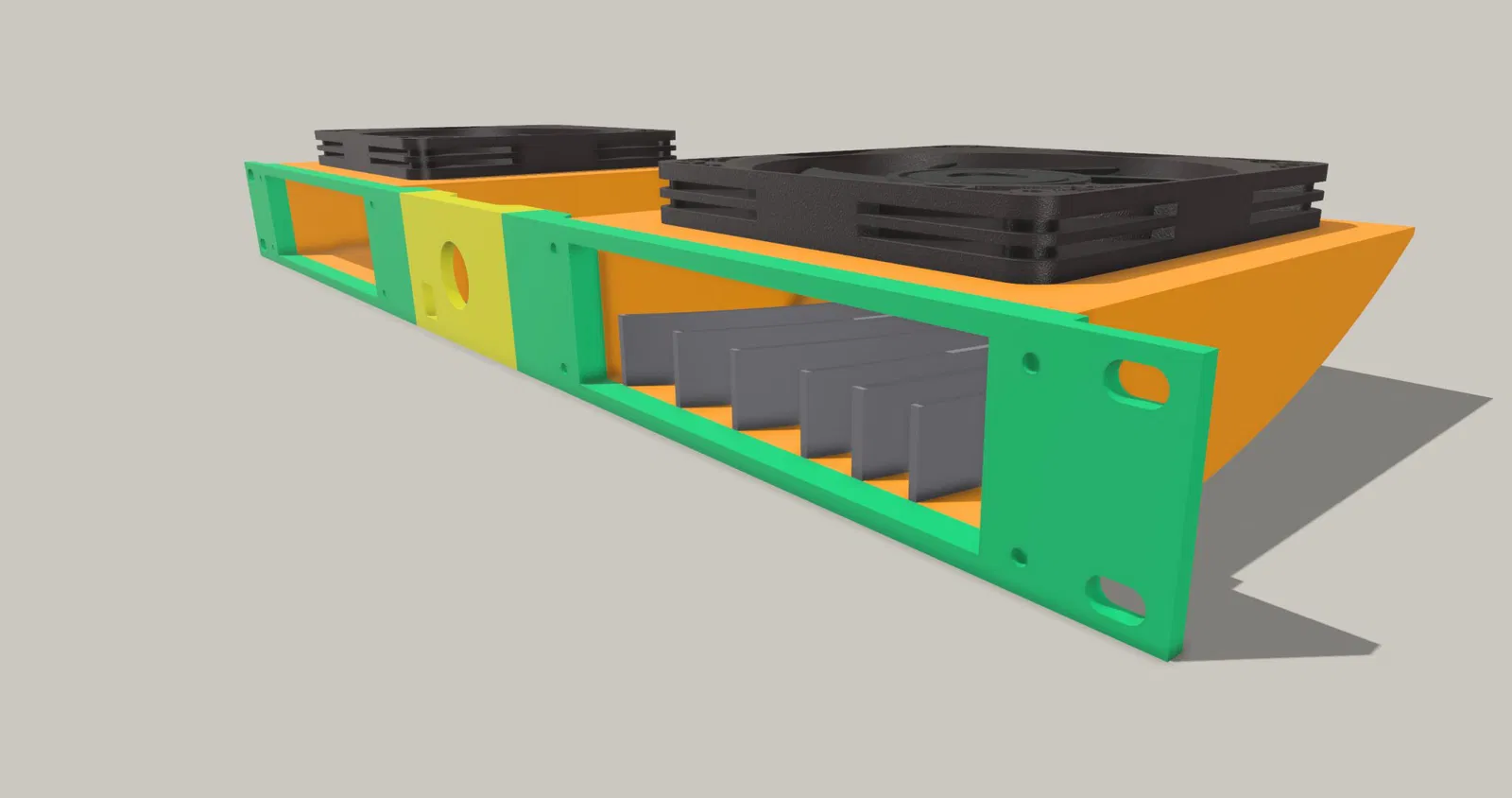

Thiết kế tổng thể

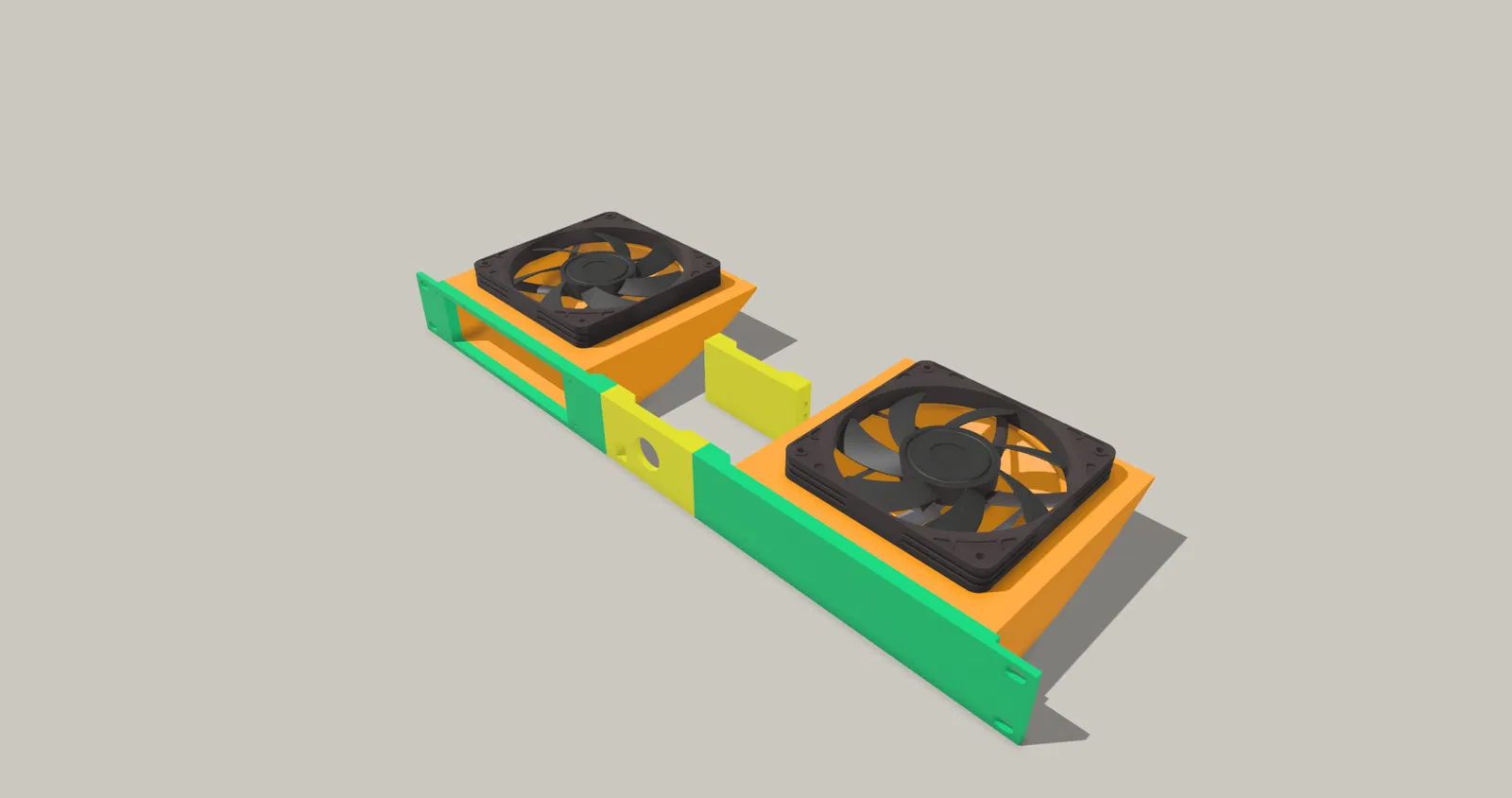

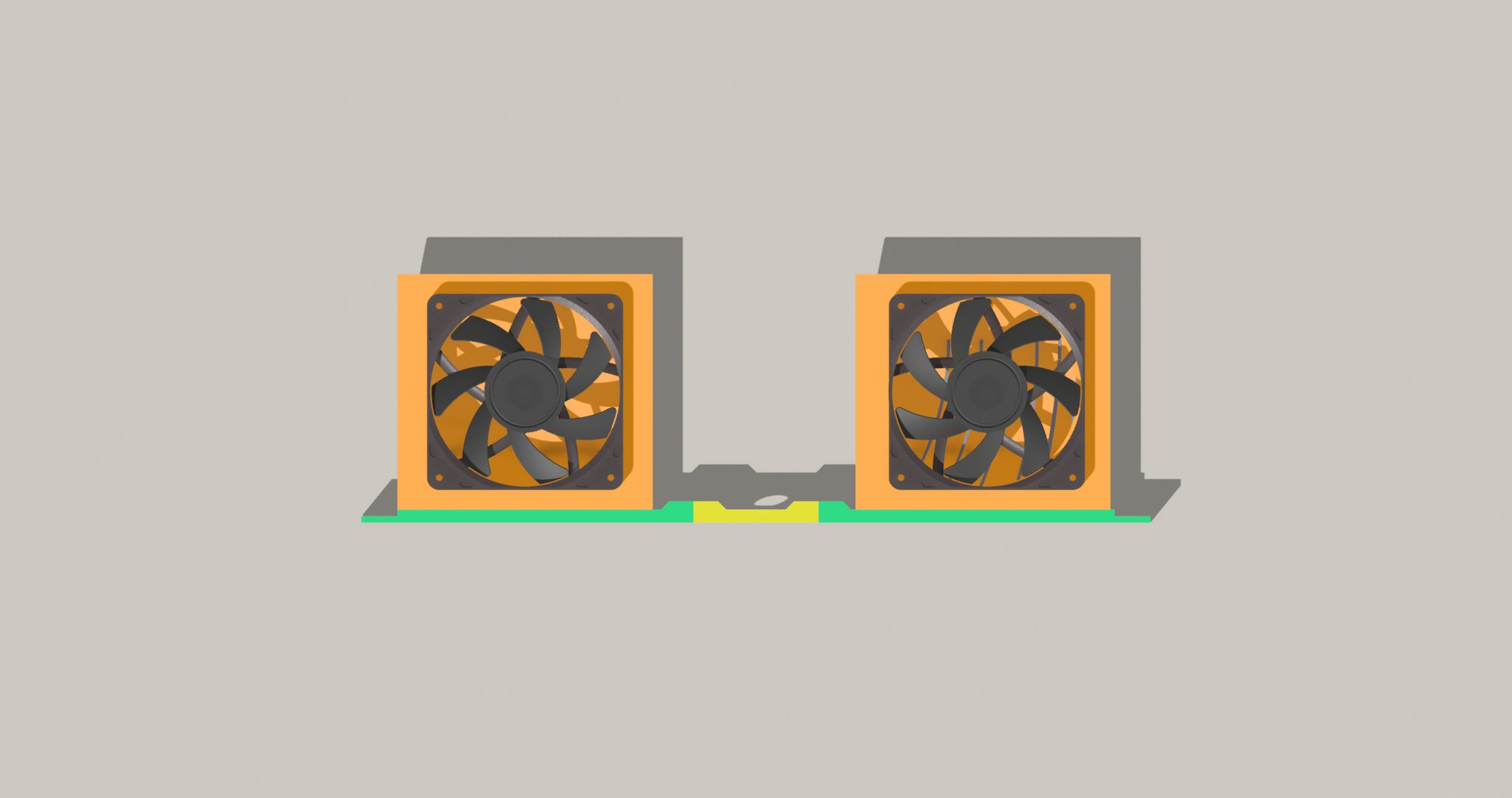

Bạn có thể kết nối hai ống quạt 120mm hoặc một ống quạt sang bất kỳ bên nào bạn thích. Khi chỉ sử dụng một, hãy nhớ rằng toàn bộ cấu trúc sẽ ổn định hơn khi in toàn bộ phần trống. Cầu nối ở giữa kết nối hai mảnh lại với nhau.

V3: V3 sử dụng từ 4 đến 6 ốc vít có ren M3x5.7mm. Tôi chỉ lắp 4 trong số 6 lỗ đó, và có vẻ là đủ. Lỗ có ren sâu khoảng 8mm, không khuyến nghị sử dụng ốc vít dài hơn 10mm. Cũng như ống quạt đã được cập nhật để sử dụng cùng ốc vít có ren 3Mx5.7mm để giữ ống quạt vào cánh.

Tổng cộng bạn sẽ cần:

• 12-14x ốc vít có ren M3x5.7mm
• 12-14x ốc vít M3x8-10mm

(V2 Sử dụng đai ốc và ốc vít M3 để kết nối cầu nối với cánh. Ống quạt cần ốc vít M2.5, Plastite, hoặc ốc vít tự khoan)

Thông báo chung:

Phiên bản 1/2/3 KHÔNG tương thích với nhau. Chọn giữa một phiên bản. (Tôi khuyên bạn nên chọn V3)

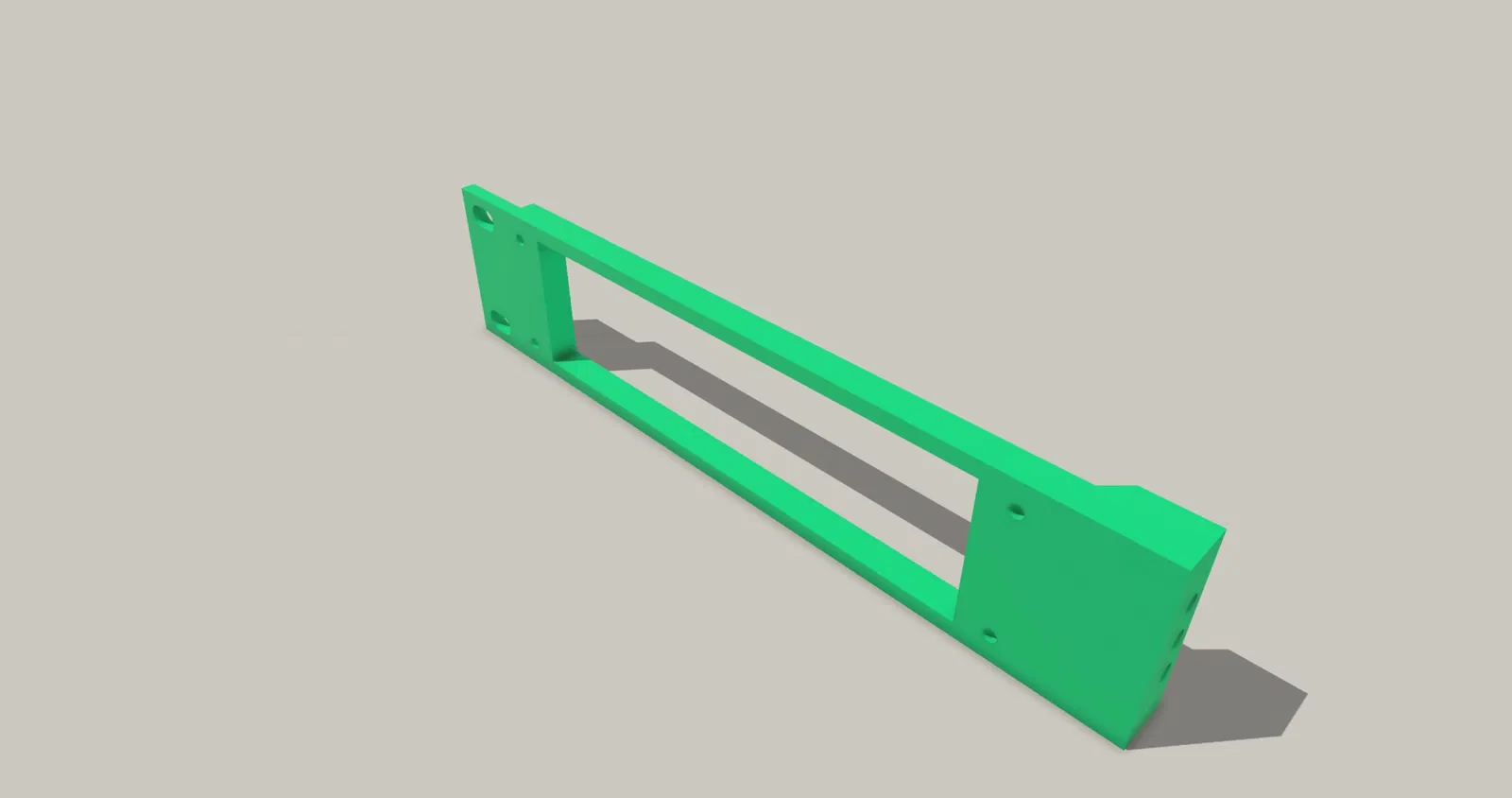

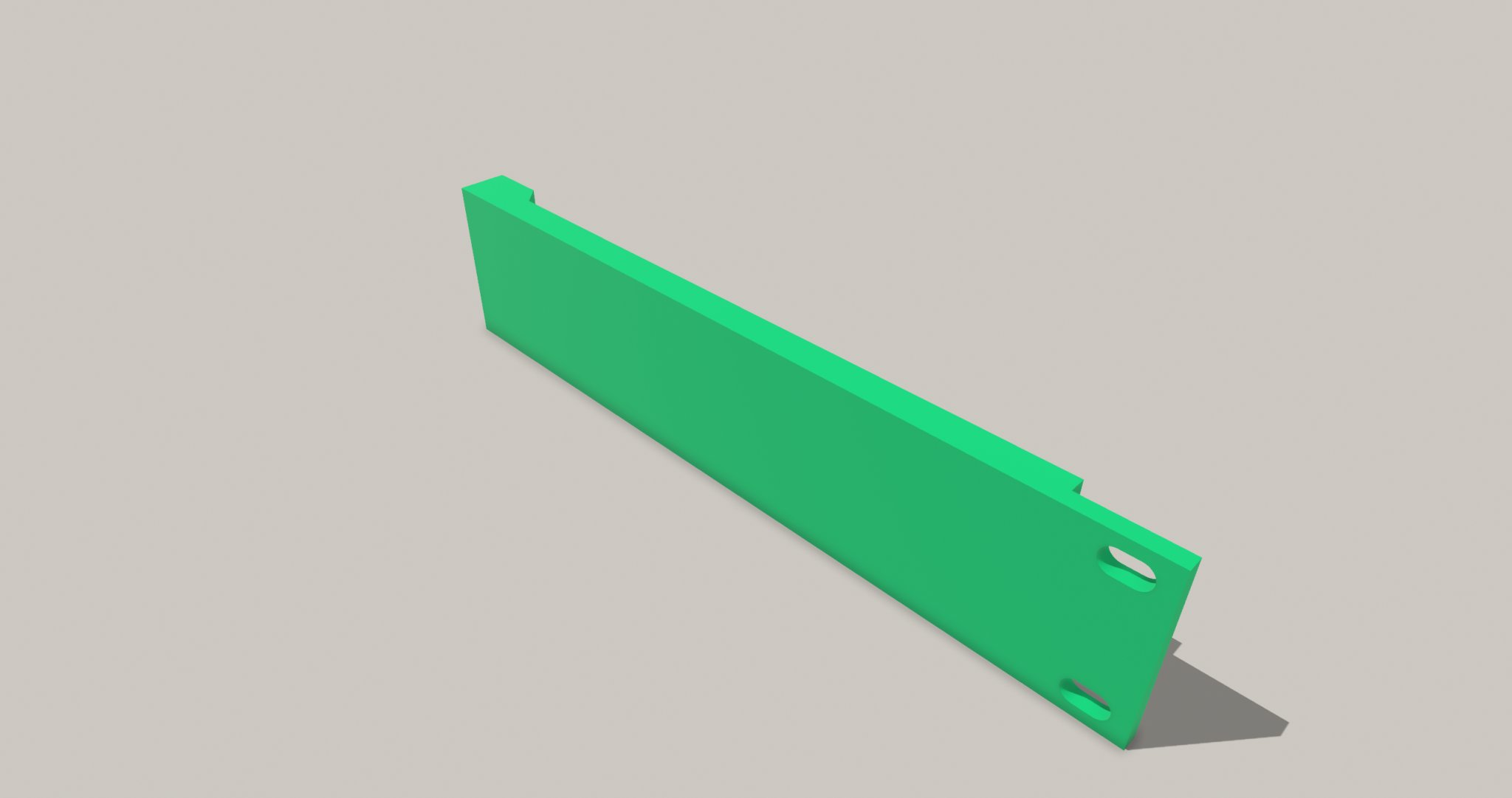

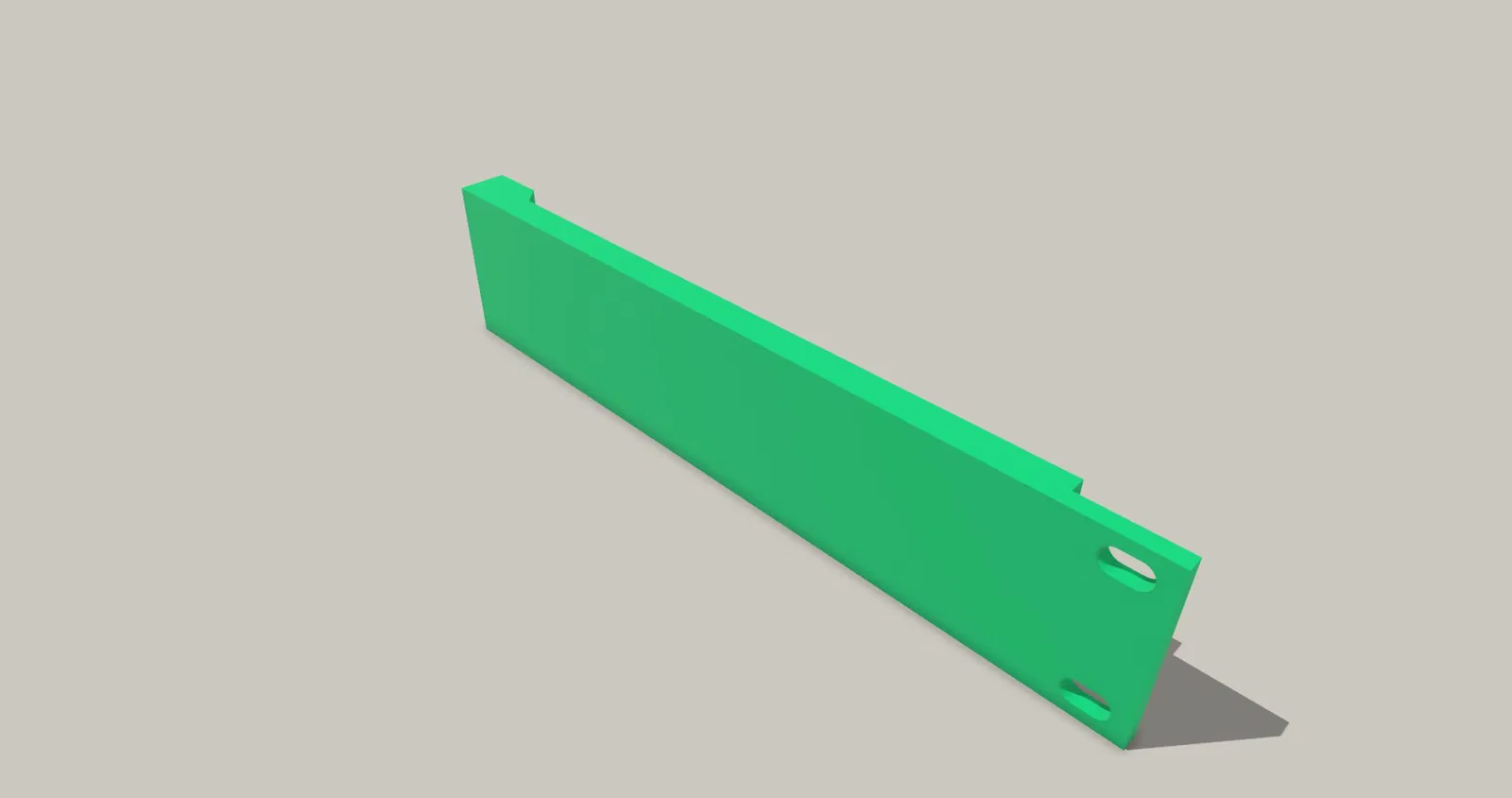

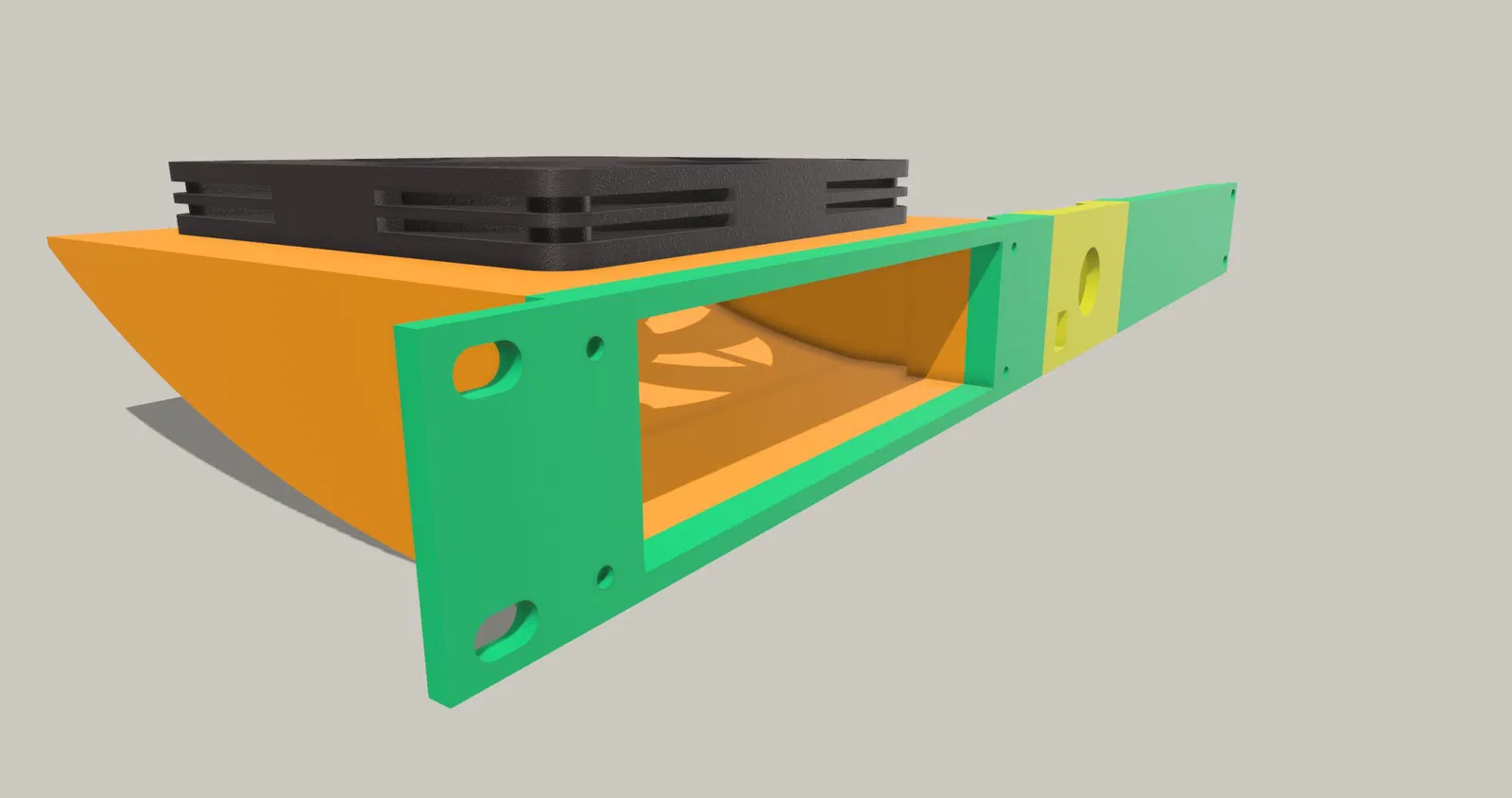

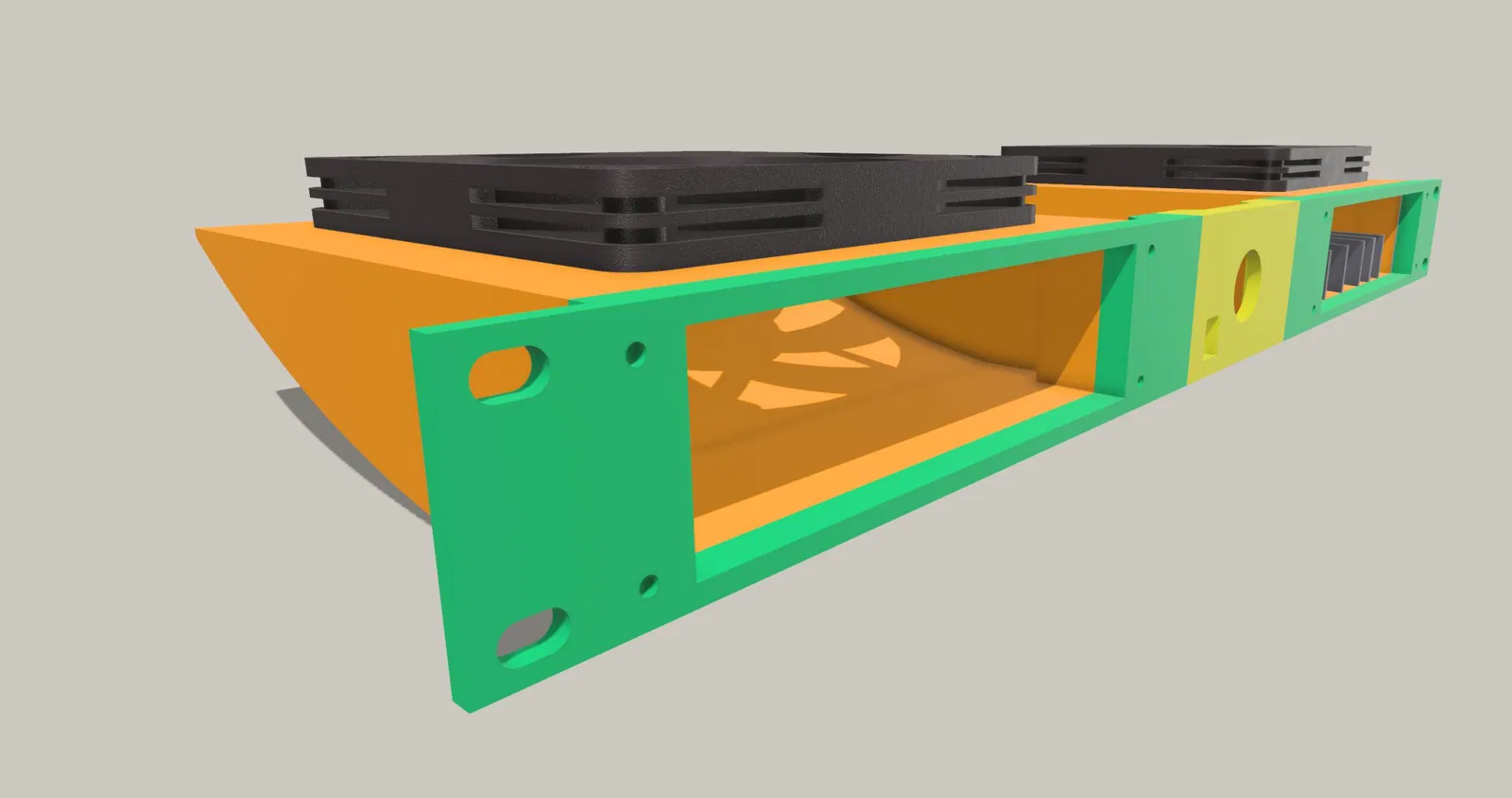

• Cánh

Cánh có hai tính năng, cho phép không khí đi qua hoặc không có không khí đi qua. Bất cứ điều gì bạn cần, bạn không cần phải phản chiếu chúng trong phần mềm cắt của bạn, để lắp đặt ở phía đối diện.

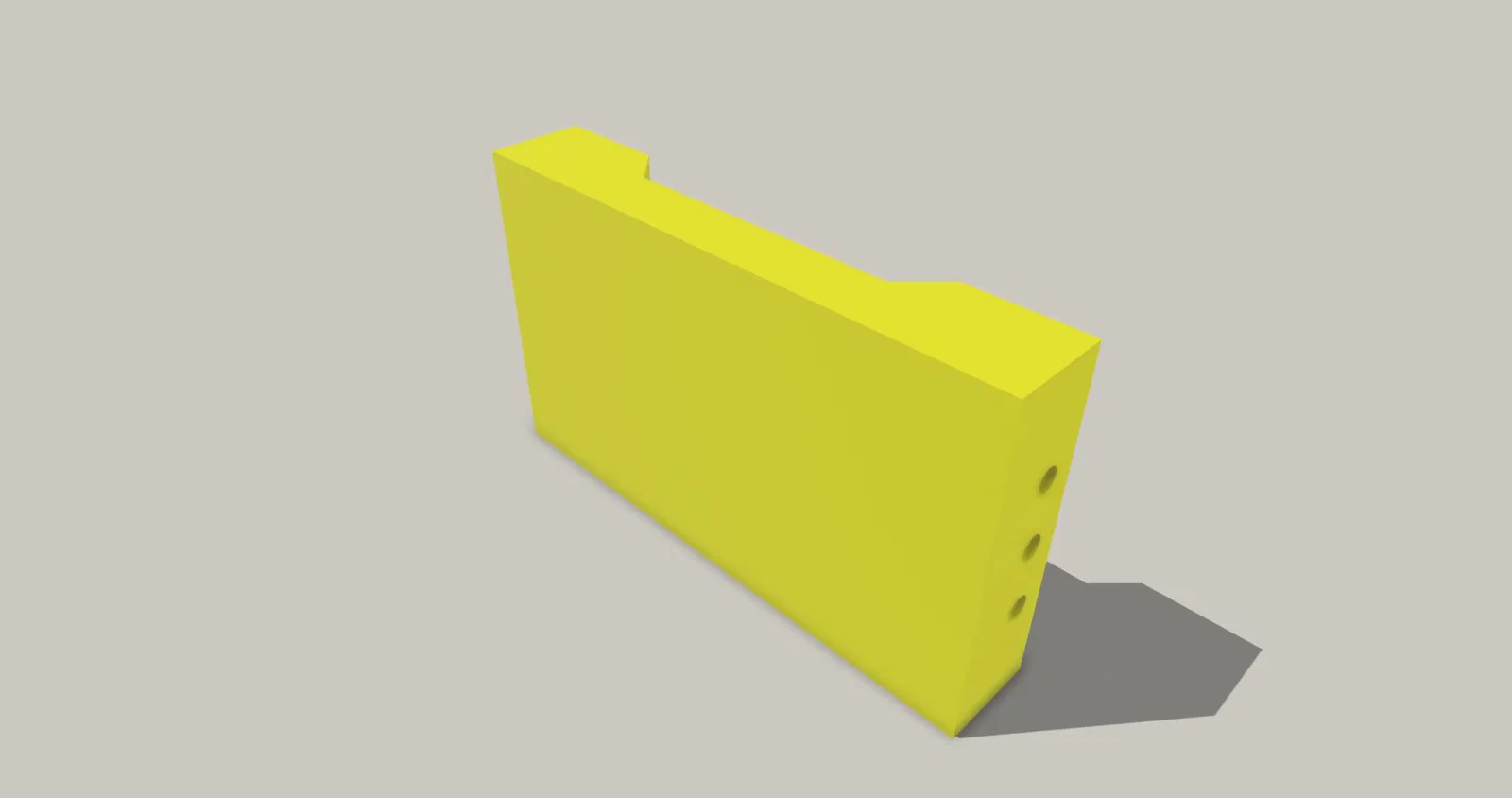

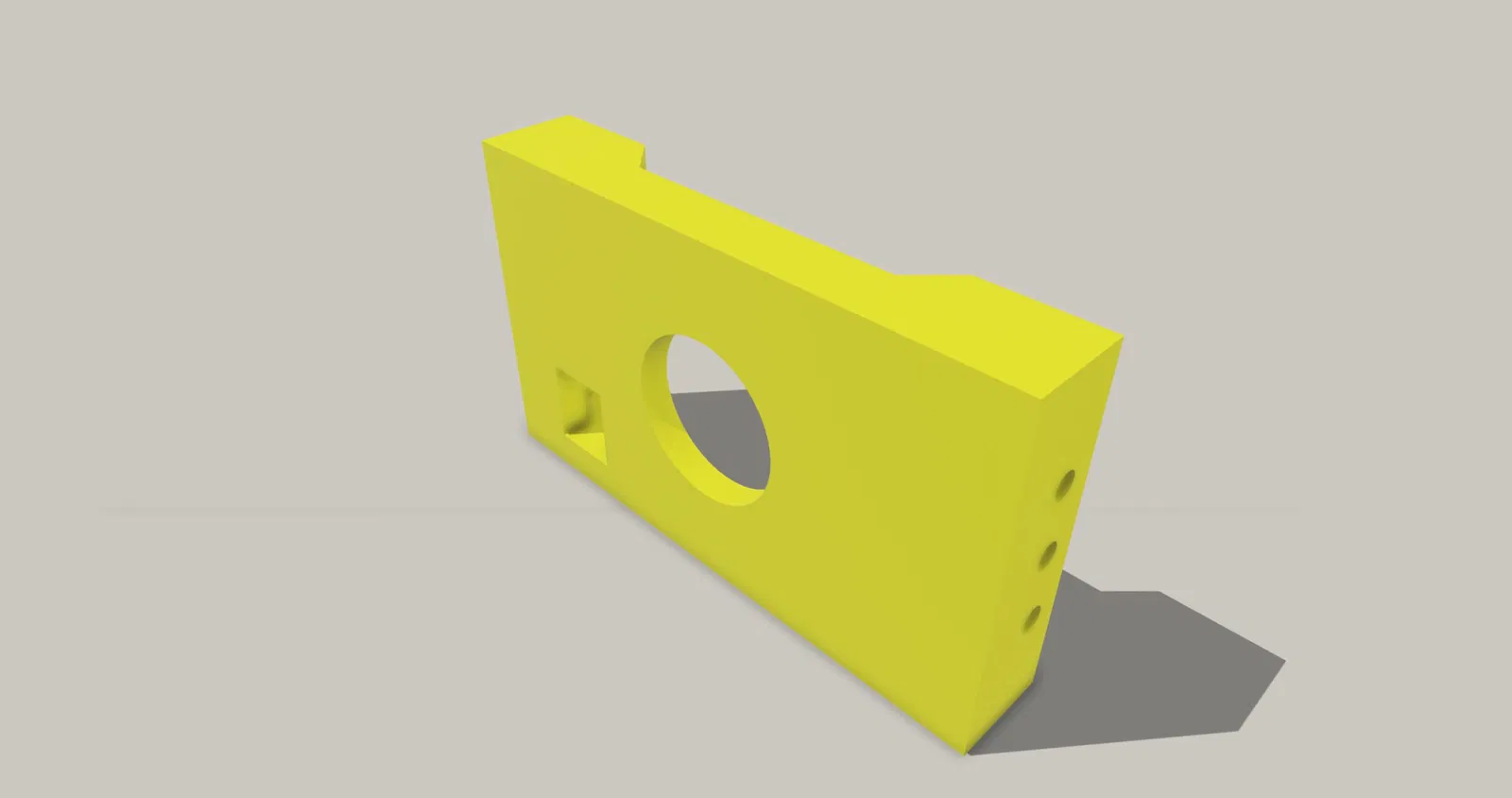

• Cầu nối cánh + Bộ kết nối cầu nối cánh

Bạn có thể chọn giữa hai loại cầu nối. Một cho công tắc và đầu vào phích cắm DC phía trước để cấp nguồn cho hệ thống hoặc phiên bản trống, mà tôi không khuyến nghị.

Đối với bộ kết nối cầu nối, bạn có thể mua các bộ phận này từ AliExpress để dễ dàng tiếp cận hơn:

Switch: (https://de.aliexpress.com/item/4000899454626.html?spm=a2g0o.order\_list.order\_list\_main.585.6c355c5f15b1pc&gatewayAdapt=glo2deu)

DC Power Jack: (https://de.aliexpress.com/item/4000585704812.html?spm=a2g0o.order\_list.order\_list\_main.424.6c355c5f15b1pc&gatewayAdapt=glo2deu)

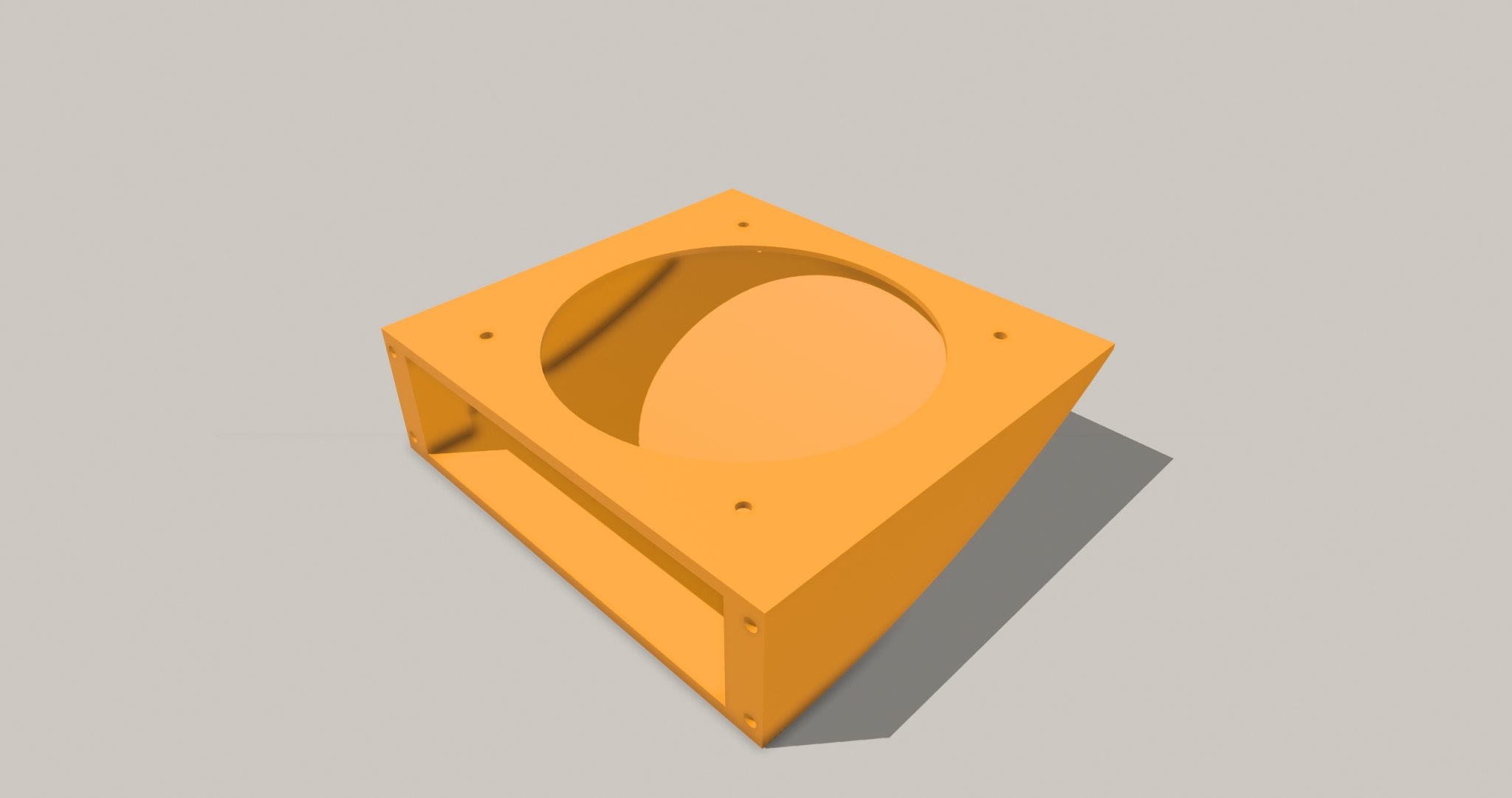

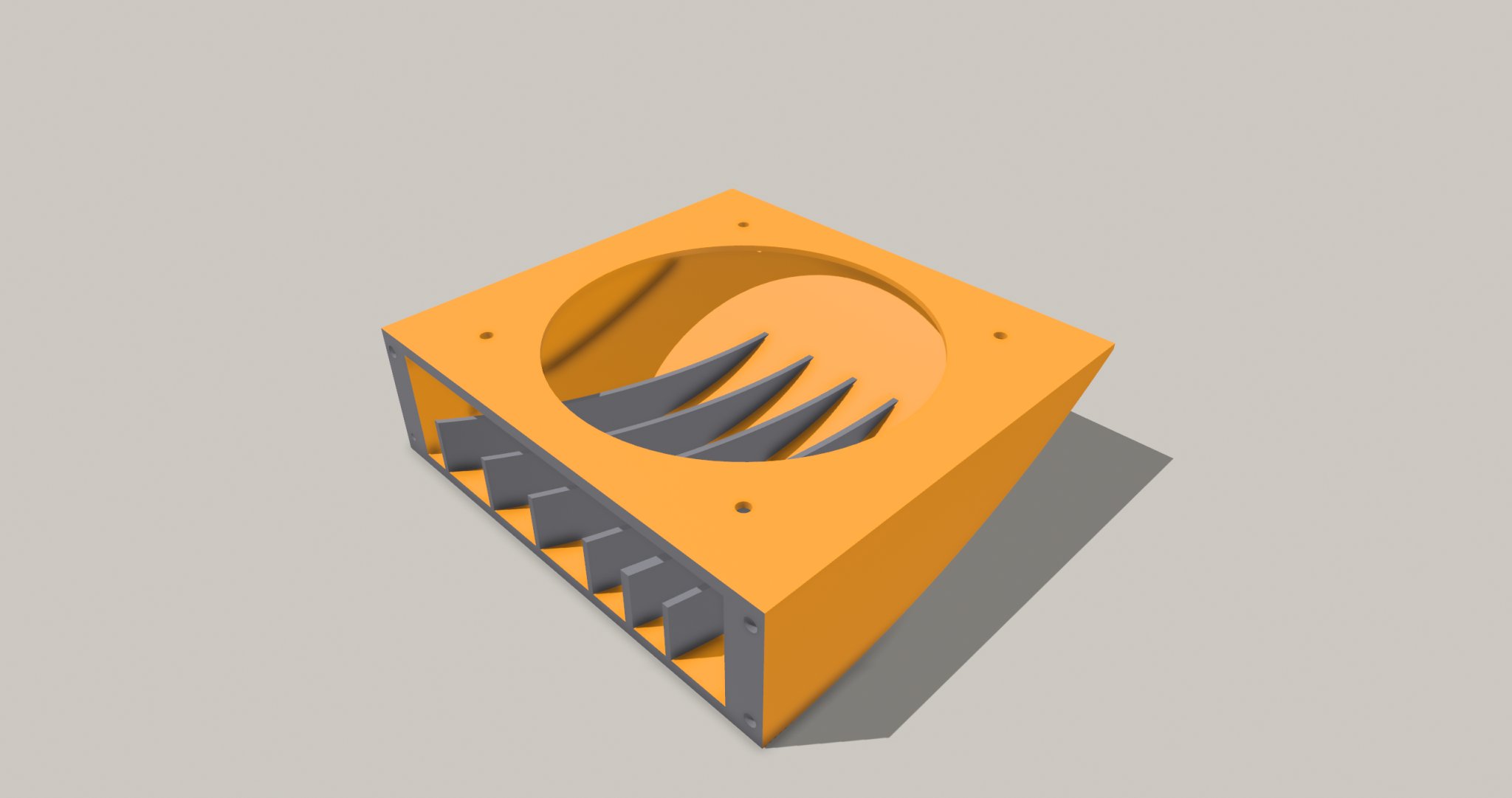

• Ống quạt + Ống quạt có hướng dẫn

Các ống quạt này phân phối không khí, ống không có hướng dẫn thì hướng nhiều hơn và ống có hướng dẫn thì hơi rộng hơn một chút. Chọn ống quạt nào phù hợp nhất với hệ thống của bạn.

Cho tôi biết nếu bạn gặp vấn đề với thiết kế này, tôi sẽ vui lòng quay lại với CAD của mình.

----------------------------------------------------------------------------------------------------------------

Vì vậy, tôi có một giá mạng gia đình nhỏ và chật chội không thể chứa nhiều linh kiện và để tối đa hóa hiệu suất và làm mát các linh kiện của tôi (cái luôn bị đông đá khi quá nóng) tôi đã thiết kế một đơn vị làm mát Rack 1U này.

Ba chân dài tạo thành kích thước chính xác cho chiều dài và chiều cao của bất kỳ giá 19“ nào, là cơ sở lắp đặt cho hướng dẫn luồng không khí nơi bạn gắn quạt.

Lý do chúng không cùng kích thước là vì tôi đã có những cái này từ bãi phế liệu, chúng vẫn hoạt động và tôi không muốn mua cái mới.

Cái đầu tiên là 80mm và cái thứ hai là 92mm.

Một số điều cần lưu ý:

• Sau khi in, tôi đã khoan các lỗ để gắn quạt
• Việc cố định chúng và đặt chúng vào vị trí là đau đớn, nhưng nó hoạt động… bạn đã được cảnh báo
• Để làm chậm một quạt, tôi đã sử dụng một số điện trở có thể chịu được tải
• Ba chân này cần các vít lắp để giữ chúng lại với nhau
• Các lỗ để gắn vào giá hơi sâu, và chúng hơi khó chịu so với phần còn lại để lắp đặt.
• Sử dụng một nguồn điện 12V đơn giản để cấp điện cho hai quạt đó
• Để giữ bụi ra khỏi kệ của tôi, tôi đã quay toàn bộ bản in 180 độ để nó hút không khí từ dưới lên.

Dự án này có nhiều điều cần cải thiện như hướng dẫn không khí preset, các lỗ gắn khác, các lỗ khoan sẵn, các thiết kế gắn giá khác, hướng dẫn không khí quạt 120mm, v.v.

Liên hệ với tôi nếu bạn quan tâm đến việc thiết kế lại nó (Tệp CAD) hoặc cải thiện nó.

Thiết kế để in trên các máy in FDM thông thường

Thiết kế có một nhu cầu đơn giản, đó là làm mát một kệ 1U. Trong quá trình sản xuất, nó cần phải vừa với bàn in nhỏ của tôi để làm mát không khí như một giải pháp tạm thời. Nhưng nó hoạt động rất tốt nên tôi sẽ để nó được lắp đặt.
