Hộp đựng cầu chì blade có nắp snap lid
Hộp đựng cầu chì blade kèm nắp xoay snap fit, dùng một đoạn filament làm bản lề. Thiết kế để dán cố định trong DIY solar generator, giữ cầu chì dự phòng chắc chắn, hạn chế bung nắp và rơi vãi.
Mô tả

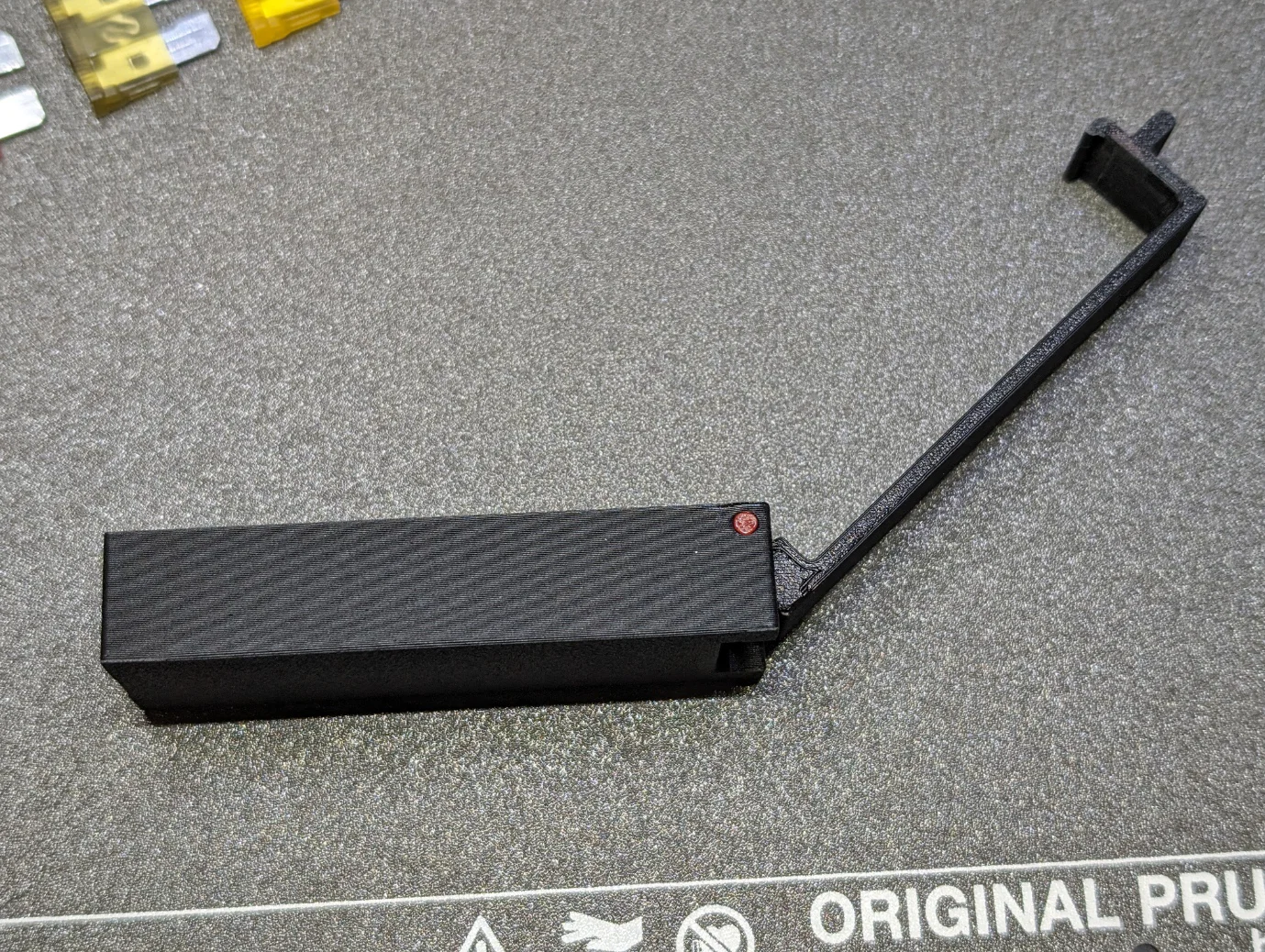

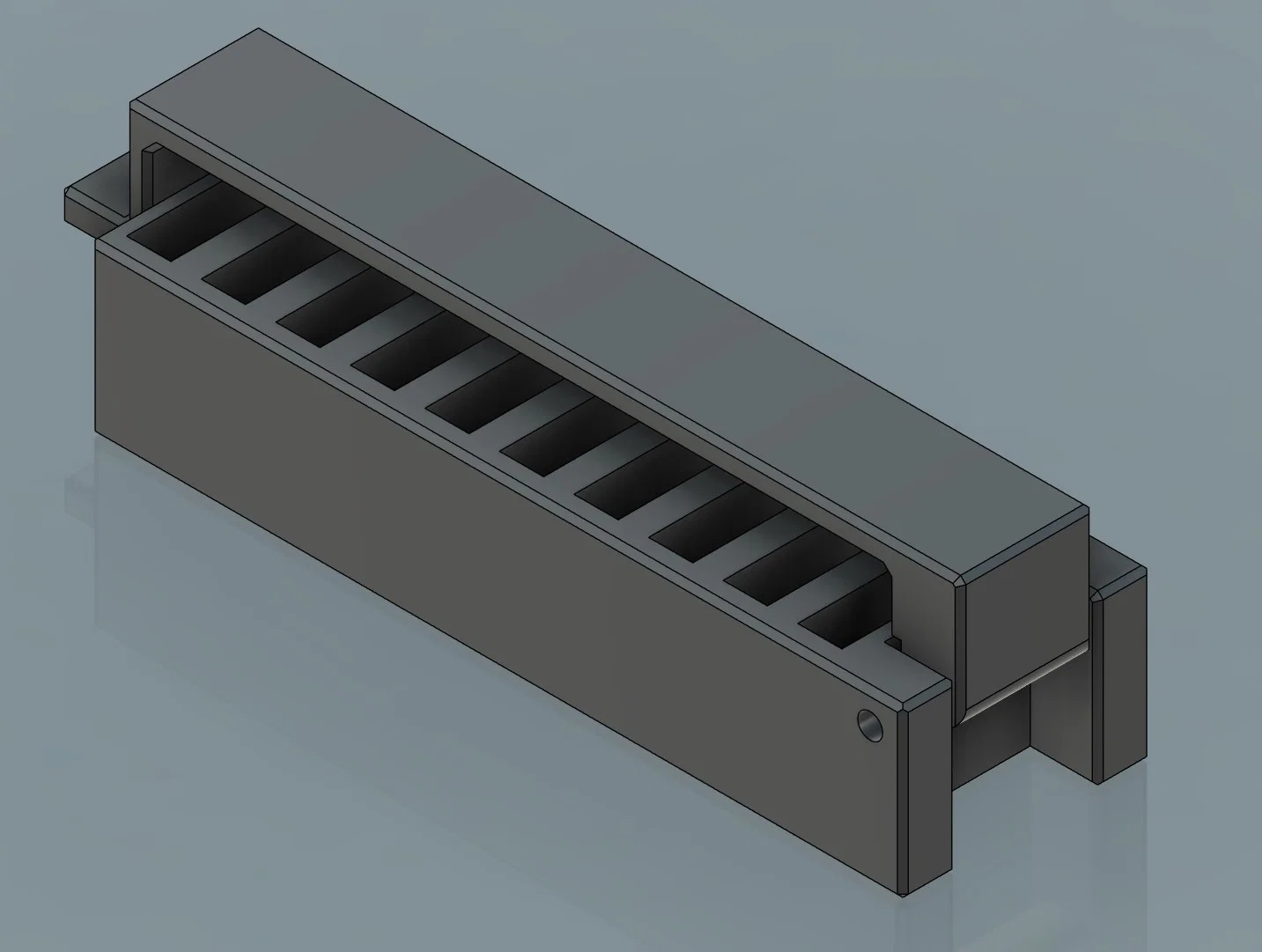

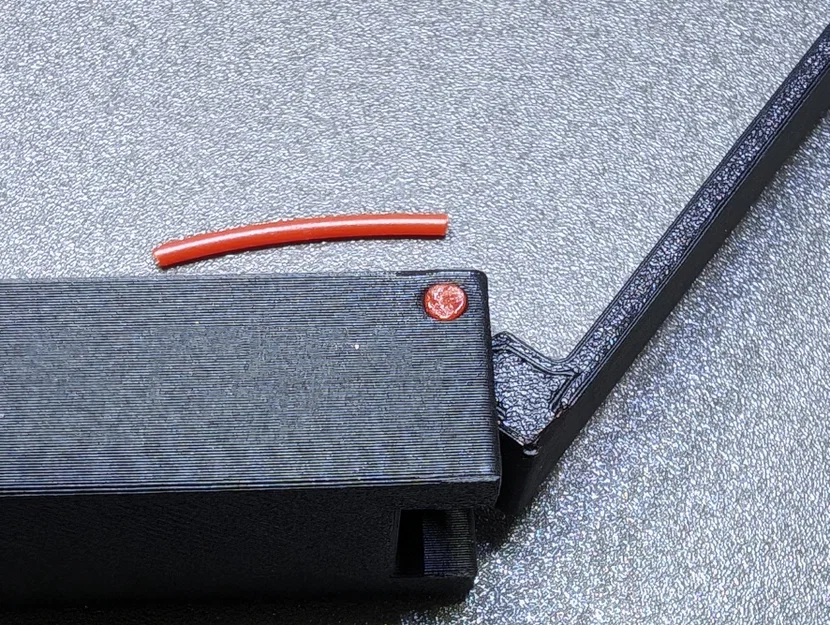

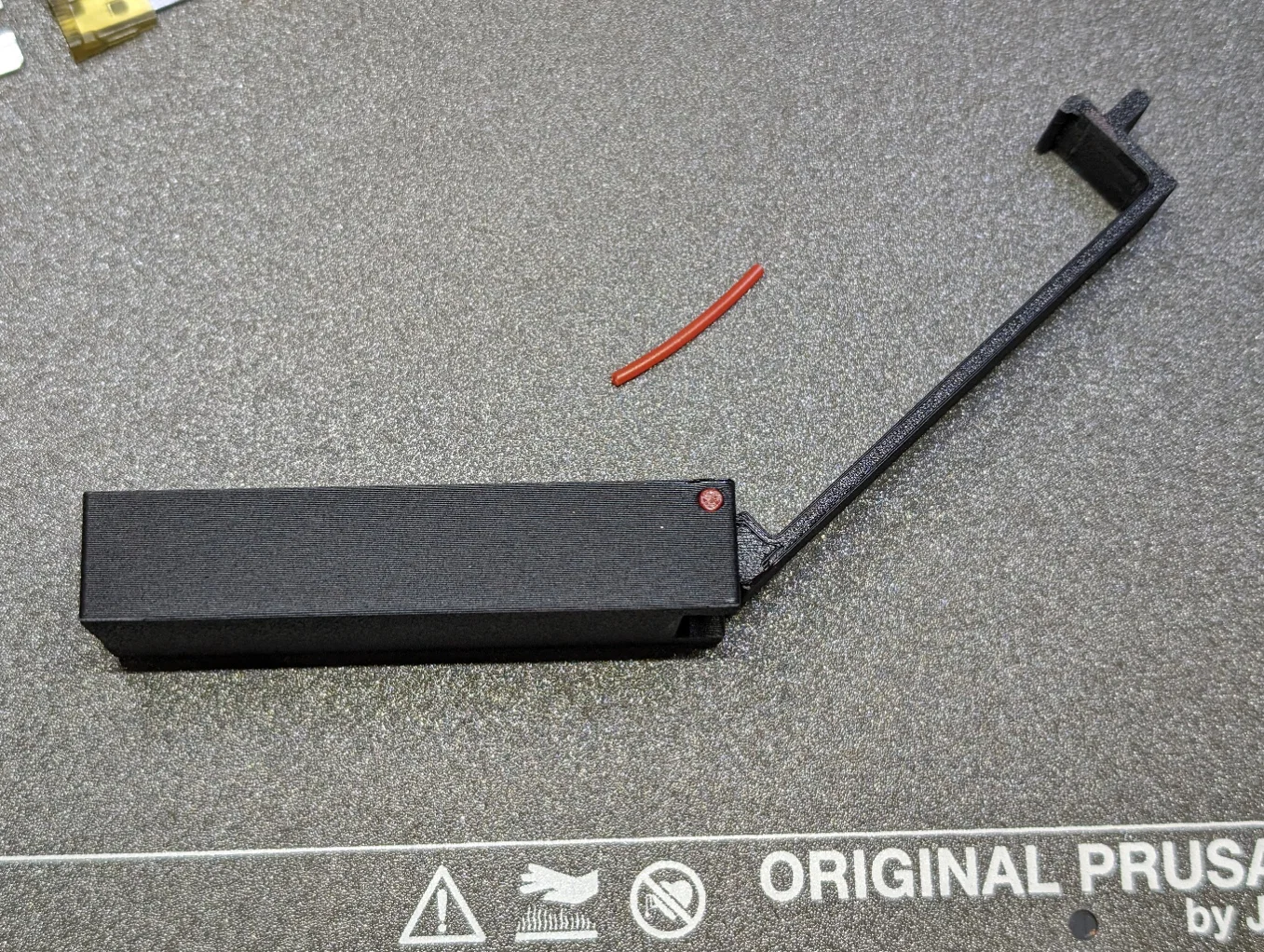

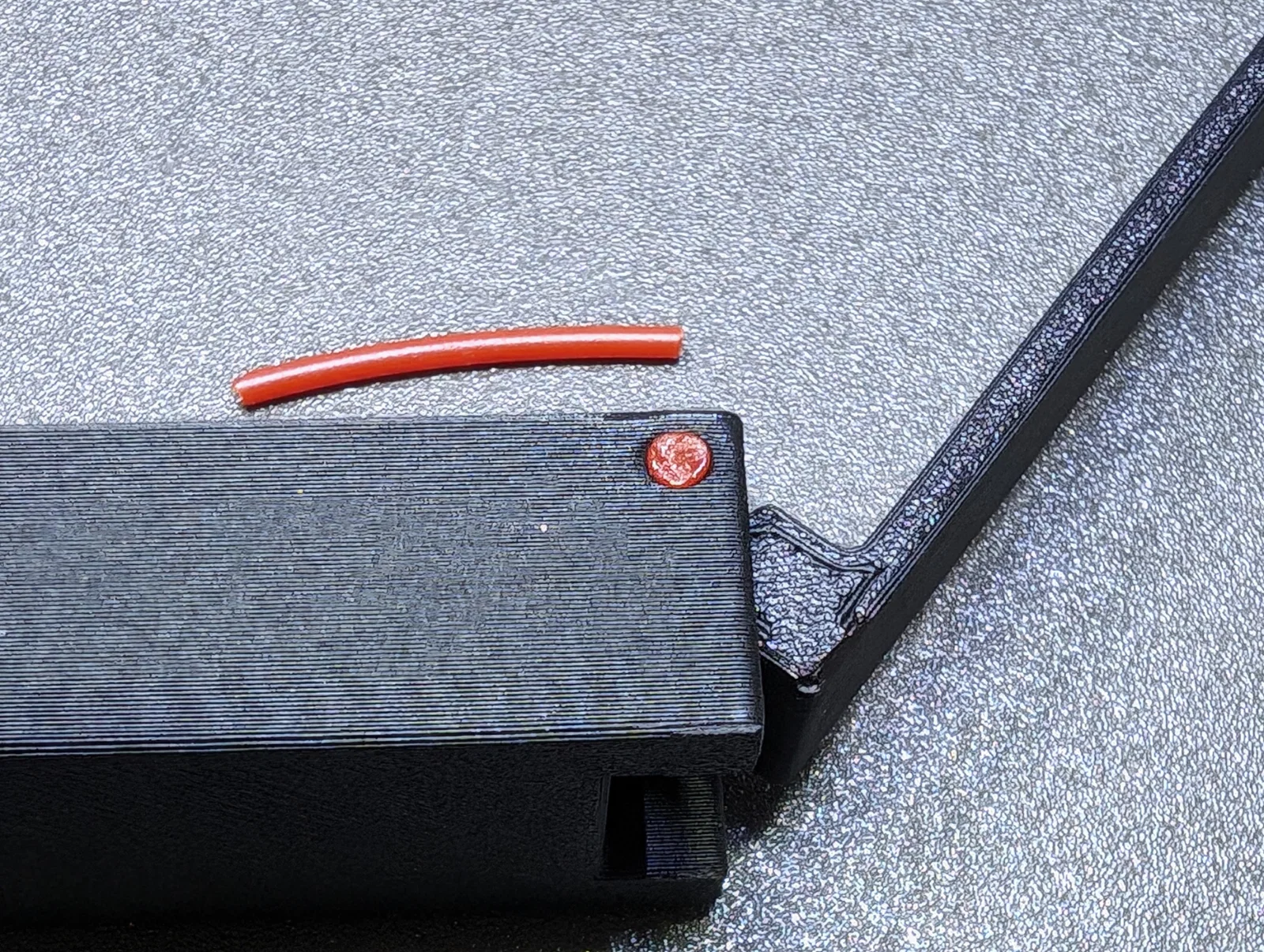

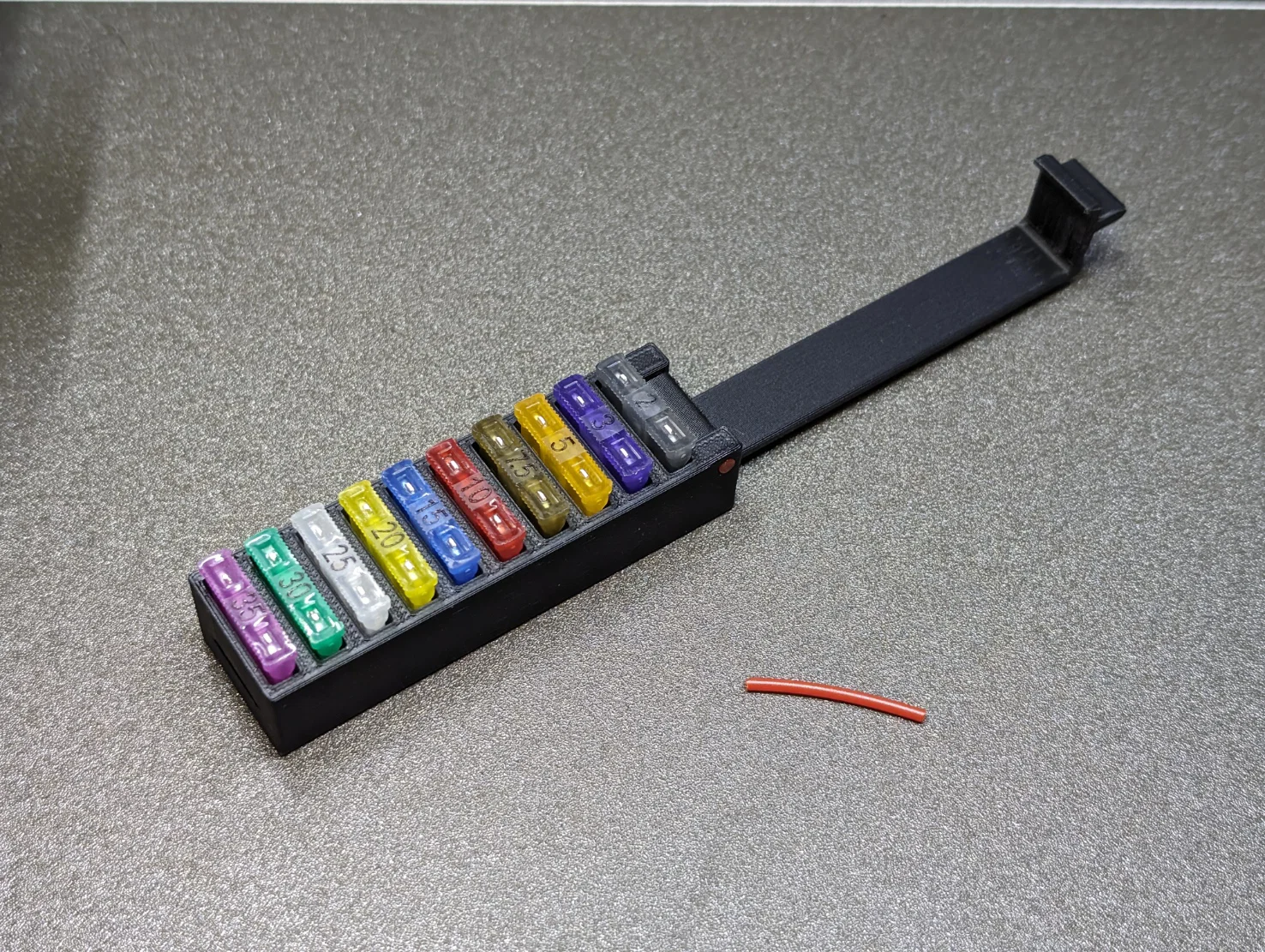

Lấy cảm hứng từ thiết kế này, mình làm một hộp đựng cầu chì dạng blade với nắp xoay (swivel lid), dùng một đoạn filament làm bản lề.

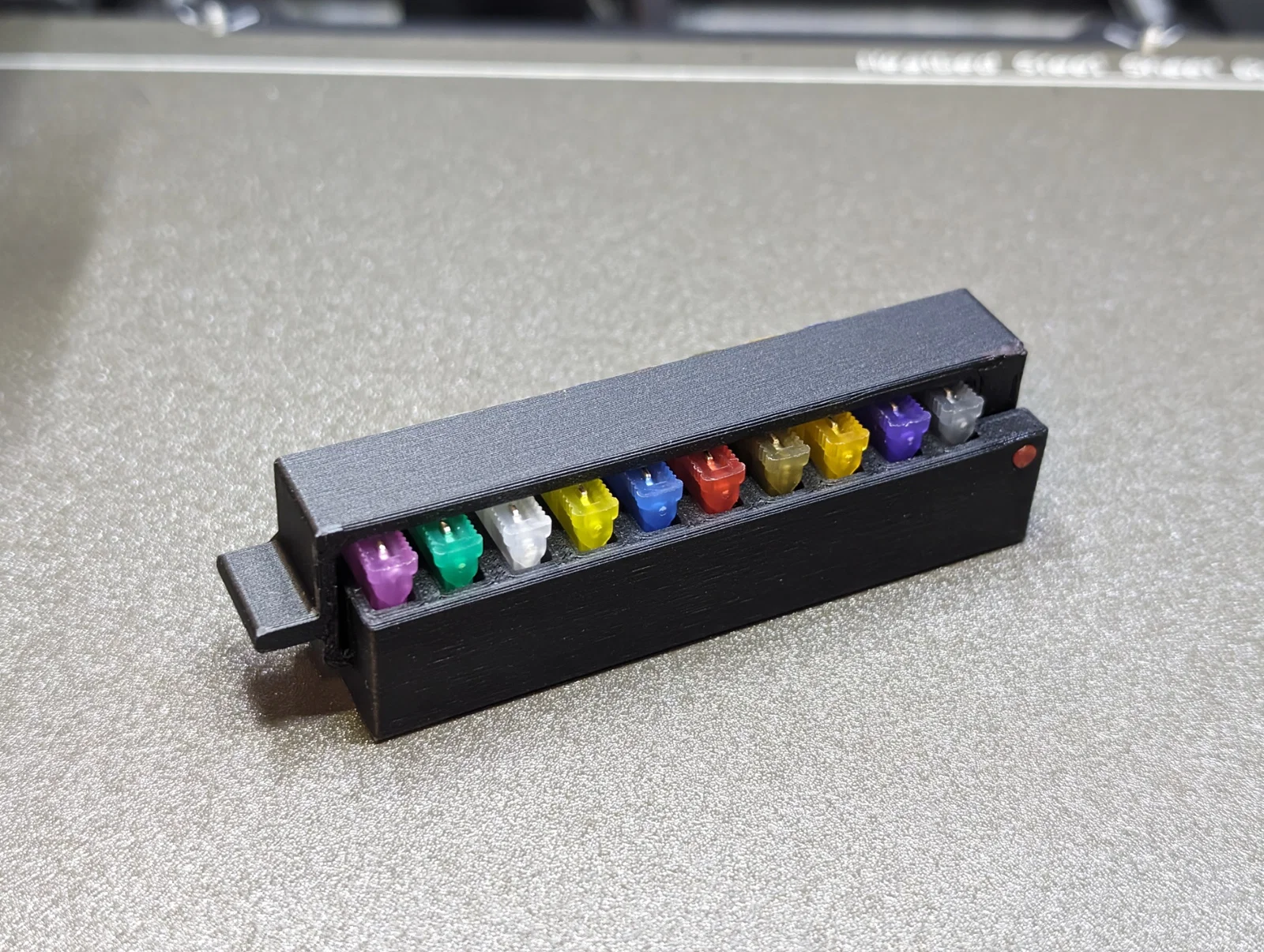

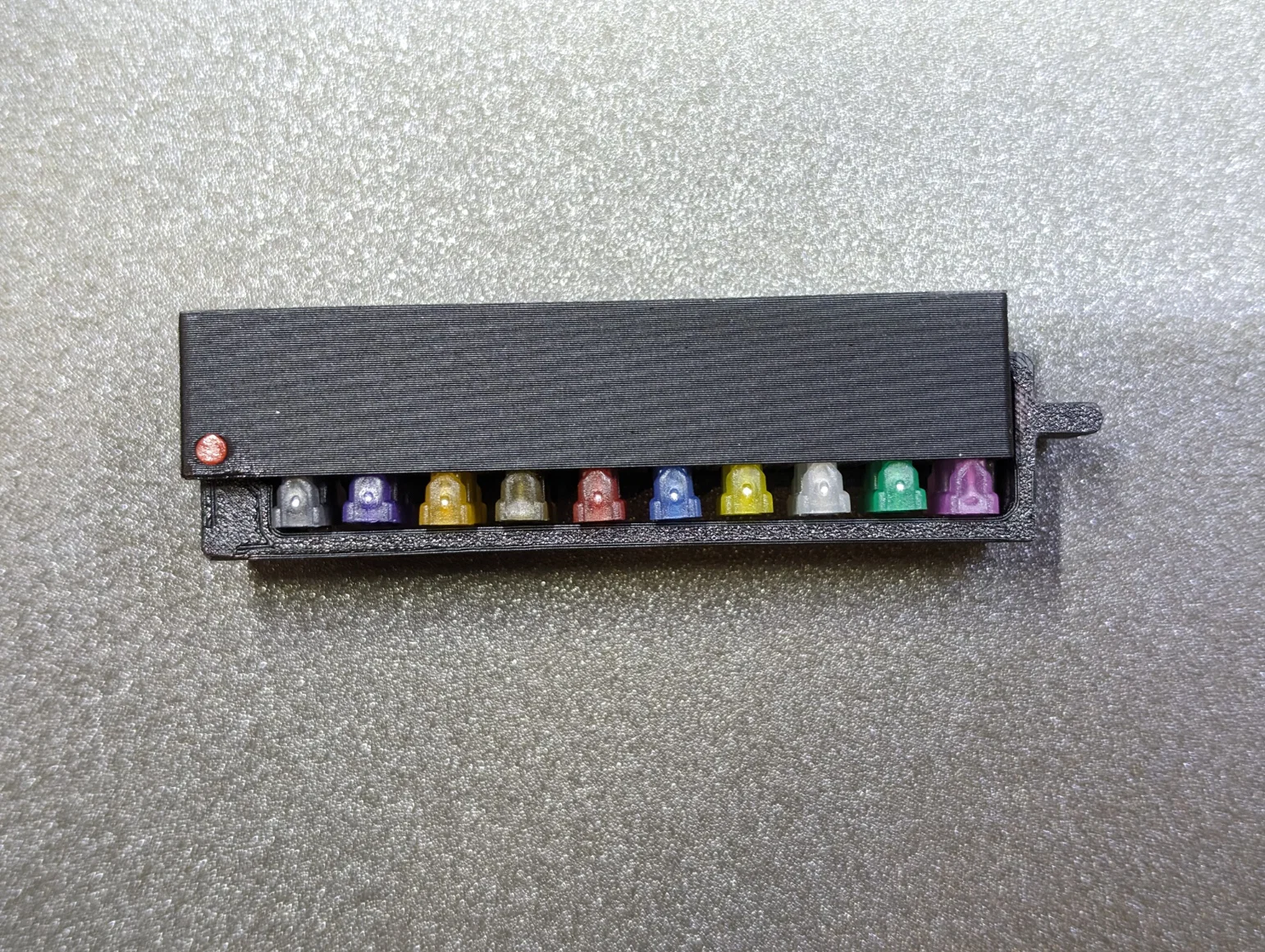

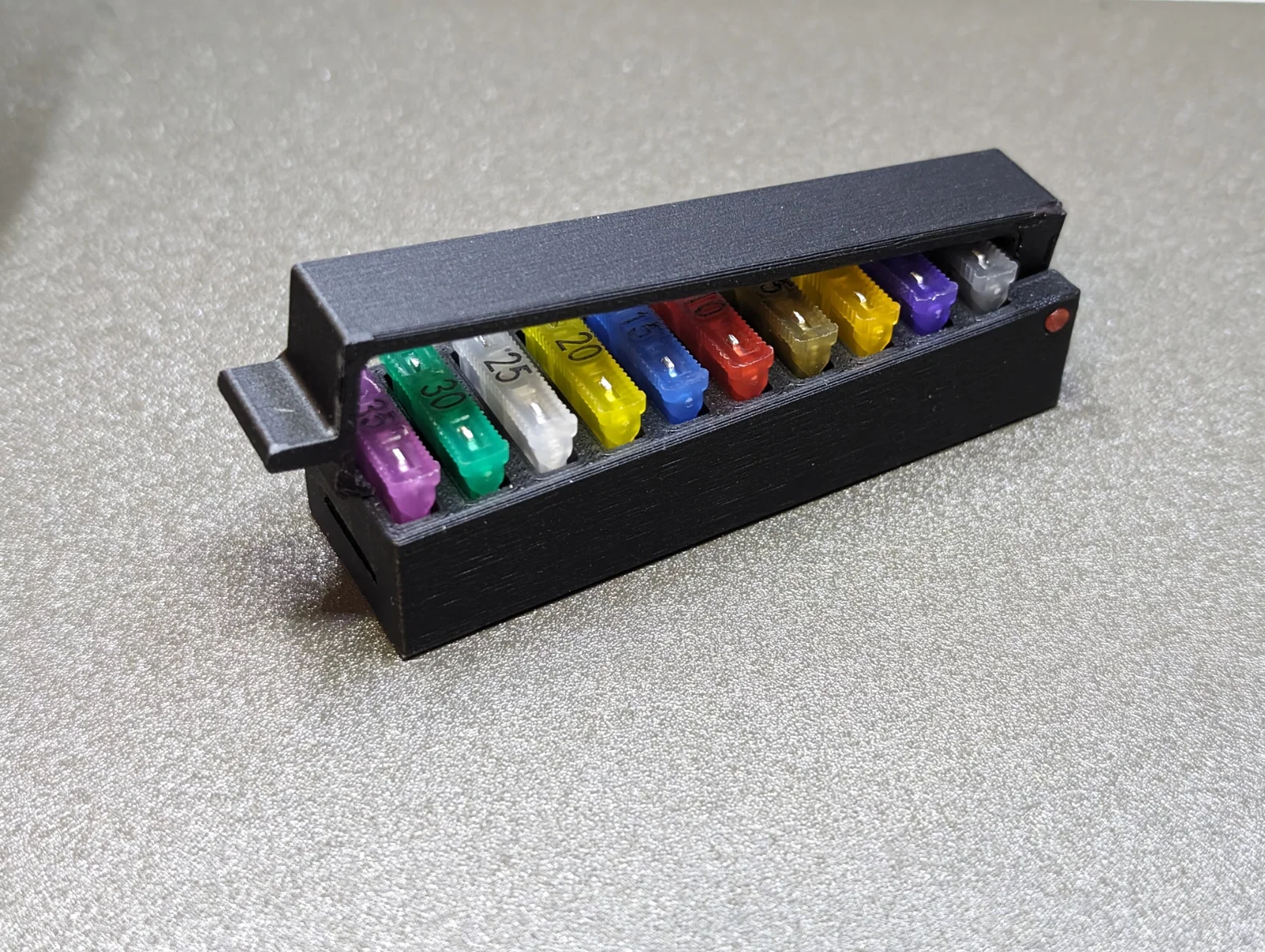

Mình cần một món có thể dán cố định bên trong bộ diy solar generator, để mang theo cầu chì dự phòng mà không lo nắp tự bung rồi rơi đổ tung toé. Vì vậy mình thiết kế thêm nắp snap fit. Nắp kẹp rất chắc, nên sẽ không tự mở ra trừ khi bạn nhấc từ phần tay cầm.

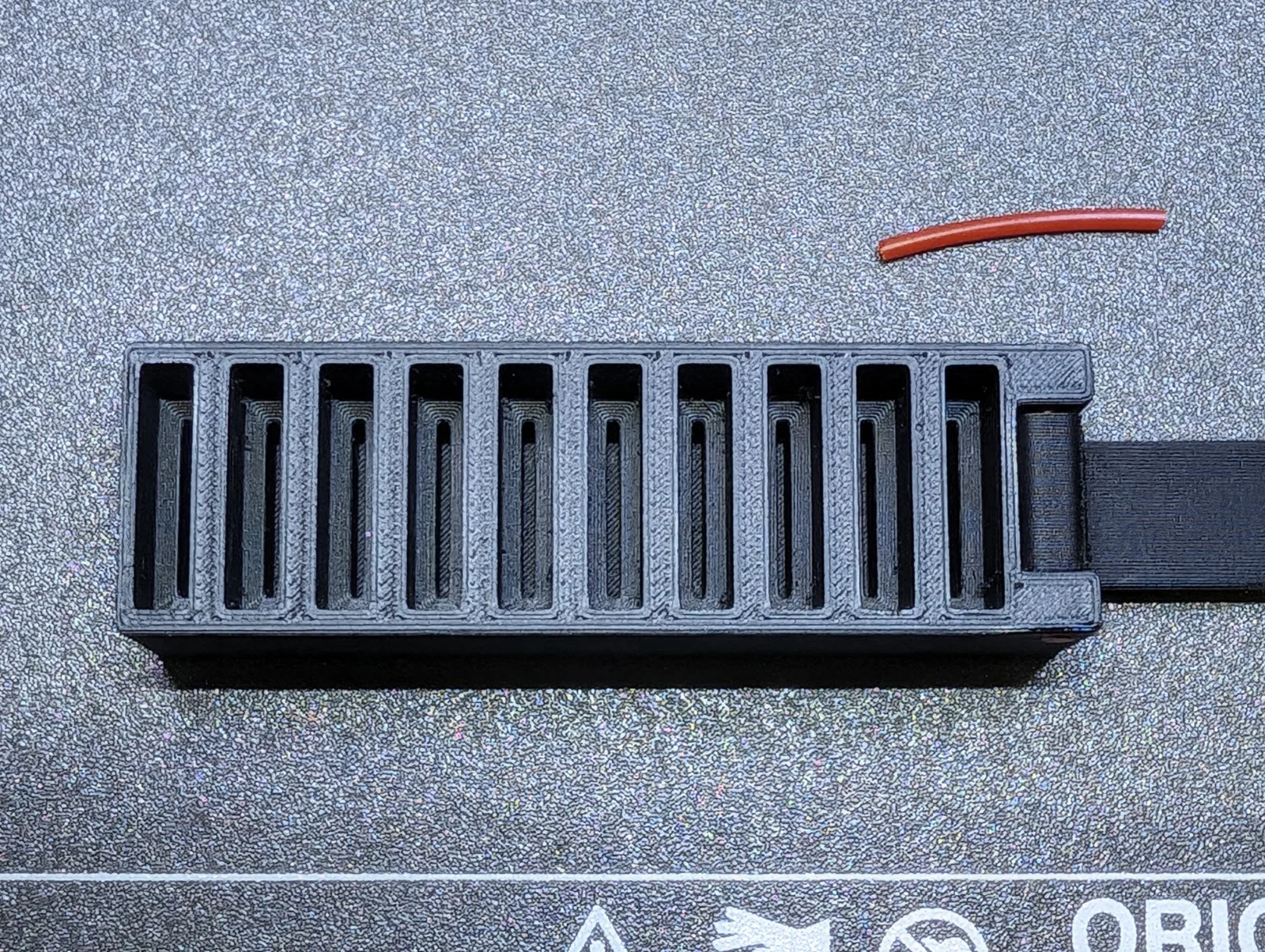

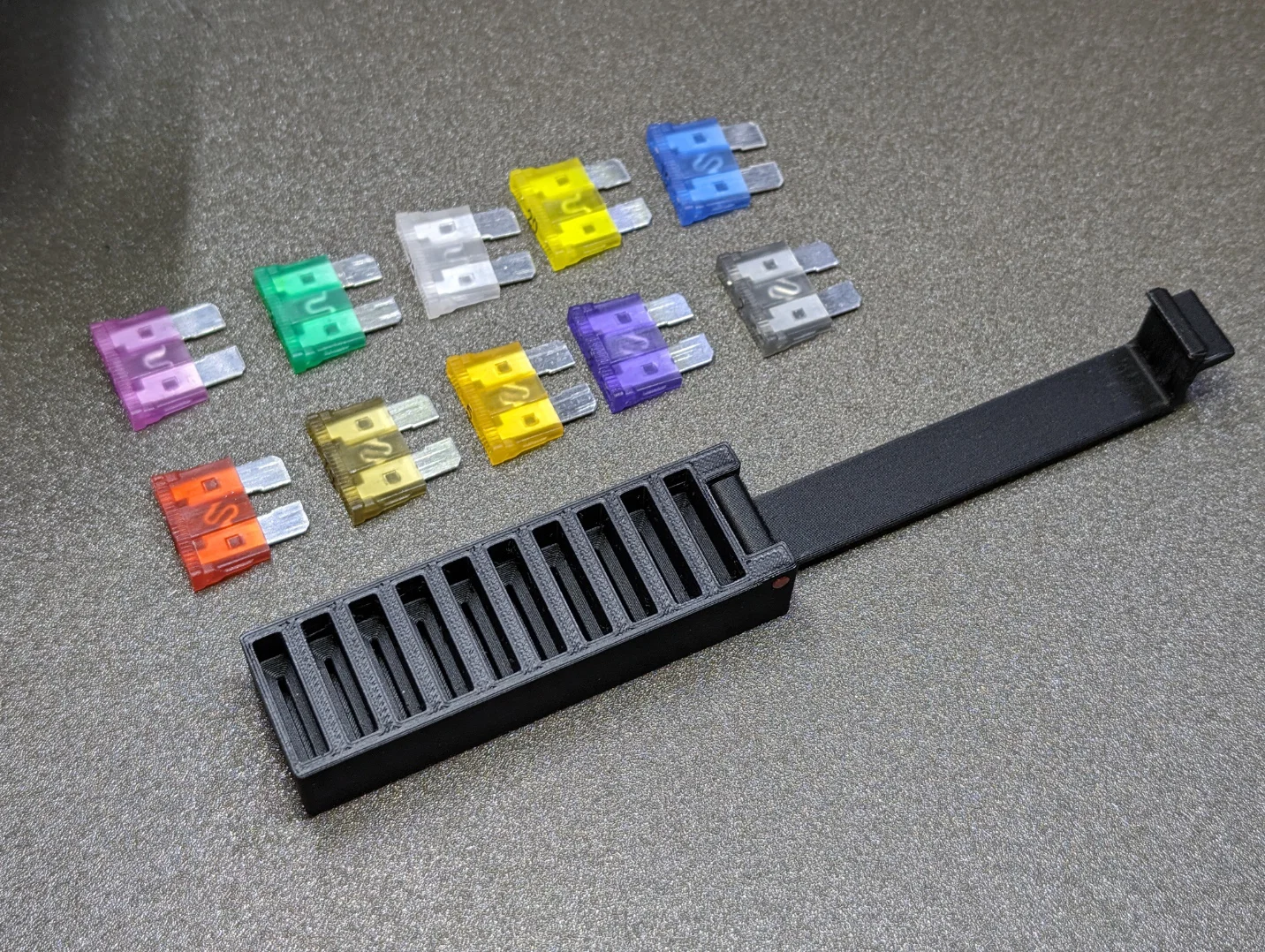

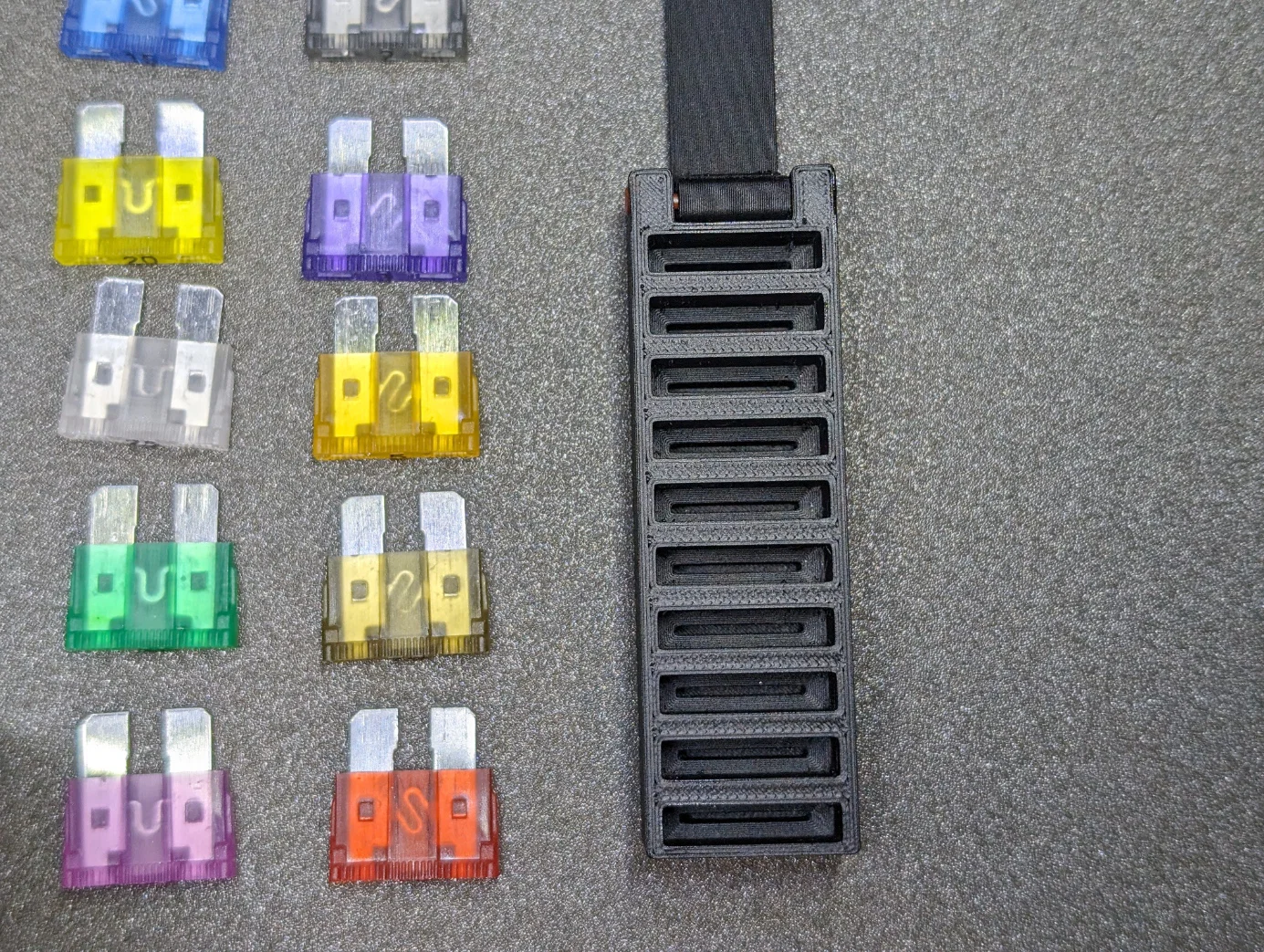

Kích thước được lấy theo một bộ blade fuse kit mình mua trên AliExpress. Bên trong hộp có làm góc nghiêng để dẫn các chân tiếp xúc của cầu chì trượt vào khe nhỏ dễ hơn. Dung sai (tolerance) chừa đủ để đa số blade fuse đều vừa.
Mình in toàn bộ ở layer height 0.2mm bằng Spectrum matte black PLA.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
