Hệ thống bộ lọc HEPA cho vỏ PRUSA gốc

Tác giả stefanlitter_1142823

Lượt tải
76
Lượt thích
29
Lượt coi
1.462

File 5 46,4 MB

  • FilterSystem_v2_0.4n_0.2mm_PLA_MK4IS_4h31m_1766483689.gcodeGCODE · 32,1 MB
  • Filter_System_Fan_and_Filter_Mount_1766483685.stlSTL · 12,9 MB
  • Standard_Cap_Electronics_1766483687.stlSTL · 77,1 KB
  • Case_Support_optional_1766483688.stlSTL · 567,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Phiên bản tiêu chuẩn

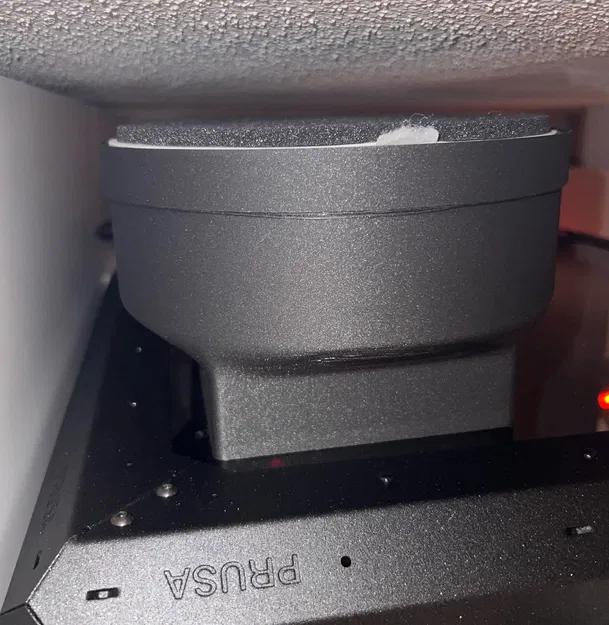

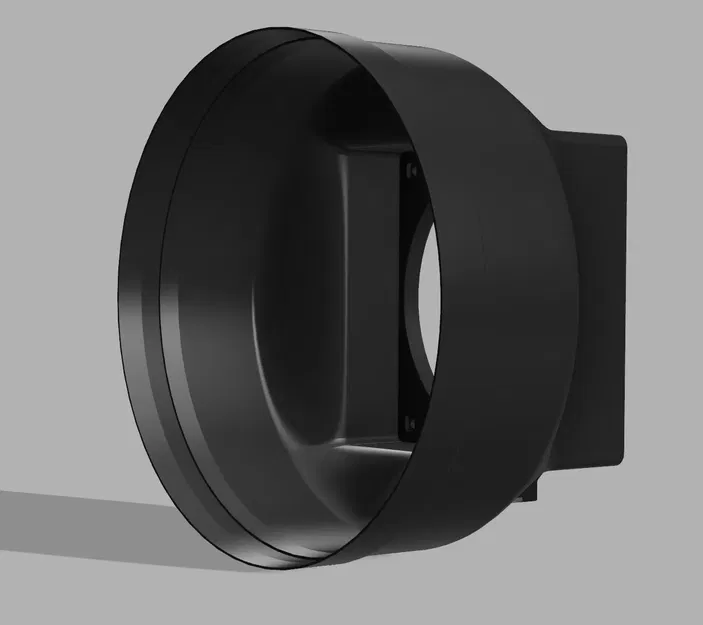

Một hệ thống bộ lọc HEPA khác, nhưng phù hợp với các cartridge bộ lọc lớn hơn từ các bộ lọc không khí LEVOIT. Được gắn từ bên ngoài vào vỏ bằng cách sử dụng cổng ra/thoát khí hiện có. Bộ lọc có thể được thay thế bằng cách đơn giản kéo ra bộ lọc đã sử dụng và đẩy vào bộ lọc thay thế. Không cần vít, nó vừa vặn hoàn hảo.

Các thành phần sử dụng:

  • Cartridge bộ lọc thay thế LV-H132-RF
  • Quạt Noctua NF-12 5V PWM, có thể được điều khiển trực tiếp bằng phích cắm nguồn USB

Nó nên phù hợp với bất kỳ quạt 120mm nào khác, nhưng tôi chỉ thử nghiệm với Noctua. Không cần vít cho quạt, nó vừa vặn hoàn hảo.

Đối với các trường hợp sử dụng khác nhau, nắp cho kho lưu trữ điện tử có thể được thay thế. Phiên bản tiêu chuẩn có một lỗ cáp đơn giản cho cáp quạt gốc.

Cơ sở của bộ lọc dày hơn một chút so với mức có thể. Nhưng nó tránh va chạm với nguồn điện ở phía sau.

Phiên bản điều khiển

Bộ lọc và vỏ quạt cũng phù hợp với WEMOS D1 Mini + cảm biến nhiệt độ/độ ẩm DHT11, có thể được sử dụng để điều khiển quạt. Bộ điều khiển sử dụng dữ liệu nhiệt độ để điều khiển quạt bằng khả năng PWM của nó và cũng có một giao diện web tối giản để đặt chế độ quạt (bật/tắt/tự động) và nhận một số thông số cảm biến.

Các thành phần:

  • WEMOS D1 Mini
  • Cảm biến DHT11 (Nhiệt độ + Độ ẩm)
  • Phiên bản cảm biến kỳ quái: BME680 có khả năng đo chỉ số chất lượng không khí của lối thoát nếu bạn muốn xem rằng không khí từ thùng của bạn cần được lọc ;-).

Phần mềm được viết với mục đích để nhanh chóng hoạt động, nó sẽ không giành được giải thưởng C++. Tôi sẽ gửi mã chạy theo yêu cầu và tải lên sau khi thực hiện một số tái cấu trúc.

Hiệu ứng

Tôi nên nói gì đây… Tôi thực sự đã đánh giá thấp mùi hương ngay cả khi chỉ in PLA hoặc PETG. Máy in nằm trong văn phòng của tôi ở nhà, nơi tôi dành nhiều thời gian cho công việc thực tế của mình. Tôi chỉ có thể khuyên bạn nên sử dụng một bộ lọc… nếu không phải bộ này… thì một bộ lọc khác. Mùi hương gần như đã biến mất 100%.
