Parametric Rocker Switch Panel (Bảng công tắc rocker tùy chỉnh)

Tác giả nickmeyer_813164

Lượt tải: 585
Lượt thích: 55
Lượt coi: 2.080
Bản remix: 0
Bình luận: 0

Tải tất cả (.zip)· 18 file · 970,9 KB· 970,9 KB

File 18 970,9 KB

Modular_Rocker_Switch_Panel_1777462850.f3dF3D · 112,6 KB
Modular_Rocker_Switch_Panel_1777462850.stepSTEP · 46,8 KB
1x1_Panel_1777462851.stlSTL · 61,8 KB
2x1_Panel_1777462852.stlSTL · 56,5 KB
3x1_Panel_1777462853.stlSTL · 52 KB
4x1_Panel_1777462854.stlSTL · 49,1 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu: #351755
Danh mục: DIY
Ngày đăng: 29/04/2026
Giấy phép: CC BY — Ghi công
Thẻ: switch
panel
rocker
rockerswitch
switchpanel
rockerswitchpanel

Coi thêm thẻ Ẩn bớt thẻ

Mô tả

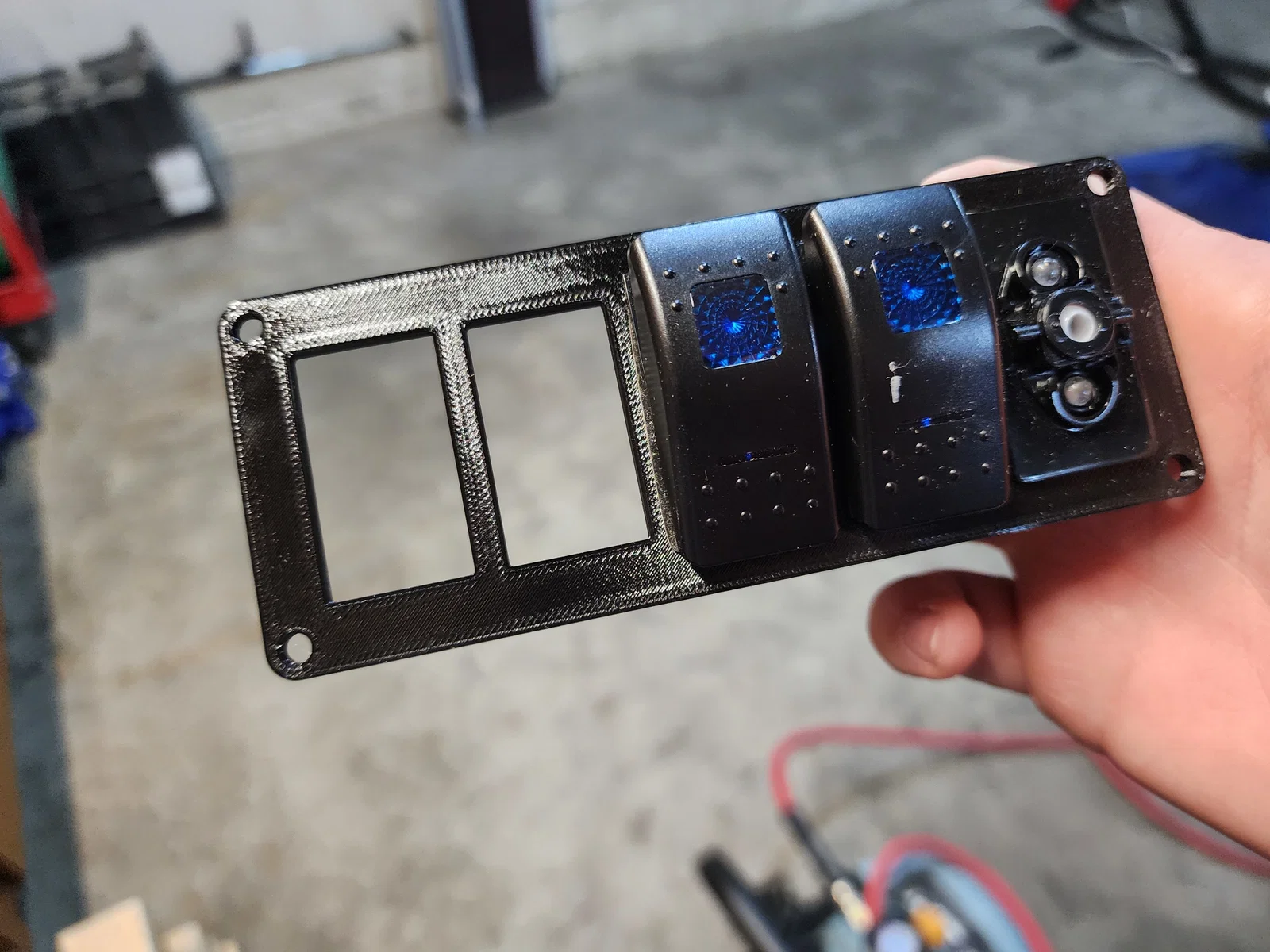

Bảng Rocker Switch Panel tham số (fully parametric).

Mẫu này được tạo trong Fusion, bạn chỉ cần mở mục “parameters”, rồi nhập số lượng công tắc theo chiều ngang và chiều dọc bạn cần. Khoảng hở giữa các công tắc, kích thước lỗ bắt vít, và kích thước lỗ cho công tắc cũng đều là tham số (fully parametric).

Các file STL bao gồm những tấm panel có: khoảng cách 5mm theo phương ngang giữa các công tắc, 10mm theo phương dọc giữa các công tắc, viền (border) 10mm, và lỗ vít 4.5mm. Kích thước lỗ công tắc là 21.5mm x 37.5mm, phù hợp với đa số rocker switch tiêu chuẩn loại full size.

Đã kèm các file STL cho những kích cỡ thực tế, dễ dùng nhất.

Cần thiết kế switch panel theo yêu cầu riêng? Nhắn mình một tin, rồi mình cùng làm chung cho đúng nhu cầu của bạn!

LƯU Ý: Thiết kế & đăng ngày 3/9/24. Hiện chưa được in hoặc test.
