Hexatiles - Gạch tường lục giác LED (Hexagon LED Wall tiles)

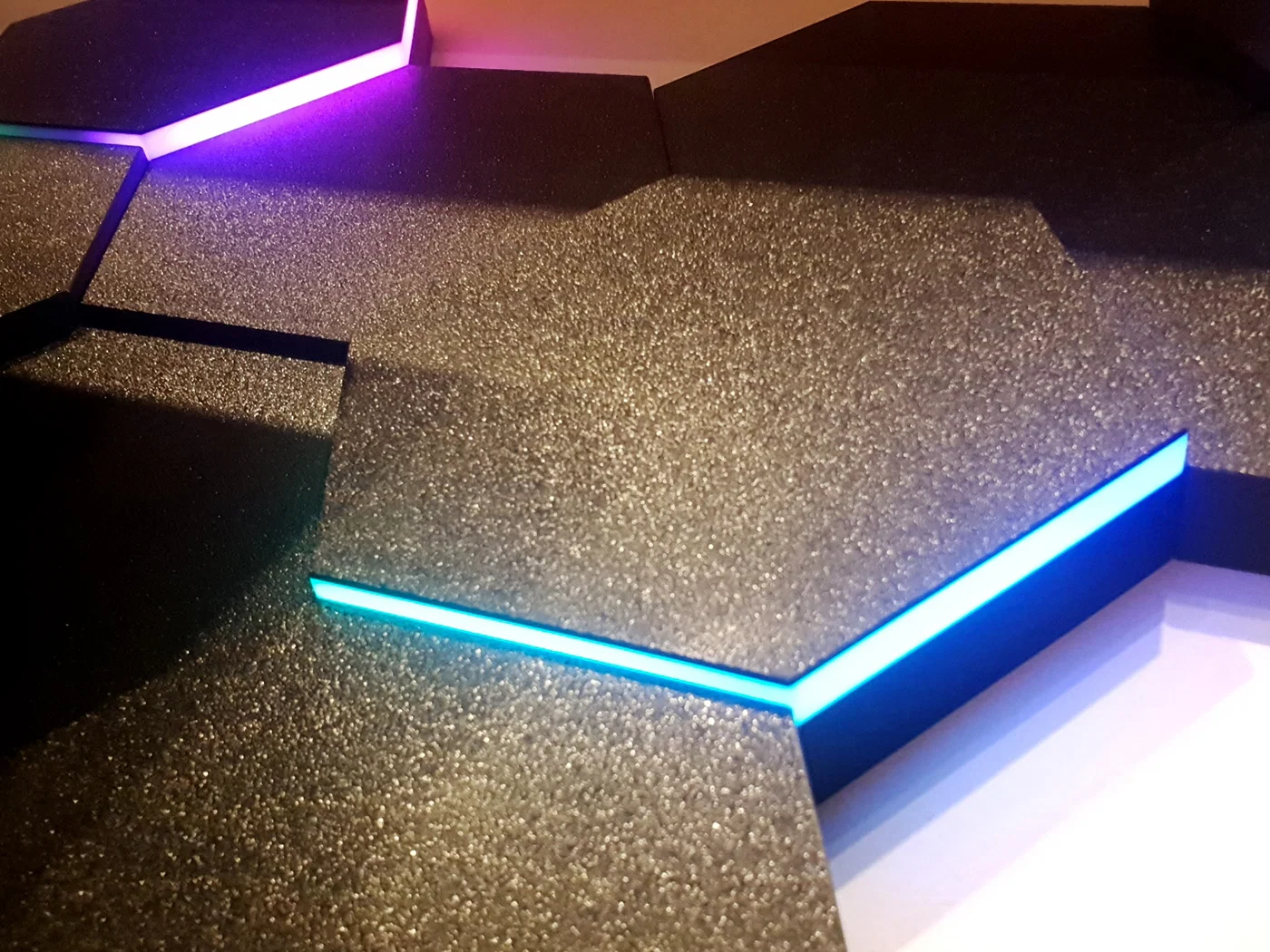

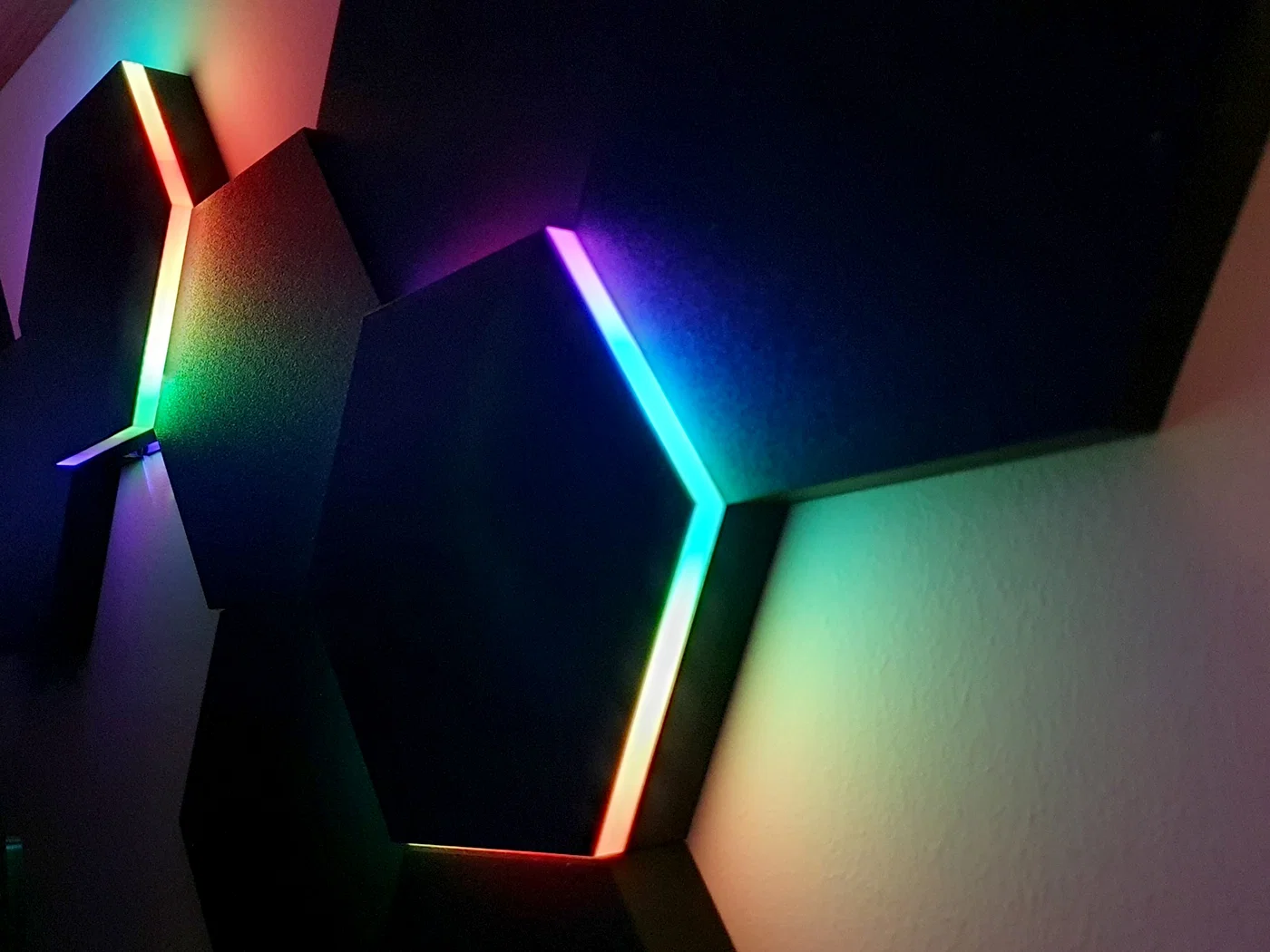

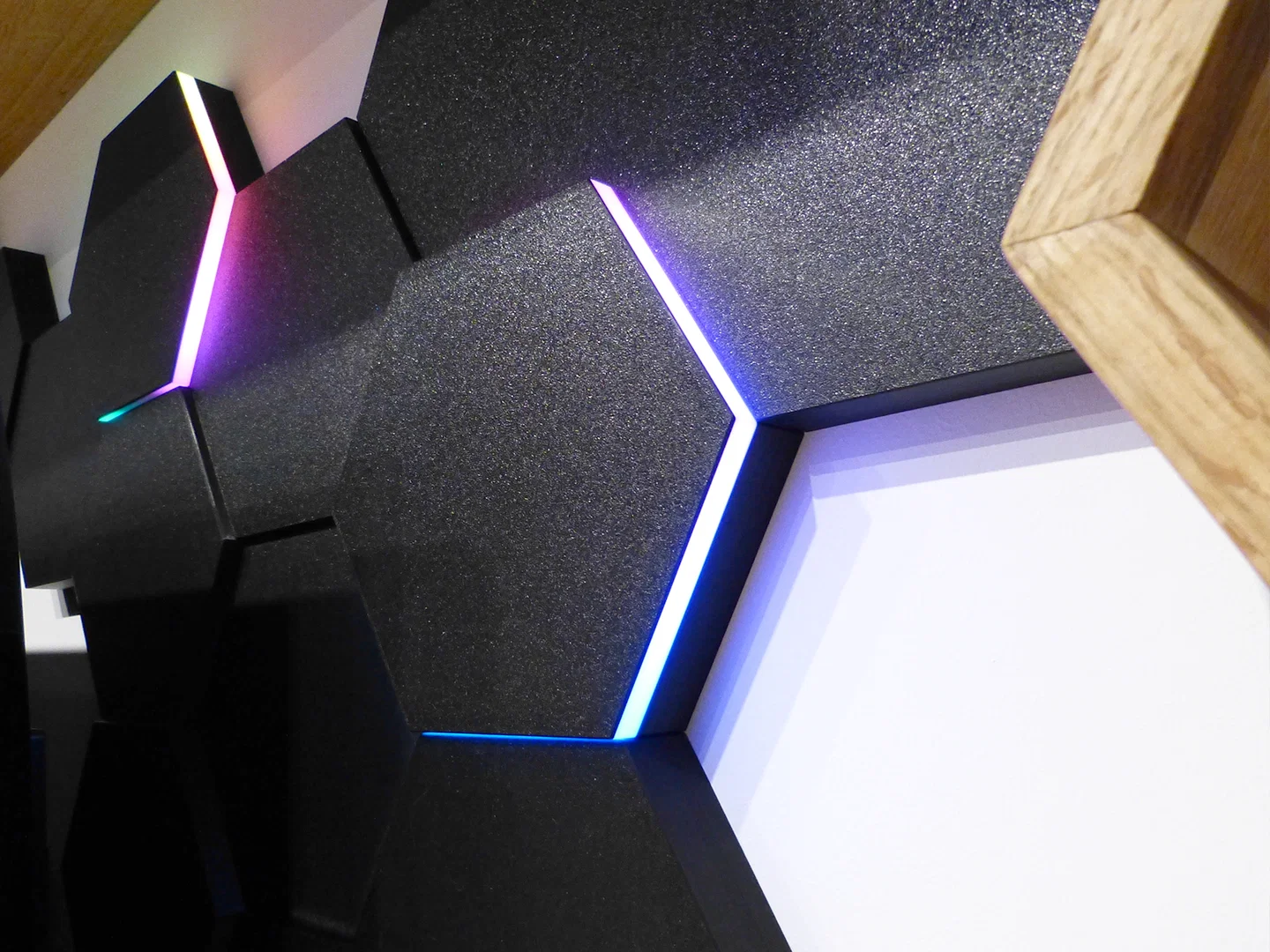

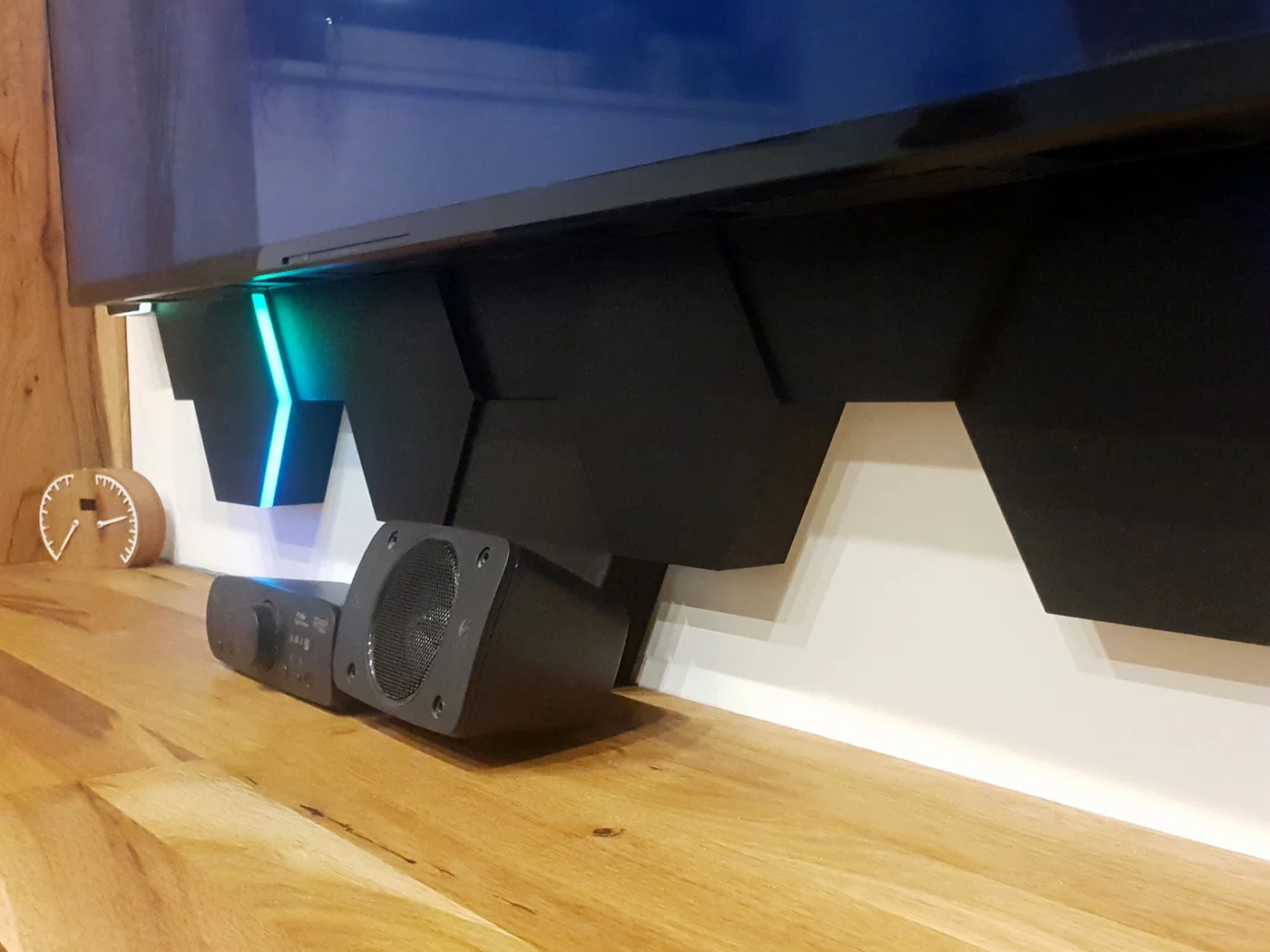

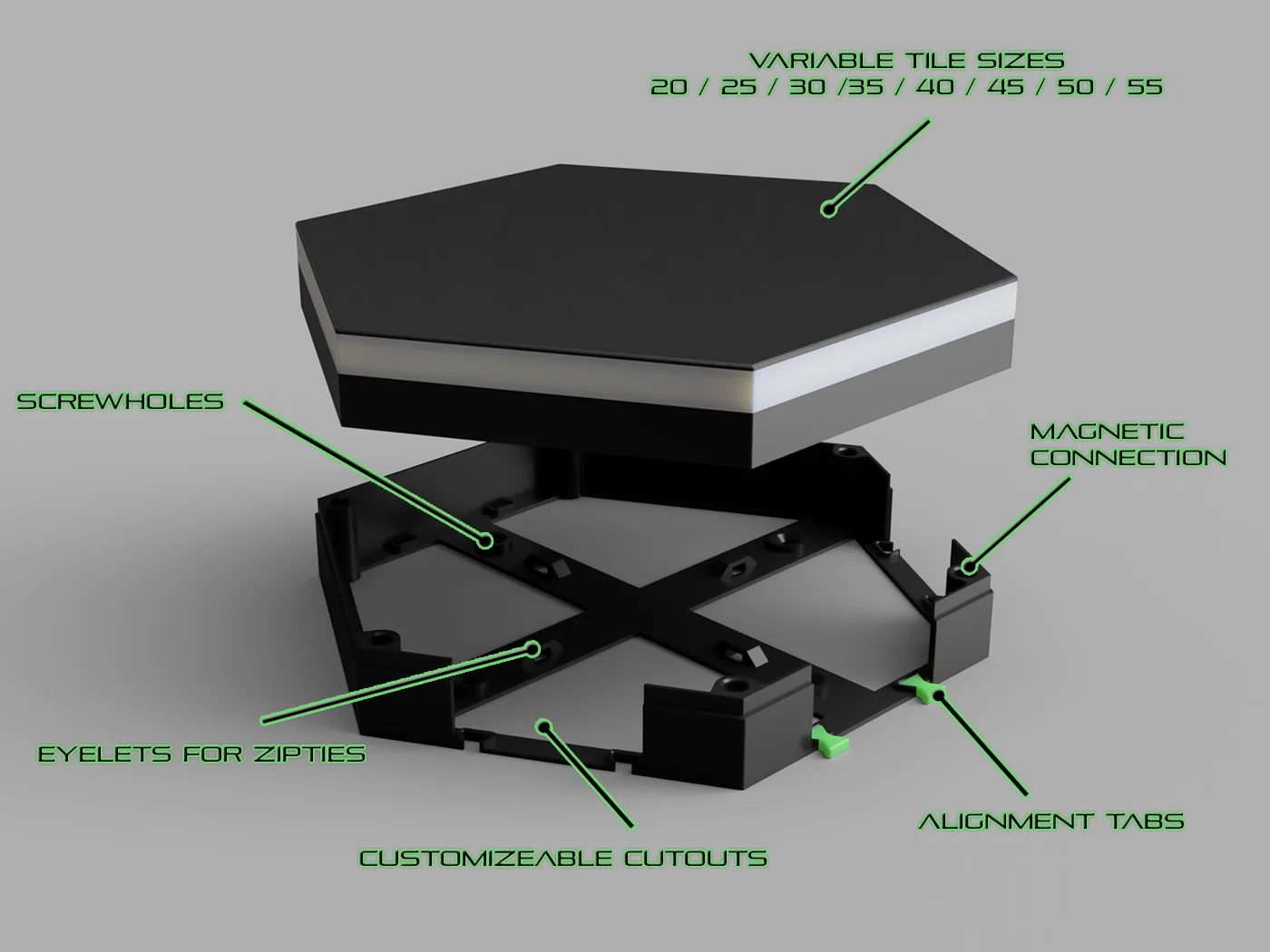

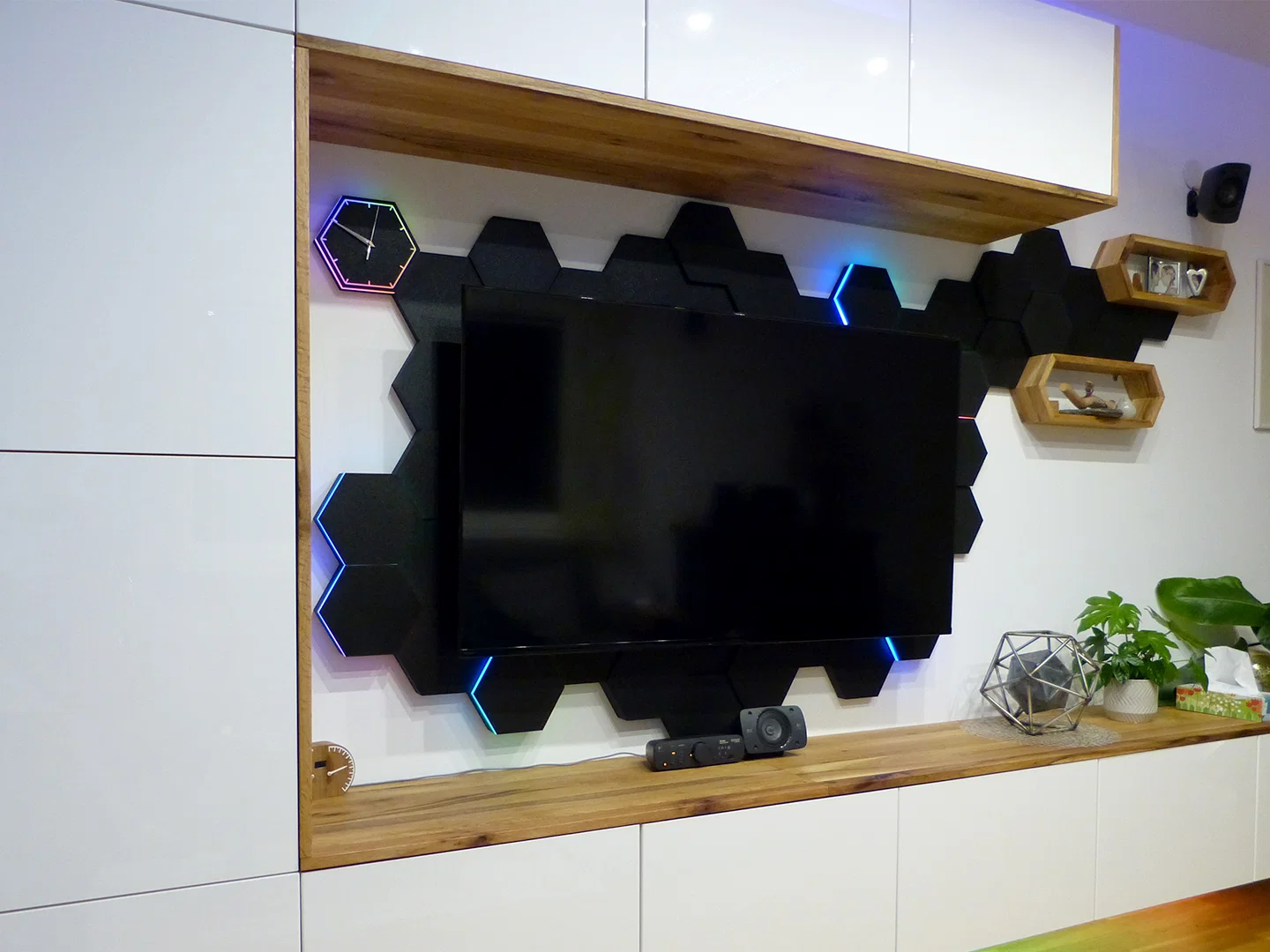

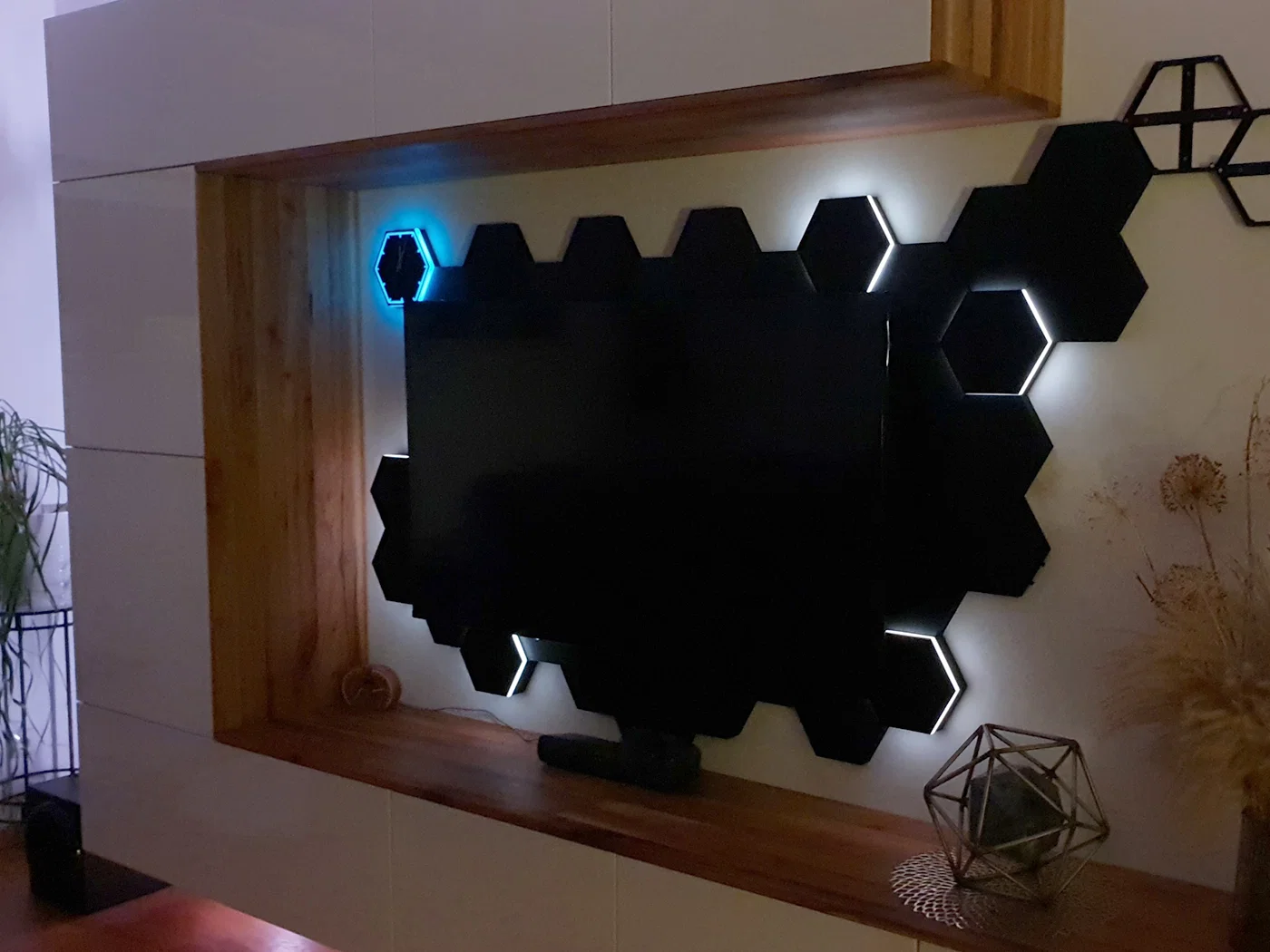

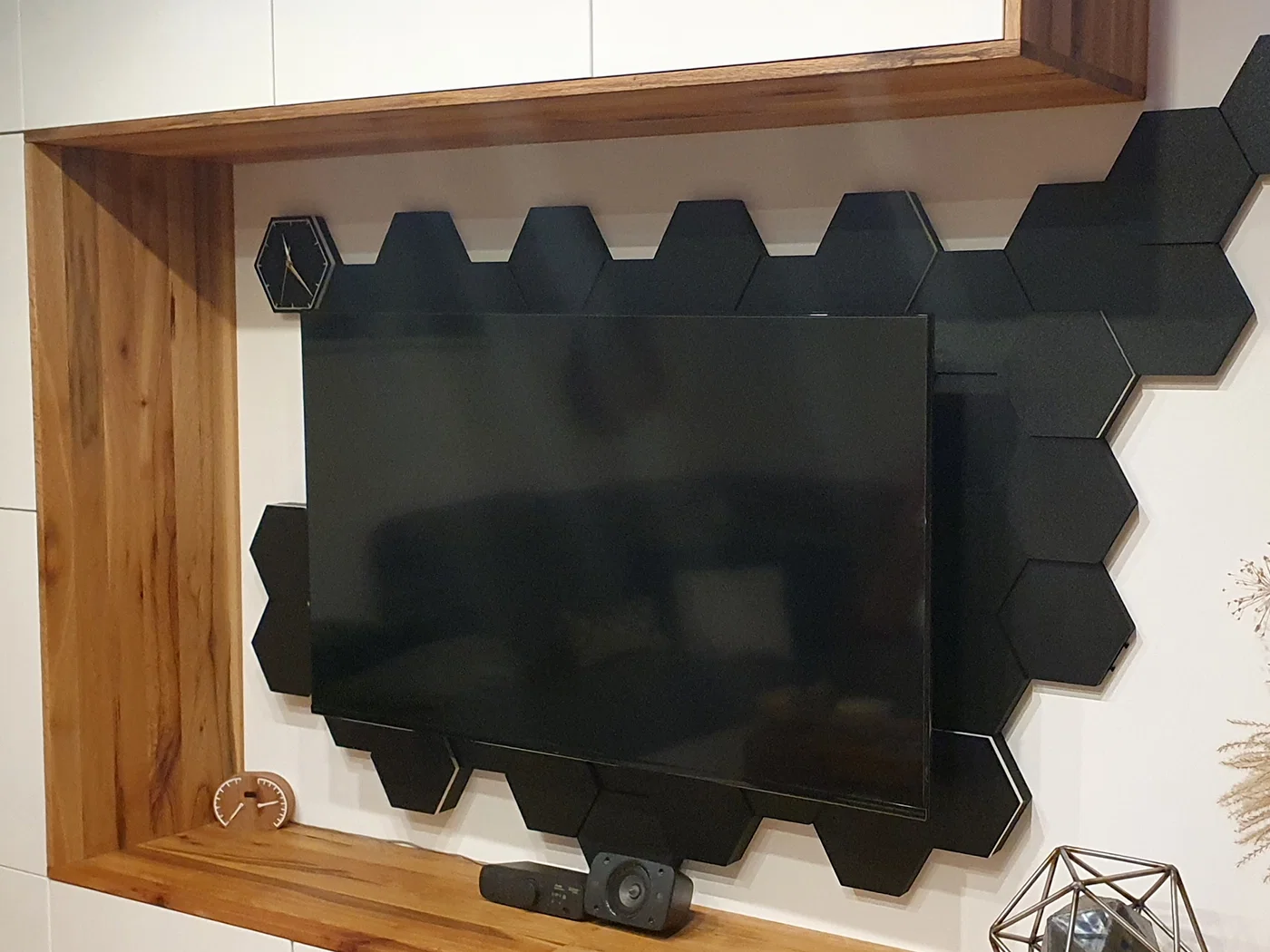

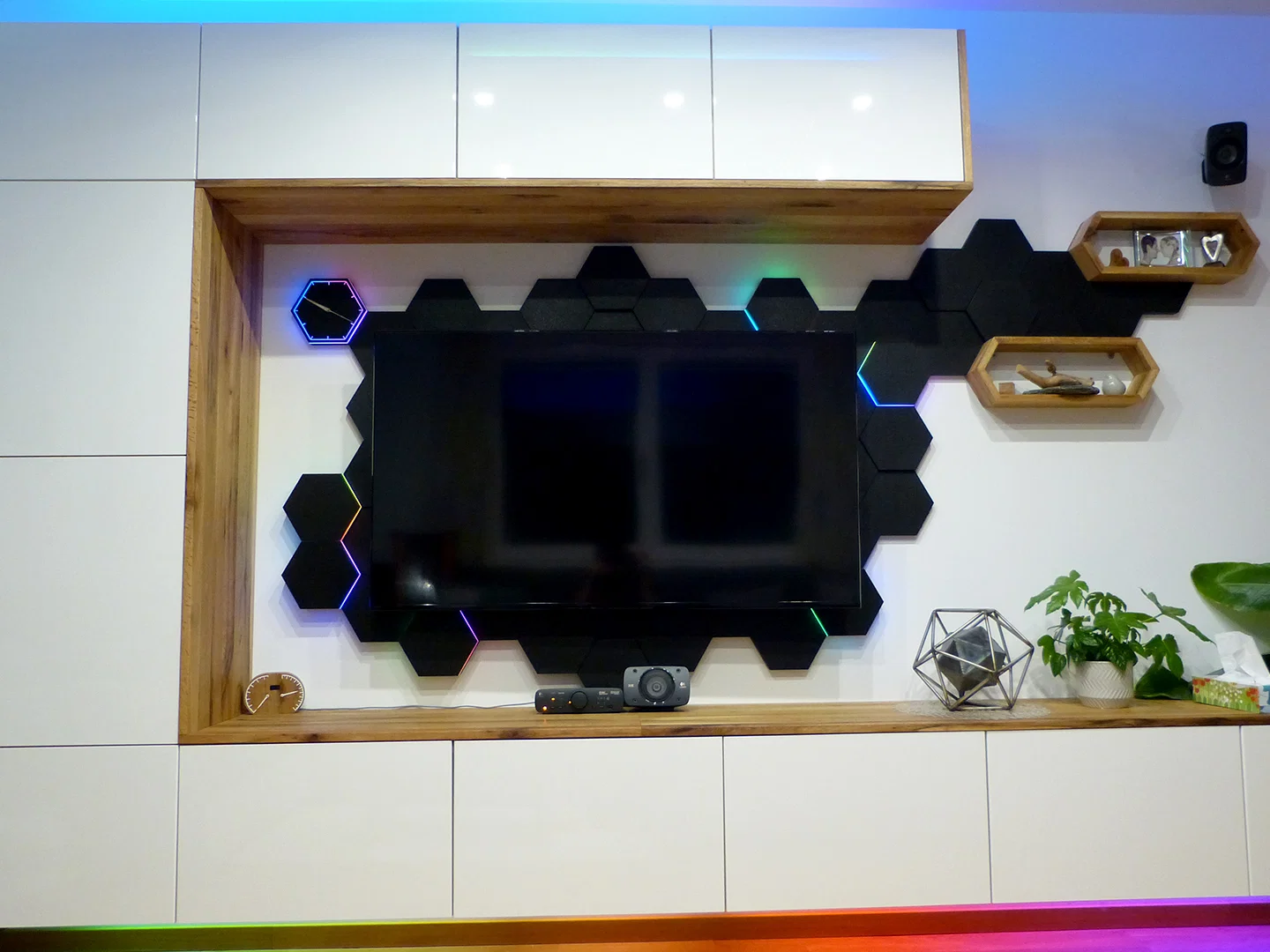

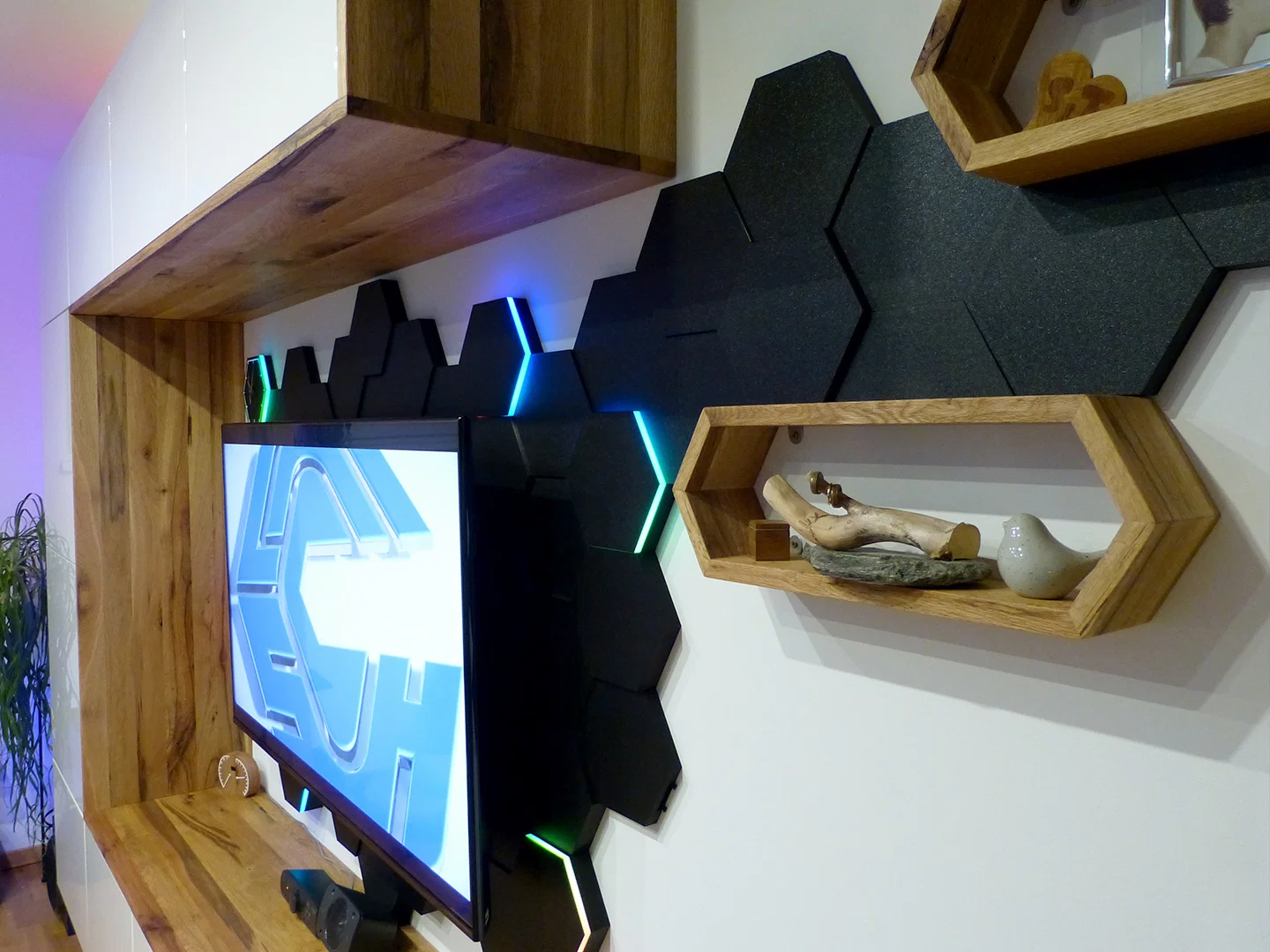

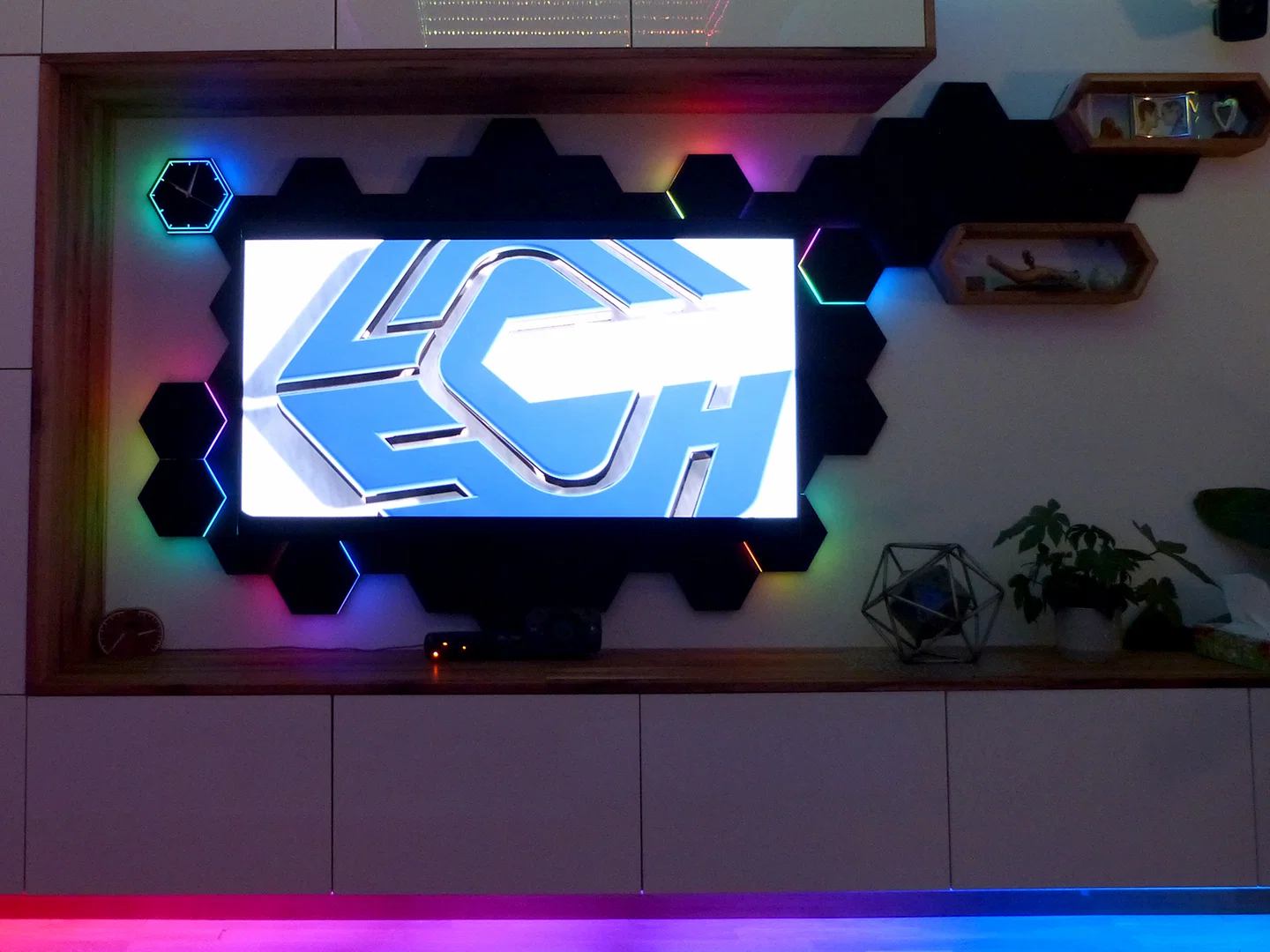

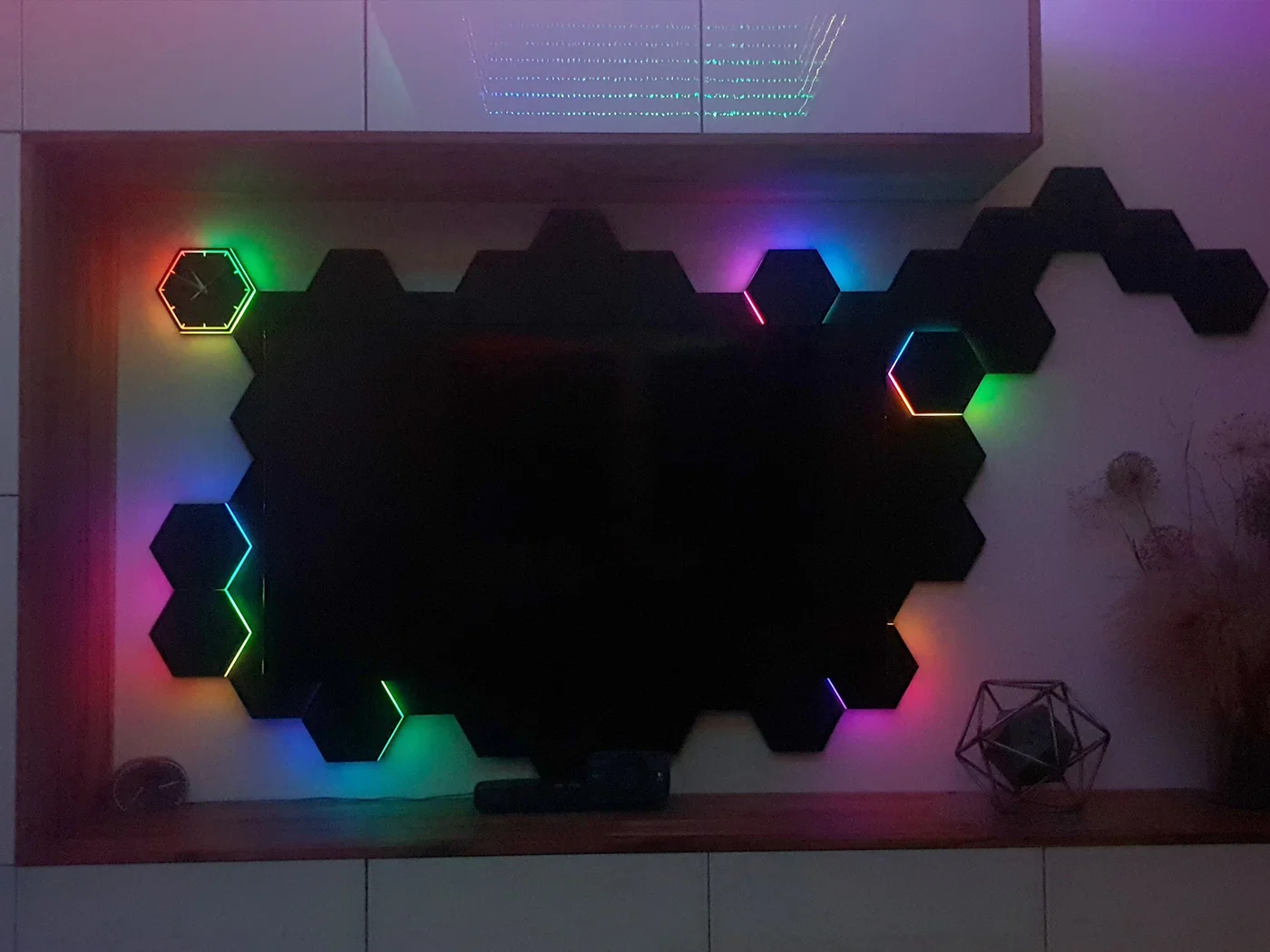

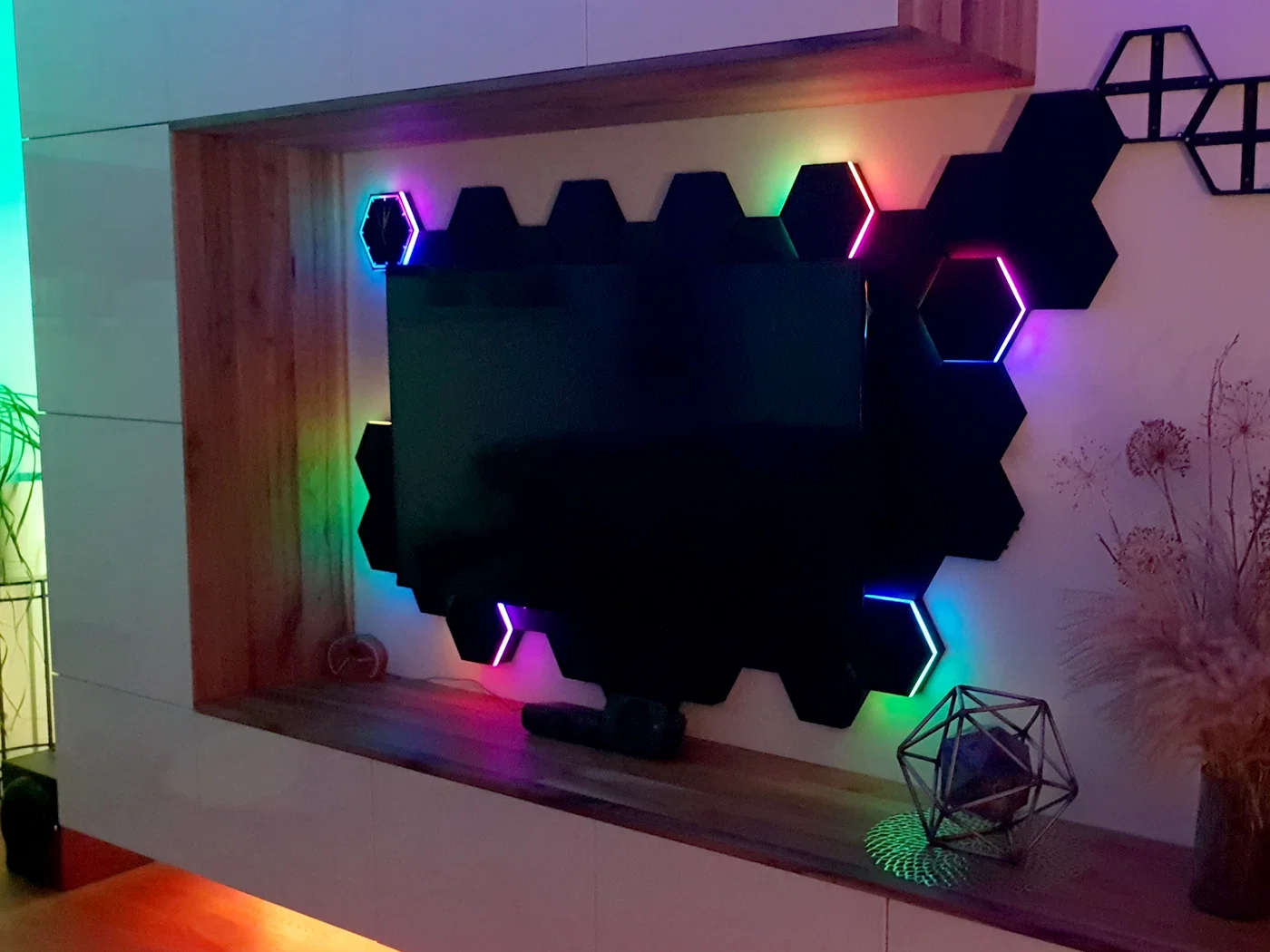

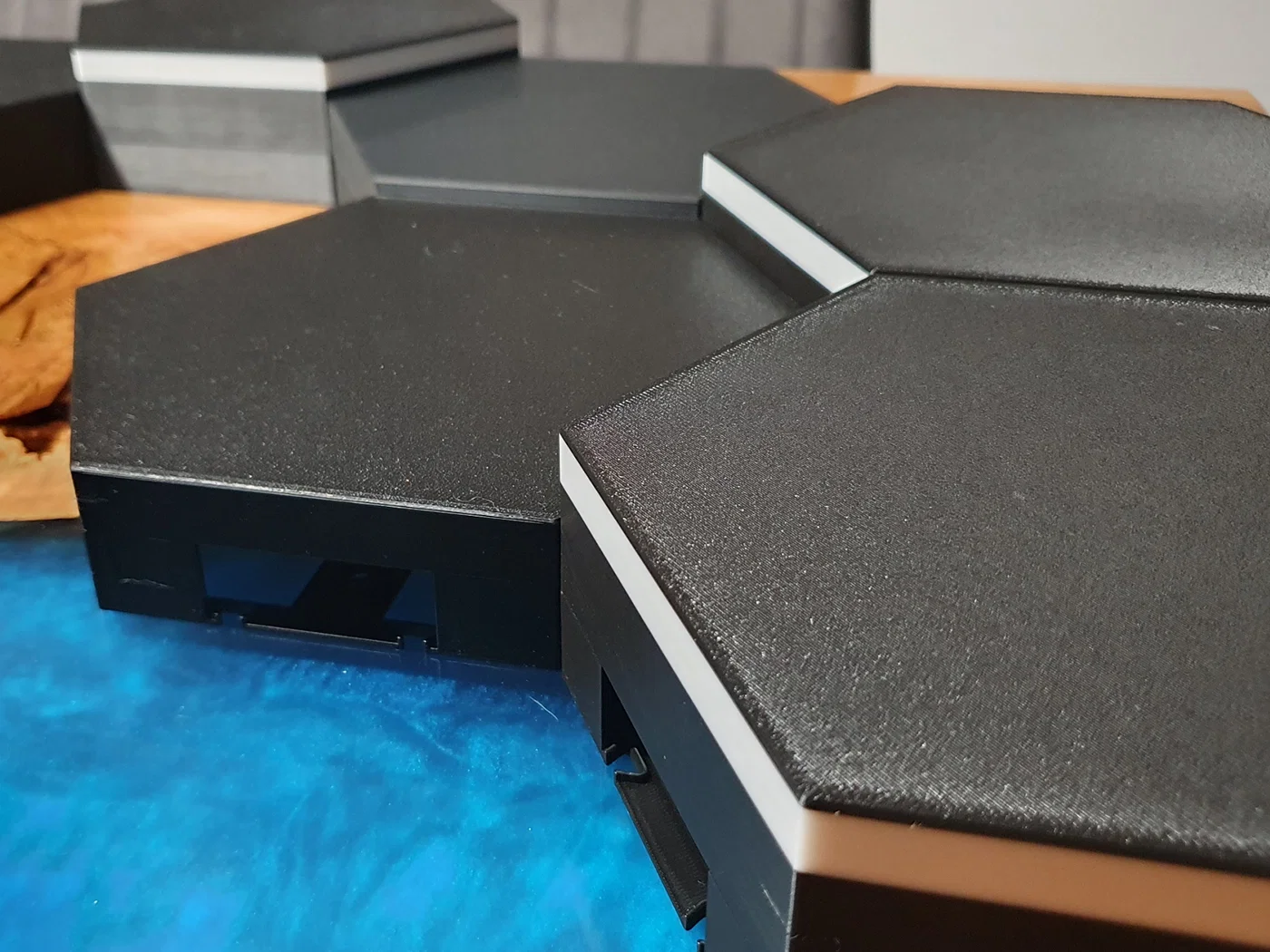

Ban đầu mình thiết kế bộ gạch lục giác (Hexagon tile) này để giấu dây từ TV. Vì vậy phía sau các tile có rất nhiều không gian để đi dây (cable management). Trên mỗi base plate có 4 khoen (eyelet) để dùng dây rút (zipties).

Do các tile có gắn nam châm để “snap” lên base plate, nên có thể tháo ra hoặc thay thế rất dễ, tiện nâng cấp và chỉnh sửa sau này.

Changelog:

Update 24.02.2024

Thêm Half và Quater Tiles kèm Base với nhiều mức chiều cao

Update 10.03.2024

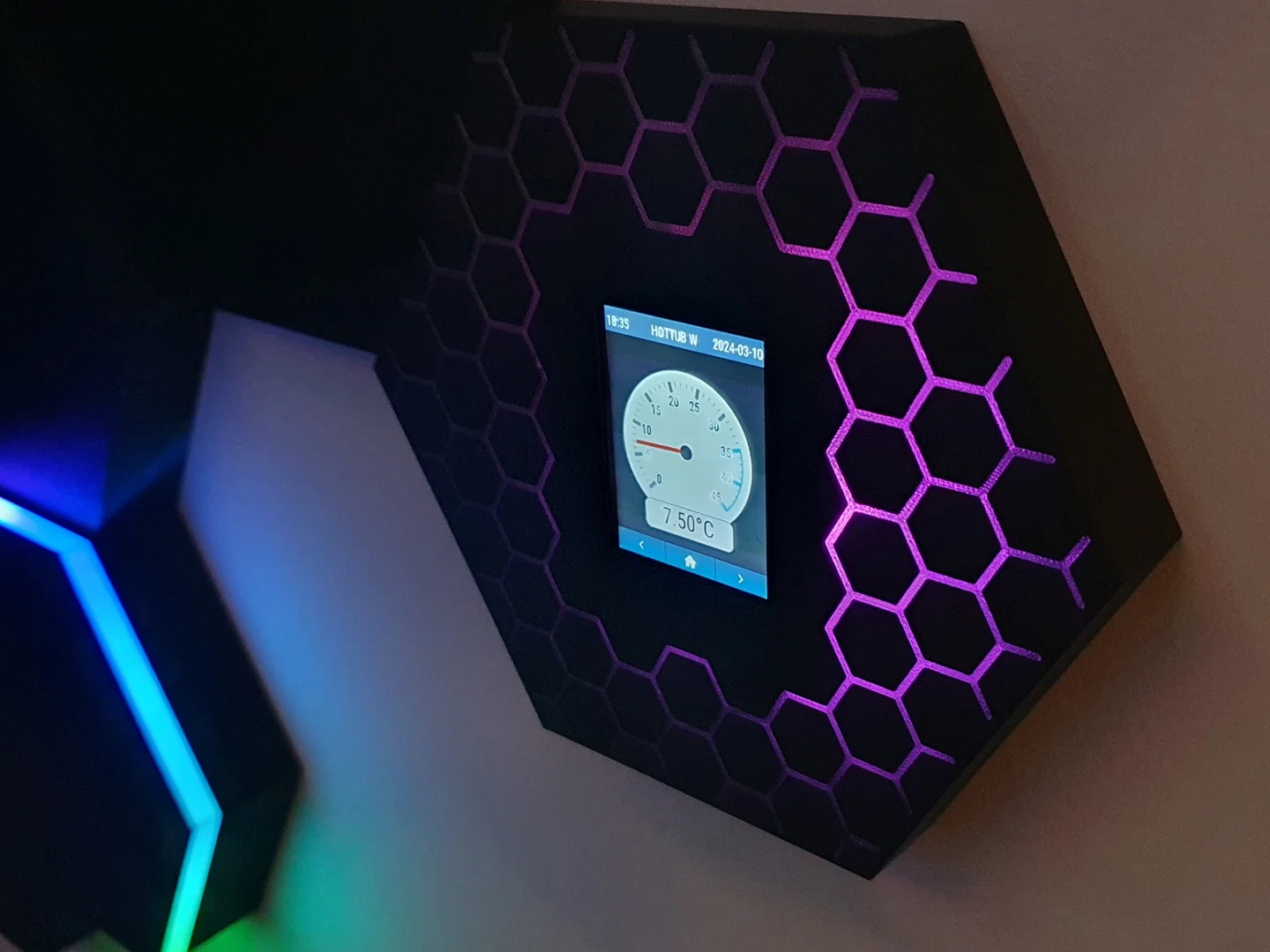

Thêm tile 15mm cho màn hình “ESP32-2432S028R” (CYD)

Features:

Parts and Sizes:

Kích thước tile tiêu chuẩn là 175 x 202mm.

Chiều cao có thể từ 20mm đến 55mm, tăng theo bước 5mm tùy base plate và loại tile bạn chọn.

Parts:

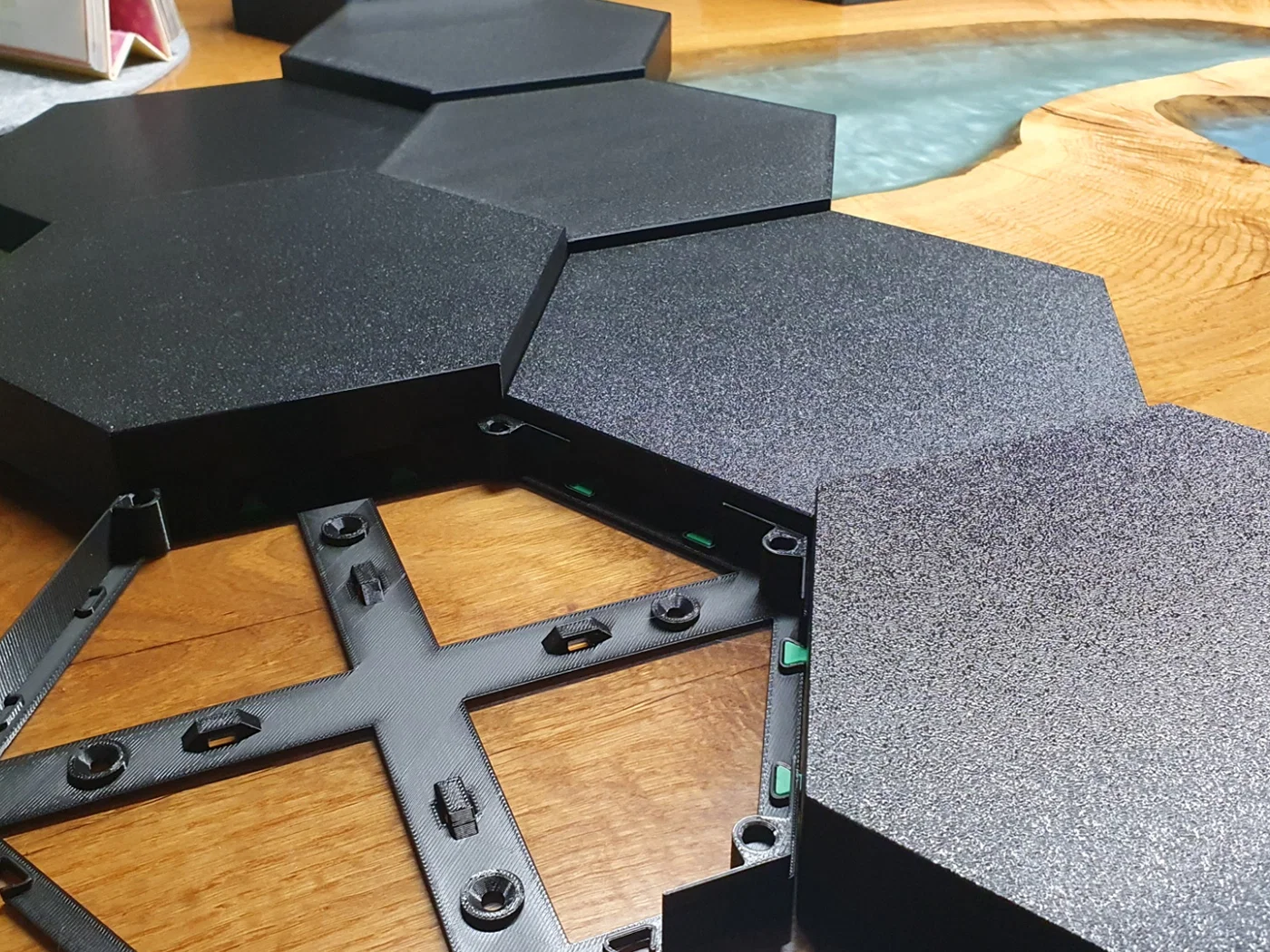

• Base Plate (10mm / 20mm)
• Base Plate - Half (10mm / 20mm)
• Base Plate - Quater (10mm / 20mm)

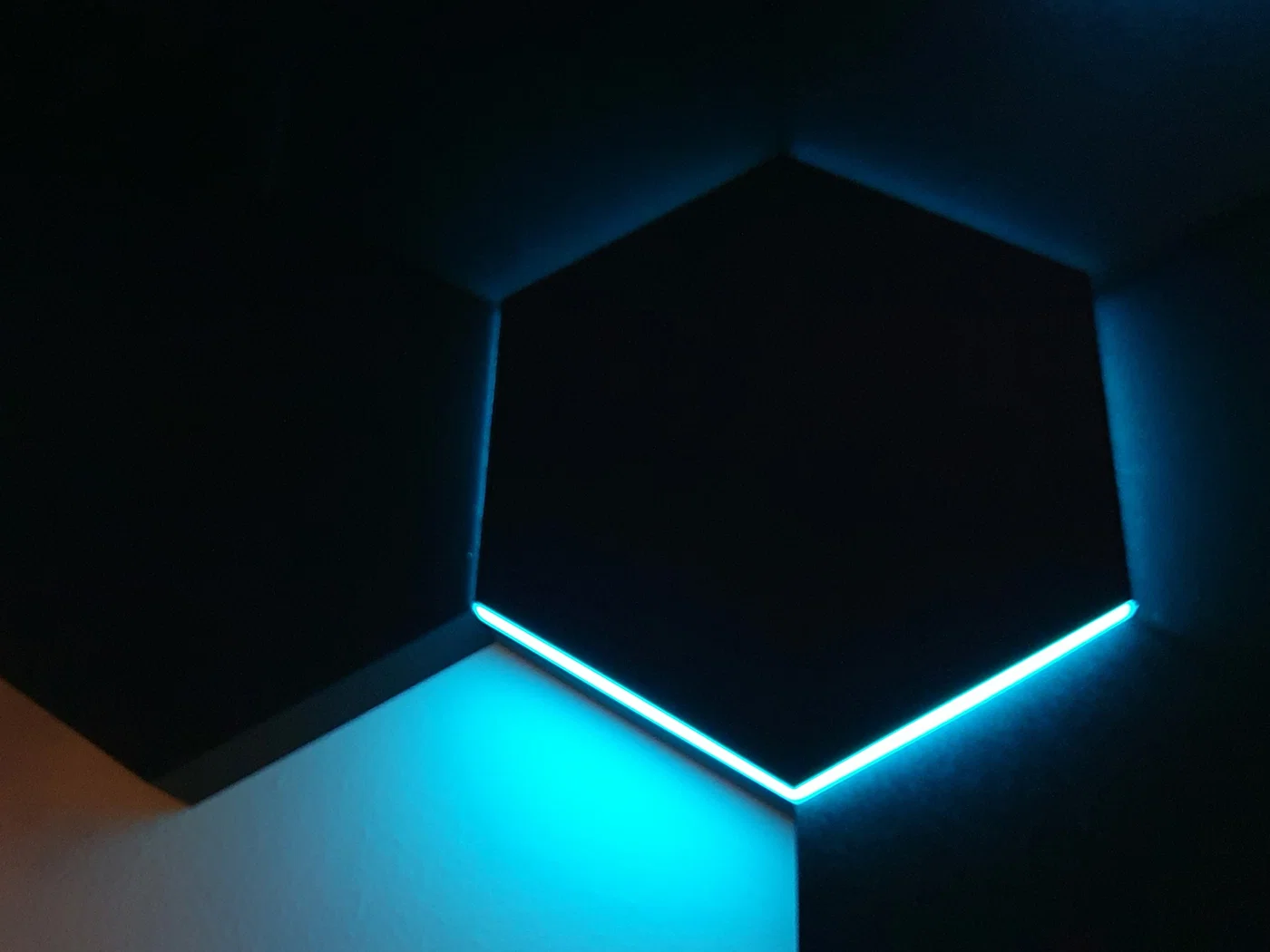

• Outside LED (Base + 25mm height)
• Outside LED (Base + 35mm height)
• CYD - Display Tile (Base + 15mm height)

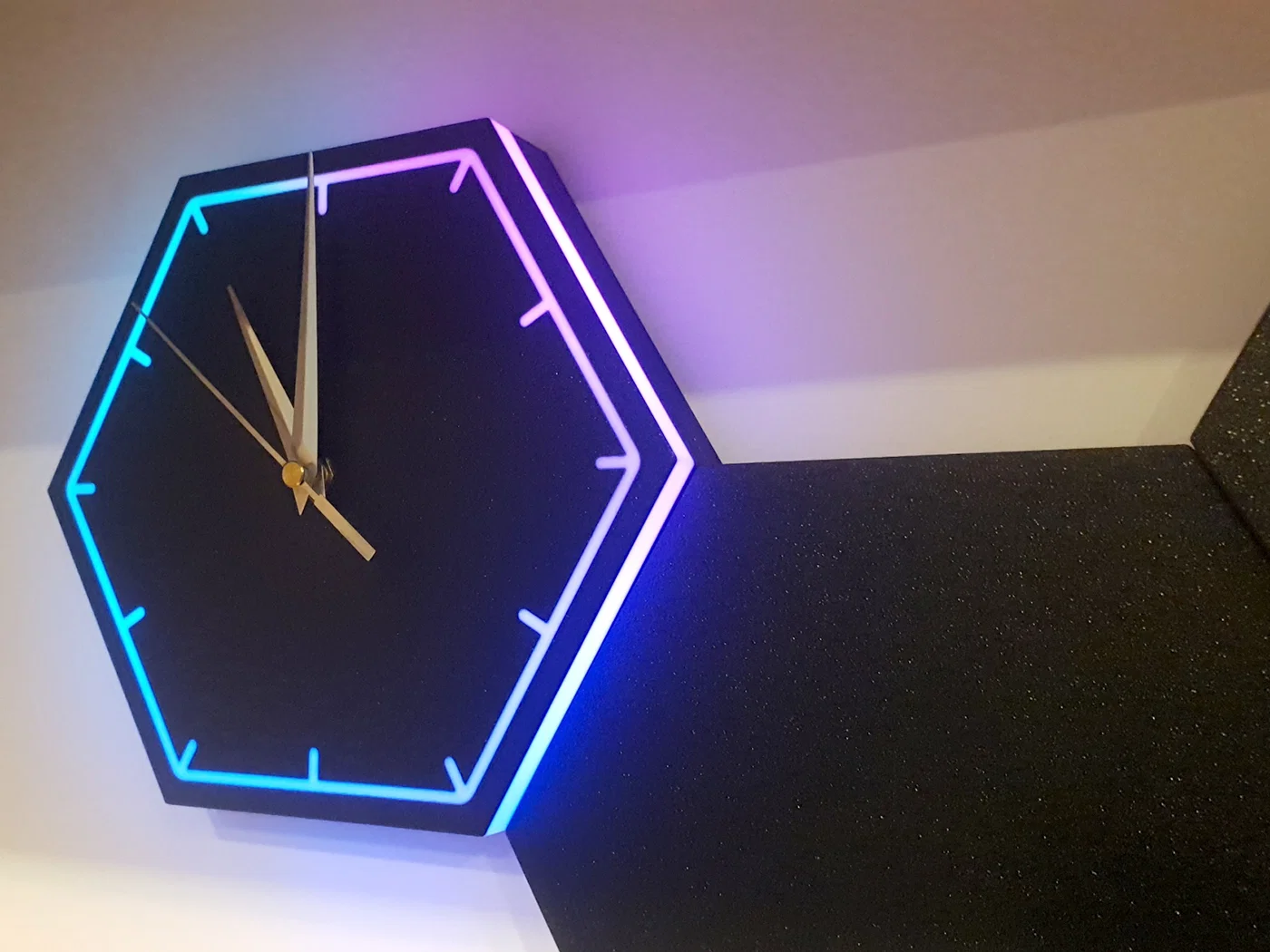

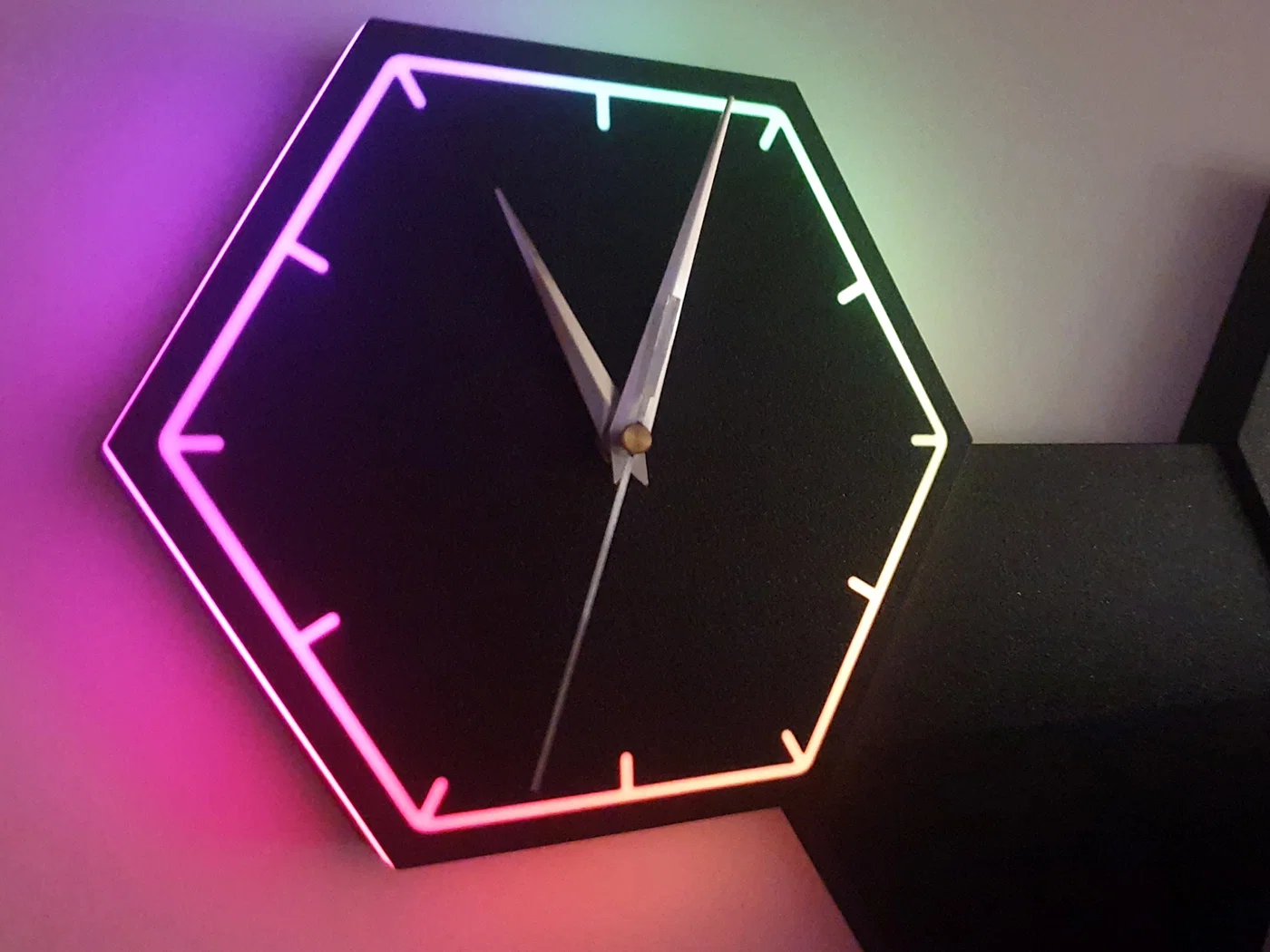

• LED Clock Tile (Base + 25m height)
• Cable Outlet (Base + 20mm heignt)
• Standard Tiles (Base + 10 / 15 / 20 / 25 / 30 / 35mm height)
• Half Tiles (Base + 10 / 15 / 20 / 25 / 30 / 35mm height)
• Quater Tiles (Base + 10 / 15 / 20 / 25 / 30 / 35mm height)
• Bowties để nối các Base Plate (bản tight hoặc loose fit – tùy theo cài đặt filament của bạn)

Chuẩn bị dự án

Trước khi bắt đầu, bạn nên phác thảo (Sketch) cách bạn muốn xoay/hướng các tile trên tường. File “Base Plates” gồm 7 phần riêng, trong đó có 6 phần có thể tháo rời từng cái để bạn định hướng đường đi dây và cách các base plate liên kết với nhau.

Nếu bạn bỏ qua bước này và in base plate mà không tháo các cạnh/miếng liên kết, bạn sẽ không có lỗ để gắn bowties nối từng tile với nhau, và việc căn thẳng hàng (align) sẽ khó hơn nhiều.

Dùng Bambu Studio để tùy biến:

Nhấp chuột phải vào base plate > split > to parts

Chuyển sang tab “Object” và xóa những phần không cần

Các LED Tiles cũng có thể split ra để tô màu dễ hơn.

Phần cứng ngoài (External Hardware)

• Nam châm D: 6mm, H: 3mm (6–12 cái mỗi tile)
• LED strip rộng 10mm tùy bạn chọn (mình dùng WS2812b)
• Bộ máy đồng hồ (clock mechanism) với trục dài 12mm (chỉ cần nếu bạn muốn làm tile đồng hồ)
• ốc vít lắp đặt

Filament sử dụng

• PLA - Black (cho Base và Tiles)
• PLA - White (cho phần tán sáng/diffusor của Tiles)

Lắp đặt

Lỗ gắn nam châm khá khít, mình dùng búa và một cây đột/pin để đóng nam châm vào đúng vị trí.
Lưu ý hướng nam châm. Tất cả phải cùng chiều để bạn có thể hoán đổi tile!
Nếu lỗ của bạn hơi lỏng (khác filament / setting) thì nên nhỏ một ít keo 502 (superglue) trước khi ép vào lỗ.

Với các cover plate, nhớ cẩn thận hơn khi dùng búa.

Bowties có thể press-fit vào vị trí

Bắt vít Base Plates lên tường

Lắp LED strip vào các LED Tiles

Gắn các Tiles và sắp xếp/đi dây (cable management)

Chúc bạn làm vui vẻ!
