Giá đỡ chân cho thiết bị nâng tấm thạch cao cũ

Đây là một chiếc cần cẩu tấm thạch cao cũ, tôi không biết nó thuộc thương hiệu nào. Nhưng nó hoạt động vẫn tốt. Các tấm hỗ trợ - nơi tấm thạch cao được đặt lên đều bị hư hỏng. Ở một thời điểm nào đó, nó đã được sửa chữa nhanh chóng bằng một giải pháp "tạm thời" - một số dây. Vì bạn tôi đã cho tôi mượn cần cẩu miễn phí, tôi đã quyết định "sửa" nó cho anh ấy. Tất nhiên, các bộ phận thay thế không còn có sẵn để mua mới nữa.

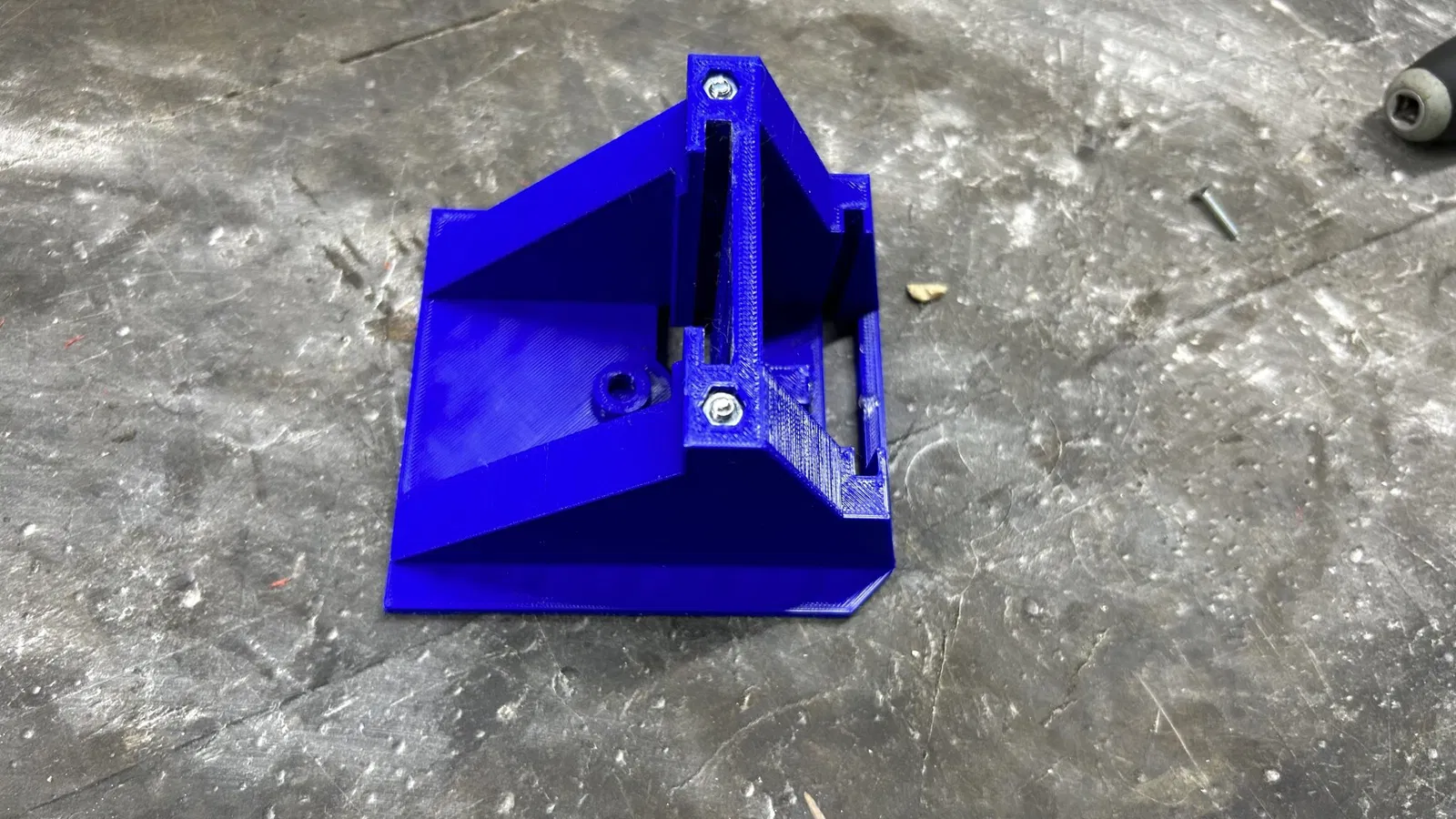

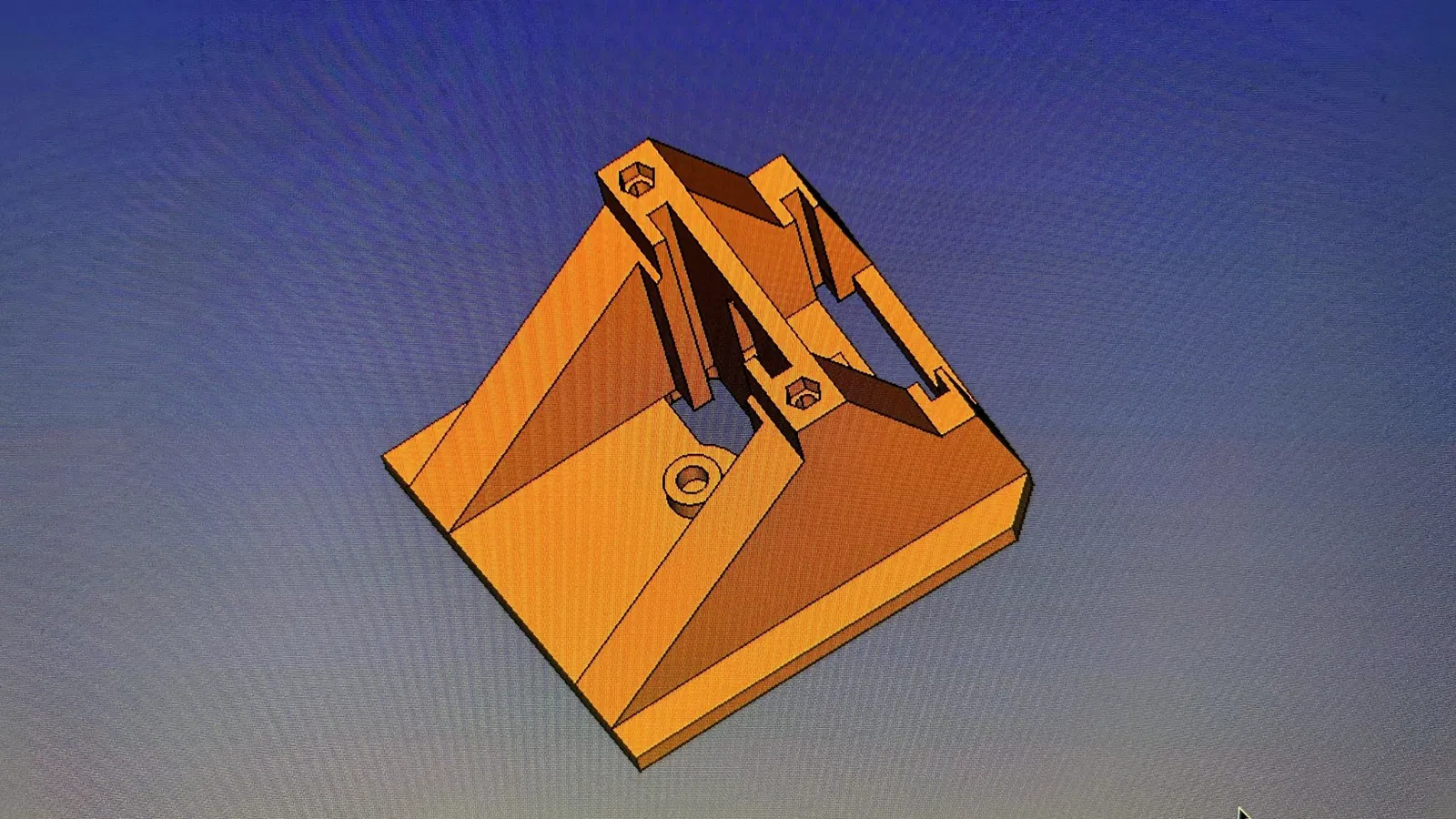

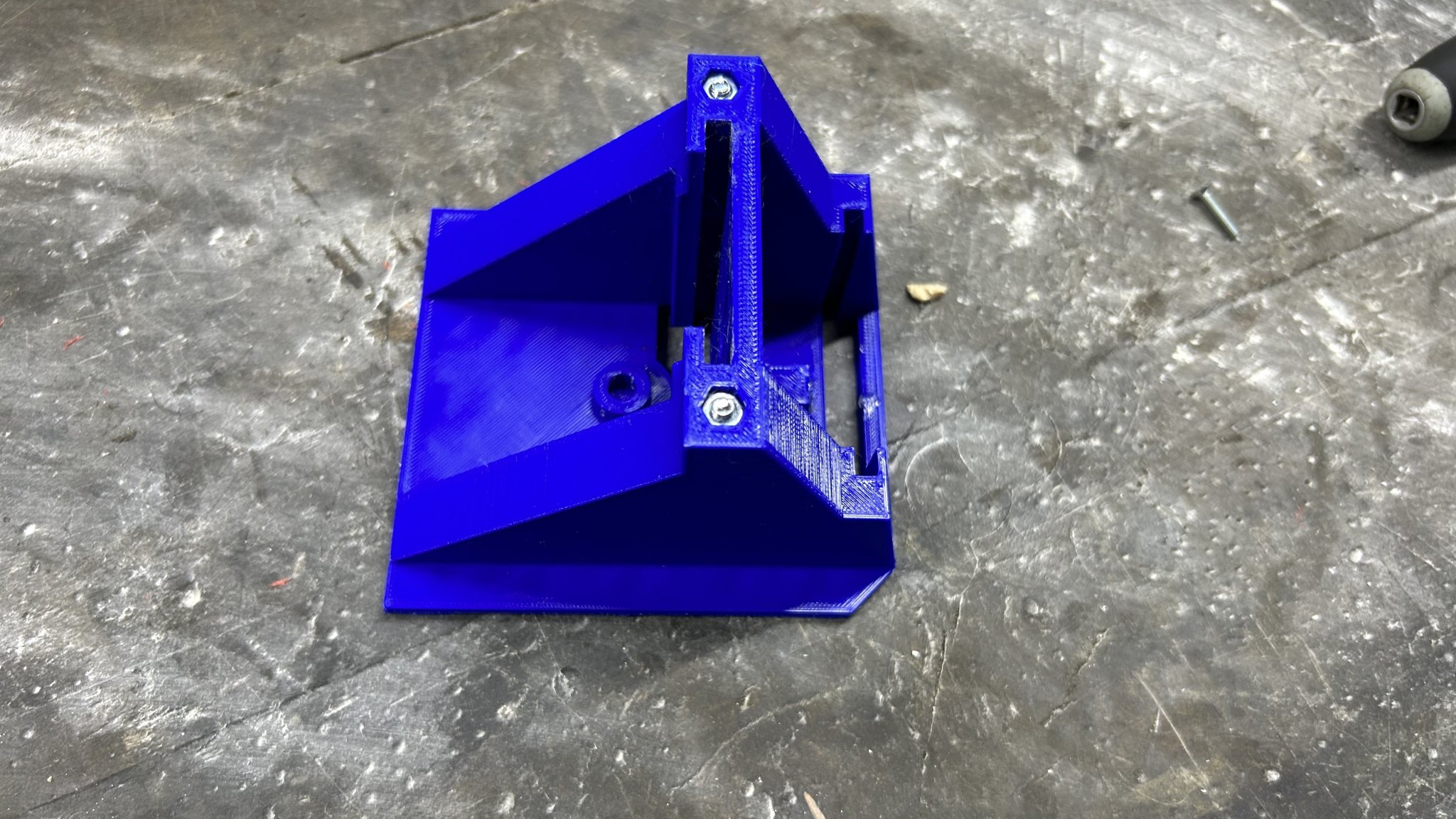

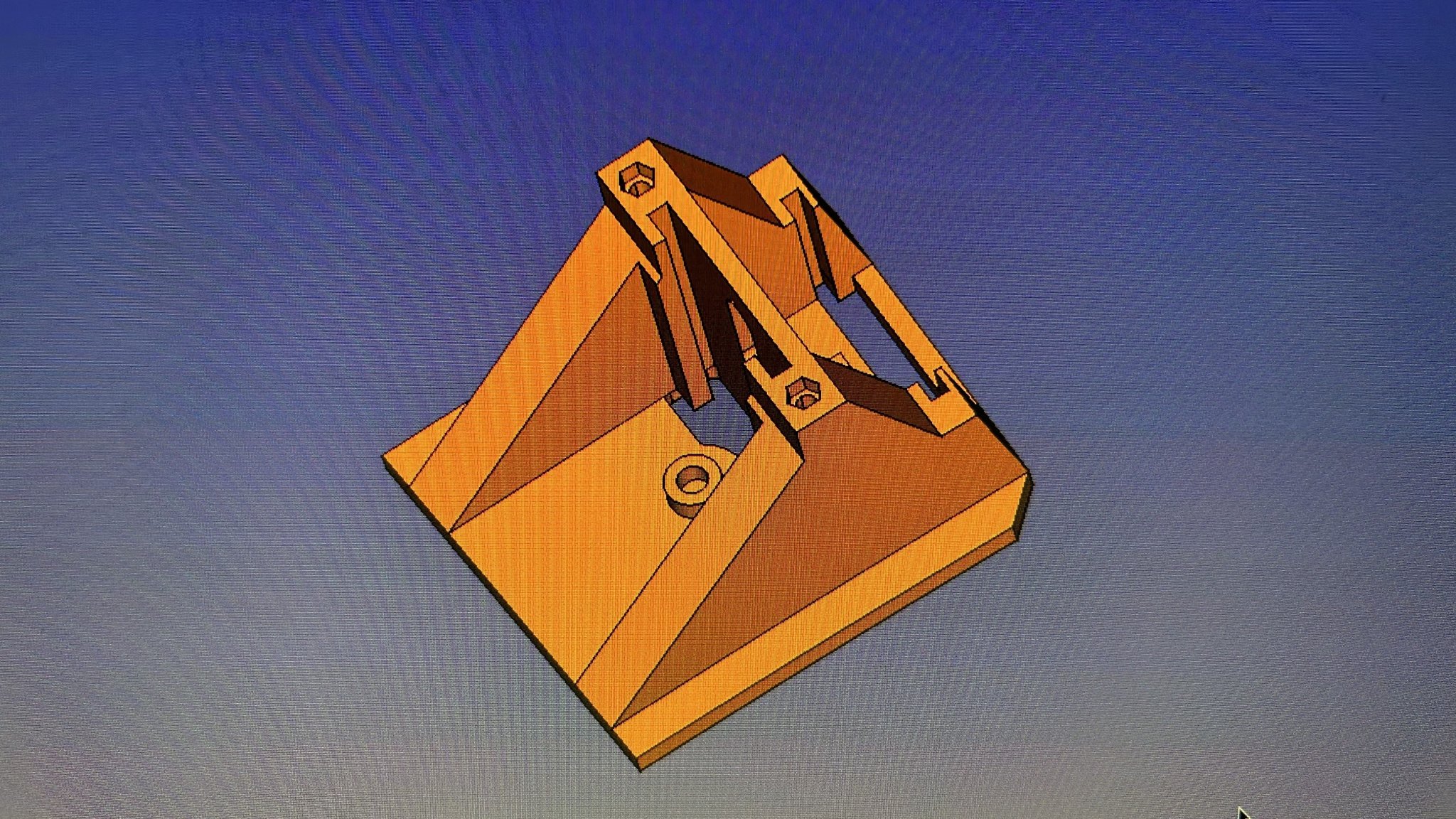

Tôi đã làm tấm dày hơn 3mm so với bản gốc và các tường bên dày 10mm thay vì 4mm để có đủ vật liệu để đặt hai bu lông M4 với đai ốc ở đầu bên kia nhằm làm cho nó cứng cáp hơn. Các bu lông nên giúp ngăn chặn các lớp tách rời. Một tấm hỗ trợ hình tam giác bổ sung là không cần thiết và chỉ làm phức tạp thêm thiết kế và sau đó là in ấn.

Sẽ xem trong những tháng tới xem bản nâng cấp có giữ vững hay không.

Tôi đã sử dụng Flashforge PLA với 3 lớp viền, 4 lớp trên cùng và 4 lớp dưới cùng với 5% độ đầy Gyroid. In trên Aquila. Thời gian in là 6 giờ và tiêu tốn 70 gram vật liệu.

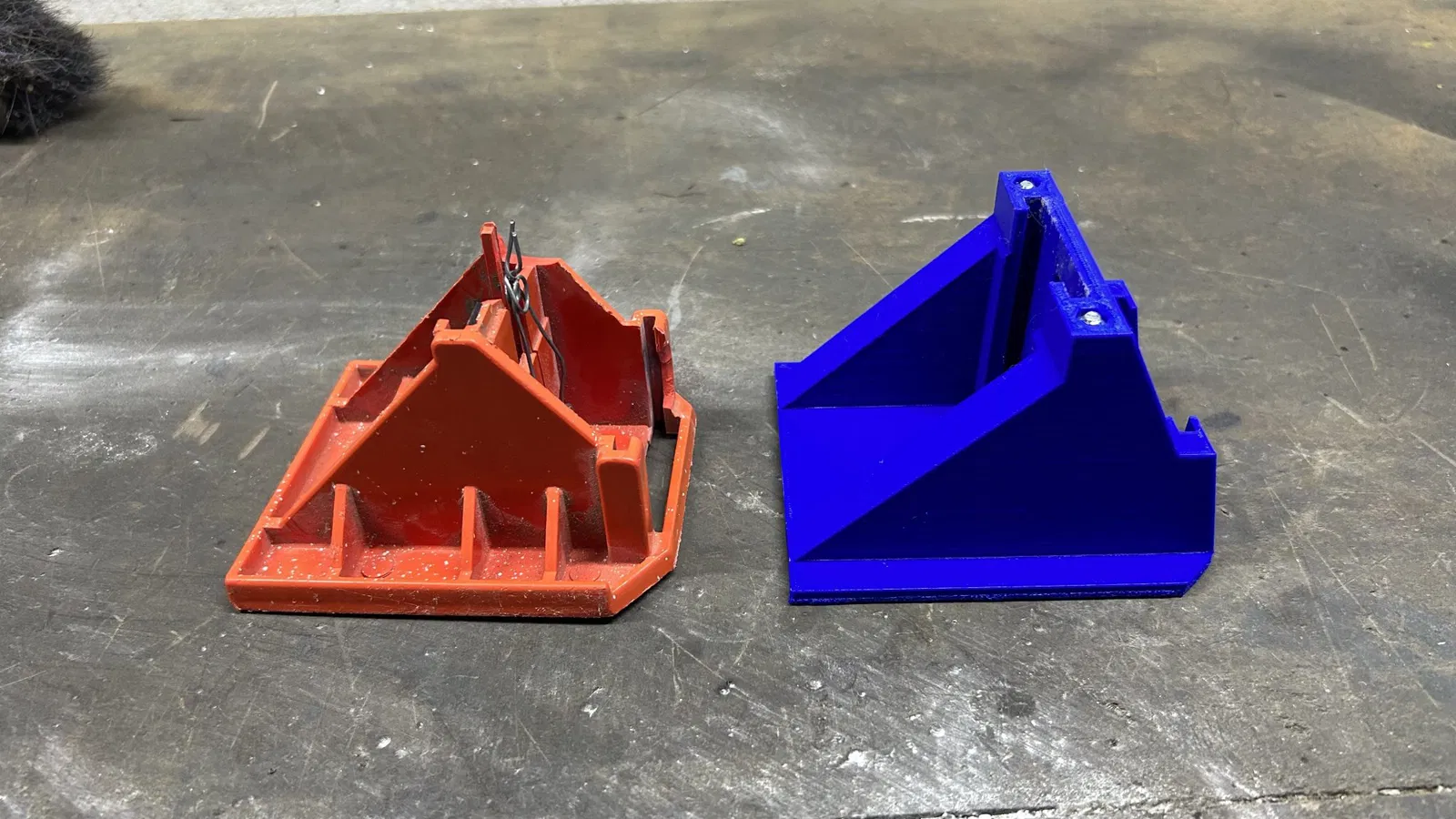

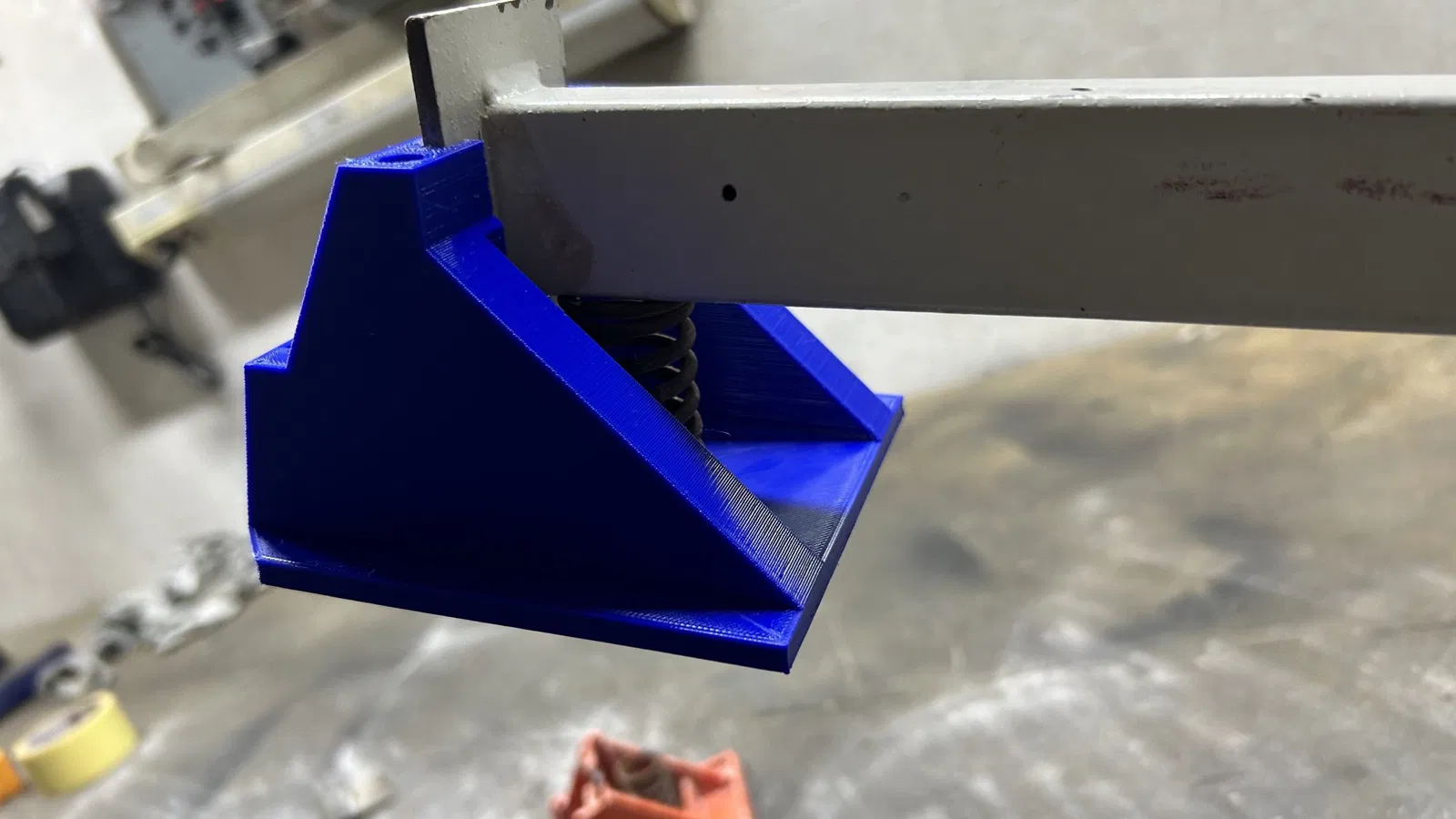

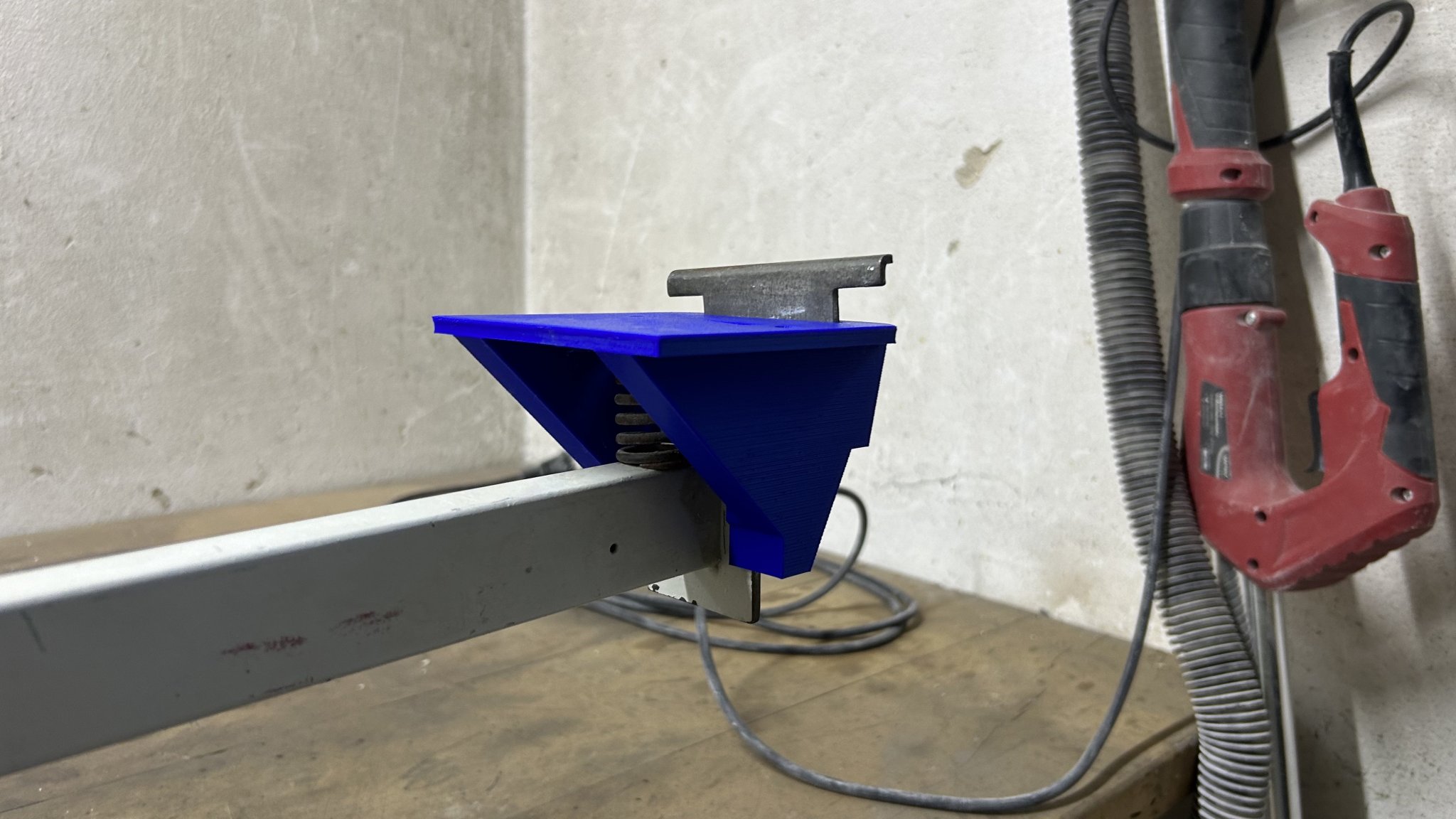

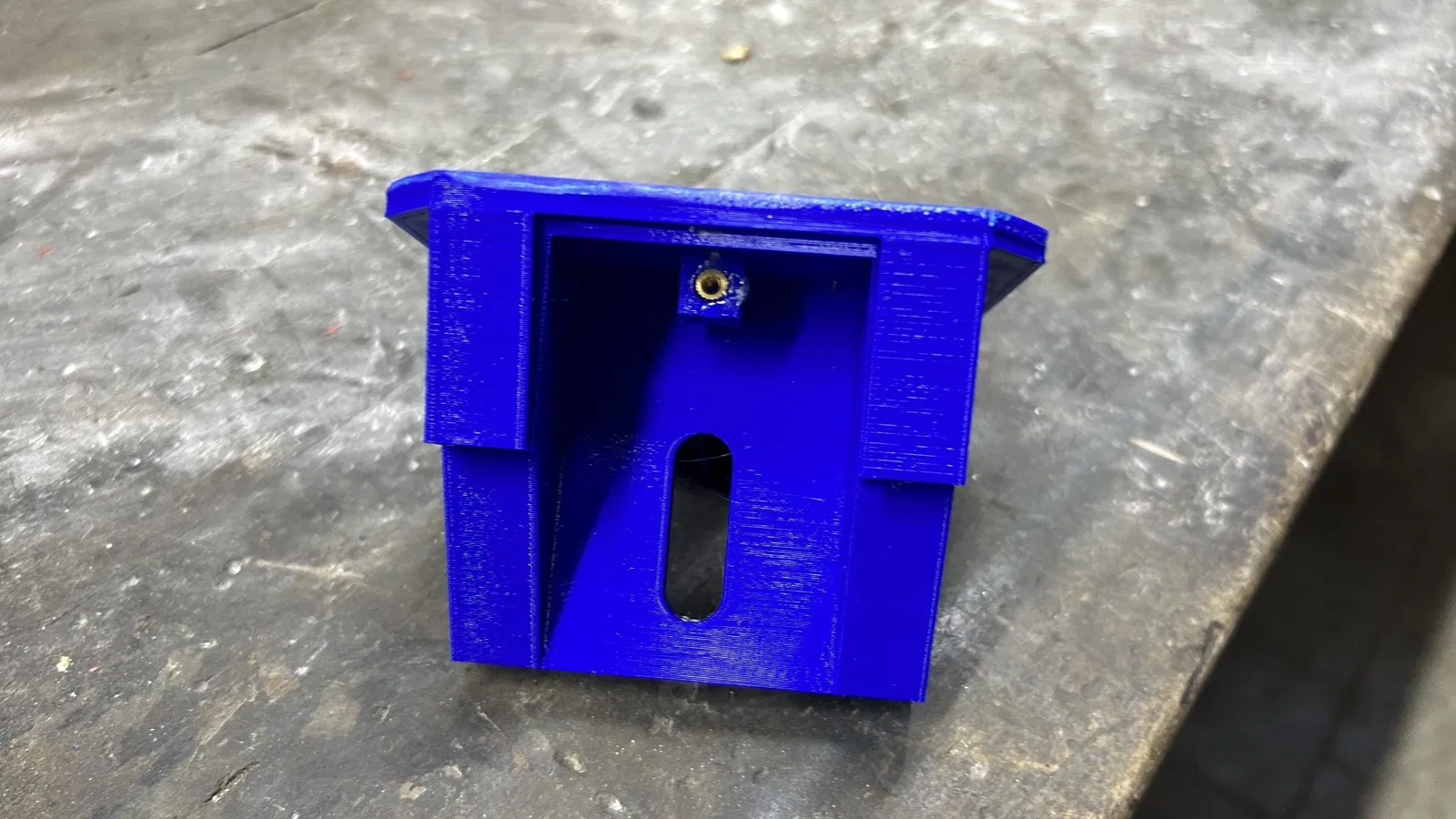

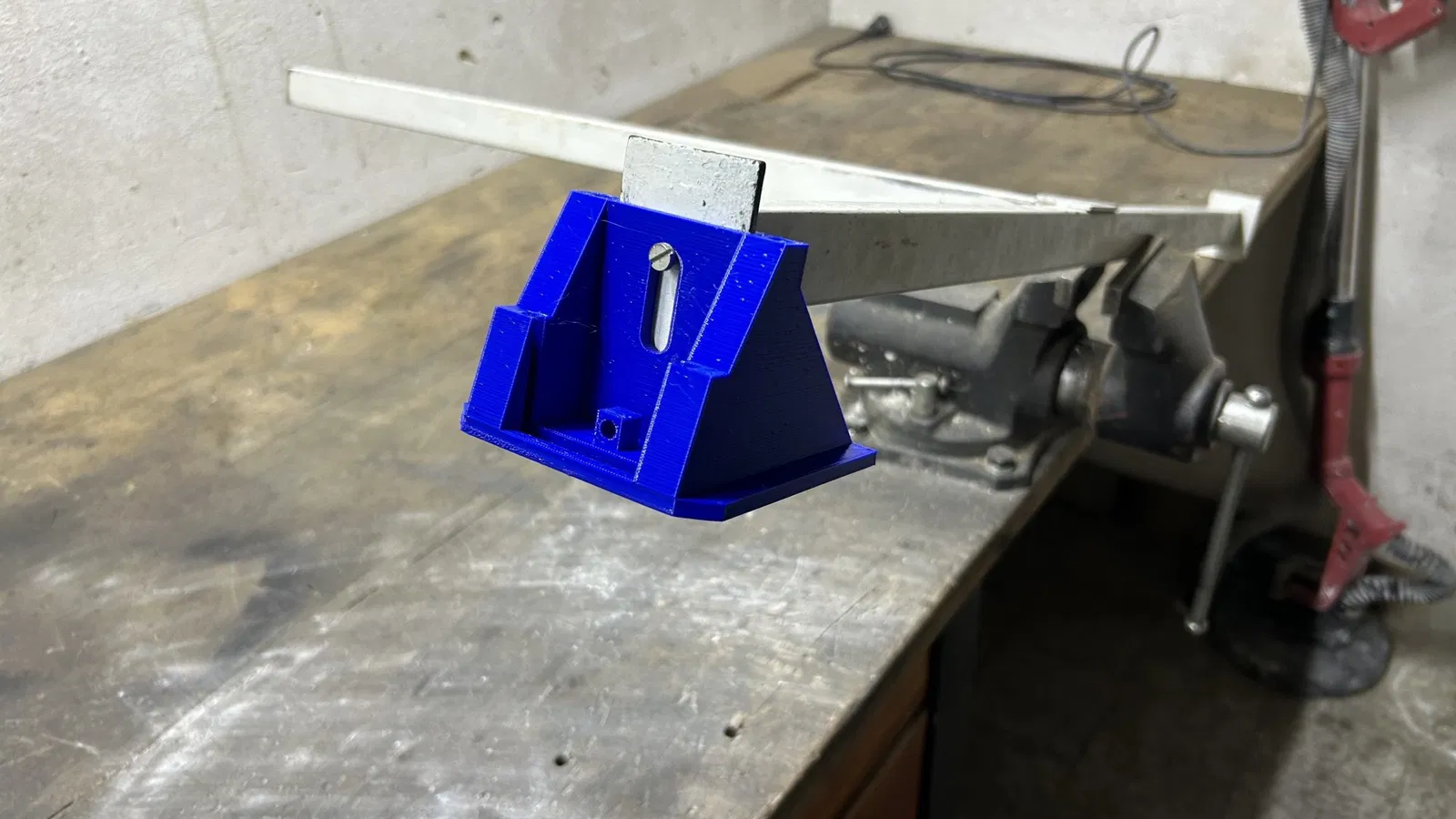

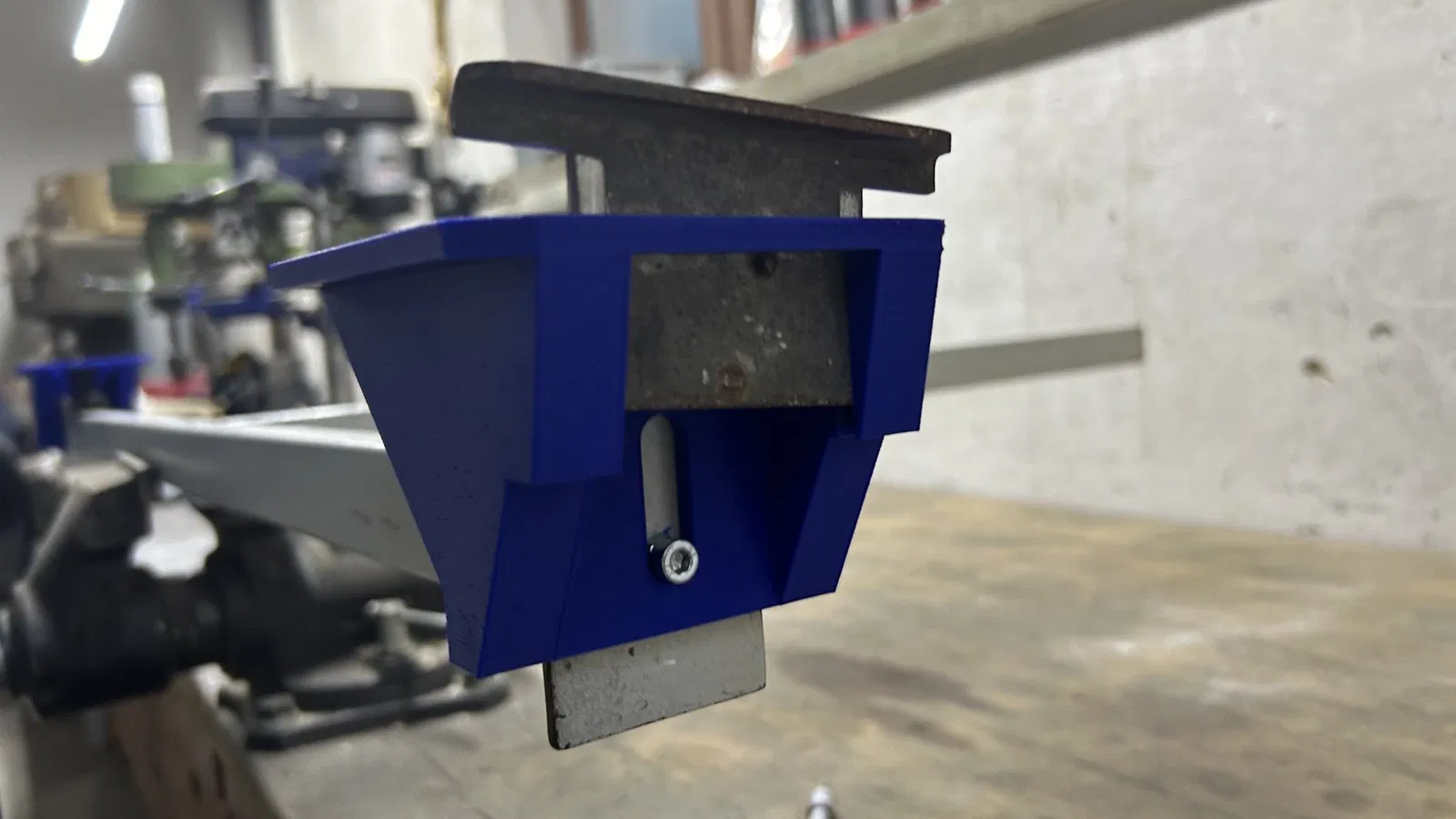

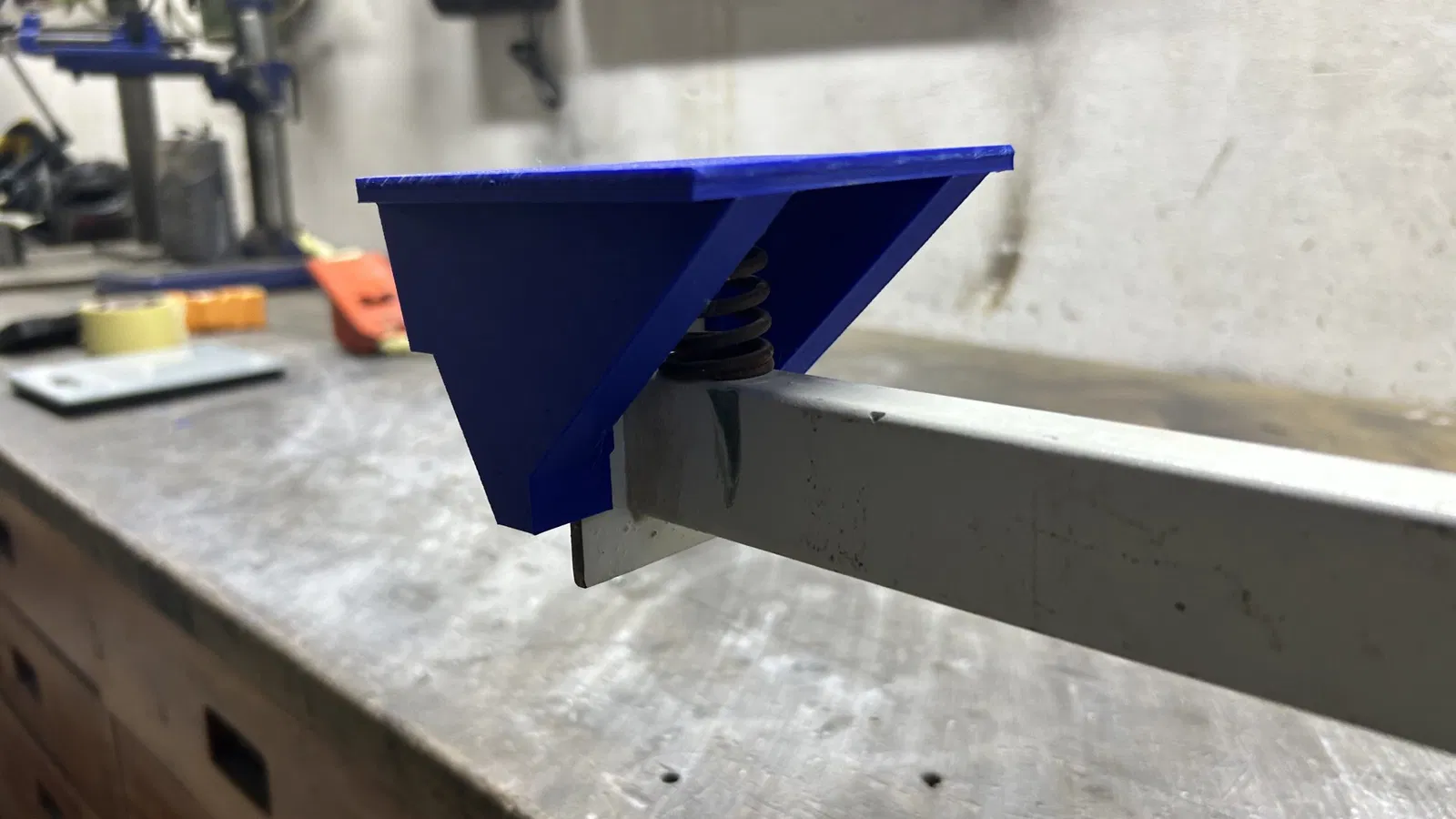

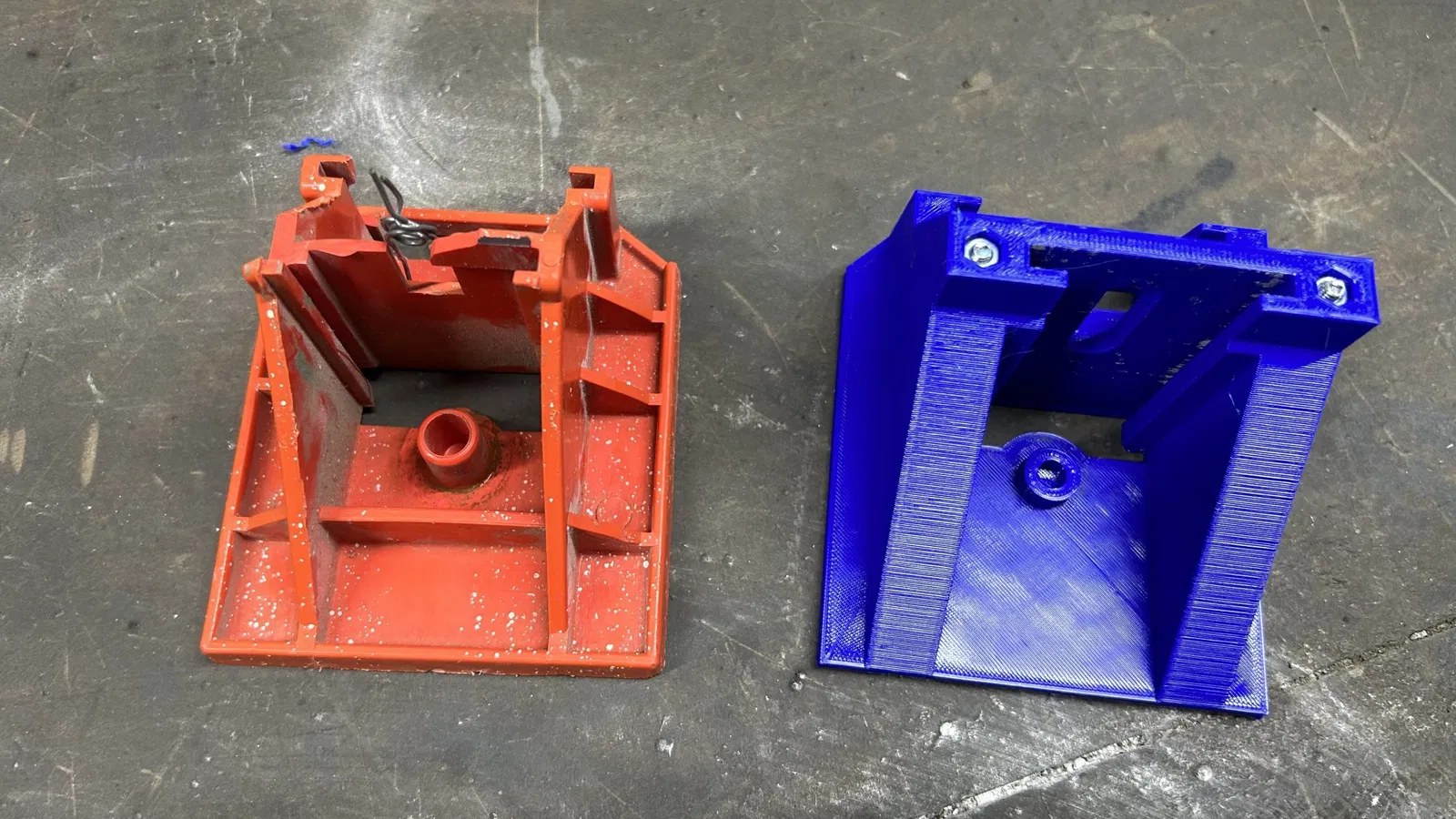

Đã thêm hình ảnh của bộ phận gốc và bộ phận đã in. Có thể có những người DIY khác cũng cần thứ gì đó như thế này.

Xin lỗi vì những bức ảnh không được đẹp, xưởng của tôi chủ yếu là một nơi hàn/mài bẩn thỉu chứ không phải là một studio chụp ảnh.
