Trứng Phục Sinh Đa Màu với 3D Color Composition

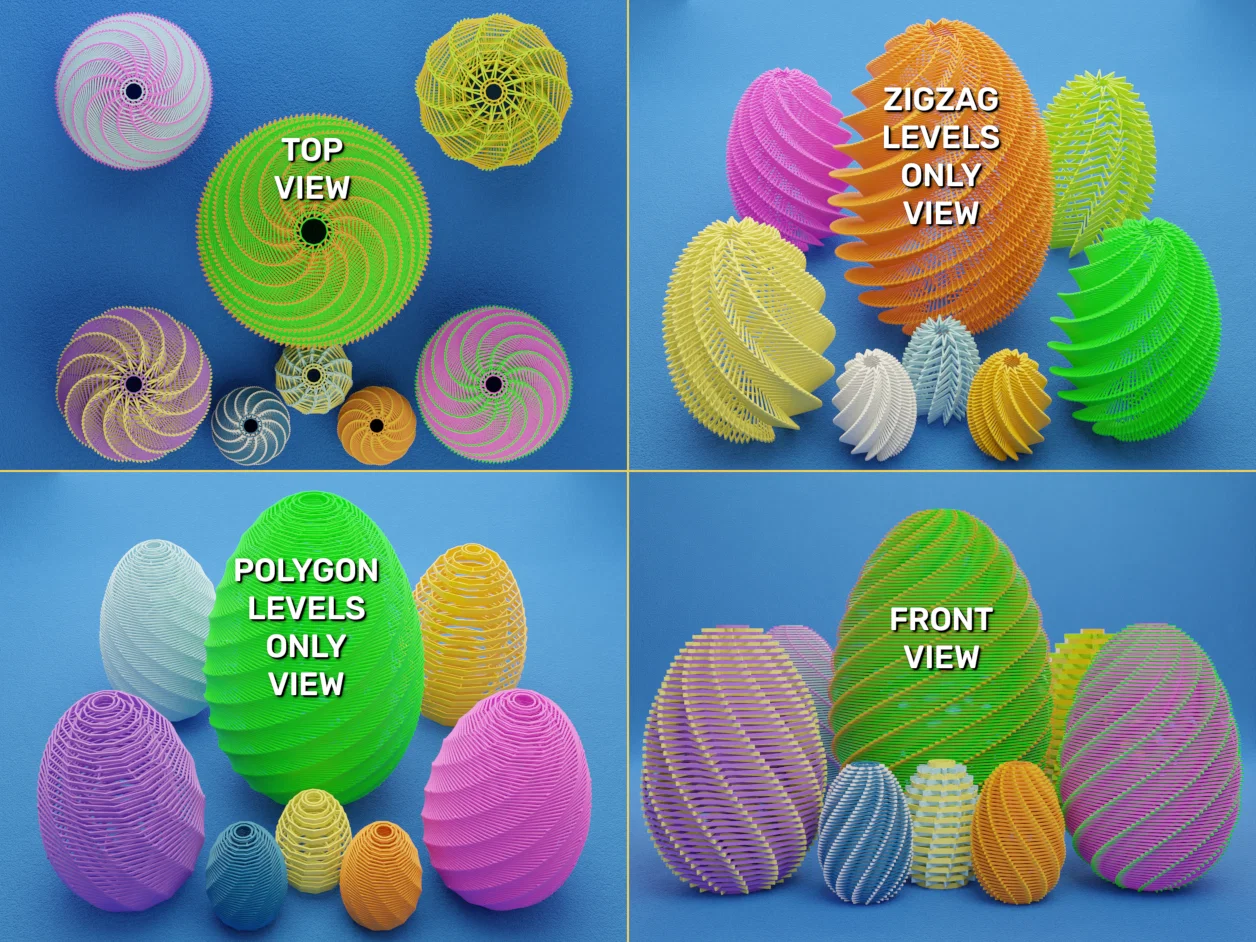

Đây là mấy mẫu trứng Phục Sinh multicolor gồm 2 phần. Một phần được tạo từ các tầng đa giác (khối mười hai mặt – dodecahedrons), phần còn lại là các tầng dạng zigzag. Hai phần này được đan cài (interlaced) vào nhau. Nếu bạn có máy in multicolor thì có thể set màu khác nhau cho từng phần. Các tầng đa giác sẽ “áp” màu lên bản in nhiều hơn, nhưng tuỳ góc nhìn mà mức độ trội sẽ khác nhau. Dù thiết kế chỉ có 2 màu, mình vẫn gọi là Multicolor Easter Egg vì phối màu sẽ thay đổi theo góc nhìn.

Trong file tải về có cả tá biến thể trứng, với 3 kích thước (32mm, 64mm và 96mm), và mỗi kích thước có 4 biến thể độ cao tầng (0.4 mm, 0.8 mm, 1.2 mm và 1.6 mm).

Con mèo nhà mình mê bản 32 mm, nên coi như một món đồ chơi cho mèo cũng rất ổn. Mình nghĩ là do thiết kế làm nó lắc lư (wobble) khi chơi.

Chi tiết thiết kế

Các đường line trên tất cả model đều rộng 0.4 mm, thiết kế để in bằng một đường line duy nhất với nozzle tiêu chuẩn 0.4 mm. Bạn có thể scale model lên/xuống theo mọi chiều để khớp với bề rộng nozzle nếu đang dùng nozzle kích thước khác.

Khối dodecahedron bên ngoài có các điểm gắn tại các đỉnh “zig” nằm bên dưới, và một khối dodecahedron bên trong sẽ gắn vào các đỉnh “zag”. Mỗi cặp tầng kế tiếp sẽ được xoay 1/11 vòng tròn để tạo hiệu ứng xoáy (swirl).

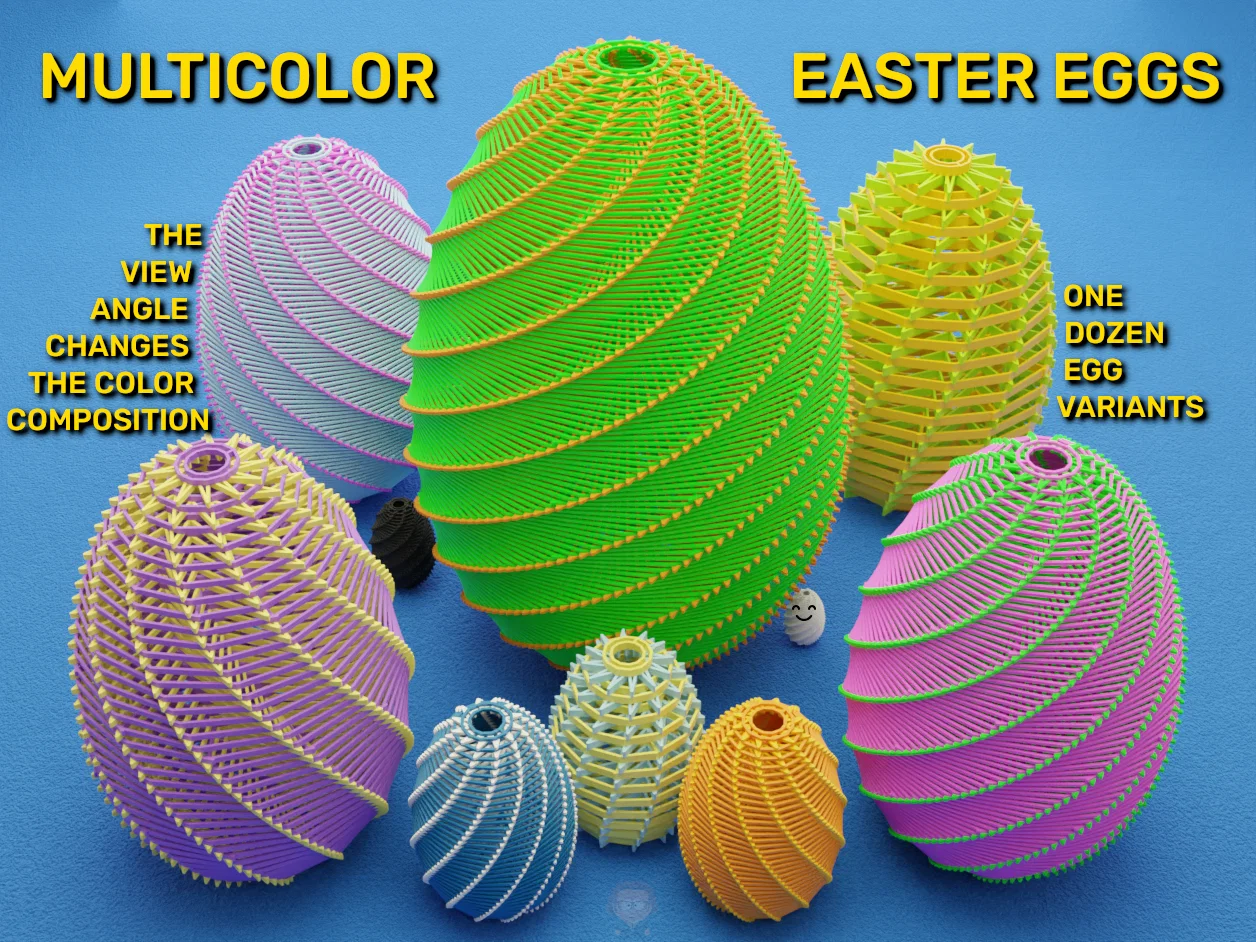

Các model trong ảnh bìa đều là phiên bản tầng cao 0.4 mm, ngoại trừ: mẫu 64 mm phía trước bên trái có tầng cao 0.8 mm, mẫu 32 mm phía trước chính giữa có tầng cao 1.2 mm, và mẫu 64 mm phía sau bên phải có tầng cao 1.6 mm. Có 3 model được mirror theo trục X nên hướng xoáy sẽ quay ngược lại.

Mẹo in (Printing Tips)

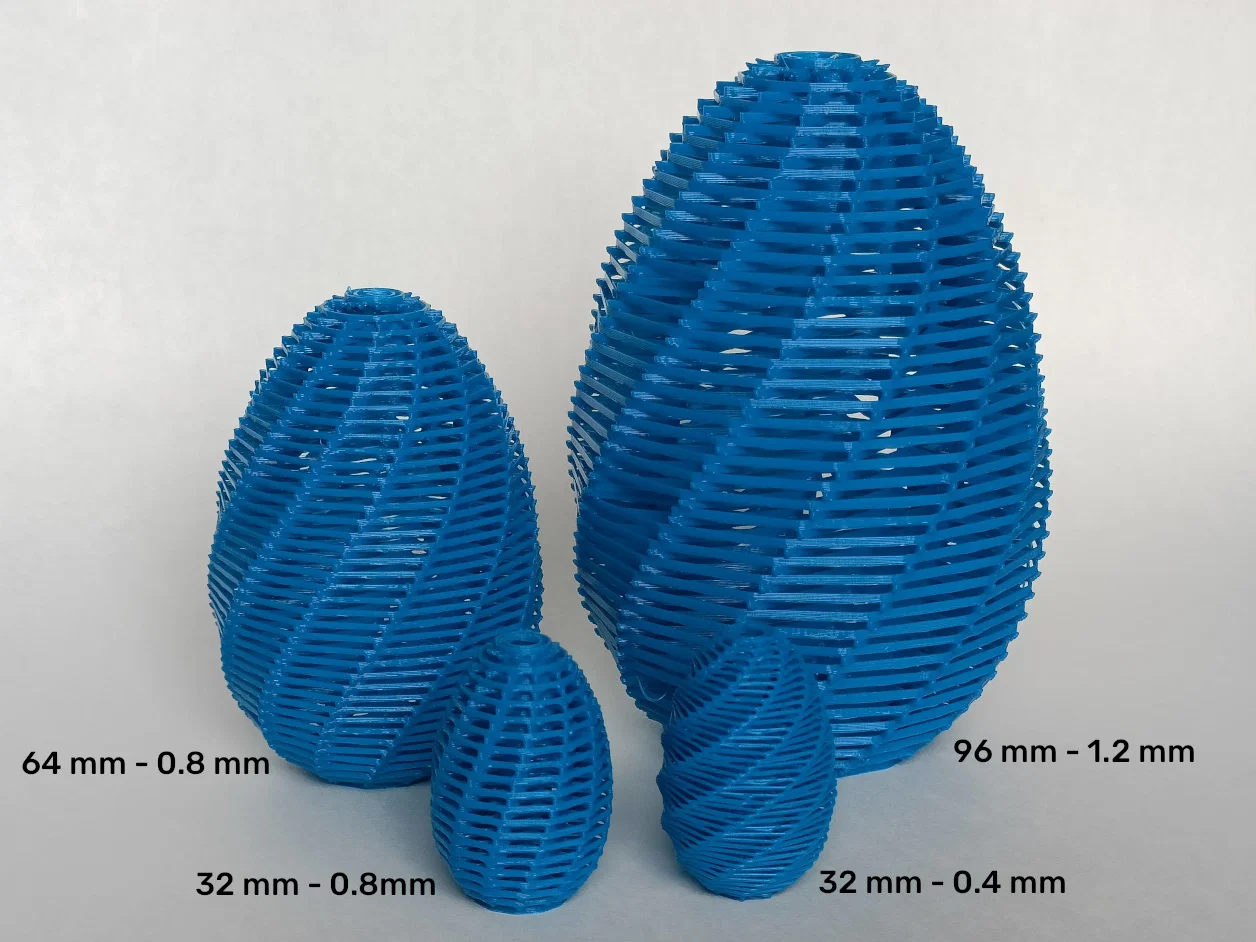

Tầng thấp nhất và tầng cao nhất có thể hơi khó in vì độ dốc thấp và phần overhang của các tầng kế tiếp khá nhiều, đặc biệt với model kích thước lớn hoặc layer height lớn. Model khó nhất sẽ là bản 96 mm với tầng 1.6 mm. Vì vậy bạn có thể cân nhắc cắt bỏ một cặp tầng ở trên và dưới của các model 64 mm, hoặc cắt vài cặp ở các model 96 mm để dễ in hơn. Bạn chỉ cần hạ model xuống thấp hơn build plate trong slicer để loại bớt một số tầng phía dưới. Mình đã phải cắt bỏ 2 tầng dưới của bản 96mm-1.2mm mình in, mà như vậy thì vài tầng dưới vẫn hơi lem nhem. Nếu bạn có hệ thống cooling thật tốt, có thể bạn sẽ in được các tầng thấp nhất của các model lớn ổn hơn, nên các model mình đăng vẫn giữ nguyên đầy đủ tất cả các tầng.

Mình rất muốn được xem các bản in multicolor của mọi người. Mình không có máy in multicolor, nên các bản mình in đều là single color, nhưng ít nhất cũng chứng minh là model in được.

Kỹ thuật Alternating Levels

Mình thấy kỹ thuật xen kẽ các tầng với màu khác nhau kiểu này khá hay. Nếu bạn cũng thấy vậy, cho mình xin một like cho thiết kế này nha.

Mình chưa thấy kỹ thuật này được dùng ở model 3D nào khác, nên nếu ngoài kia có mẫu nào tương tự thì mình cũng tò mò muốn xem. Nếu bạn biết mẫu nào, thả link ở phần bình luận giúp mình với.
