WatchMi: Remote controller Knomi 2 cho Klipper (Standalone)

Mình rất thích Knomi V2, các tính năng được bổ sung thật sự rất hữu ích. Tuy nhiên, mình sẽ không bao giờ gắn nó lên printhead.

Vì vậy mình muốn làm cho nó linh hoạt hơn, để ai đang dùng Klipper cũng có thể dùng nó theo một cách thật sự có ý nghĩa.

Đó là lúc dự án này bắt đầu. Sao không làm nó thành thiết bị độc lập (standalone), chạy bằng pin để bạn có thể theo dõi máy in ở bất kỳ đâu trong nhà?

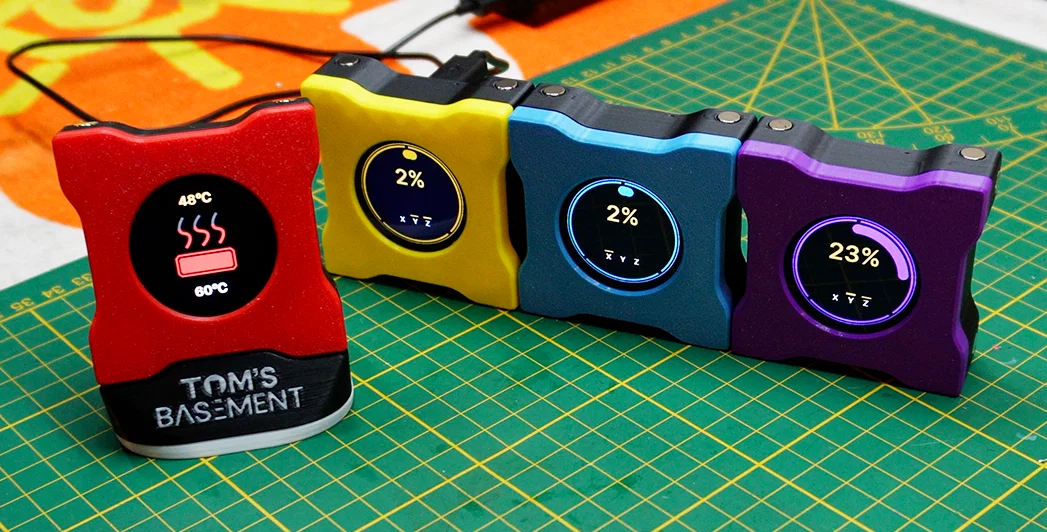

Đây là WatchMi!

Video tutorial :

Bill Of Material

👉 Knomi V2: https://s.click.aliexpress.com/e/_DD7ijPf or https://shrsl.com/4g6t4

👉 PCB USB-C: https://fr.aliexpress.com/item/1005005622763156.html
👉 LiPo battery: https://s.click.aliexpress.com/e/_DCrhTd7
👉 Vít M3x16 (x4): https://s.click.aliexpress.com/e/_DFerrjR
👉 Tán ren nhiệt (brass inserts) M3xL4xOD5 (x4): https://s.click.aliexpress.com/e/_DdHIb25
👉 Dây 24 AWG: https://s.click.aliexpress.com/e/_DCvDyfT
👉 Pin header 2.54mm: https://s.click.aliexpress.com/e/_DnkEESD
👉 Nam châm 6x3 : https://s.click.aliexpress.com/e/_DBgEY5J
👉 Công tắc SS12F44 3mm: https://s.click.aliexpress.com/e/_DEvmZyz

Chỉ cho dock:
👉 USB-C breakout: https://s.click.aliexpress.com/e/_DeJchcz
👉 Long đền M6: https://s.click.aliexpress.com/e/_DDR0cmH
👉 Vít M3x6 (x2): https://s.click.aliexpress.com/e/_DFSQNhr
👉 Vít M3x8 (x4): https://s.click.aliexpress.com/e/_DD7xMC1
👉 Nam châm 6x3 (x4, giống WatchMi): https://s.click.aliexpress.com/e/_DBgEY5J
👉 Tán ren nhiệt (brass inserts) M3xL4xOD5 (x6): https://s.click.aliexpress.com/e/_DdHIb25
👉 Dây 24 AWG: https://s.click.aliexpress.com/e/_DCvDyfT
👉 Pin header 2.54mm: https://s.click.aliexpress.com/e/_DnkEESD

Wiring

Magnets disposition

Dock
