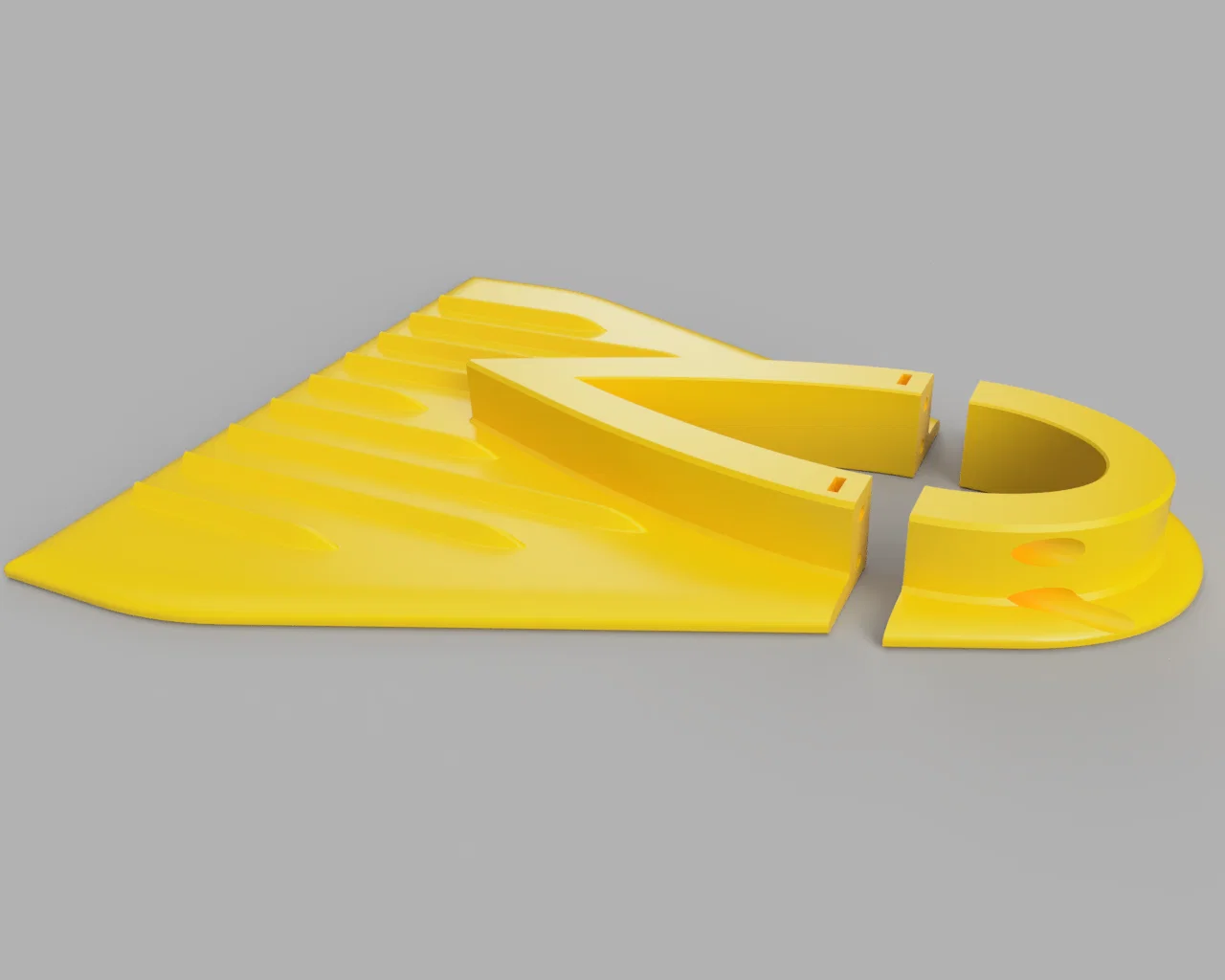

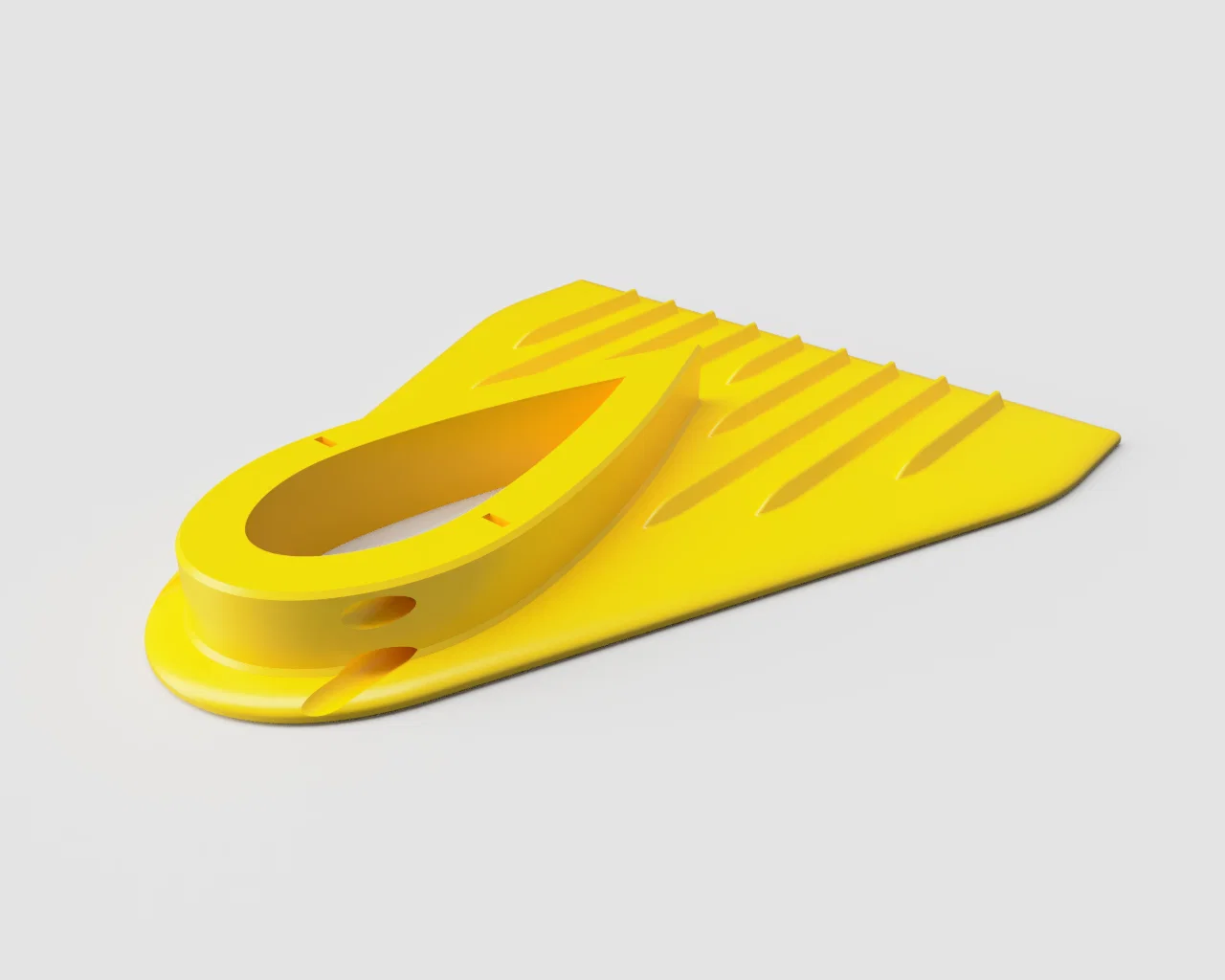

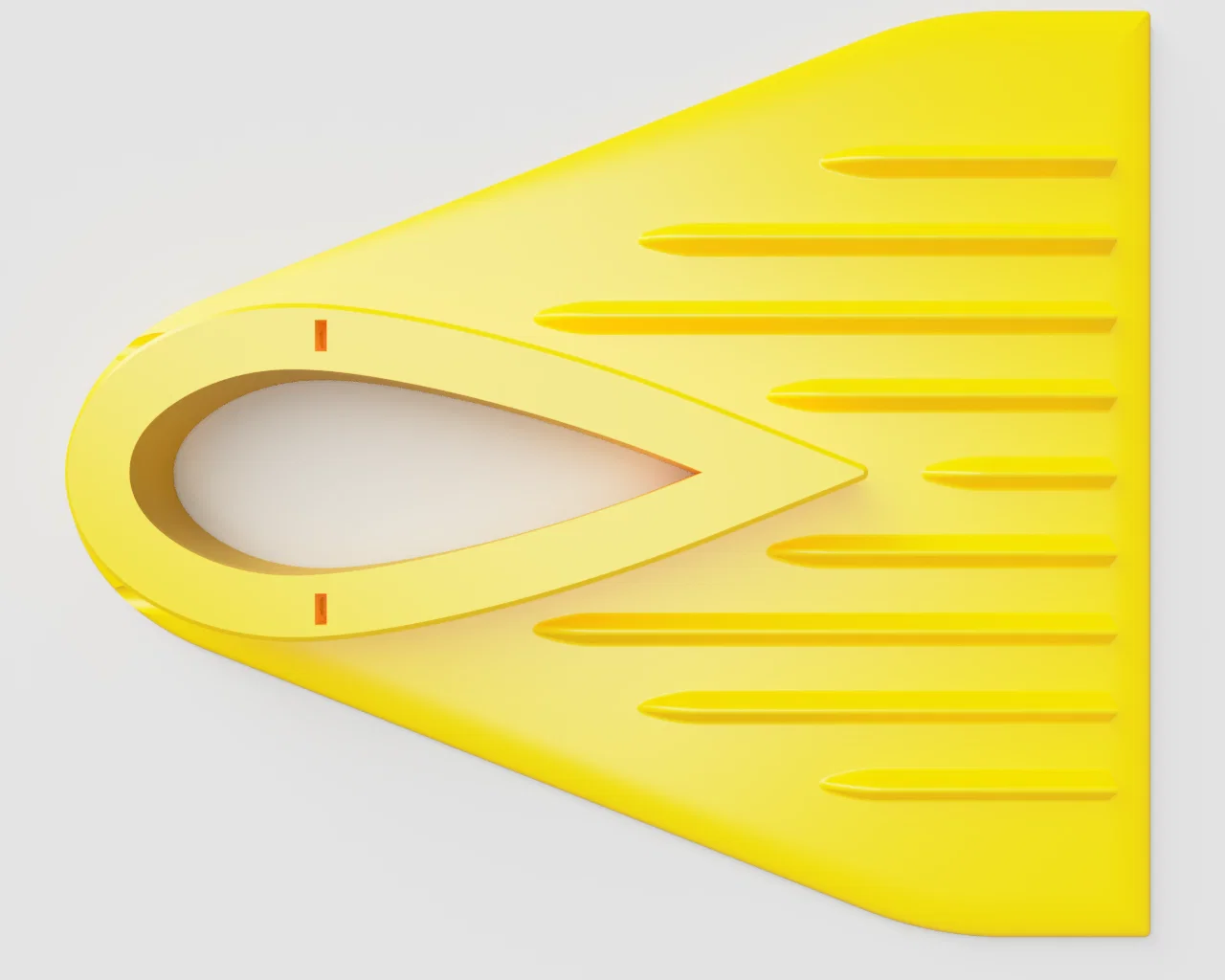

Tấm Anti Ventilation / Cavitation Plate cho ePropulsion Spirit

Tác giả Bas_1189

Lượt tải
297
Lượt thích
13
Lượt coi
1.533

File 3 12,5 MB

  • anti-ventilation_v17_1777459975.stlSTL · 3,5 MB
  • anti-ventilation_v18_1777459977.f3dF3D · 1,1 MB
  • anti-ventilation_v18_0.2mm_PLA_MK3S_7h31m_1777459978.gcodeGCODE · 7,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Máy đuôi tôm điện Spirit XS trục dài của mình chạy rất ngon, nhưng đôi khi bị hút không khí từ mặt nước vào làm bị ventilation/cavitation và hụt công suất, nhất là khi chạy số lùi. Tấm plate này xử lý được chuyện đó.

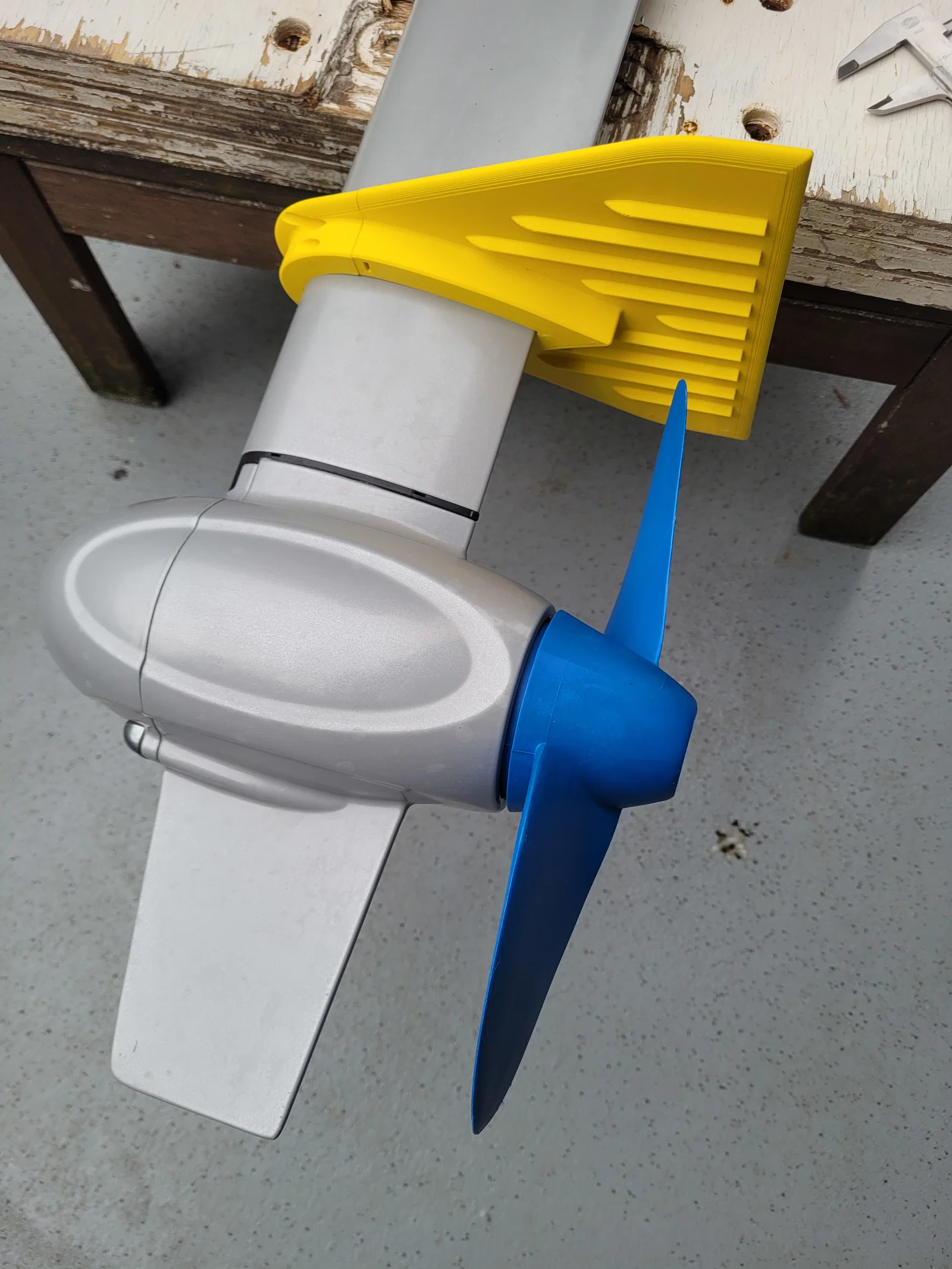

Nhiều khả năng sẽ fit cho cả Spirit 1.0 và 1.0 Plus vì dùng chung trục. Khi lắp, canh sao cho cách khoảng 2–3 cm giữa tấm plate và đỉnh đầu cánh chân vịt (propellor) ở vị trí cao nhất, và lắp mặt có gân (finned side) quay xuống.

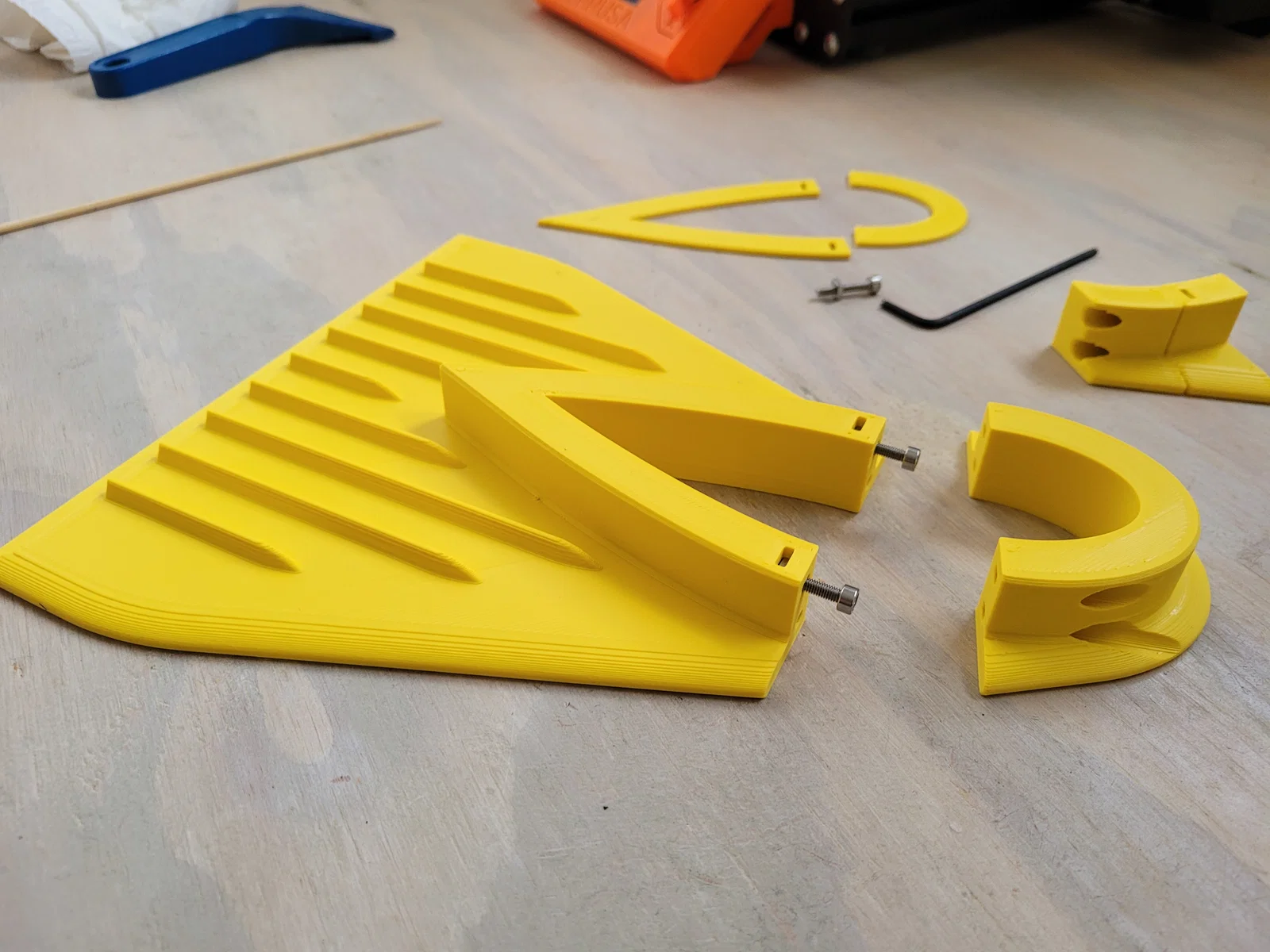

Phần cứng lắp đặt: 4x ốc lục giác M3 dài 14–18 mm kèm ê-cu vuông (square nuts).

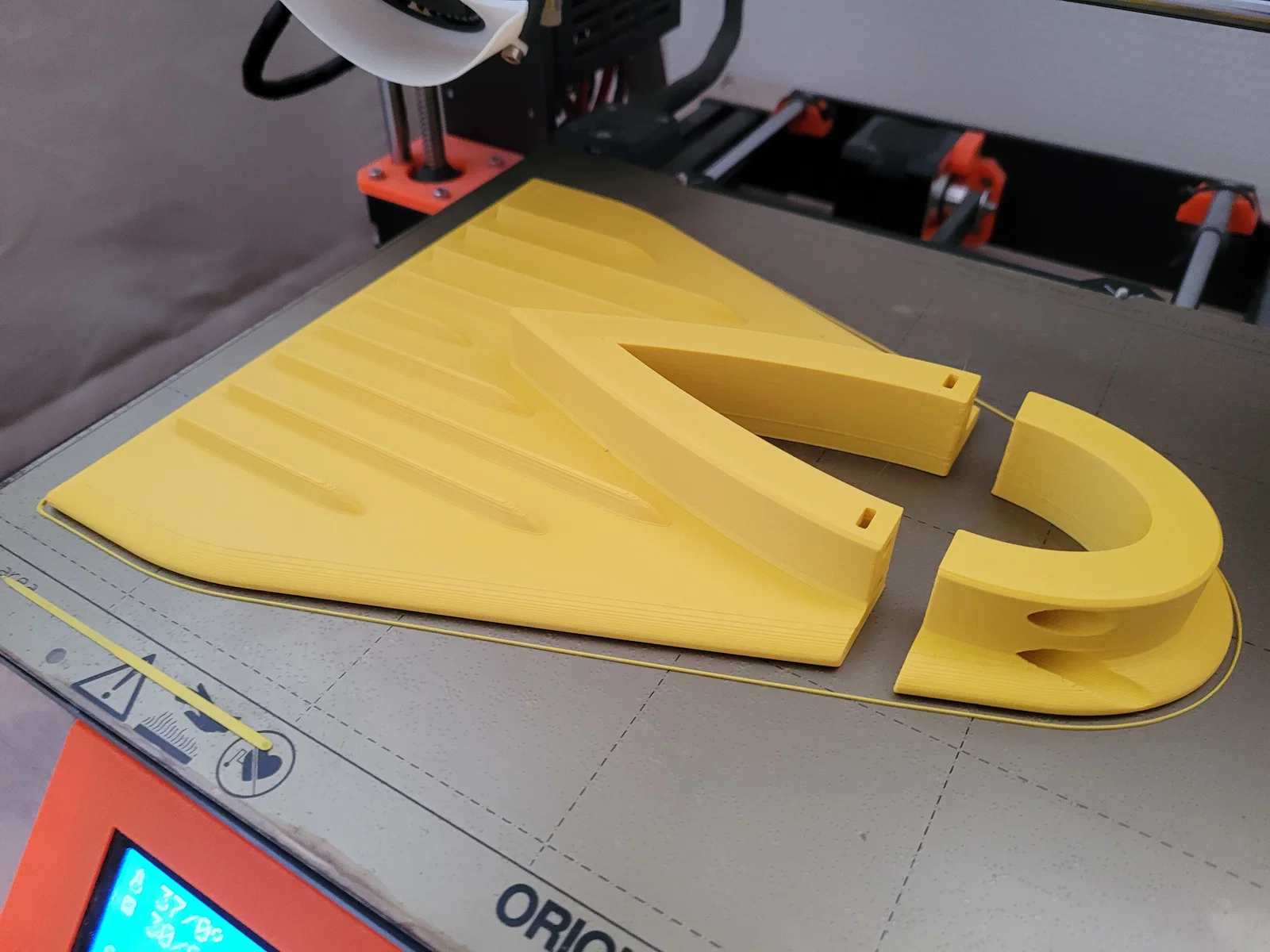

Mình in bằng Extrudr NX2 với 4 perimeters để tăng độ bền.

Vui lòng tự chịu rủi ro khi sử dụng, chân vịt outboard cần được thao tác cẩn thận.

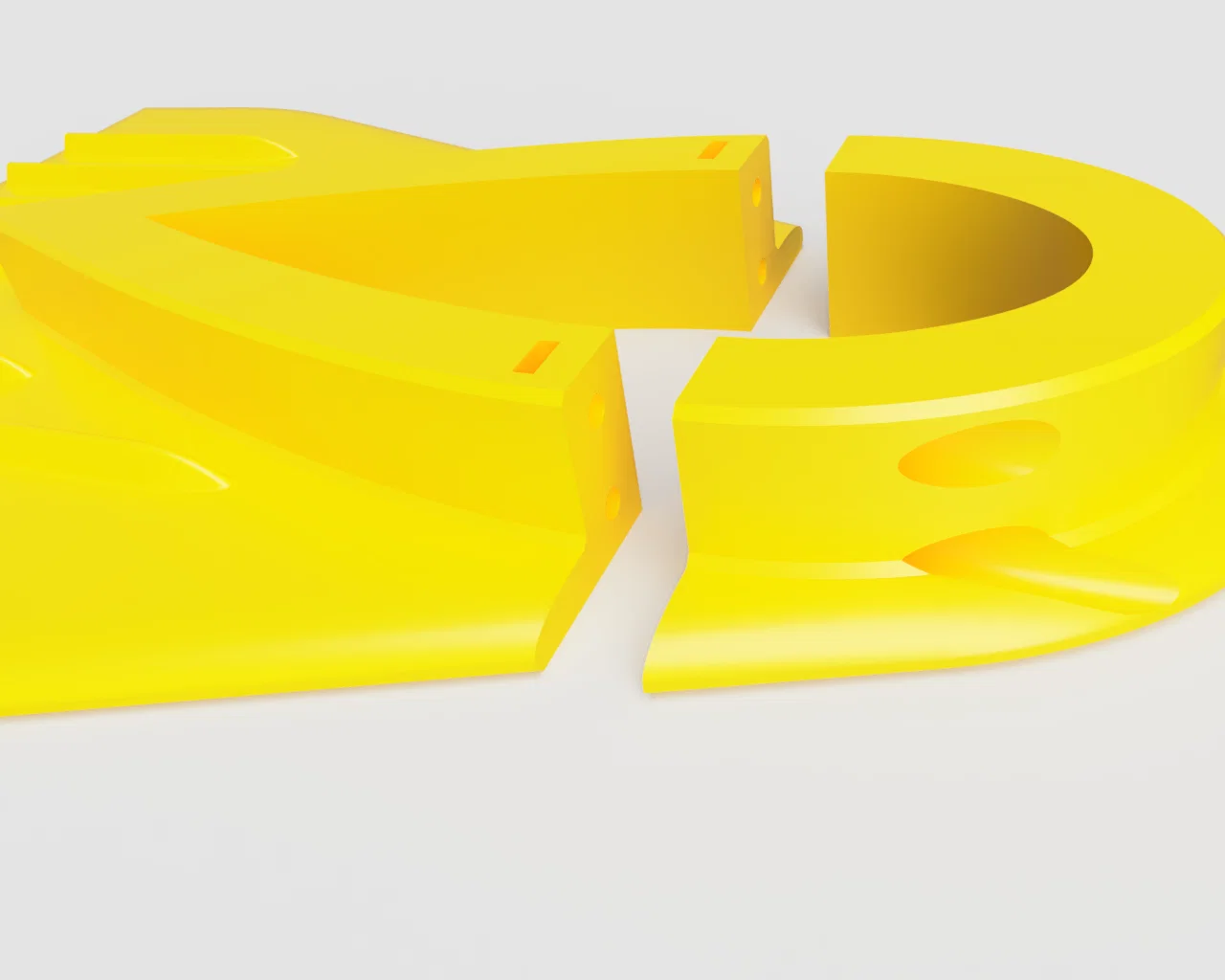

Dựa trên model gốc của Thor T, mình dựng lại để tăng dung sai cho lỗ ốc và ê-cu, đồng thời xoay theo phương đứng để tăng độ bền.

Coi thêm Ẩn bớt

Thông số in

Định dạng
f3dgcodestl
Số file mô hình
3
Tổng dung lượng
12,5 MB
File lớn nhất
7,9 MB
