Raspberry Pi NAS - Ngàm gắn Quad SSD
Mẫu remix ngàm gắn 4 SSD cho Raspberry Pi NAS, có thêm powered USB hub để đáp ứng nhu cầu nguồn của SSD và kèm adapter Ethernet 2.5G USB 3.0. NAS cấu hình RAID 5, tốc độ ~150/220 MB/s.
Mô tả

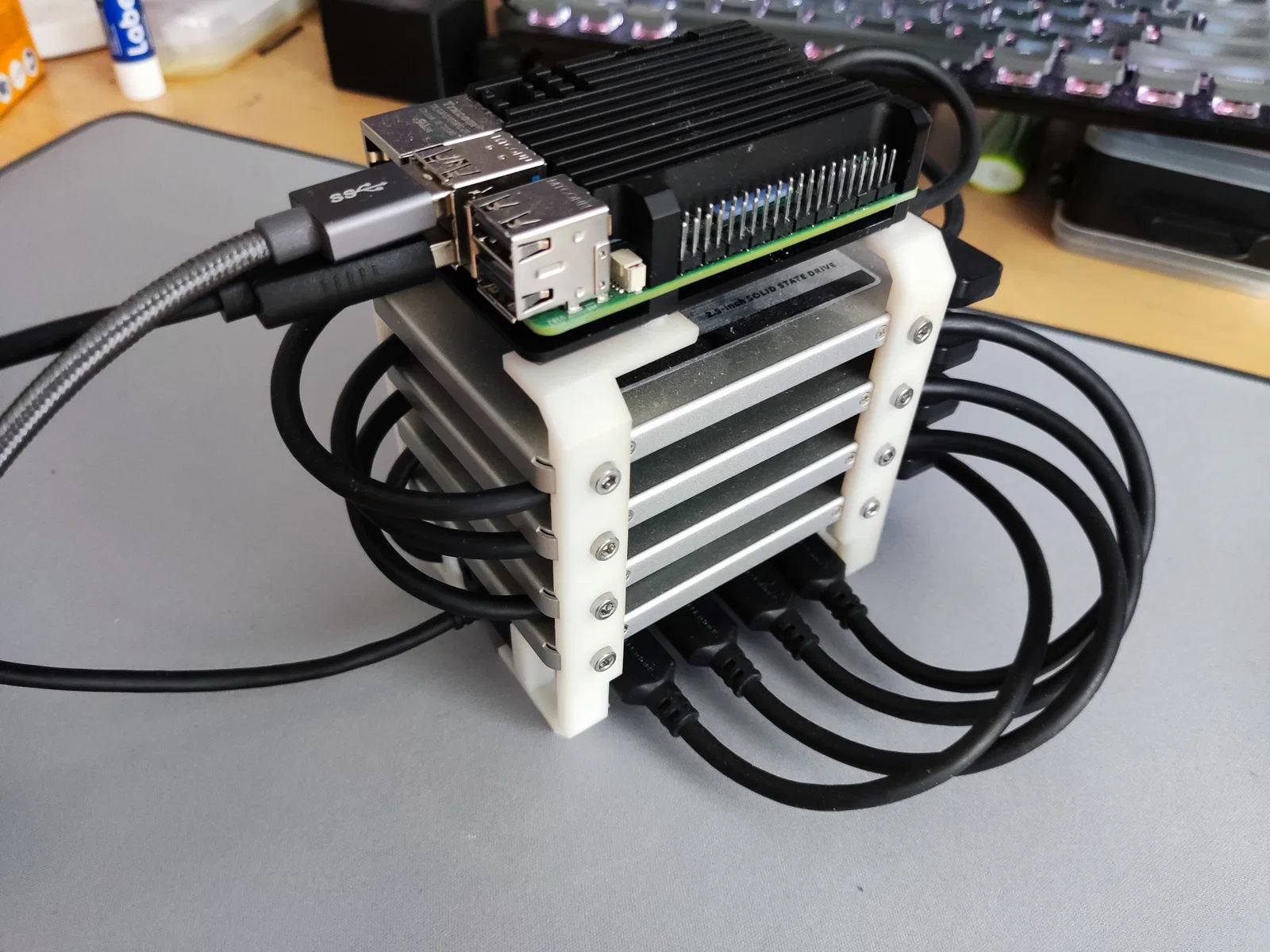

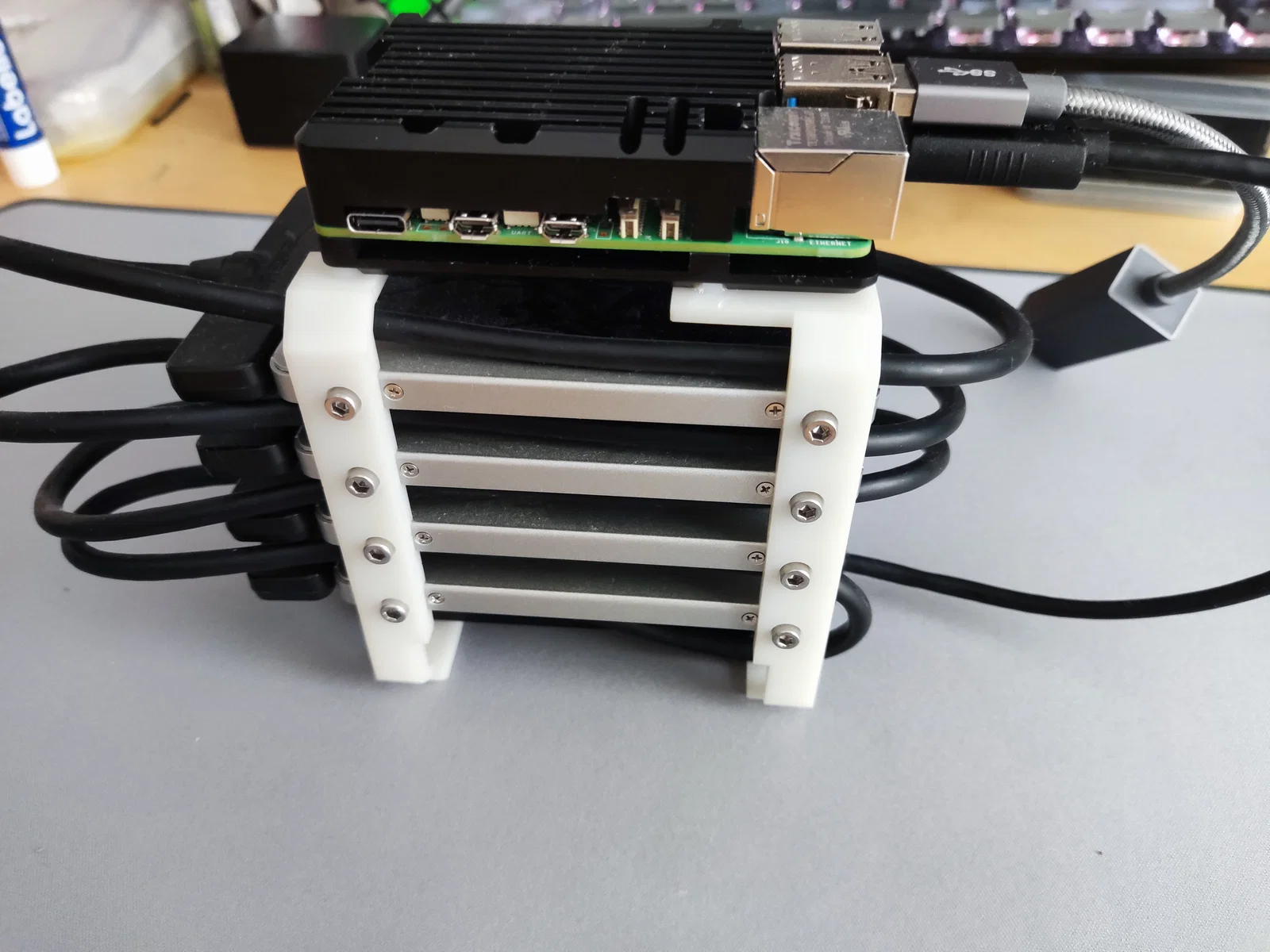

Đây là một mẫu remix từ https://www.thingiverse.com/thing:3850735, tạo ra một ngàm gắn SSD 4 khe cho Raspberry Pi NAS.

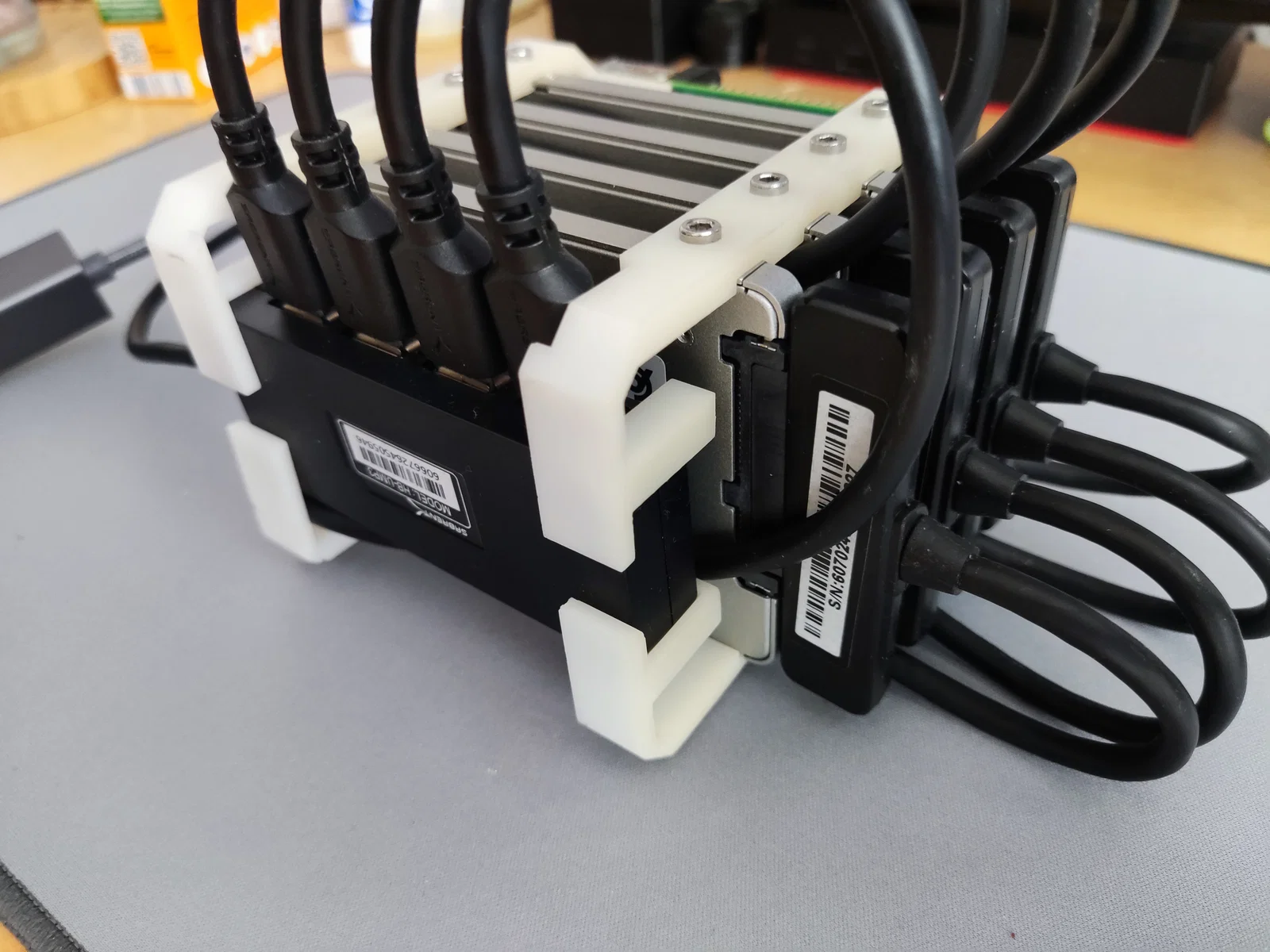

Ngàm này cũng bổ sung một powered USB hub, do nhu cầu cấp nguồn của các SSD.

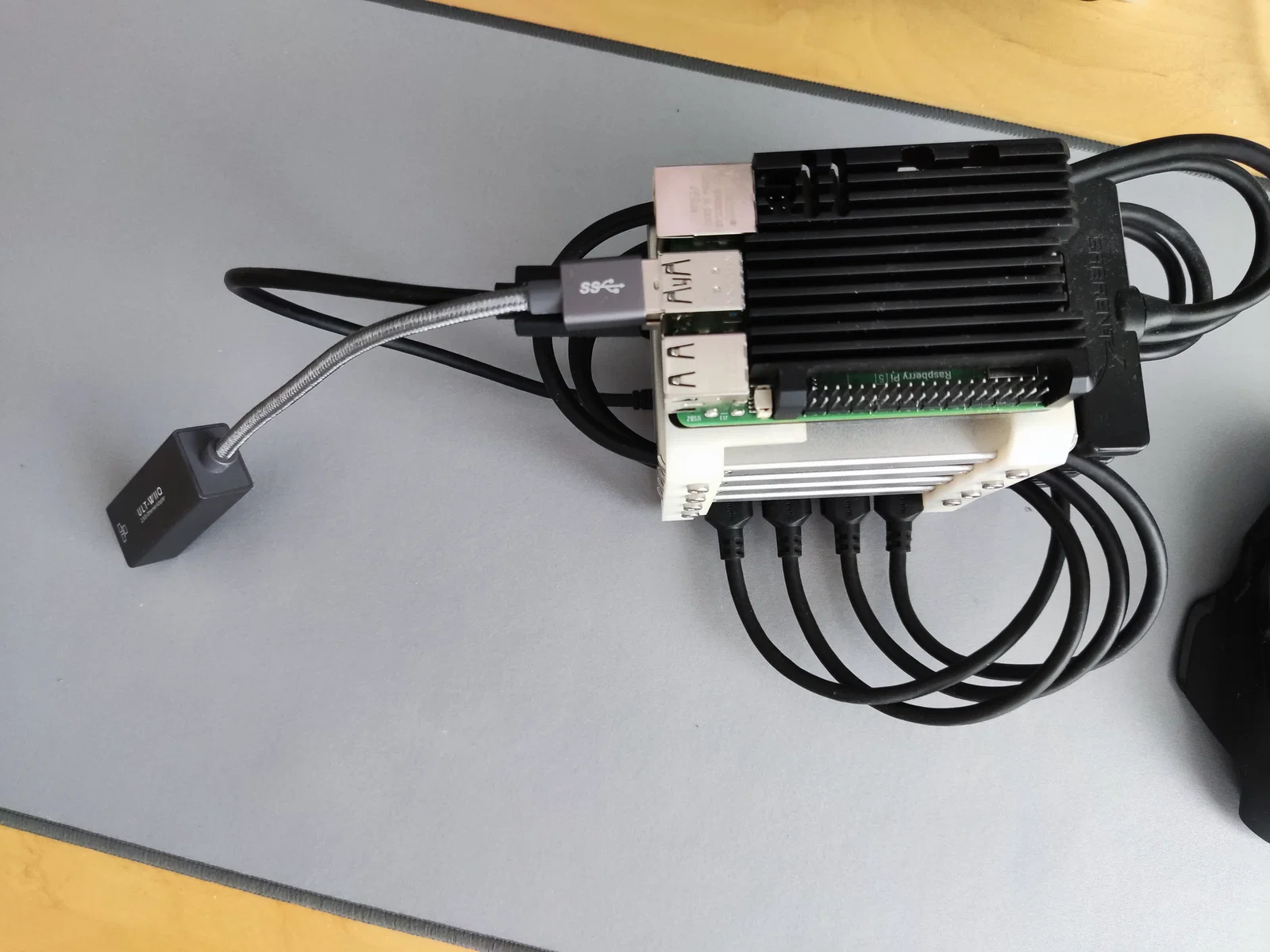

Mình cũng thêm một adapter Ethernet 2.5G USB 3.0.

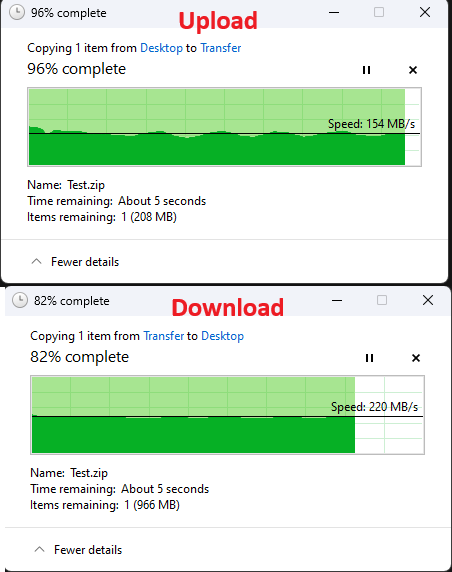

NAS được cấu hình RAID 5, đạt tốc độ Upload/Download khoảng ~150 MB/s và ~220 MB/s.
Materials:
16 - M3x4 mm hex head
4 - M2x10 mm hex head
(NO AFFILIATE LINKS)
Case - https://www.berrybase.de/en/armor-gehaeuse-fuer-raspberry-pi-5-schwarz
USB Hub - https://www.amazon.de/-/en/gp/product/B00TPMEOYM
USB to SSD adapters - https://www.amazon.de/-/en/gp/product/B011M8YACM
2.5G Ethernet adapter - https://www.amazon.de/-/en/gp/product/B09GBFZ9DZ
Model Onshape có thể xem tại đây: https://cad.onshape.com/documents/614ecb9d84b959570c83c68f/w/3dfbd529c0d5f851b18daaeb/e/4f956d8ecf406b90ff8b1514
