Ender 3 S1 – Linear Shafts cho trục Y (thay bánh xe)

Khỏi phải lo vụ vọc vạch bánh xe hay bàn in bị lắc qua lắc lại nữa! Đây là bản thay thế hệ bánh xe trên cụm trượt trục Y bằng linear shafts.

Những thứ bạn cần:

2x linear shaft dài 350 mm, đường kính 8 mm. Bạn có thể mua trên Amazon tầm 10 đô, hoặc chỗ khác còn rẻ hơn.

4x LM8UU Linear Ball Bearings. Cụm carriage này thiết kế cho loại dài 24 mm.

8x M3 T-Nuts

8x M3 Washers

4x M4 Nuts

4x M4 Washers

4x M5 Washers

Ốc máy (machine screws) M3 cho các brackets. Mình dùng loại ngắn nhất có thể dùng được cho từng vị trí.

Ốc máy (machine screws) M4 cho carriage. Mình dùng loại ngắn nhất có thể dùng được cho từng vị trí.

Toàn bộ có thể làm dưới 30 đô, tùy bạn đã có sẵn những gì.

Thiết kế hướng tới việc lắp đặt gọn gàng, ít vướng nhất có thể. Bạn chỉ cần tháo bàn in khỏi máy bằng cách vặn các núm cân bàn (leveling knobs), rồi tháo bánh xe và dây đai (belt) khỏi carriage để lấy cụm đó ra luôn.

BRACKETS:

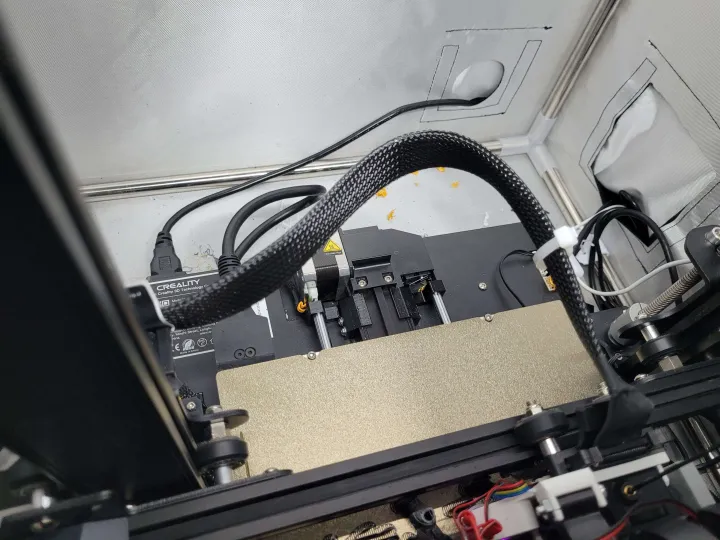

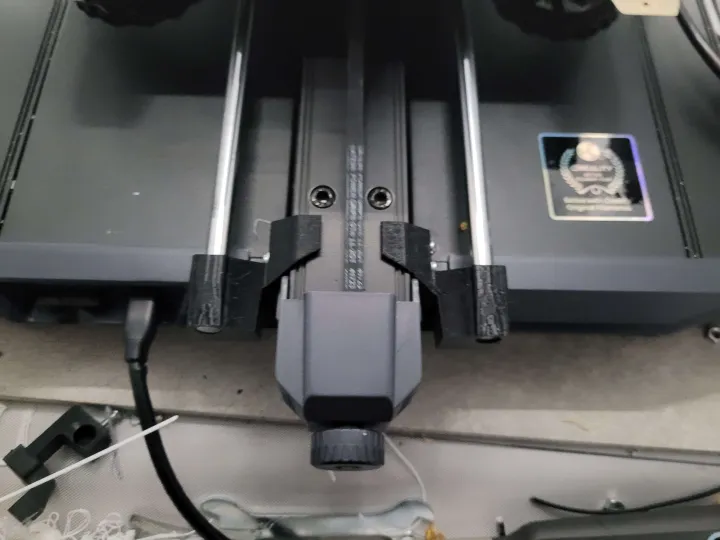

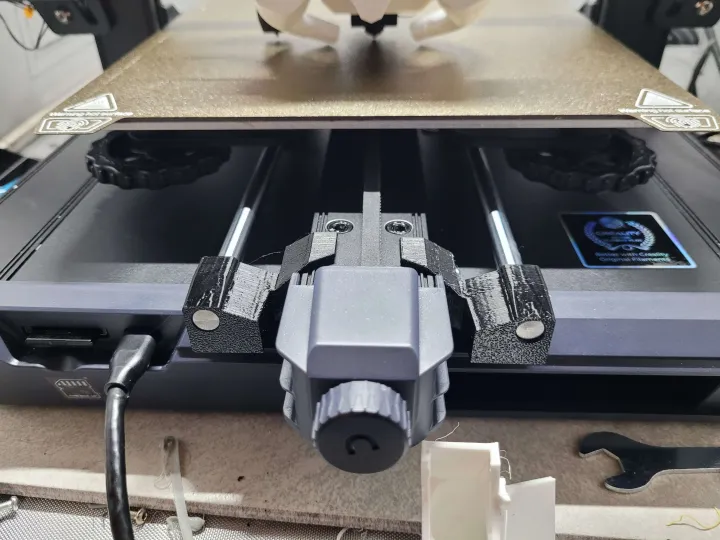

Lắp các brackets (quy ước phía sau là nơi có motor trục Y, phía trước là bộ tăng đưa/căng đai — belt tensioner) theo đúng hướng ghi trong tên part, bằng cách bắt chúng vào Y extrusion bằng T-nuts. Nếu bạn gặp khó khi lắp đủ cả 2 T-nuts trên một bracket (có thể khá mệt), dùng 1 cái cũng được miễn là siết chắc, không bị rơ. Phần này dùng ốc M3, long đền M3 và T-nuts.

CARRIAGE:

Bắt carriage in 3D vào mặt dưới của metal bed carriage (cụm kim loại) mà bạn vừa tháo khỏi máy. Phần này làm bằng ốc M4. Long đền M4 đặt giữa đầu ốc và mặt dưới của carriage nhựa, sau đó phía trên metal carriage thì siết bằng long đền M5 và đai ốc (nut) (dùng long đền lớn hơn để “bắc cầu” qua lỗ lớn hơn). Cuối cùng, bôi trơn bearings (mình dùng bình xịt white lithium grease giá 5 đô của Harbor Freight), rồi ấn chúng vào 4 vị trí tròn trên carriage. Chúng nên vào khá nhẹ. Sau đó cố định chúng bằng 4x ốc M4, chỉ cần vặn tới khi không tiến thêm được nữa.

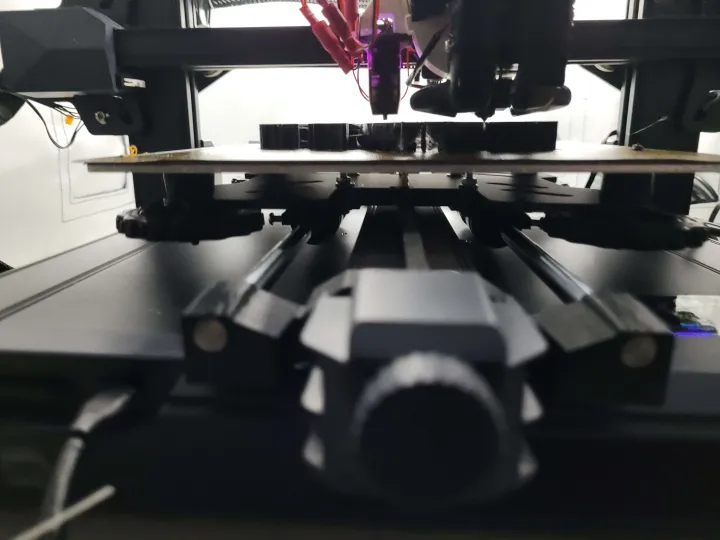

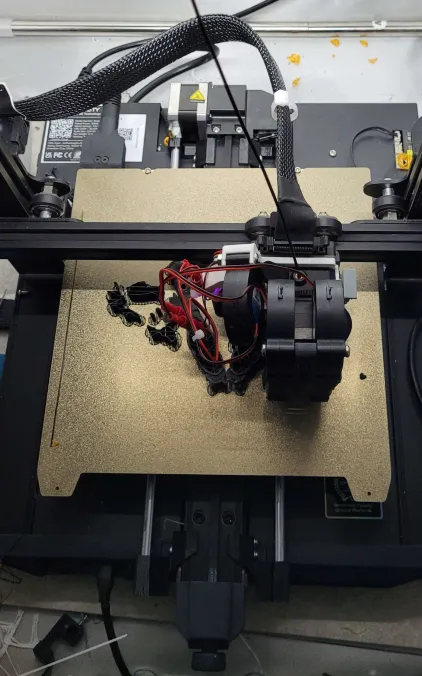

Cuối cùng, chỉ việc luồn linear shaft qua bracket trước, qua bearings trên carriage, và qua bracket sau; rồi tùy độ khít (nếu đã chặt thì có thể không cần), cố định chúng bằng 4x ốc M3 tương tự như cách bạn làm với bearings. Xong xuôi thì lắp lại dây đai (nhớ căng nha!), gắn lại bàn in và cân bàn lại là xong! Tùy cách lắp của bạn, có thể bạn sẽ phải giảm hành trình (range) của trục Y.

PRINT SETTINGS

Mỗi part đều được thiết kế để in không cần supports, nhưng tùy máy của bạn, có thể bạn vẫn muốn bật supports cho brackets phía trước vì đoạn cong đôi khi hơi khó in đẹp. Ngoài ra, dùng layer height .2, và ít nhất phần carriage nên dùng vật liệu chịu nhiệt, không là nó bị cong vênh và làm hư bản in (mình in toàn bộ bằng PETG và chưa gặp vấn đề gì sau cả trăm giờ stress test).

Nếu bạn có góp ý hay có ý tưởng mình nên thêm gì, comment cho mình biết với. Đây là mod đầu tiên của mình nên mình mở 100% để nhận feedback!
