Giá/halter đựng chai dầu Simson S51/S50 (Ölflaschenhalter)

Chào mọi người,

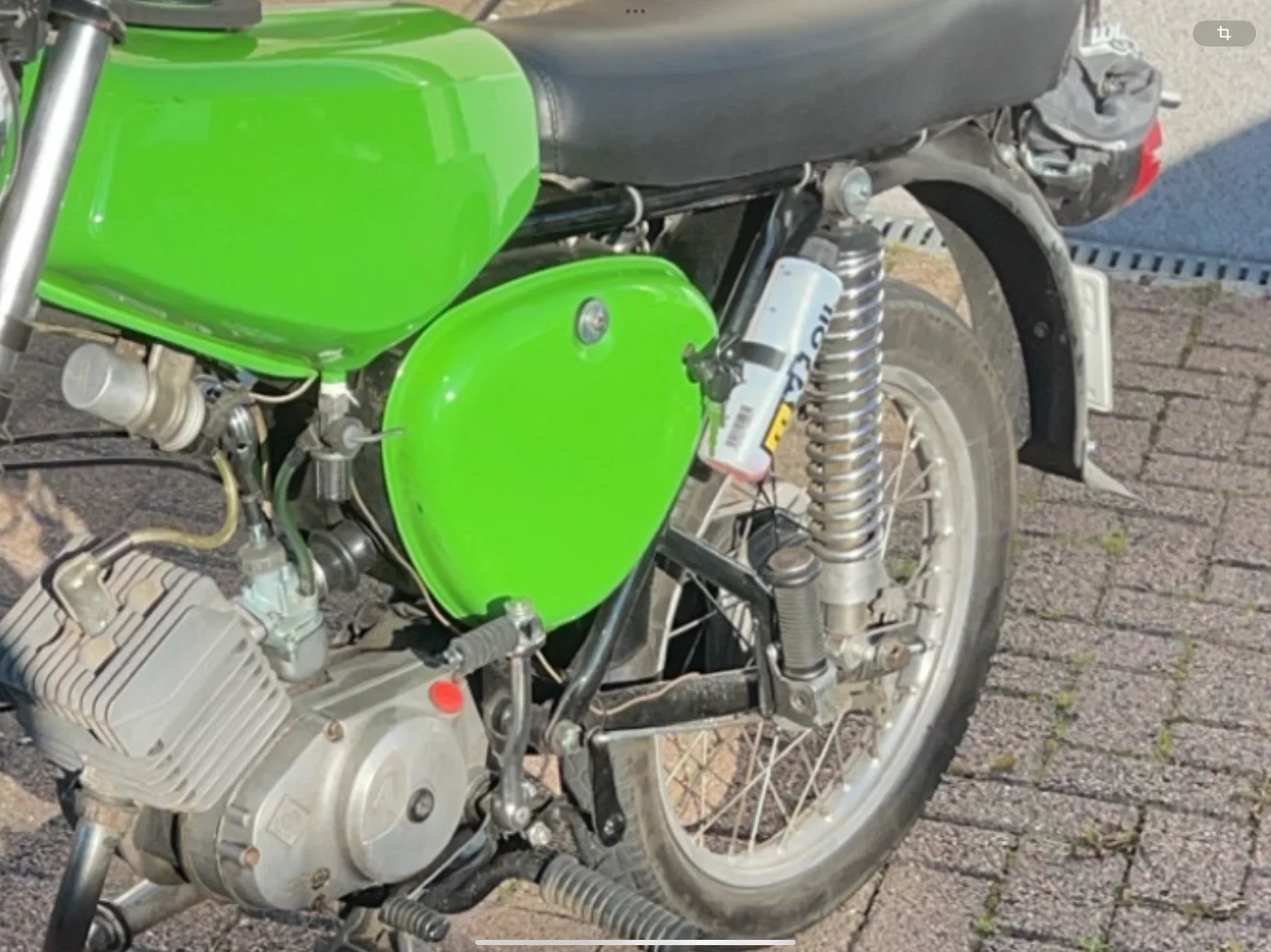

mình đã bỏ công ra thiết kế một cái giá/halter đựng chai dầu cho Simson S51/S50 để gắn lên khung. Trước giờ mình hết muốn phải lúc nào cũng pha dầu với xăng trong can nữa, mà muốn chạy ra cây xăng rồi đổ tại chỗ luôn. Với cái ngàm/halter này thì lúc nào cũng có sẵn đủ dầu mang theo.

Model này là parametric (hoàn toàn) và có thể chỉnh sửa trong các phần mềm như Fusion360, phòng khi một số kích thước bên bạn không vừa.

Để lắp đặt bạn cần:

2* đai ốc M3

2 vít M310mm (dài hơn cũng được, nhưng nhìn sẽ không đẹp bằng)

Hy vọng model này giúp được vài bạn gặp đúng vấn đề khi đổ xăng giống mình.

Nếu bạn có in model này, nhớ đăng một cái Make nha :D

Ghi chú phiên bản:

V1:

• Bản thiết kế đầu tiên (chưa tối ưu)

V2:

• Lỗ kẹp vào khung làm dạng oval để kẹp chắc hơn (giá mà mình nghĩ ra sớm hơn…)

V3:

• Lỗ cho chai dầu được làm lớn hơn một chút (D=45,5mm, trước đó D=45mm)
• Phần miệng/độ mở để đưa chai vào cũng lớn hơn để dễ lấy ra – bỏ vào
• Cả phần holder và kẹp đều được làm cứng/cứng cáp hơn

Mình khuyên nên tải về phiên bản mới nhất

Chúc bạn in vui vẻ và chạy xe an toàn, thượng lộ bình an :D
