Ender 3 V2 / Pro Z Belt Mod (Bản mod Z dùng belt)
Z axis Belt Mod cho Ender 3 / V2 / Pro, dựa trên Voron 2.4 Z axis gearbox và đã chỉnh sửa để phù hợp nền tảng Ender 3. Dành cho cấu hình dual Z stepper motors và MGN12H linear rails, cần khá nhiều phần cứng.
Mô tả

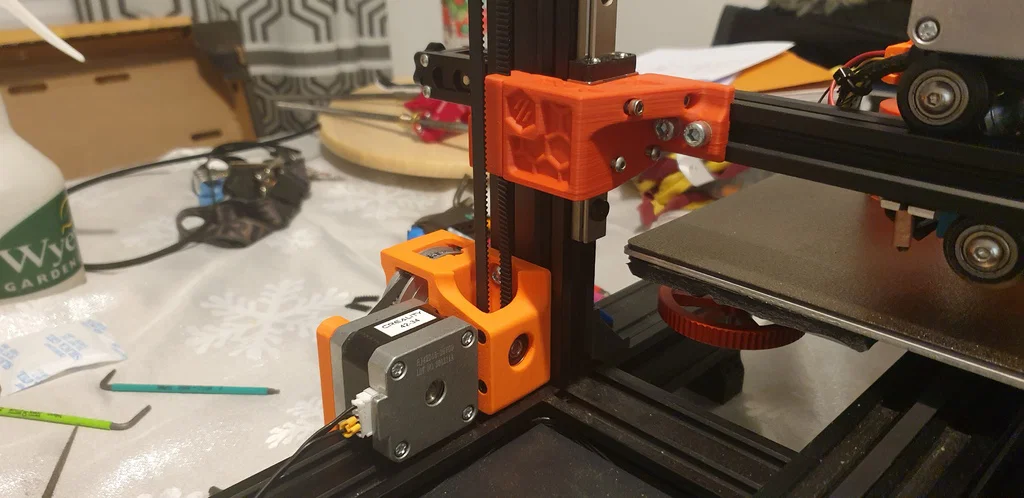

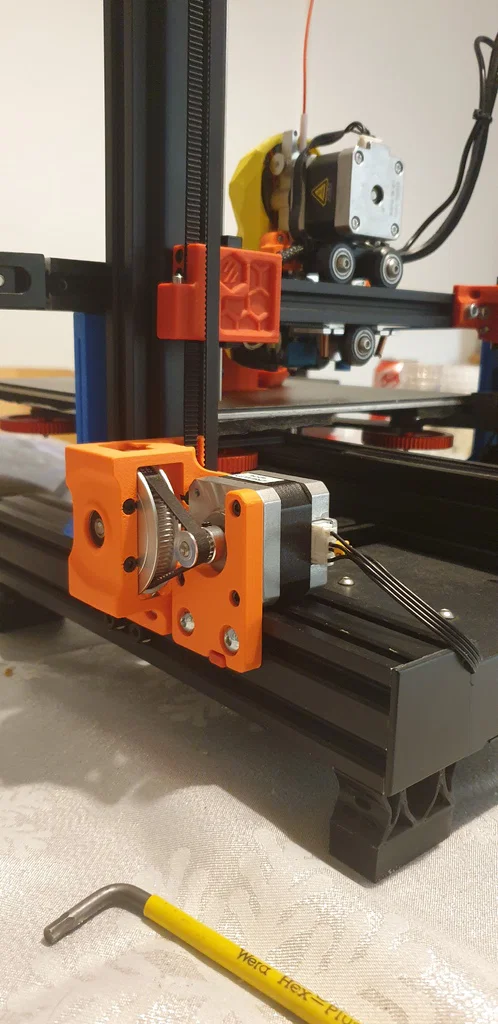

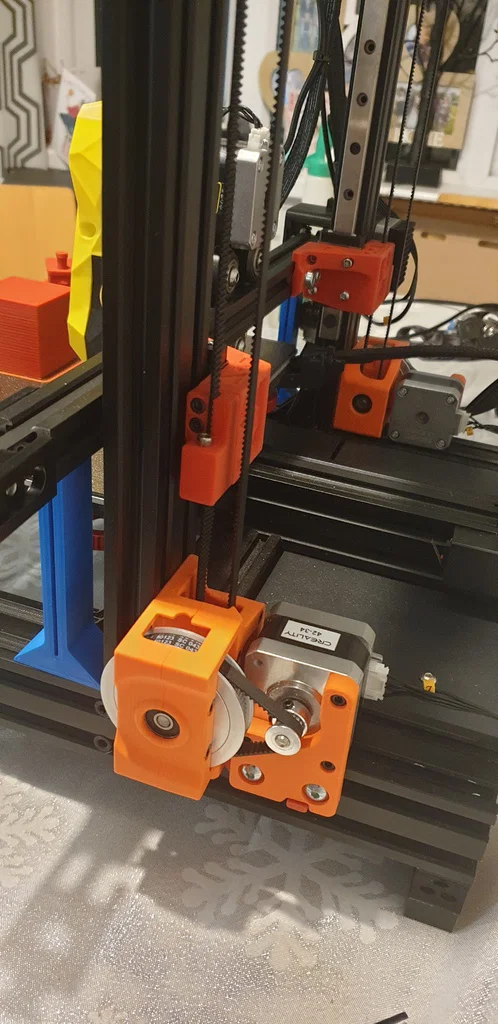

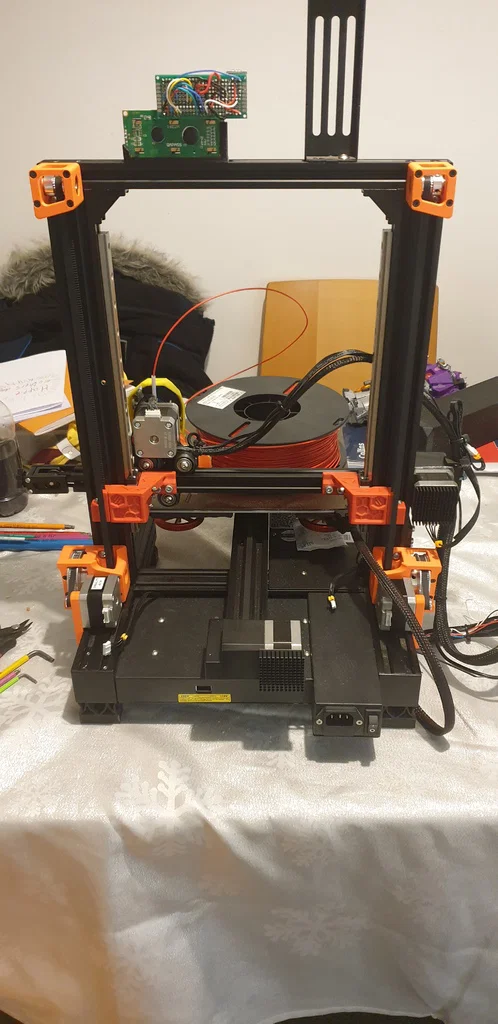

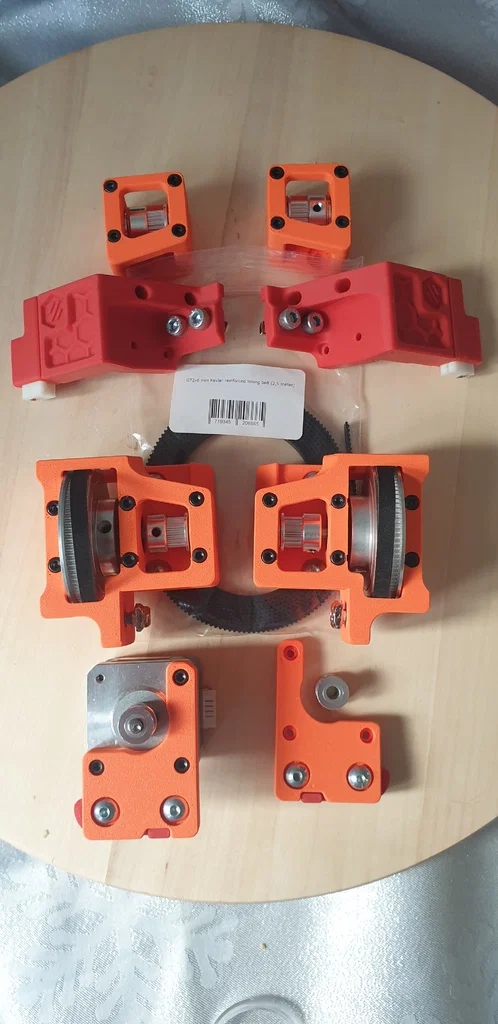

Đây là phiên bản Z axis Belt Mod theo kiểu của mình cho Ender 3 / V2 / Pro.

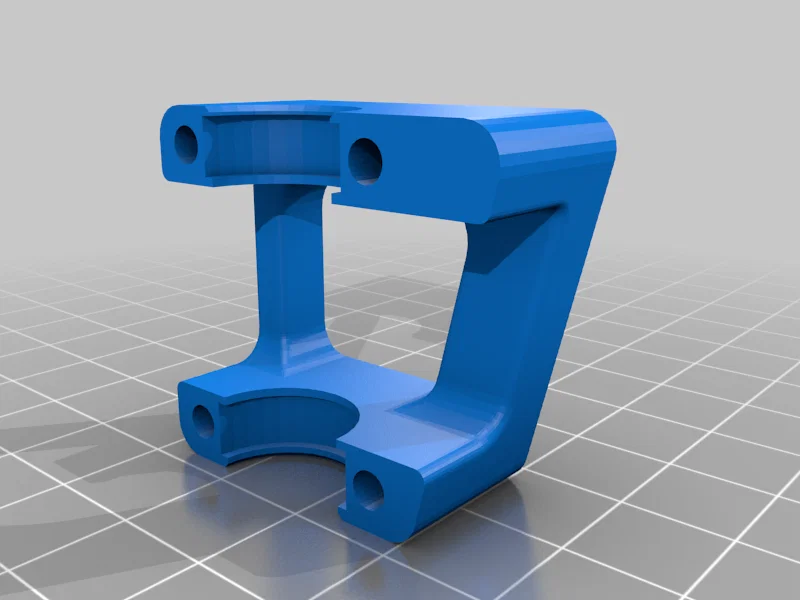

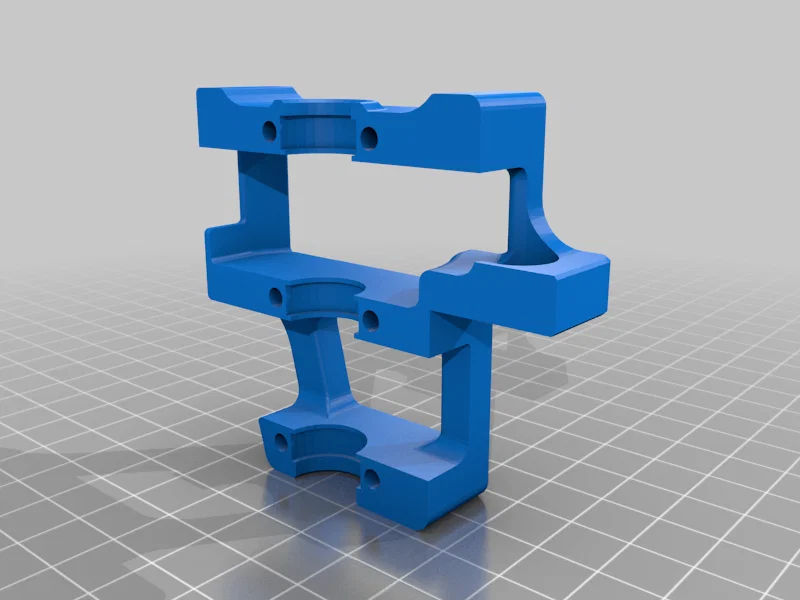

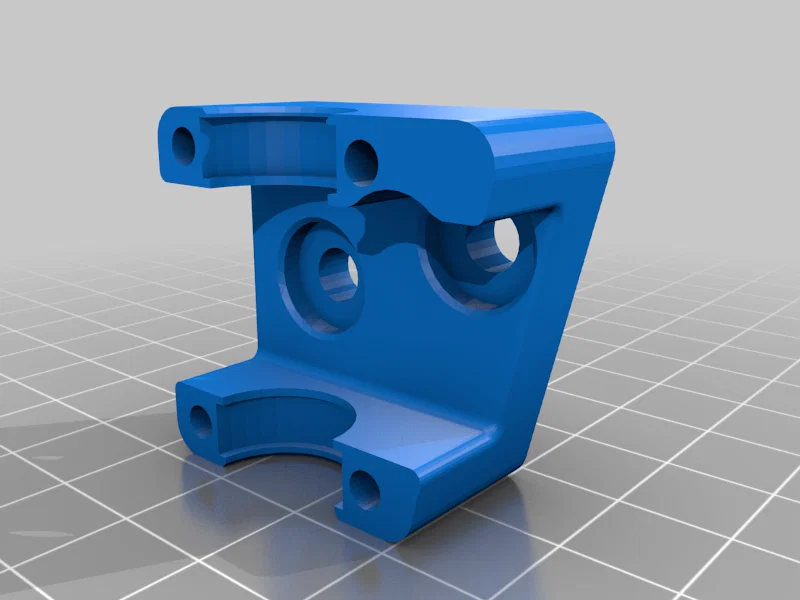

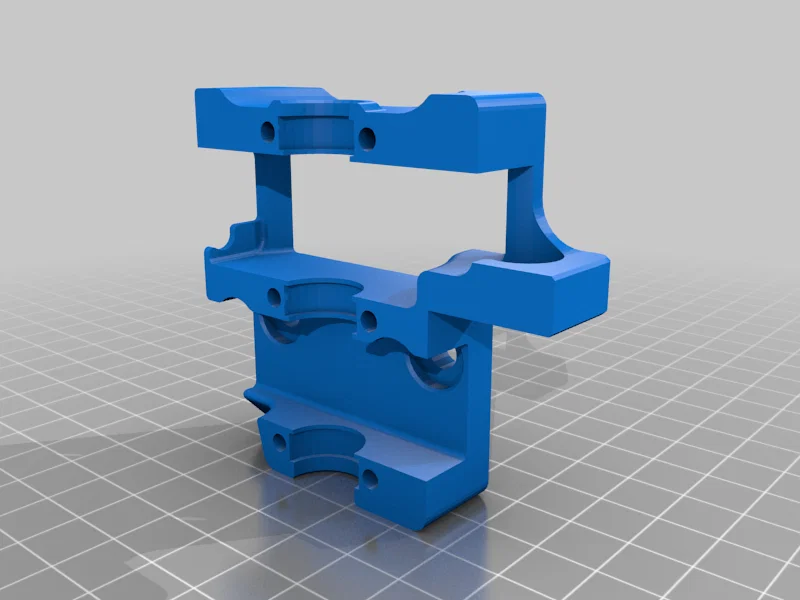

Mod này dựa trên Voron 2.4 Z axis gearbox và đã được chỉnh sửa khá nhiều để chạy được trên nền tảng Ender 3.
Mod này dùng cho cấu hình dual Z stepper motors và linear rails.
Những phần bổ sung khác cho mod này sẽ cập nhật sau (v roller wheels).

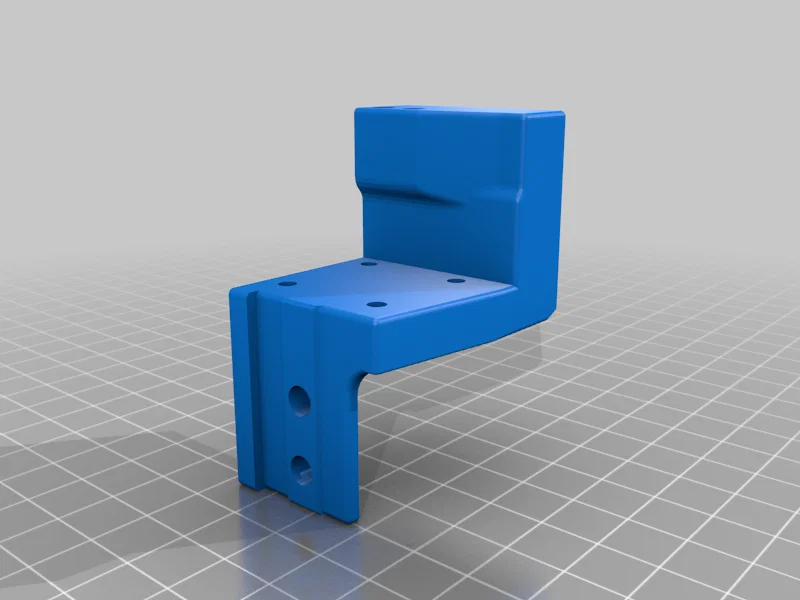

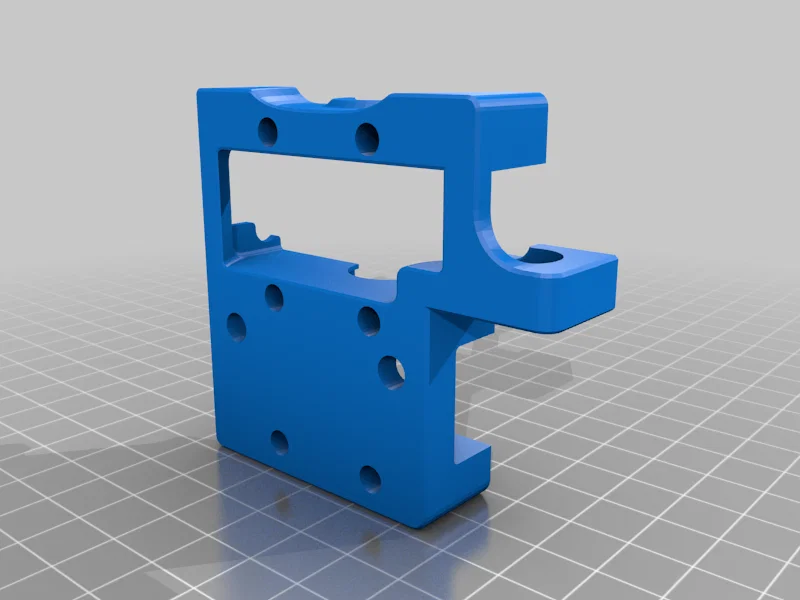

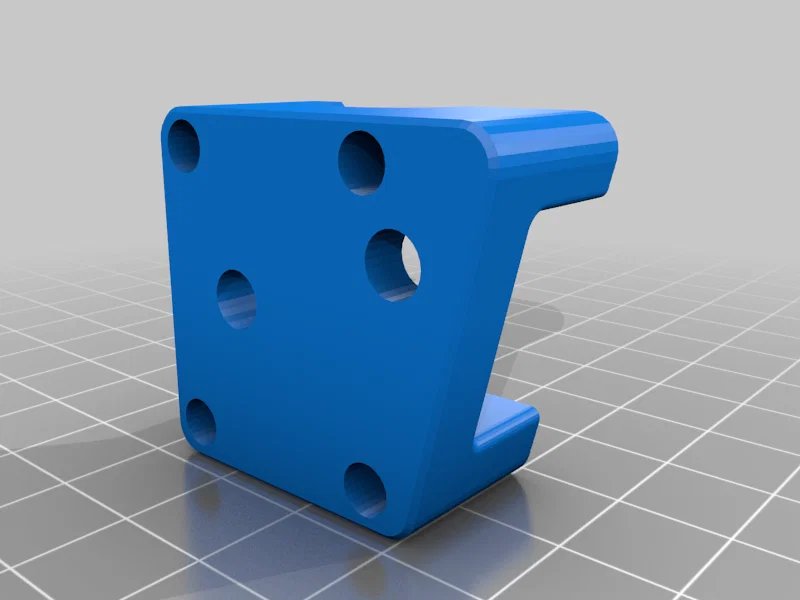

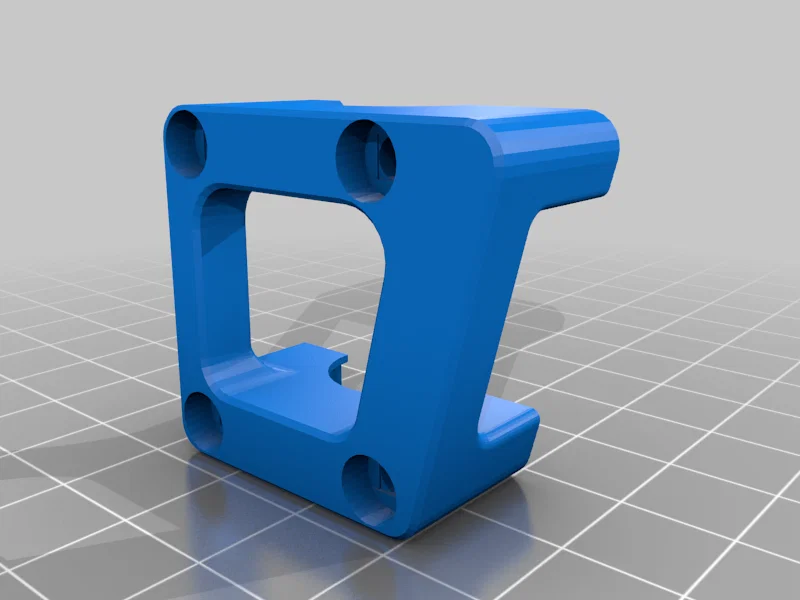

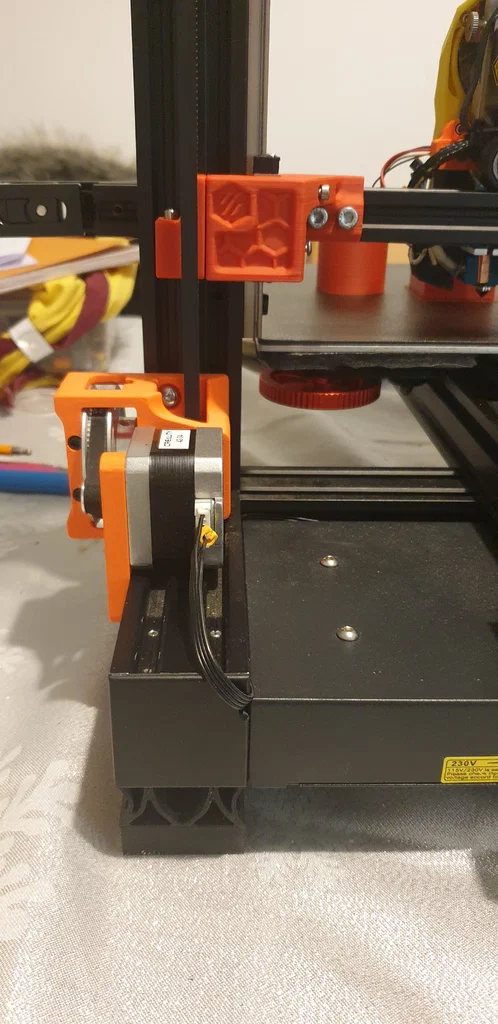

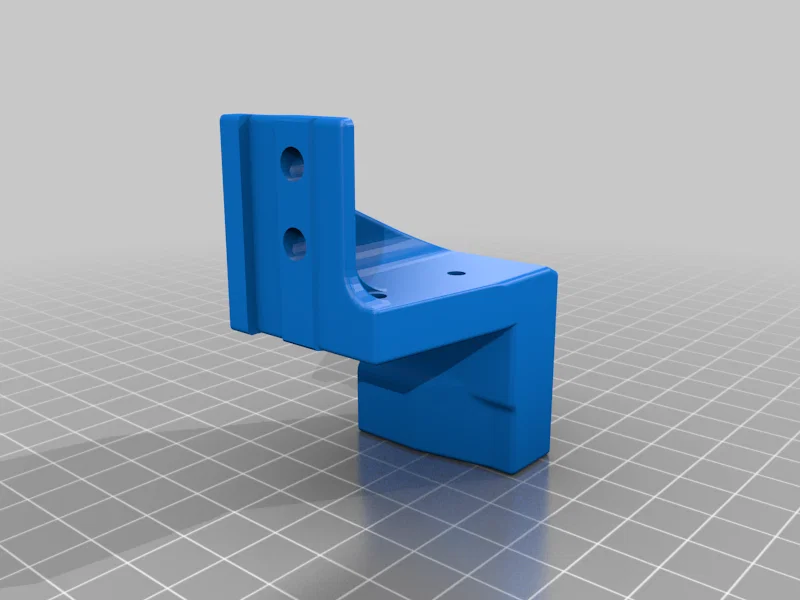

Đây không phải là mod “dễ ăn” và cần khá nhiều công đoạn, kèm theo ốc vít/phụ kiện để lắp đặt và cho chạy ổn định. Các chi tiết in thì tương đối dễ in, chỉ có 2 part cần supports (motor mounts), nhưng bạn sẽ cần máy in được tune kỹ để in đạt dung sai cần thiết nhằm lắp vừa các linh kiện bổ sung.
Các linh kiện/phần cứng cần thêm:
M3 x 30 cap heads
M3 x 20 cap heads
M5 x 10 button heads
M3 x 5 heat set nuts
M3 x 8 heat set nuts
M5 T nuts
M5 x 10 cap heads
M3 x 16 cap heads
2 x 16 tooth pullies 5mm bore
2 x 80 tooth pullies 5mm bore
4 x 20 tooth pullies 5mm bore
2 x 5mm dia rod / axle 31mm long
2 x 5mm dia rod / axle 58mm long
10 x 625RS bearings
2 x GT2 188 looped belts
2 meters GT2 belt (of your choice)
2 x 300mm MGN 12H linear rails
Cảm ơn bạn đã xem mod của mình và chúc in vui vẻ!
Để có kết quả tốt nhất, dùng Voron print spec
5 top / bottom
4 perimeters
40% infill
Nếu bạn dùng máy in trong enclosure thì nên in các part bằng ABS / ABS+ / ASA
Nếu bạn có câu hỏi nào liên quan tới mod này thì cứ liên hệ với mình.
