Giá Treo Cuộn Filament Gắn Hông K1 (Ball Bearing hoặc Factory)

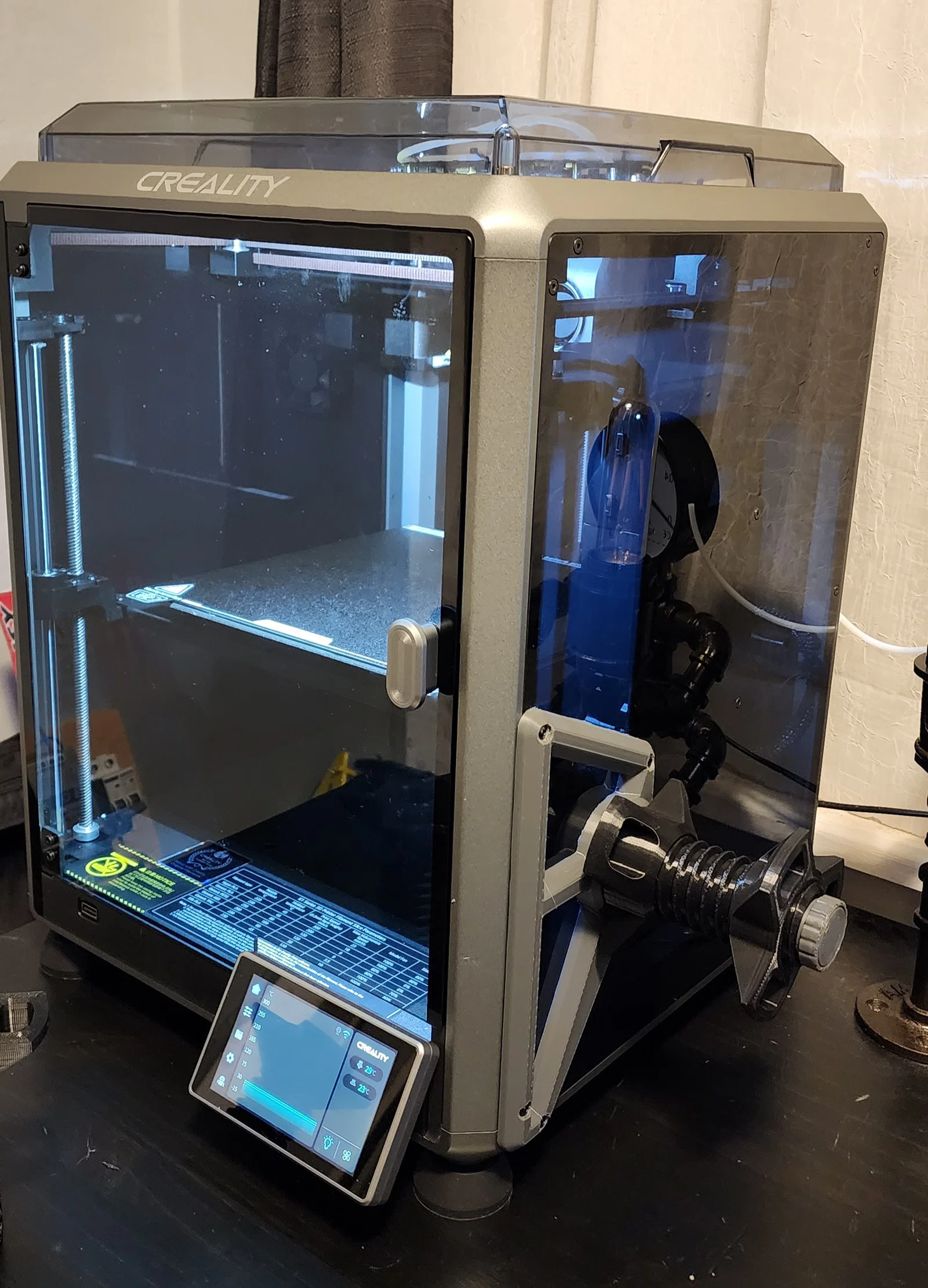

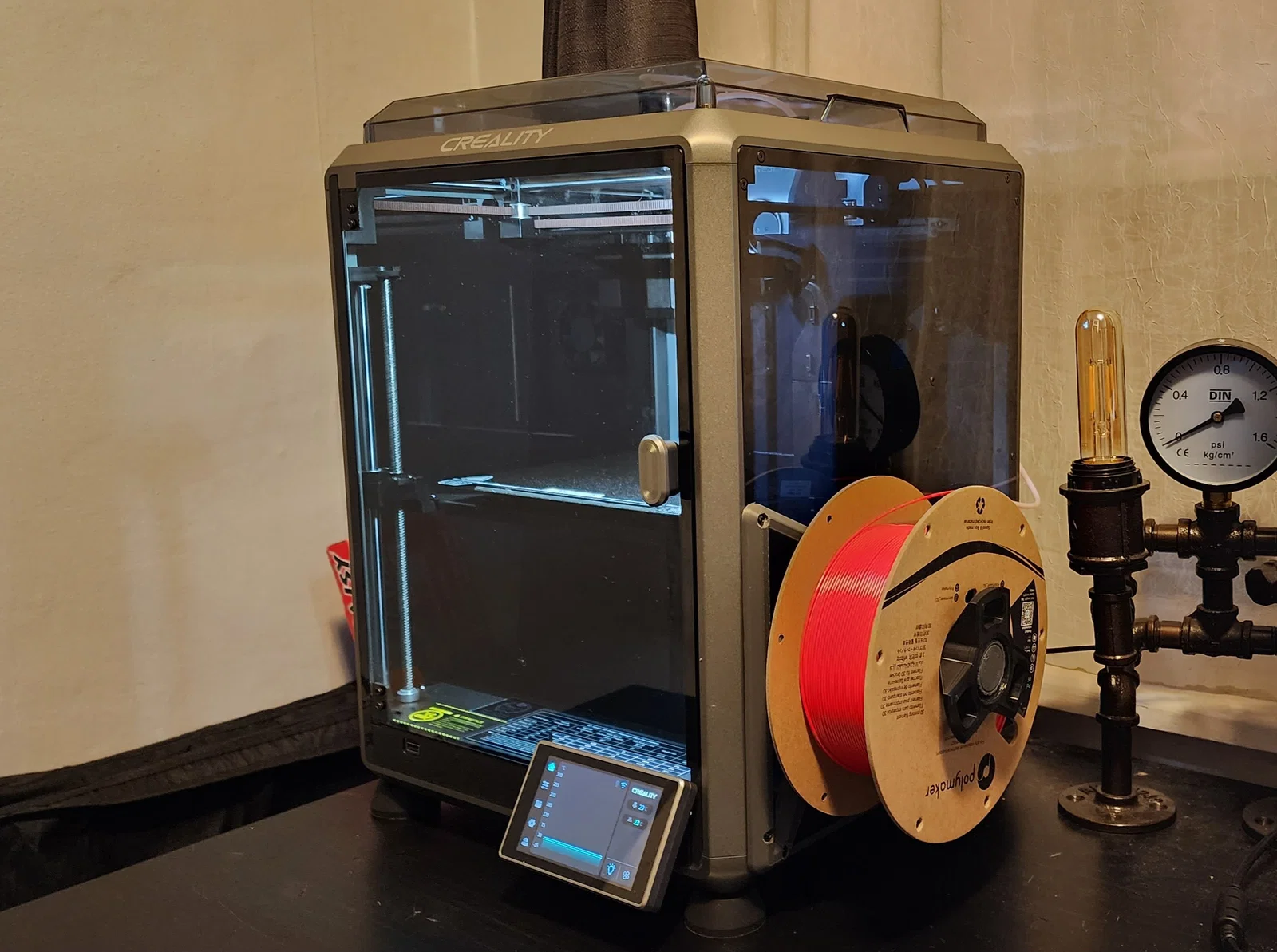

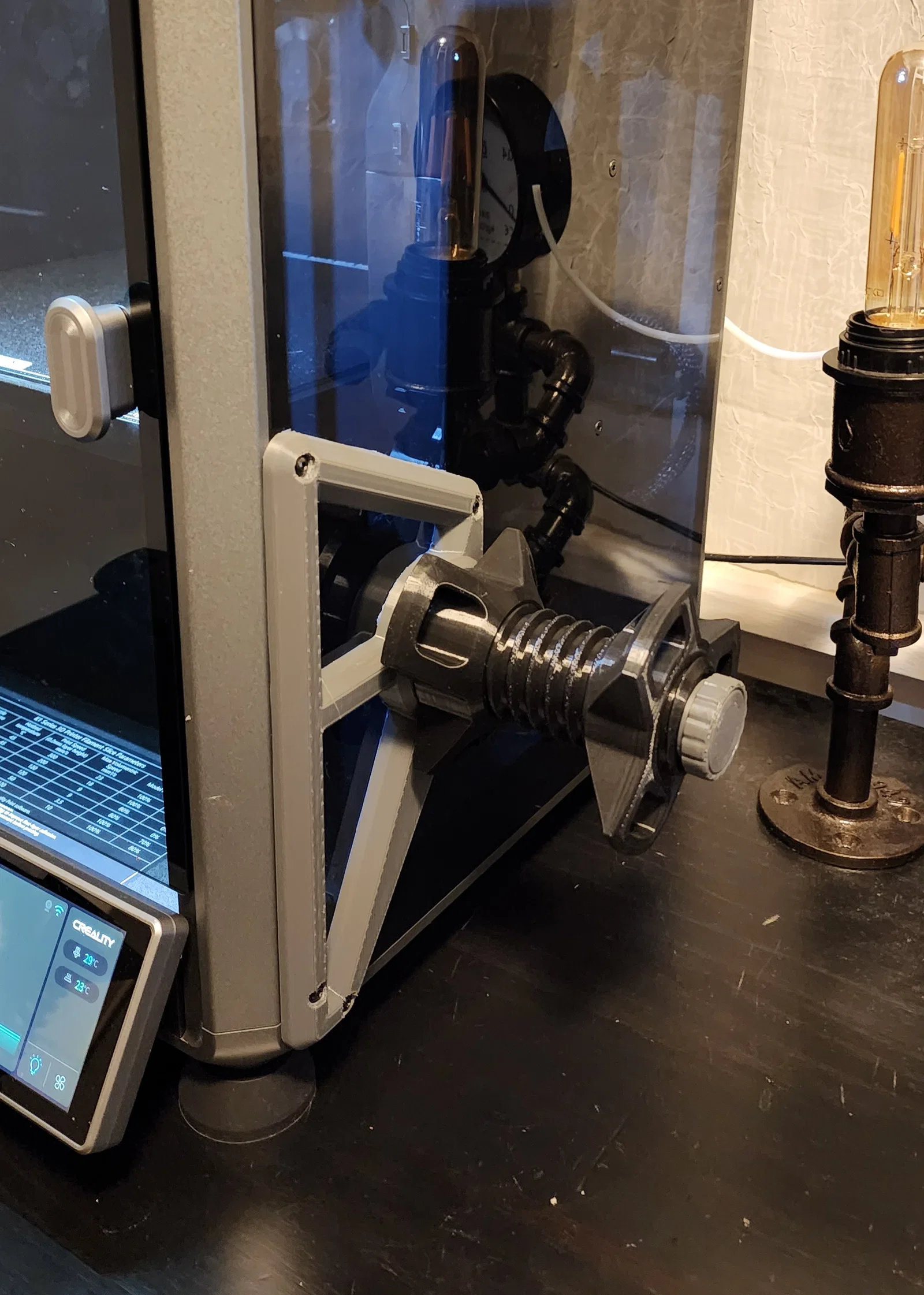

Mình muốn làm một cái giá đỡ cuộn filament gắn hông, và đây là phương án mình nghĩ ra.

Mình muốn nó nhìn như kiểu “thuộc về” máy K1, nên mình cố gắng copy style của khung máy nhiều nhất có thể.

Lực căng (tension) lên cuộn có thể chỉnh được để bạn canh theo từng loại filament / tốc độ in / v.v. Nếu bạn in thêm cái núm (knob) thì khỏi cần dụng cụ để chỉnh.

Bạn sẽ cần in mỗi loại 1 món, và chuẩn bị thêm:

(4) vít M3 x 12

(4) long đền phẳng M8 (M8 Flat Washers)

(2) bạc đạn roller 22x8x7.

(1) bu lông lục giác M8 x 100 (M8 x 100 Hex Head bolt)

(1) tán Nylock M8 (M8 Nylock Nut)

In phần Spool Screw và Spool Nut với đầu to nhất úp xuống (ren hướng lên), support chỉ chạm build plate - Không support phần ren.

Nếu in bằng nozzle 0.4 - in layer height .16 hoặc thấp hơn

Nếu in bằng nozzle 0.6 - in layer height .18 hoặc thấp hơn

In không cần support ở các layer height này thì bạn sẽ không phải dọn lại phần ren.

Phần knob và frame thì bạn in kiểu nào cũng được.

Knob chỉ là dạng press fit chụp lên tán nylock của bạn.

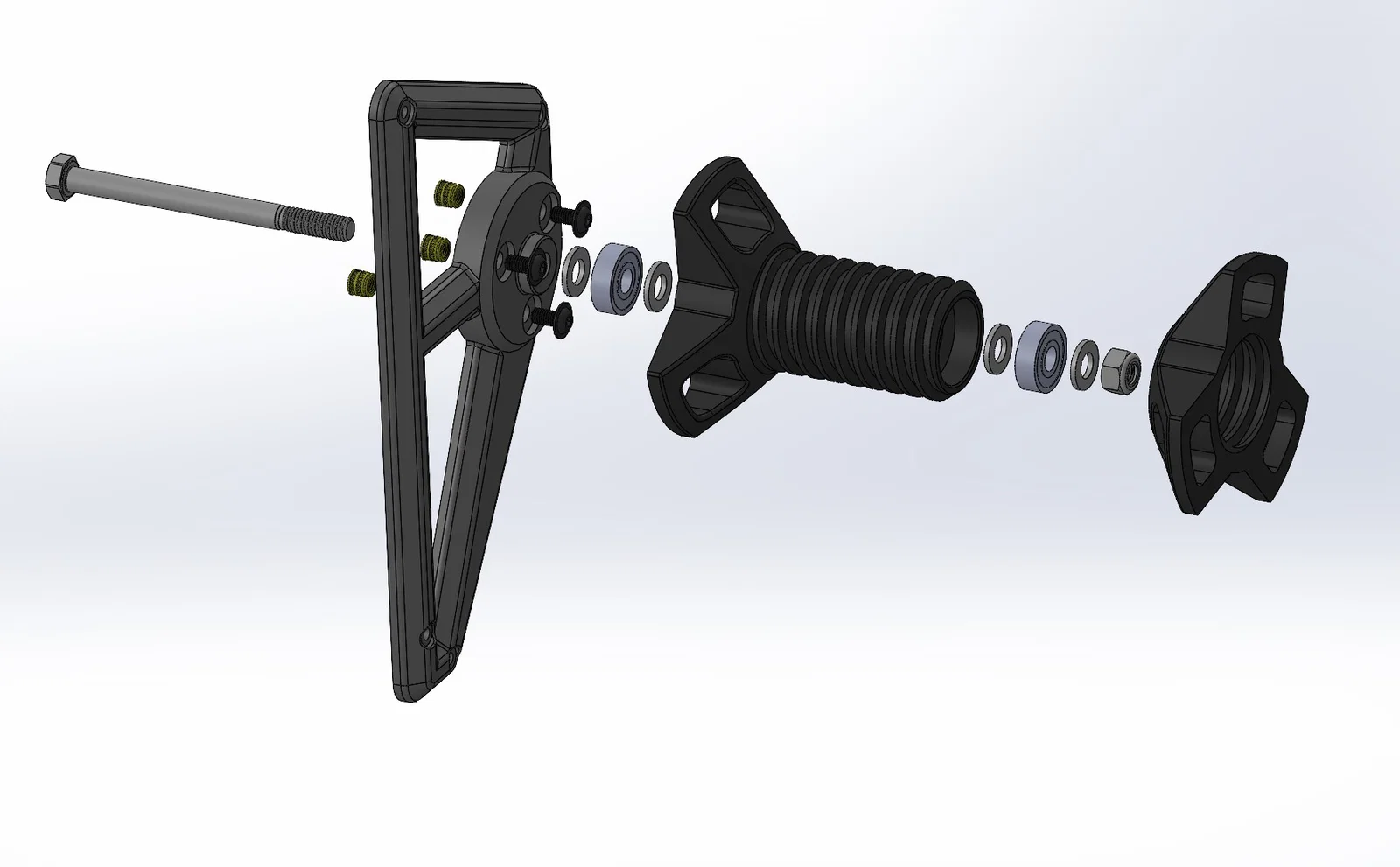

Trong hình exploded view, bạn sẽ thấy mình có thêm vài con vít và inserts xung quanh đế cuộn để hỗ trợ bám lớp (layer adhesion). Thực tế thì mấy cái đó hoàn toàn không cần thiết và đã được gỡ khỏi model rồi. Vui lòng bỏ qua.

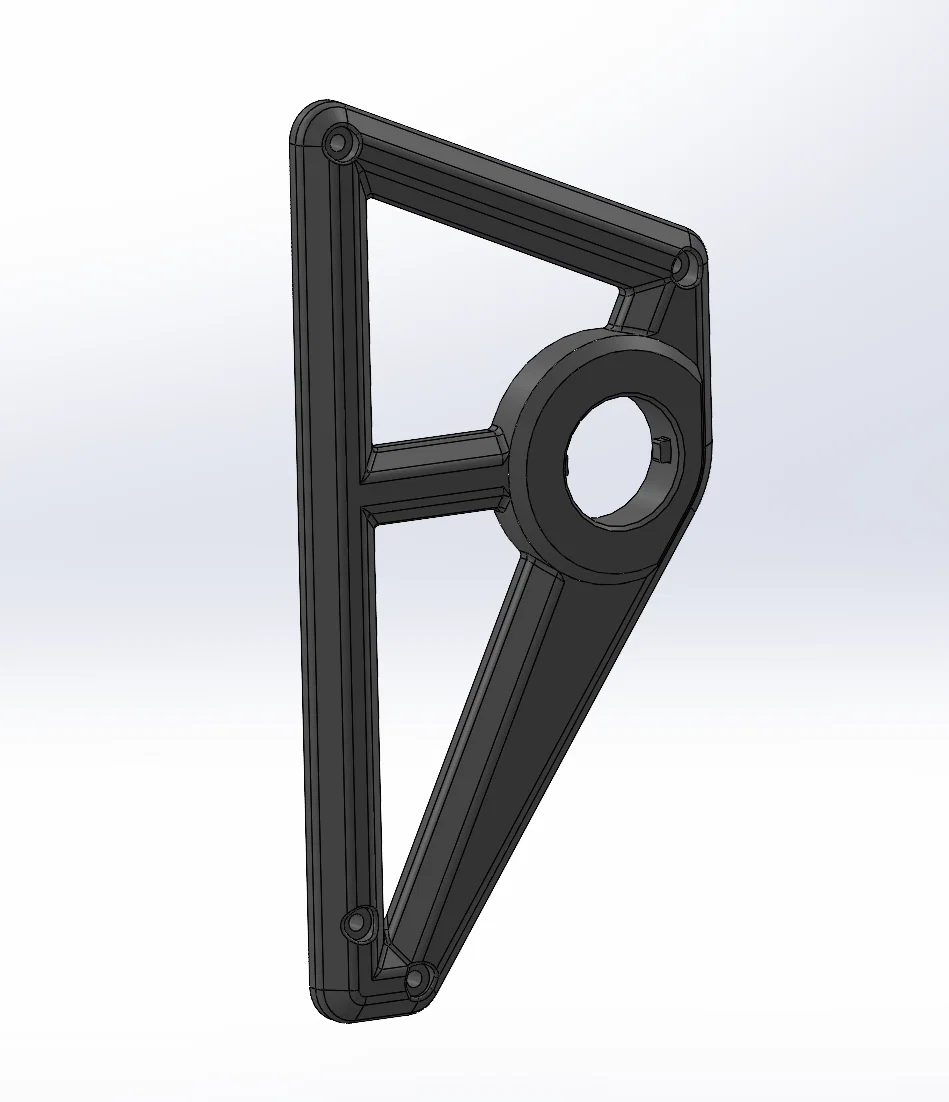

• Update 03112024 - Thêm khung spool holder dùng cho factory stand off

Chúc bạn in vui!!
