DIY Desk Lamp – Đèn bàn tự làm để in 3D

Bản tiếng Anh (dịch):

Đây là thiết kế đầu tiên mình đăng lên, với lại tiếng Anh không phải tiếng mẹ đẻ của mình nên nếu có sai sót gì thì mong bạn thông cảm. (Và nếu bạn thấy lỗi nào, làm ơn báo giúp mình nha). Bên dưới cũng có bản tiếng Tây Ban Nha.

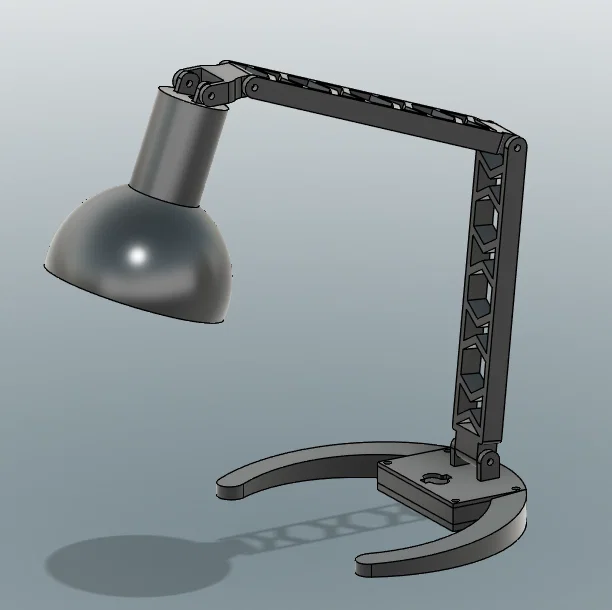

Mình thiết kế cái đèn bàn này vì mình cần nó từ lâu rồi, và sau khi tìm hiểu sơ qua thì thấy tự thiết kế rồi in còn dễ hơn và rẻ hơn mua ngoài tiệm.

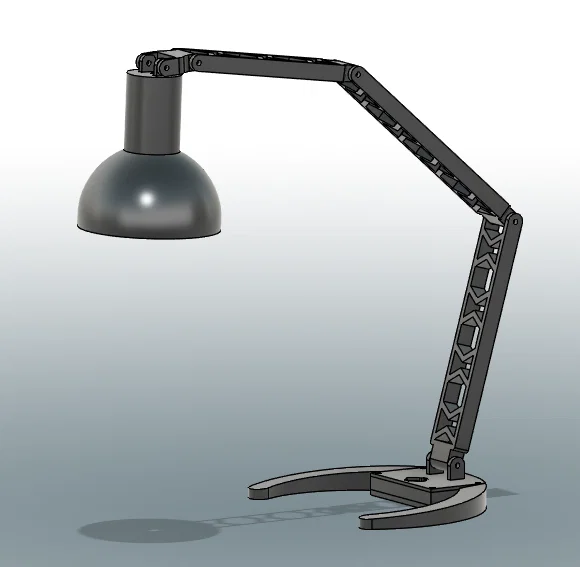

Trường hợp của mình là dùng máy D-Bot với khổ bàn in 300x300 mm nên mình in bản tay dài. Tuy nhiên mình cũng thêm một bản tay ngắn hơn, chủ yếu cho các máy có khổ bàn in tối đa 200x200mm. Ngoài ra phần đế đèn (lamp base/lamp feet) có kích thước 200mm x 160mm, nên cần bàn in tối thiểu 200x200mm để in mẫu đèn này.

Phần Lamp Feet Cover có 2 phiên bản: bản có lỗ để gắn công tắc (Lamp Feet Cover.stl) và bản không có lỗ công tắc (Lamp Feet Cover No Switch.stl).

Mình in toàn bộ bằng PLA+ với 15% infill và thấy chạy ổn, nhưng mình khuyên nên tăng 30–40% infill cho phần tay đèn. Ngoài ra không cần brim hay raft, còn supports thì tùy chọn, chủ yếu dùng cho các lỗ bắt bu-lông.

Các phần cứng/linh kiện khác cần để lắp đèn bàn:

• Bu-lông M5 x 50mm
• Đai ốc lục giác M5
• Bu-lông M3 x 20mm
• Đai ốc lục giác M3
• Dây điện:
  • Về chiều dài thì bạn làm bao nhiêu cũng được, tùy bạn hoàn toàn. Mình dùng tầm vài mét.
  • Về tiết diện, mình dùng dây 2x1.5mm2.

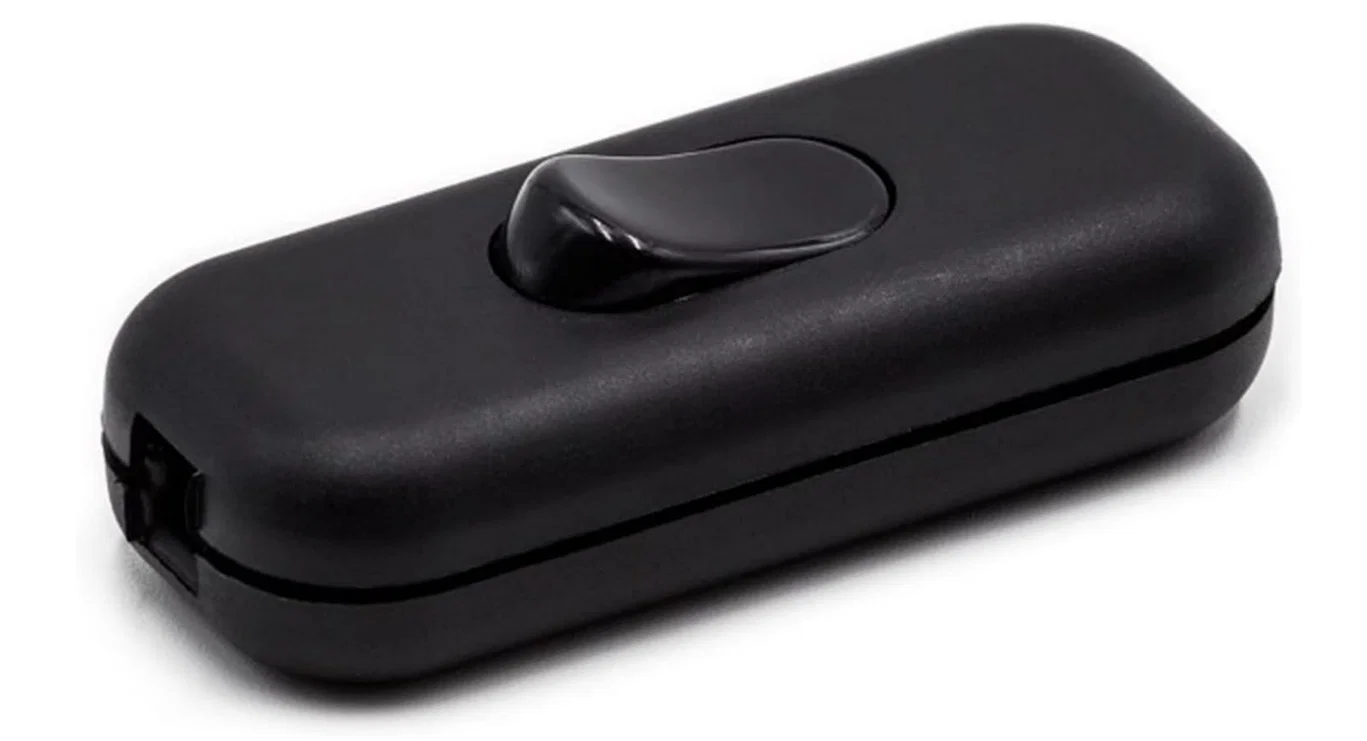

• Công tắc: bạn có thể mua trên Amazon hoặc ở cửa hàng gần nhà. (Mình có kèm hình để bạn thấy loại công tắc mình dùng.)
• Đui đèn (lamp holder/lamp socket): mình dùng loại phổ thông cho bóng E27, đường kính 40mm và dài 58mm.

Hy vọng bạn thích thiết kế này!

------------------------------------------------------------------

Versión en Español (nguyên bản tiếng Tây Ban Nha):

Este es el primer diseño que publico en esta plataforma.

Necesitaba una lámpara de escritorio desde hace tiempo y después de hacer una breve búsqueda en internet y unas cuentas, llegué a la conclusión de que era más rápido, cómodo y económico el diseñarla e imprimirla yo mismo que comprar una en la tienda.

En este caso, la he impreso en una D-Bot con una cama de 300x300mm, así que he utilizado los brazos largos (Arm_Long.stl), pero también he añadido una versión ligeramente más corta para las impresoras que tienen una cama de hasta 200x200mm. Además, la base de la lámpara (Lamp feet.stl) tiene unas dimensiones aproximadas de 200x160mm por lo que es necesario imprimirlo en una cama de al menos 200x200mm.

Hay dos versiones de la cubierta del pie de la lámpara, Lamp Feet Cover.stl y Lamp Feet Cover No Switch.stl, el primero para incluirle un interruptor, el segundo sin agujero para el interruptor.

En mi caso, lo he impreso en PLA+ y con un relleno de un 15%,  y parece funcionar bien, pero recomendaría aumentar el relleno al 30-40% para los brazos. Además no es necesario ni balsa ni bordes, y los soportes son opcionales, principalmente los usaría para los agujeros de los tornillos.

Otras piezas necesarias para la lámpara:

• Tornillos M5x50mm
• Tuercas hexagonales de M5
• Tornillos M3x20mm
• Tuercas hexagonales de M3
• Cable:
  • En cuanto a la longitud, puedes hacerla tan larga como desees; depende enteramente de ti. En mi caso he utilizado un par de metros.
  • Para el grosor, yo he utilizado cable de 2x1.5mm2.
• Para el interruptor, puedes comprar uno en Amazon o en alguna tienda cercana. (He incluido una foto para que veas qué interruptor he utilizado.)
• Para el portalámparas, he utilizado uno genérico para bombillas de rosca E27, tiene un diámetro de 40mm y una longitud de 58mm.

¡Espero que te guste el diseño!
