Giá treo/kẹp sắp xếp dây vòi Gardena (hose holder/organizer)
Thiết kế để gọn dây cho cuộn vòi Gardena, dùng được cho ống/thanh khoảng 20 mm. Có bản kẹp khớp nối male/female và bản kết hợp, kèm clip giữ khi di chuyển. Có file STEP và subtractor ốc M4 x 20 mm.
Mô tả

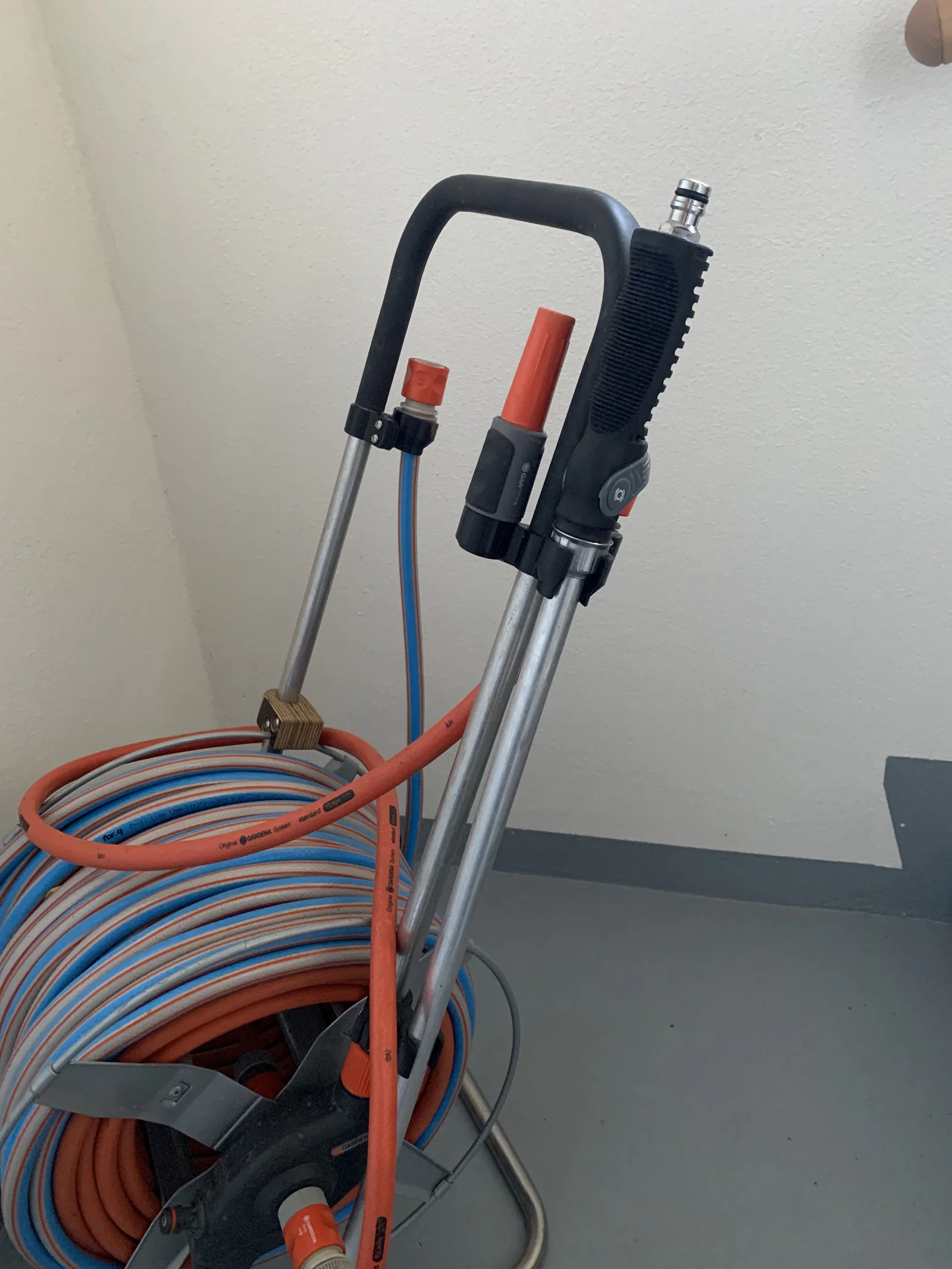

Ban đầu mình thiết kế để sắp xếp dây trên cuộn vòi Gardena, nhưng nó dùng được cho hầu hết các ống/thanh cỡ khoảng 20 mm.

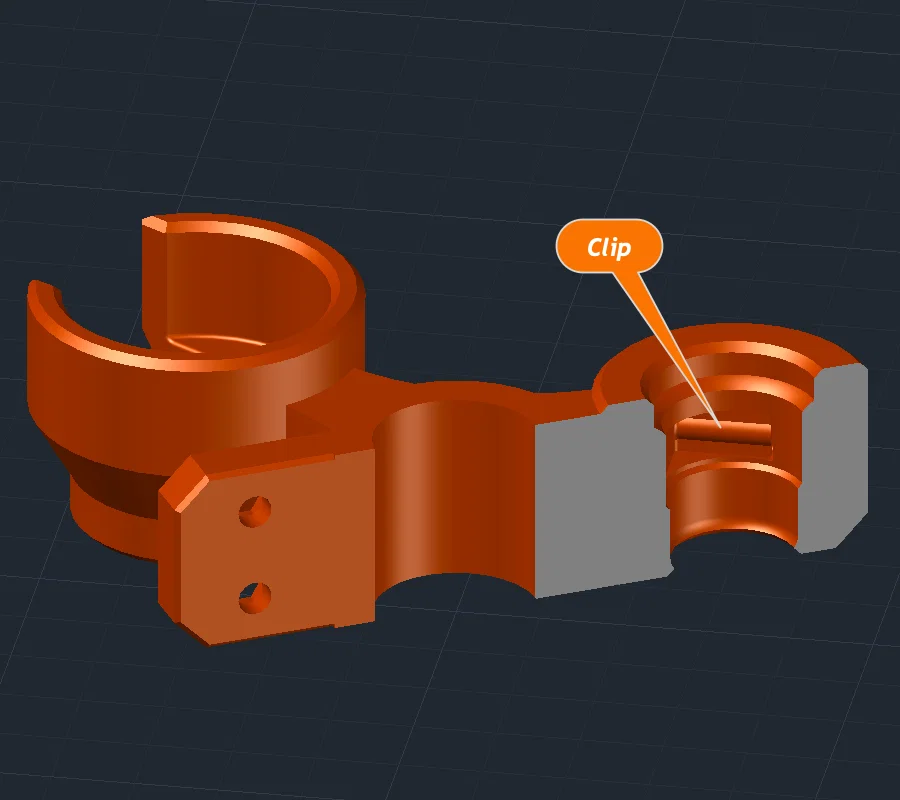

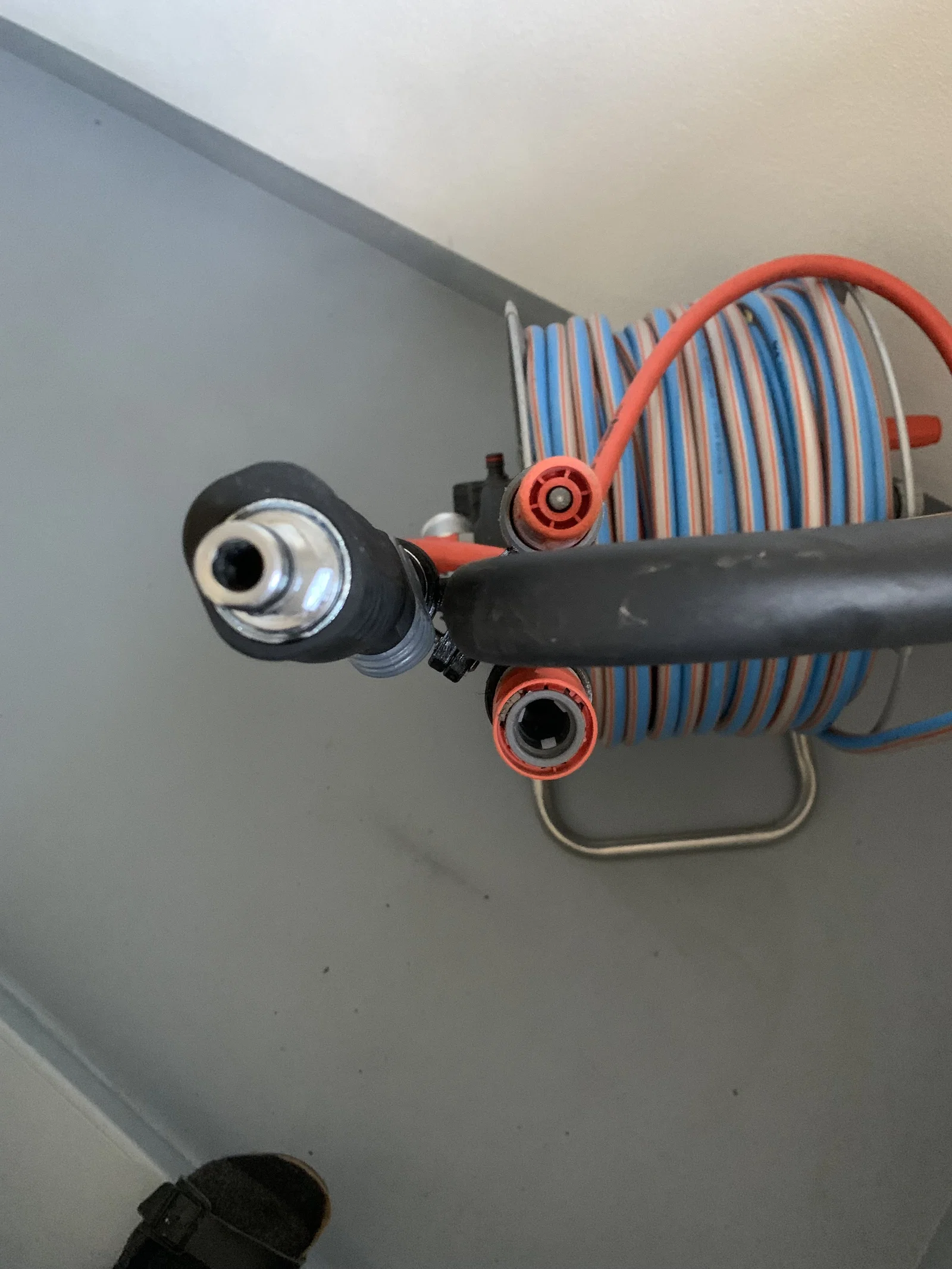

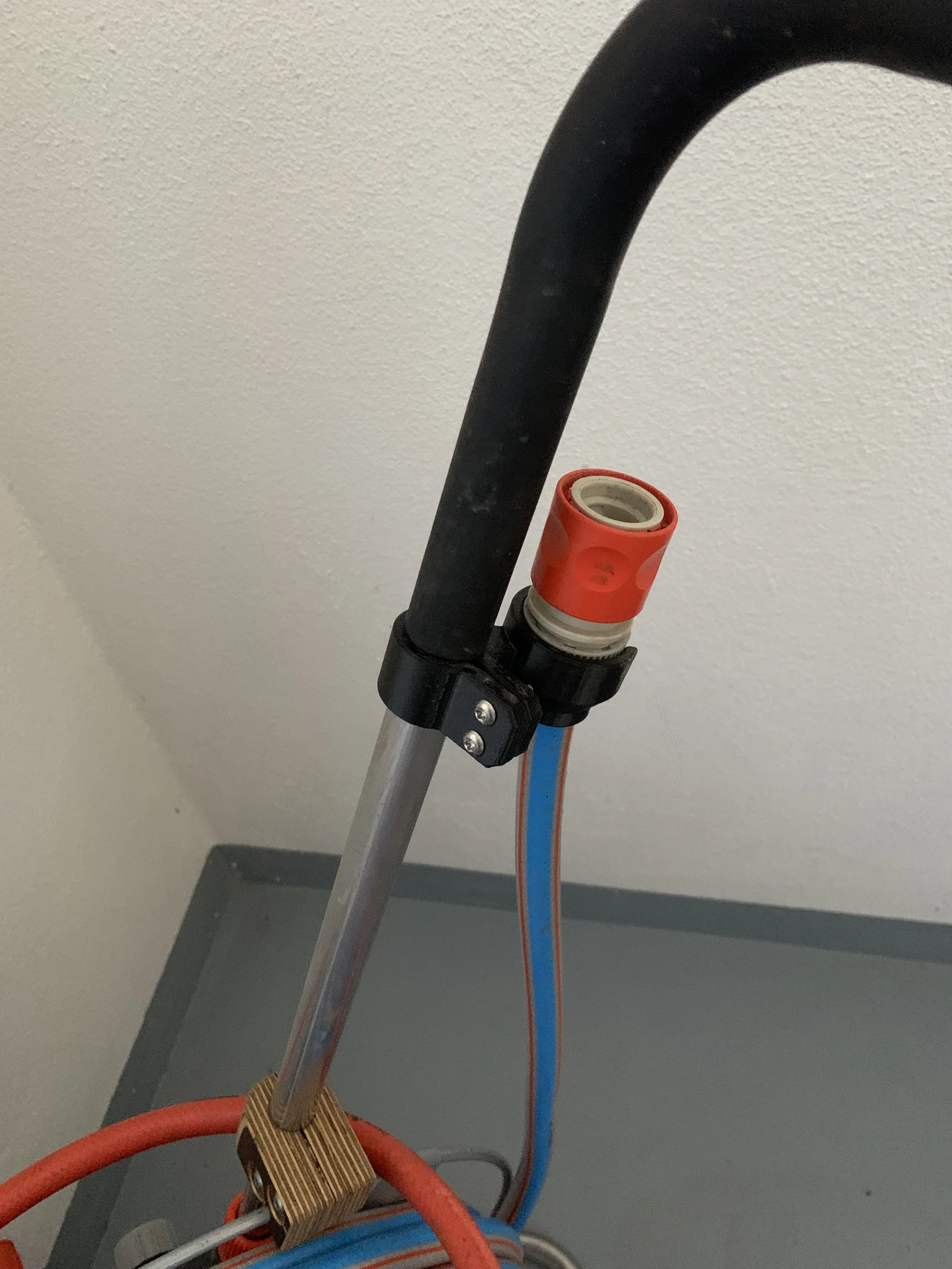

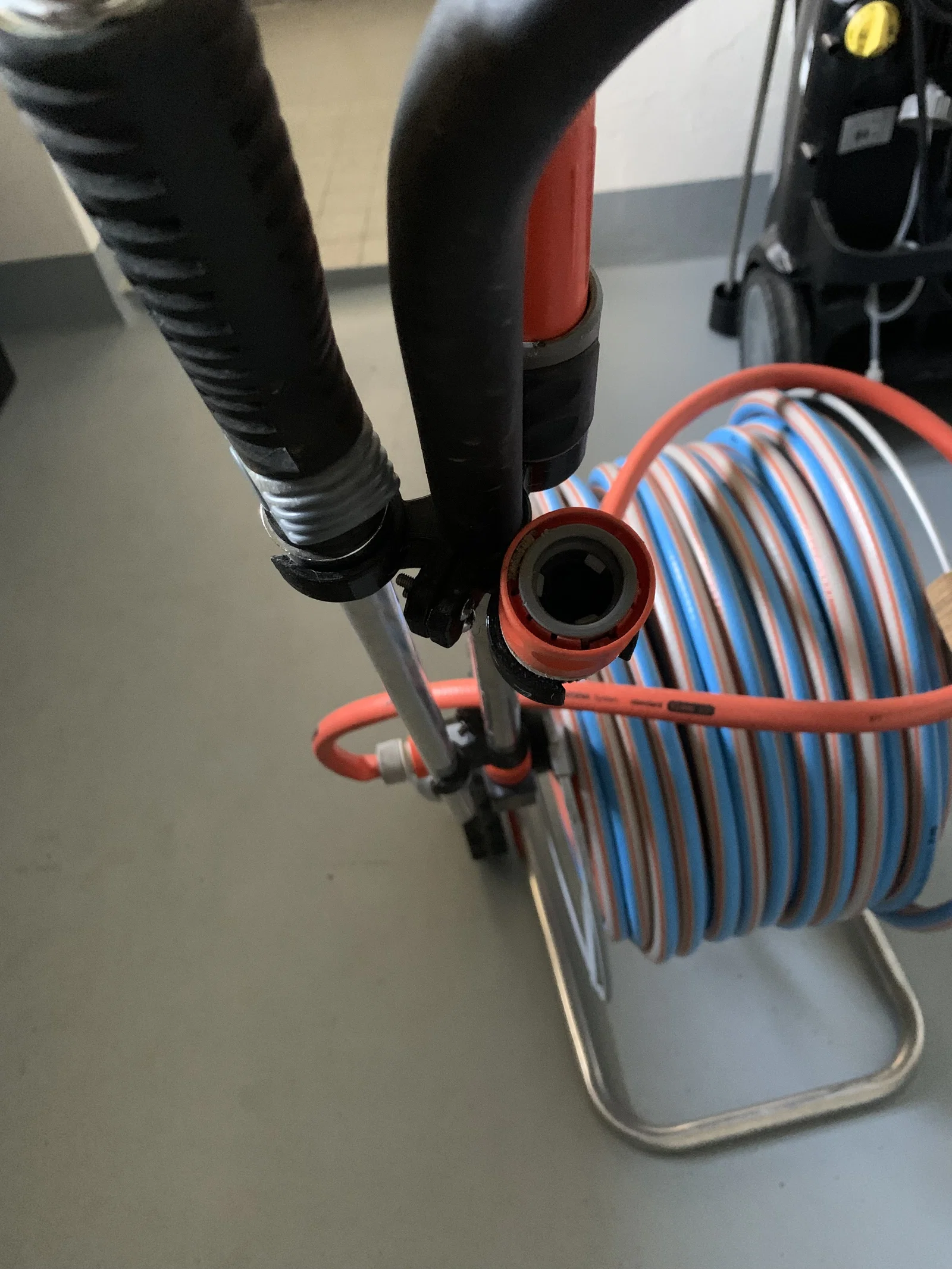

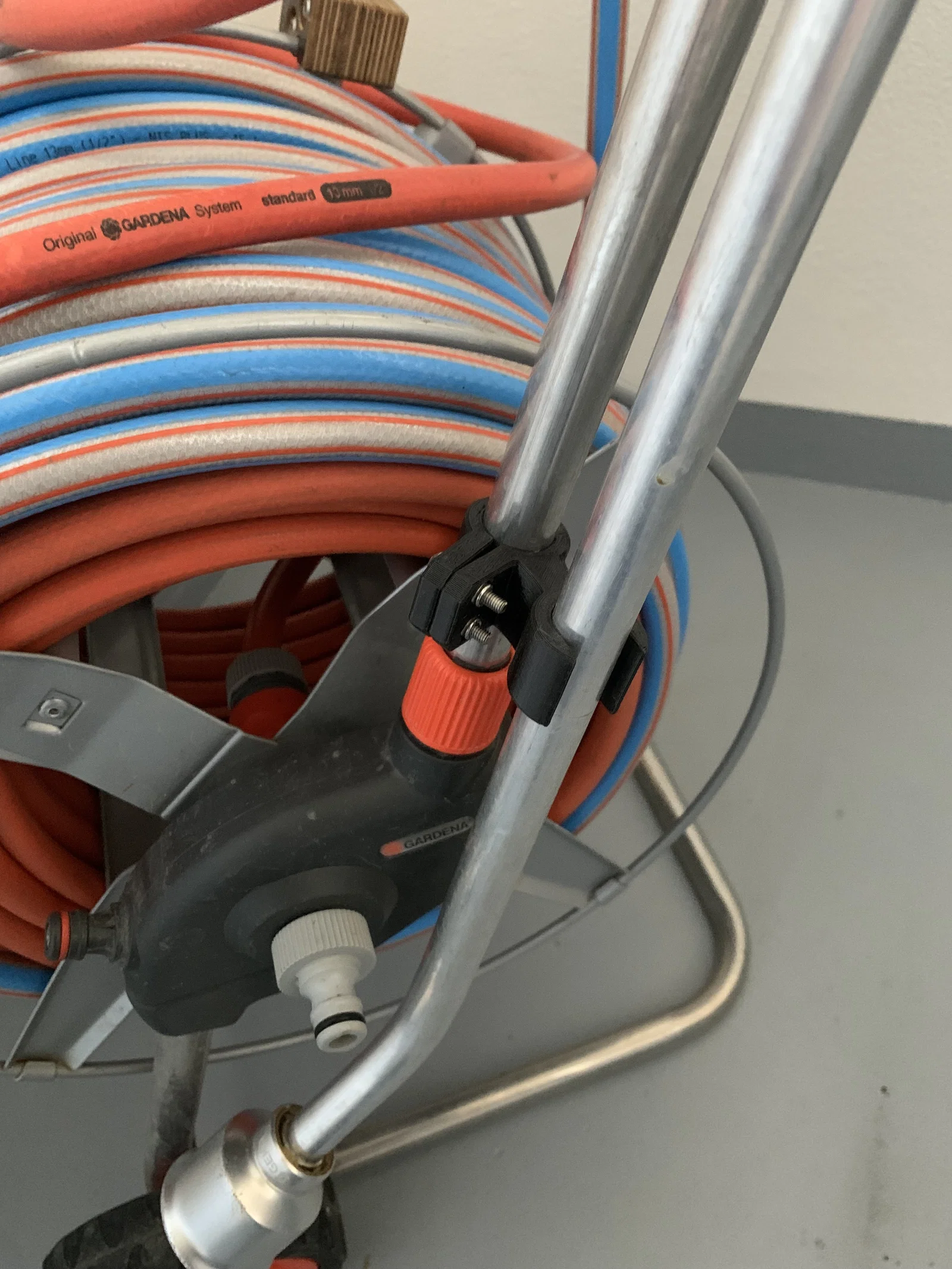

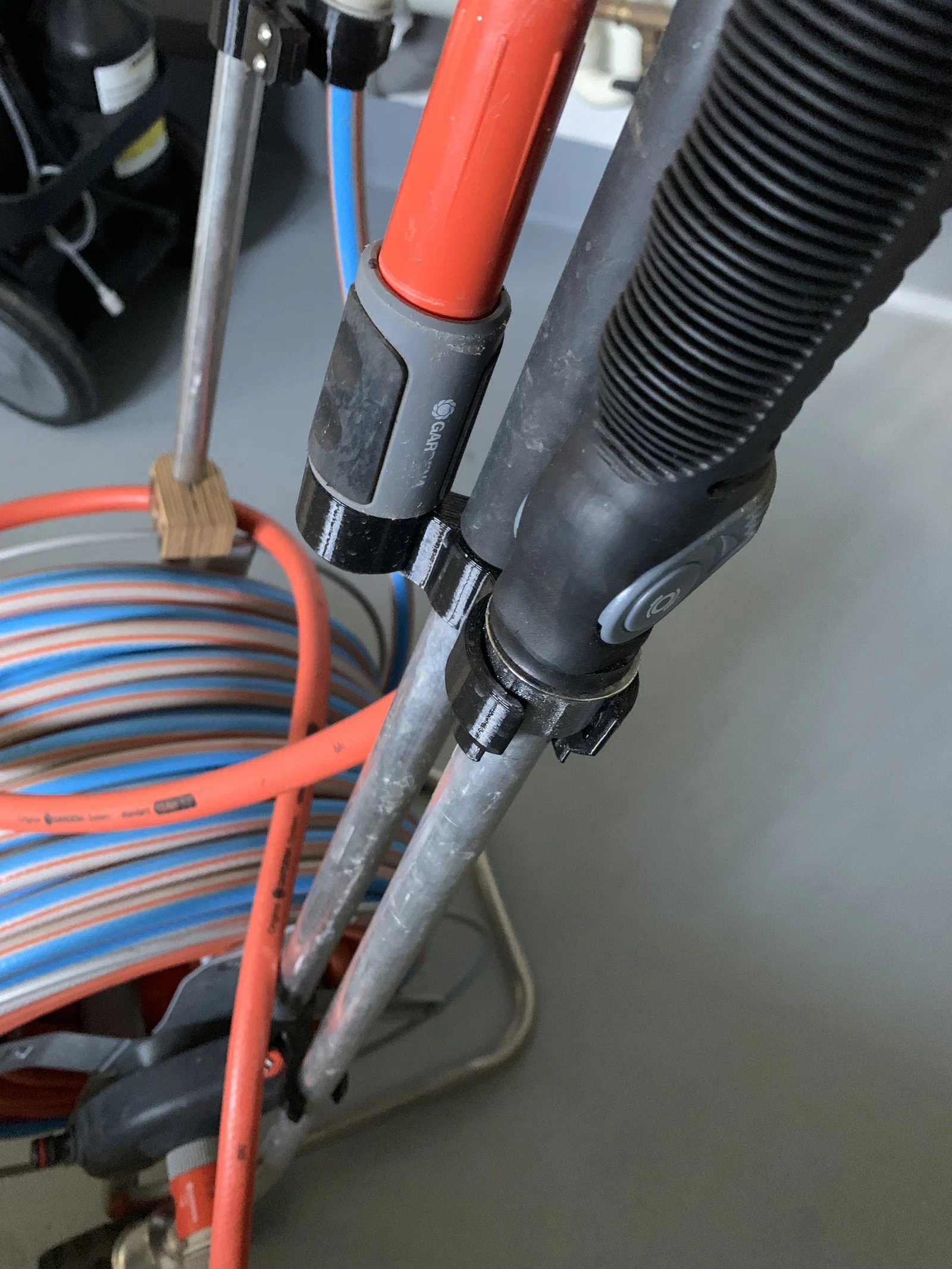

Có các mẫu cho khớp nối male và female (và cả bản kết hợp). Cách này giữ khớp nối chắc và gọn hơn là kẹp trực tiếp lên dây vòi. Trong lúc thử nghiệm mình phát hiện ra là dù kẹp khít với khớp nối male (đặc biệt là phần đầu phun/nozzle) thì khi mang đi/di chuyển vẫn không giữ được. Vì vậy mình thêm một cái clip bên trong m-holder (xem hình chụp phần đó).
Xem thêm với ngàm kẹp 2 mảnh.

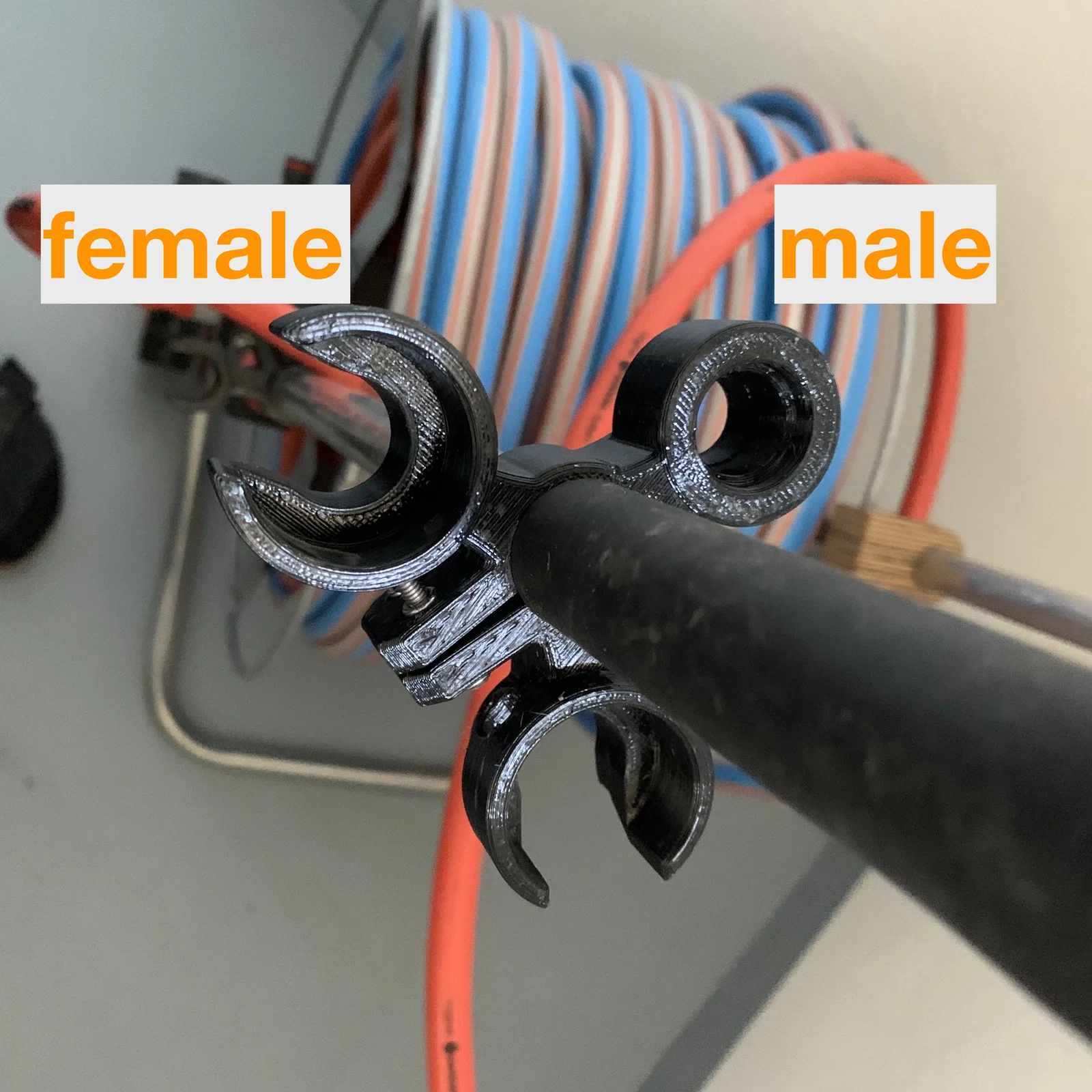

Mã ký hiệu model:
- f = phù hợp với khớp nối female
- m = phù hợp với khớp nối male

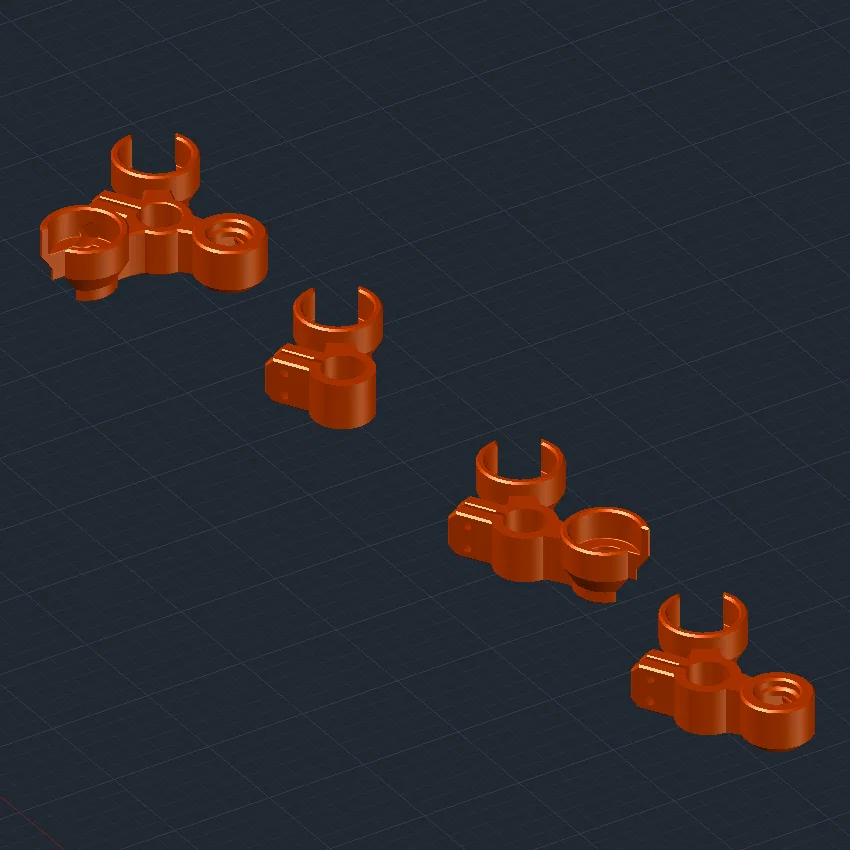

File STEP có sẵn bản model thô được tách thành nhiều phần để bạn tự tạo holder theo ý. Mình cũng kèm sẵn các subtractor cho ốc (M4 x 20 mm), nên bạn có thể chỉnh cho đúng nhu cầu.
Mẹo in:
- Khuyến nghị dùng PETG để cứng cáp/ổn định
- Không cần supports
- Mình in với nozzle 0.6 và layer 0.3 thấy chạy khá ổn
