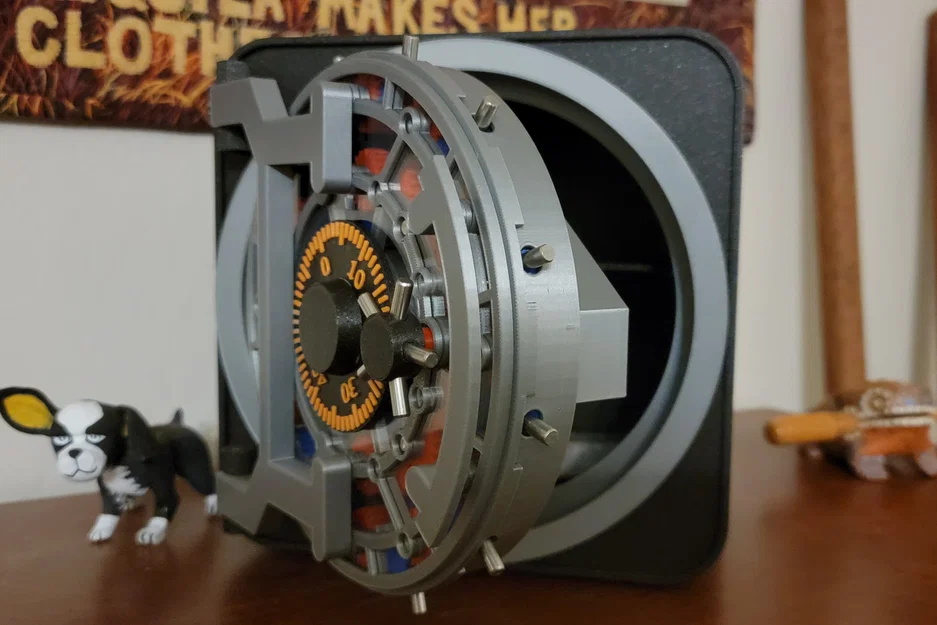

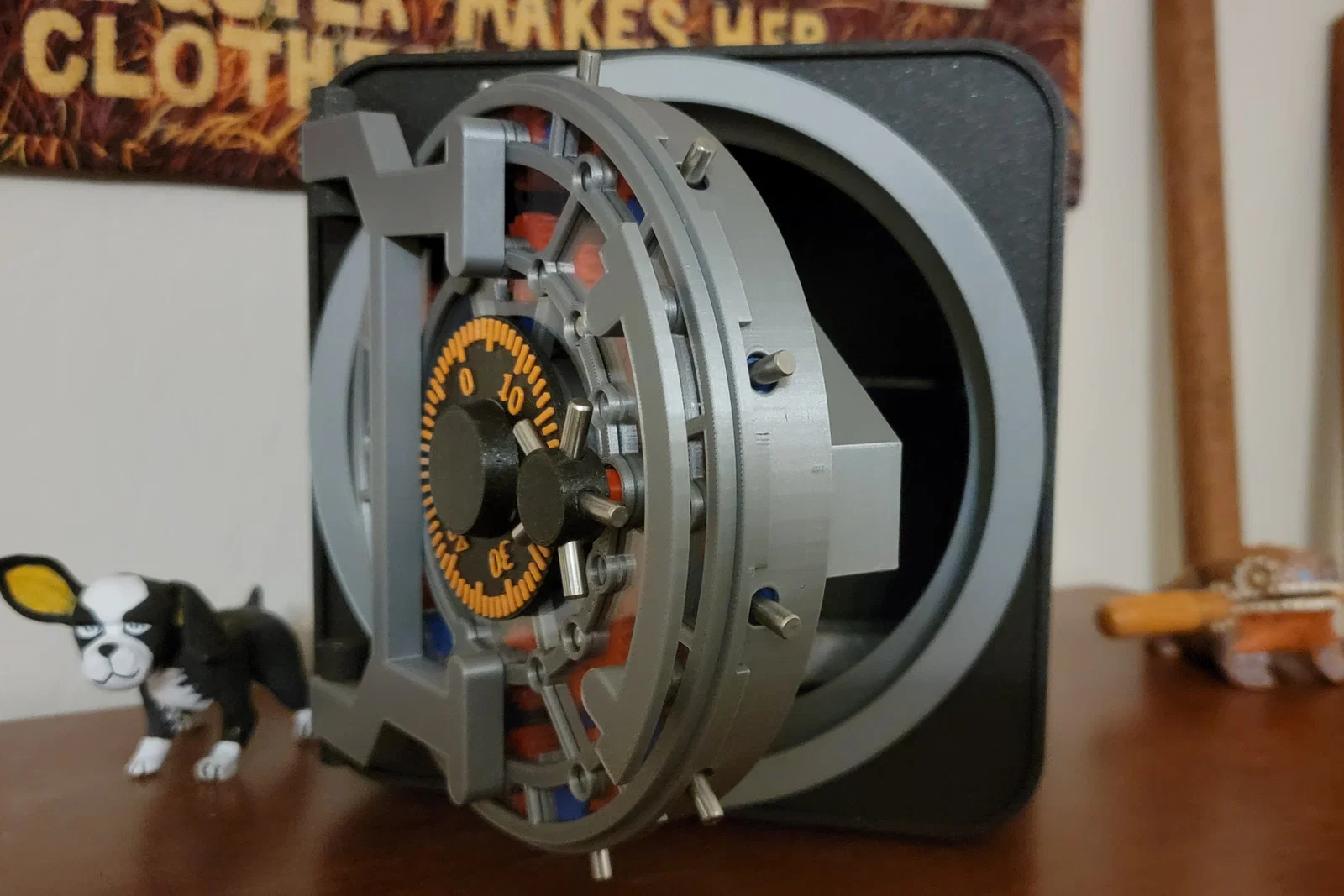

Két khóa số kết hợp – chỉnh nhẹ và cải tiến

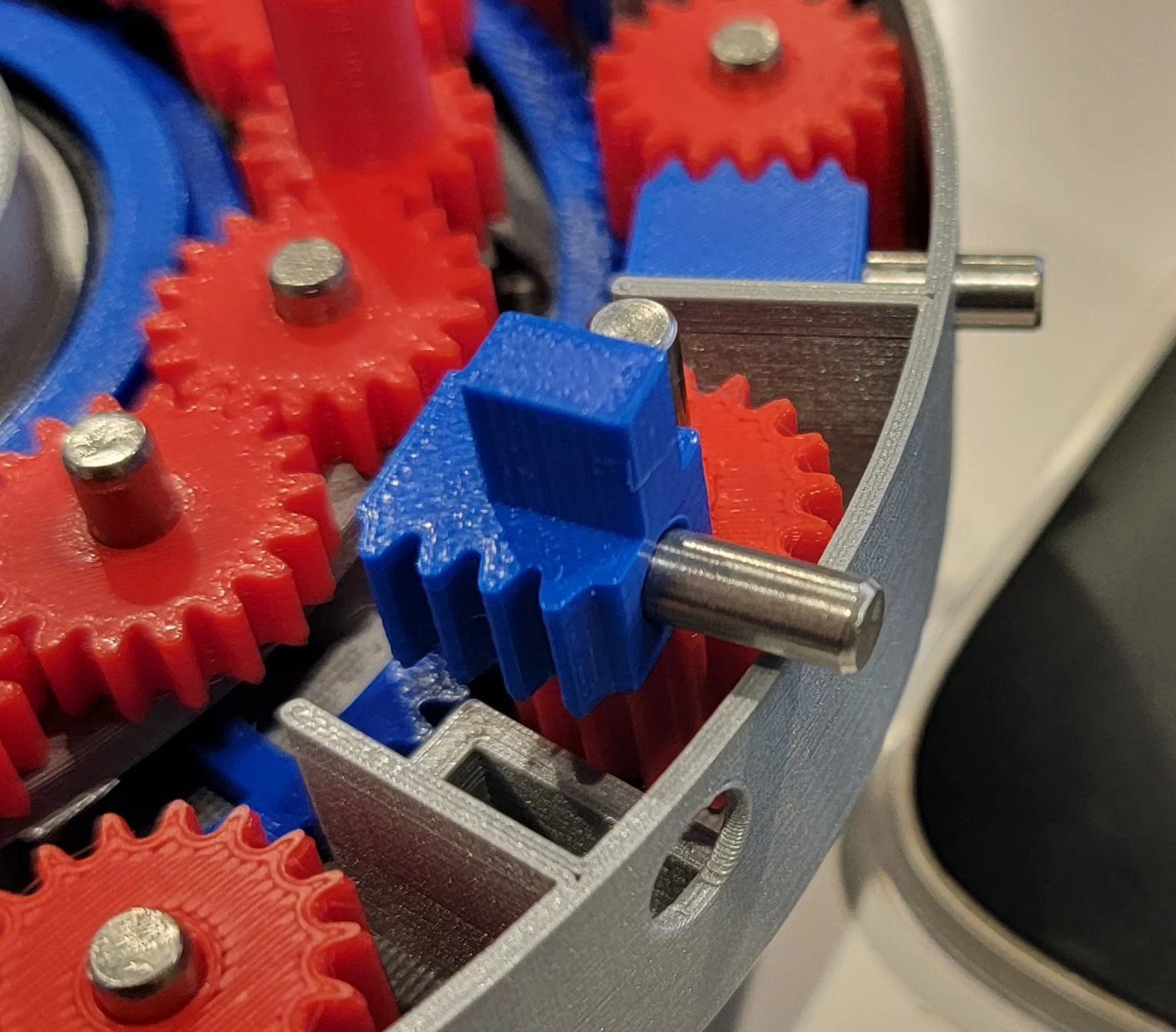

Đây là một mẫu rất hay của @RoccosStuff. Ở một số mẫu đời đầu, anh ấy dùng mấy chốt kim loại dư trong bộ kit làm chốt cho các then khóa, nhưng với mẫu này lại chọn dùng chốt in 3D. Mình thấy chốt kim loại nhìn “đã” hơn, với lại cách này in cái rack cũng dễ hơn (không cần supports). Bộ kit anh ấy nhắc tới có dư chốt nên mình nghĩ: “Sao không dùng luôn?”

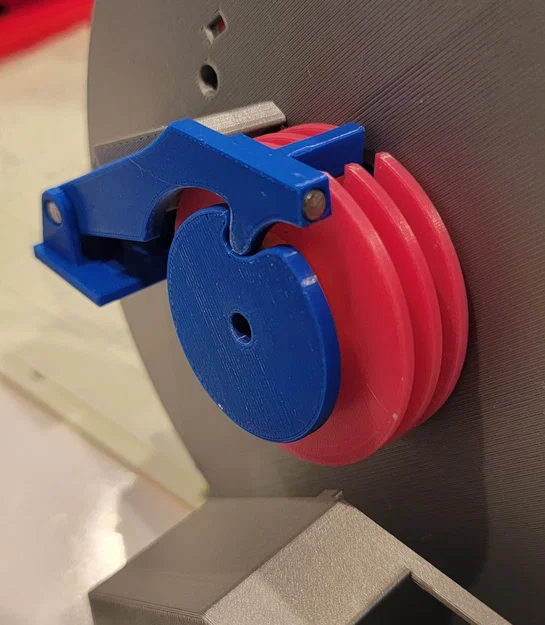

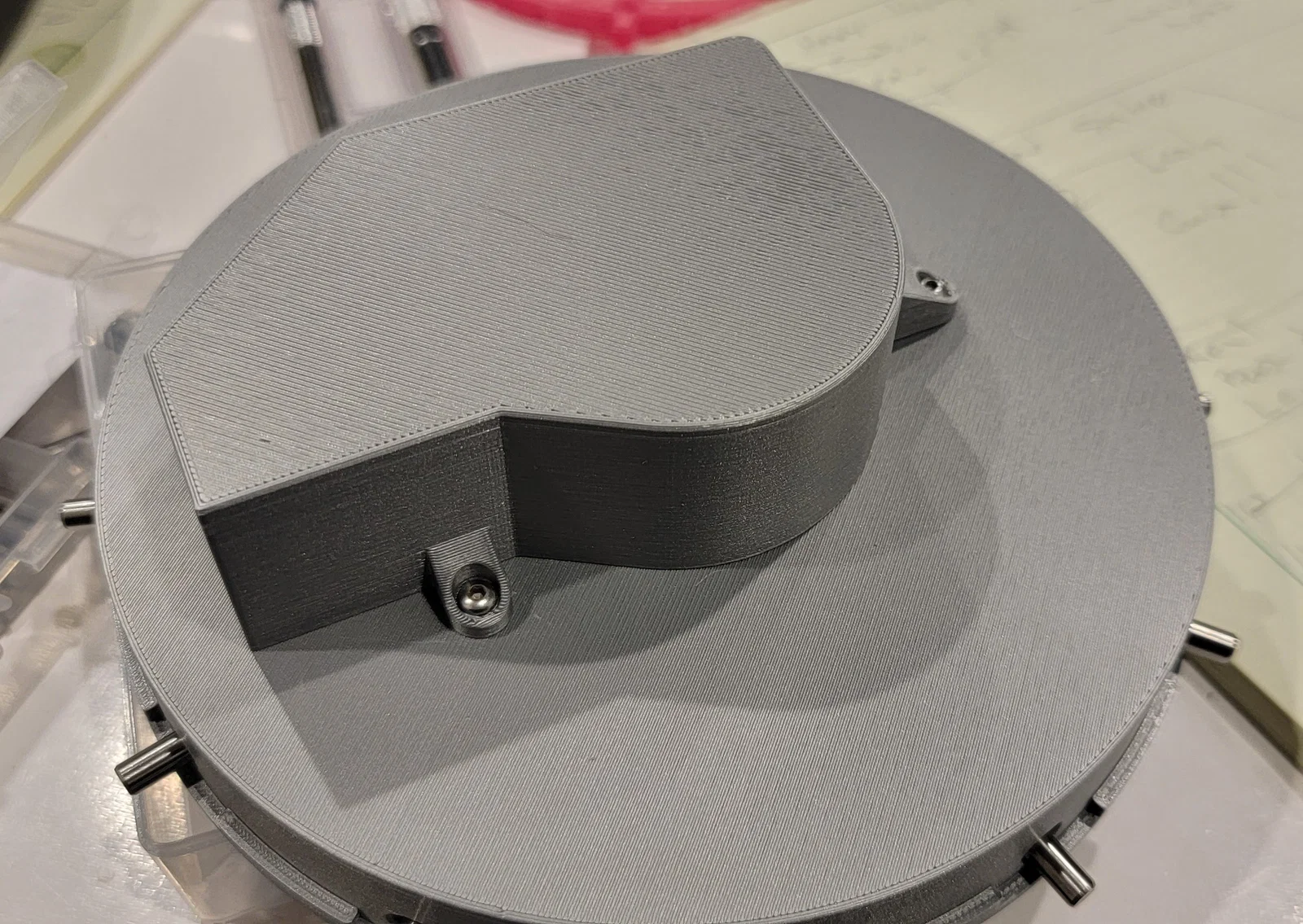

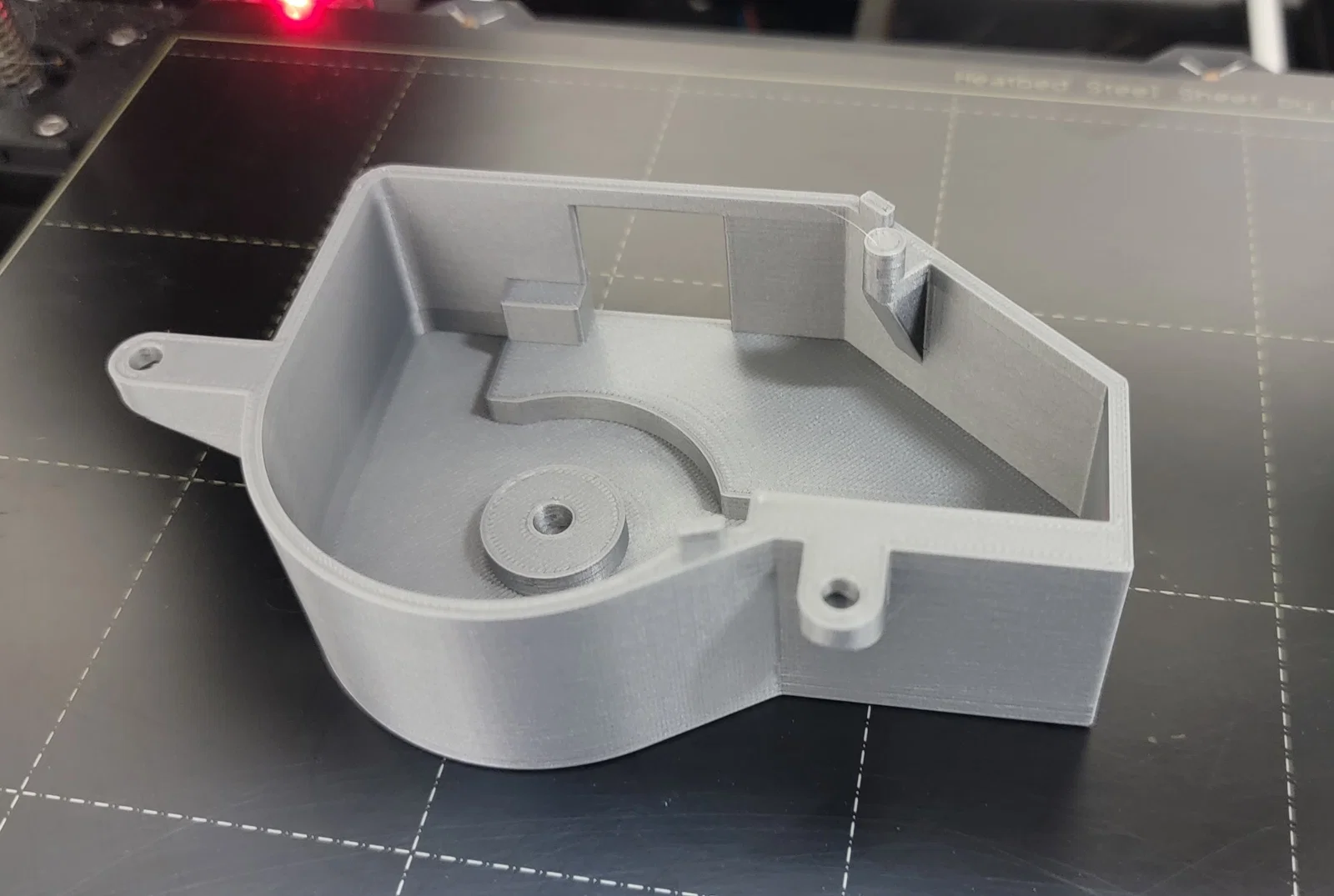

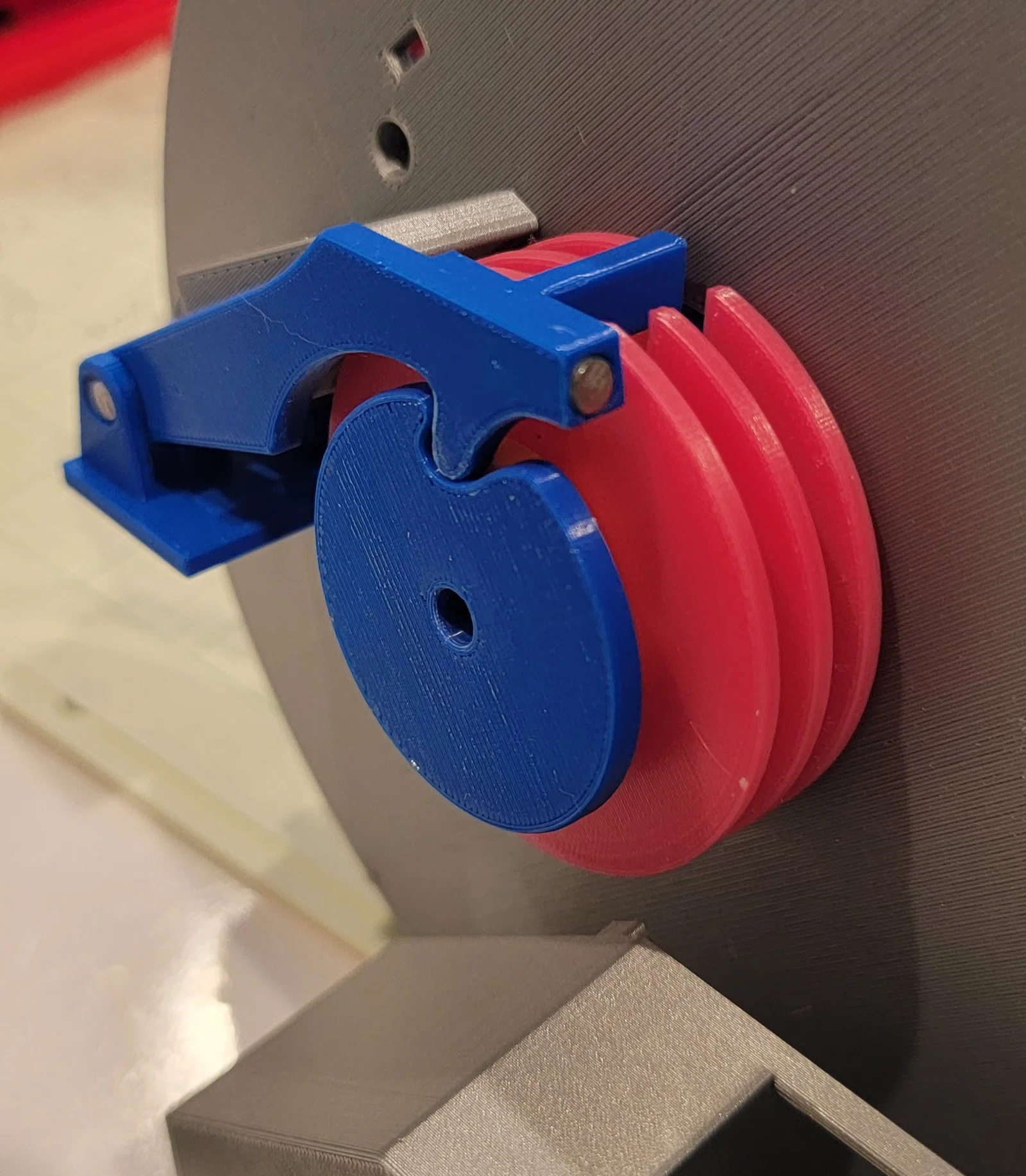

Ngoài ra, sau khi mình lắp xong, cái fence thỉnh thoảng bị kẹt trên phần “mái” của nắp hộp khóa. Mình phải gõ mạnh cái két một cái mới tuột ra. Để xử lý, mình chỉnh (tweak) lại cả sled lẫn arm. Giờ cái arm có một lỗ để gắn một chốt 5x10mm từ bộ kit được gợi ý trong mẫu gốc. Cái này tăng thêm trọng lượng để nó khỏi bị kẹt trên mái.

Hãy qua mẫu gốc để lấy các file còn lại — ở đây mình chỉ đính kèm 4 file mình có chỉnh sửa.

Một vài mẹo cho phần lắp tổng thể, không liên quan gì tới mấy chỉnh sửa này:

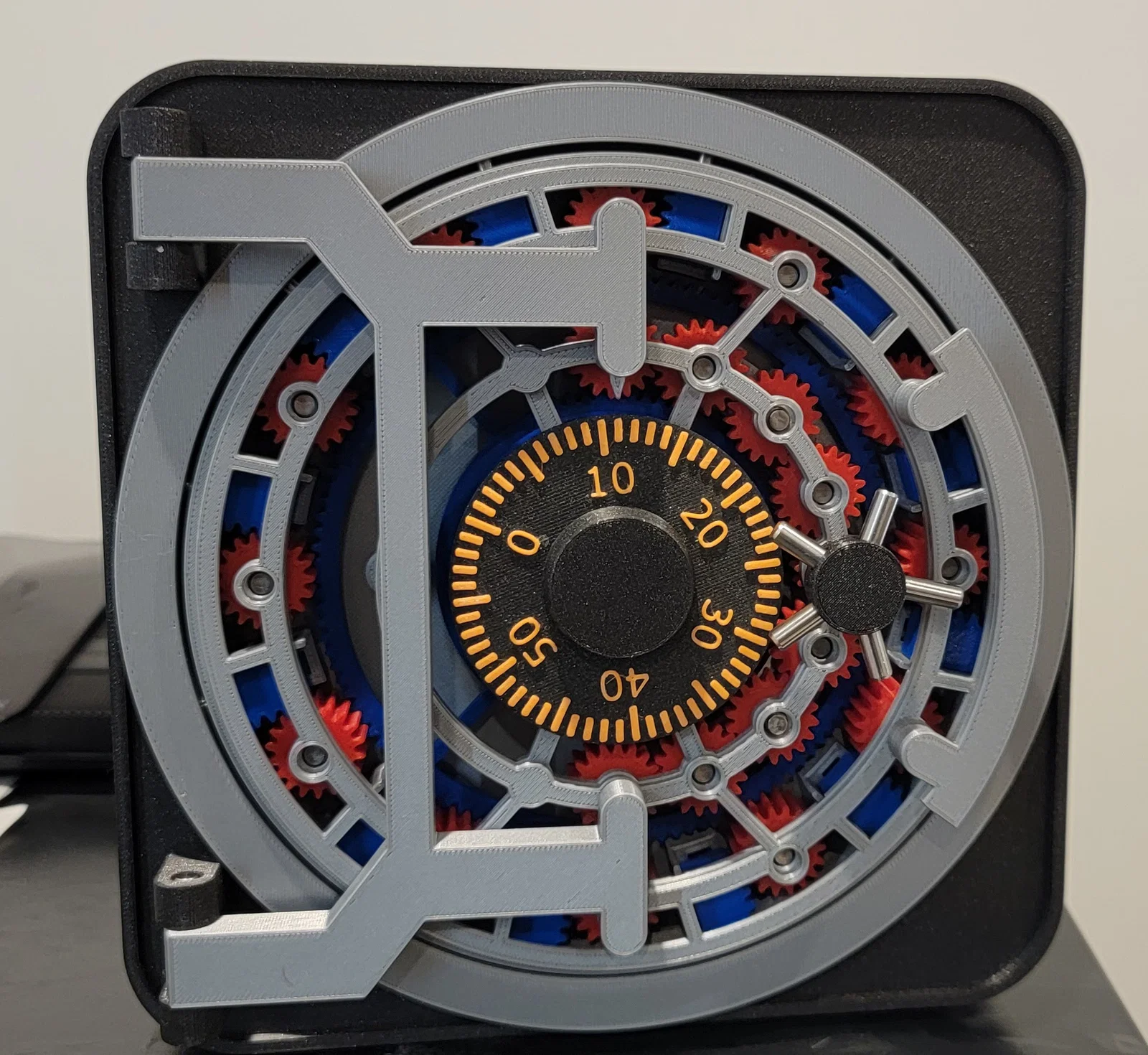

1. spur-gear-14-teeth-for-handle-smaller nên được lắp sao cho cái đầu nhọn ở mép nằm khoảng vị trí 2:00 khi các then khóa đã thò ra hết ở trạng thái locked. Khá khó nhìn đúng hướng từ video.
2. Nhớ kiểm tra large spur-gear-120-and-72 đã lắp đúng trước khi dán (glue) các bridges. Vành răng ở vòng trong phải nằm phía trên và phía dưới.
3. Ba bánh xe (wheels) trong khóa có ma sát rất thấp nên đôi khi vận hành hơi khó. Nếu xoay núm (dial) nhanh quá, sau khi bạn dừng đúng số thì chúng vẫn tiếp tục quay bên trong khóa. Để xử lý, mình thêm một ít mỡ đặc (heavy grease) giữa các wheels và các frame rings. Chỉ dùng một lượng nhỏ và đừng để mỡ tràn lên phần shoulder của frame rings. Nếu mỡ dính lên cái pin thì chúng sẽ bị dính, còn tệ hơn nữa (đừng hỏi sao mình biết :-). Mình chỉ dán (glue) frame-ring-core vào frame-lock core sau khi đã lắp đủ tất cả wheels.

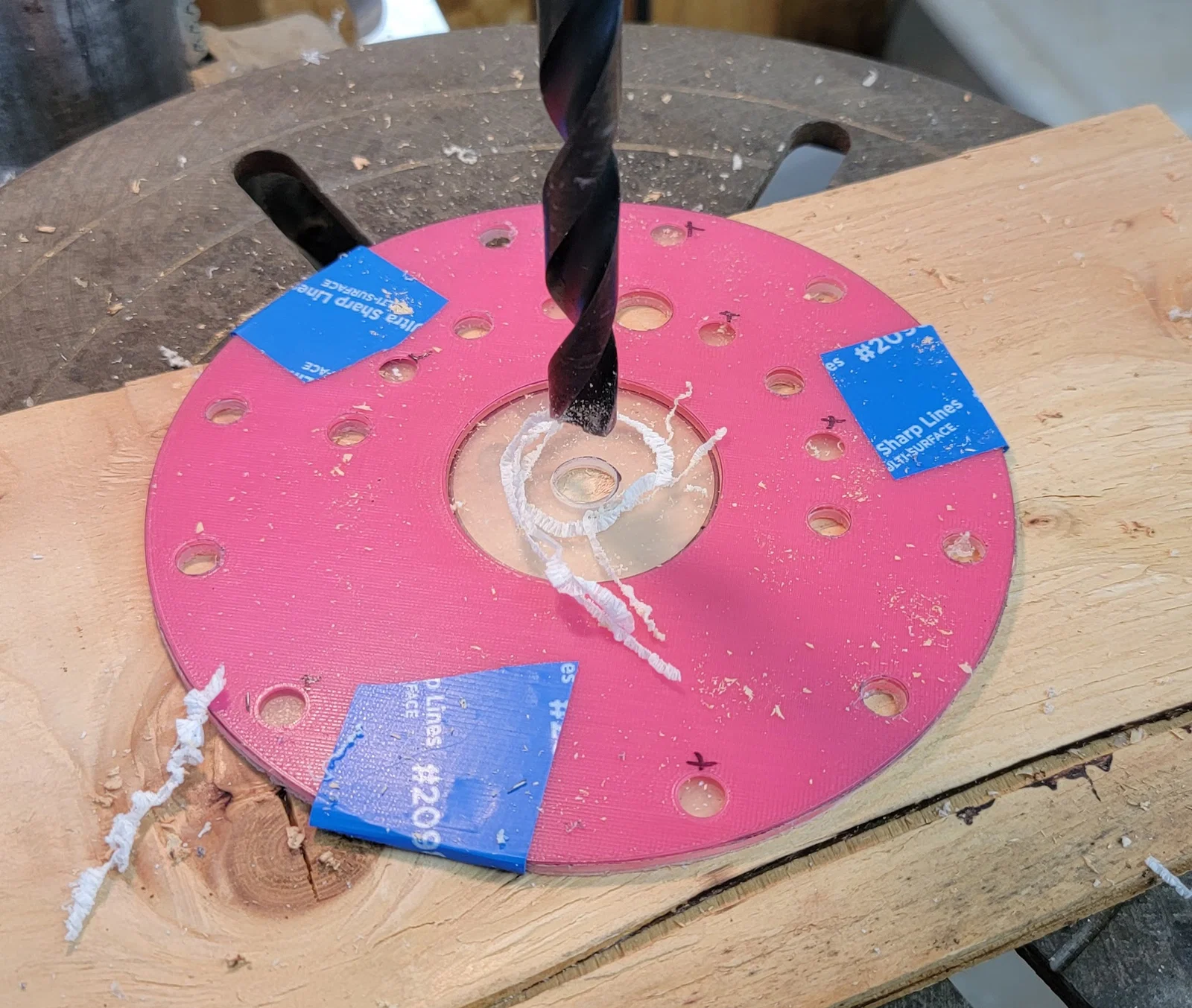

4. Tấm acrylic rẻ, dễ cắt và khoan. In file STL làm dưỡng để khoan/cắt. Lưu ý: không phải lỗ nào cũng cần khoan.

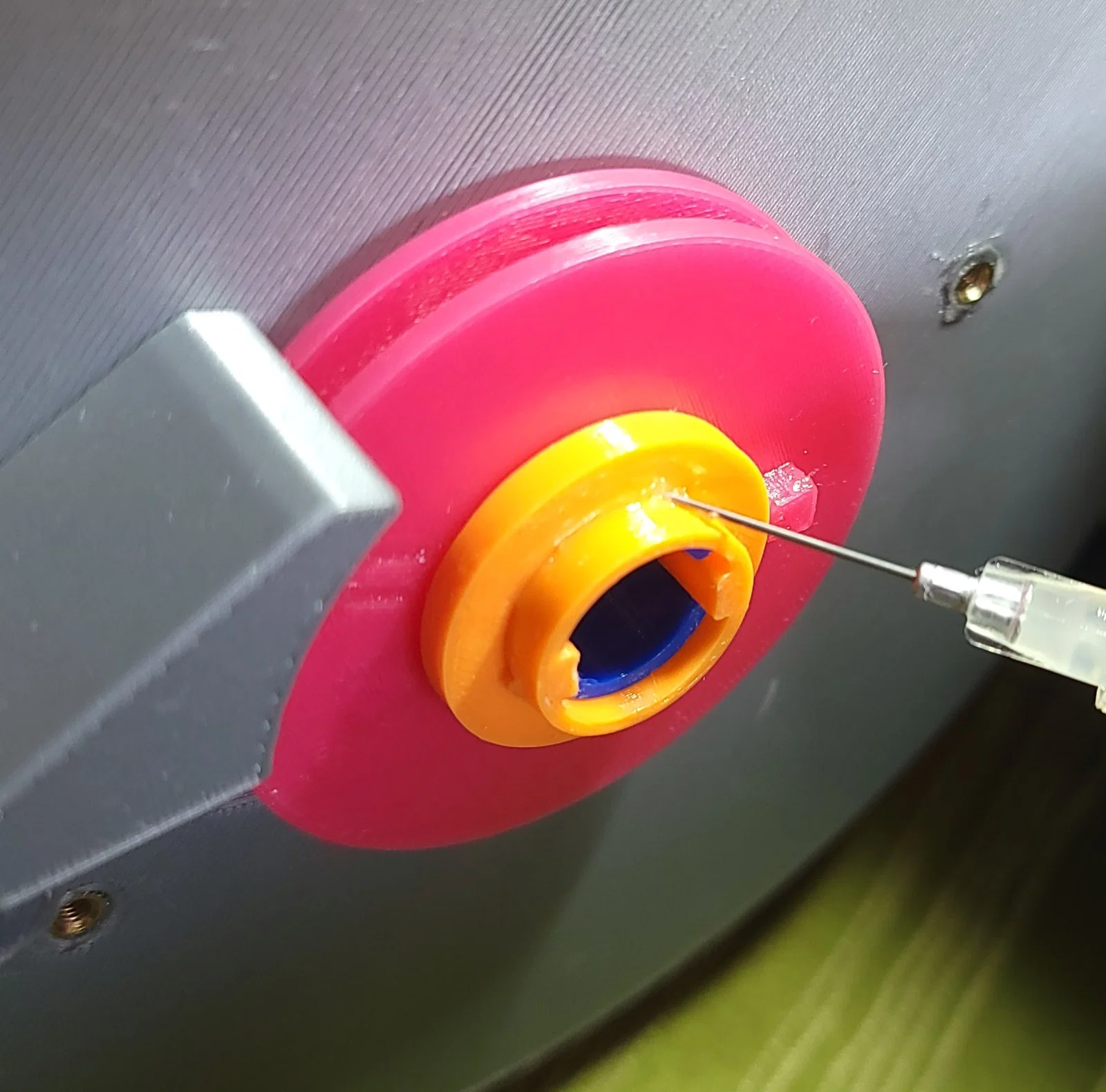

5. Thay vì ép insert ren 4mm vào door-frame, mình dùng JB weld để dán insert 3mm. In lâu lắm nên mình không muốn liều làm bể.
6. In 4 cái chân bằng TPU hoặc loại filament mềm tương tự.
7. Bỏ vật gì nặng ở phía sau két để khỏi bị lật khi mở cửa.
