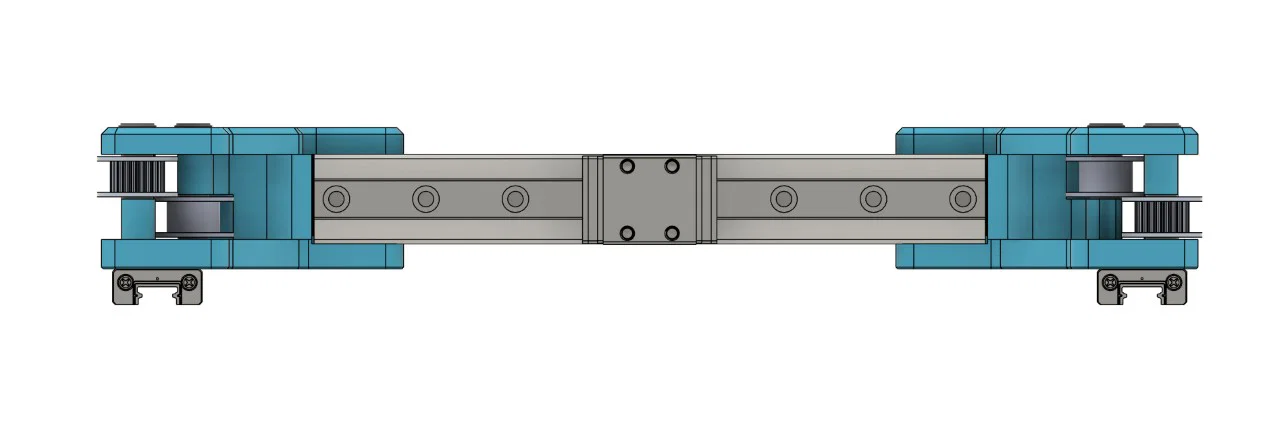

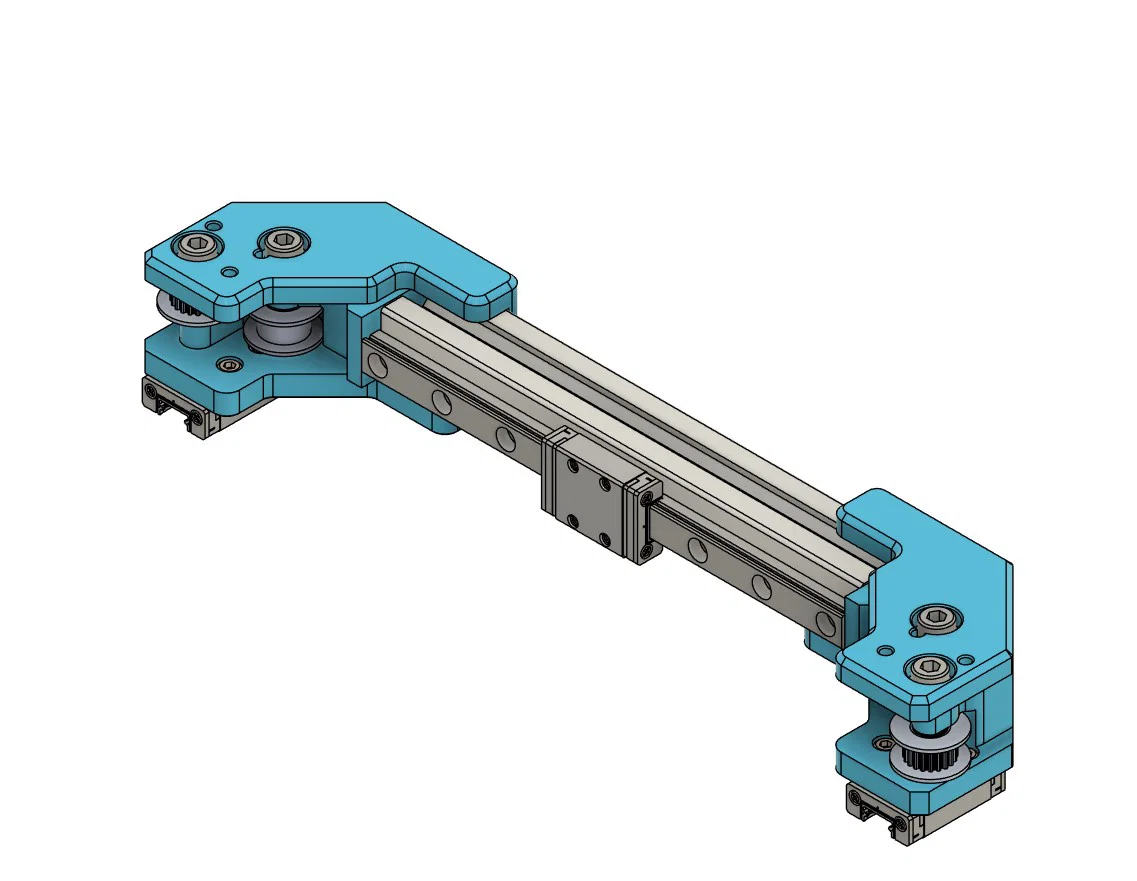

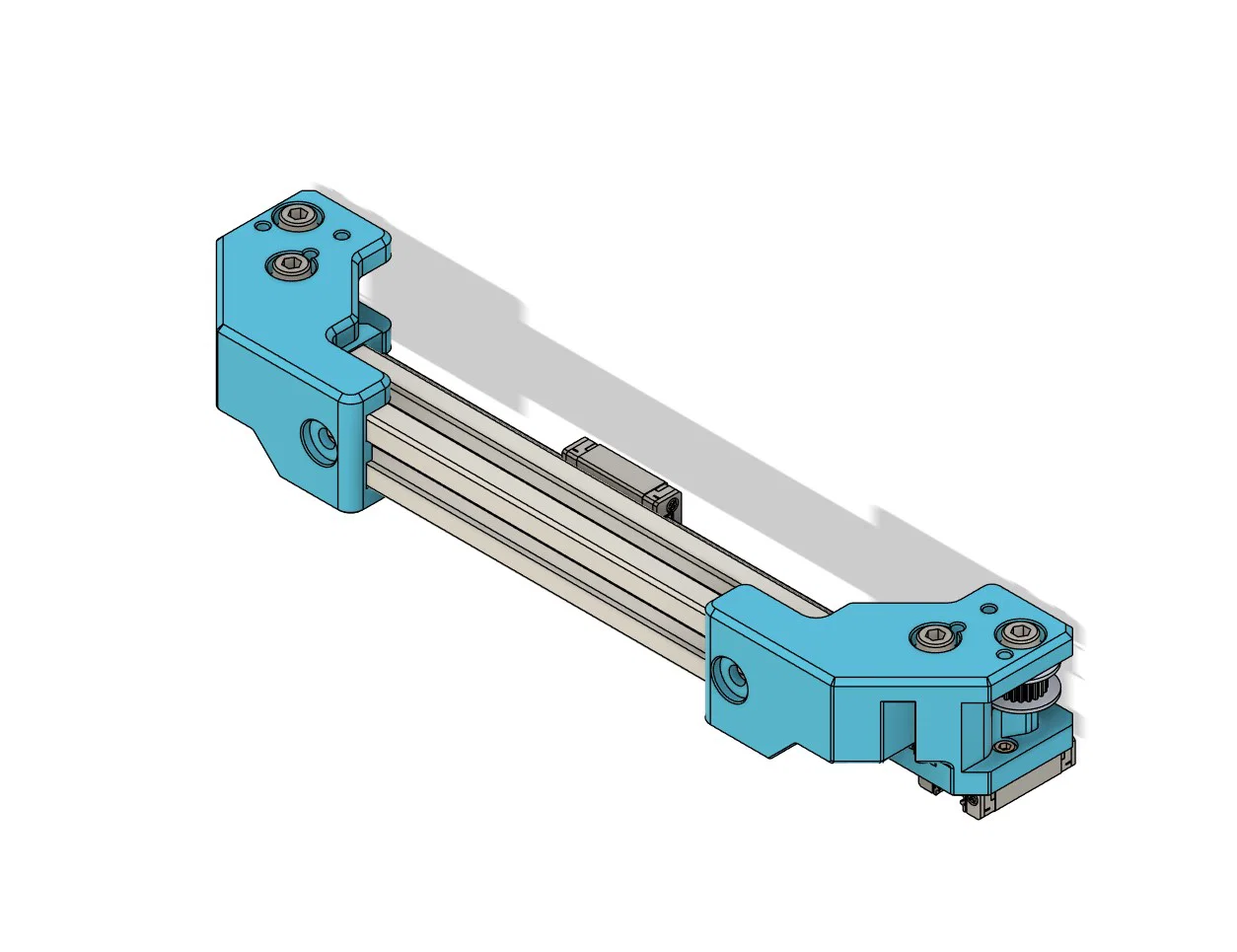

Rook 2020 MK1 2020 X Gantry
Bộ 2020 X gantry cho Rook 2020 MK1, thiết kế để không làm mất vùng làm việc. In không cần support, có cutout để homing đúng vị trí gốc. Kèm Z idler đã cắt gọn và hỗ trợ idler 2020 smooth/toothed.
Mô tả
Do thiết kế ngàm motor mới, bản mod này sẽ không tương thích với Rook 2020 MK2 nếu không bị mất vùng in / hoặc phải mod lại ngàm motor và vị trí bàn in

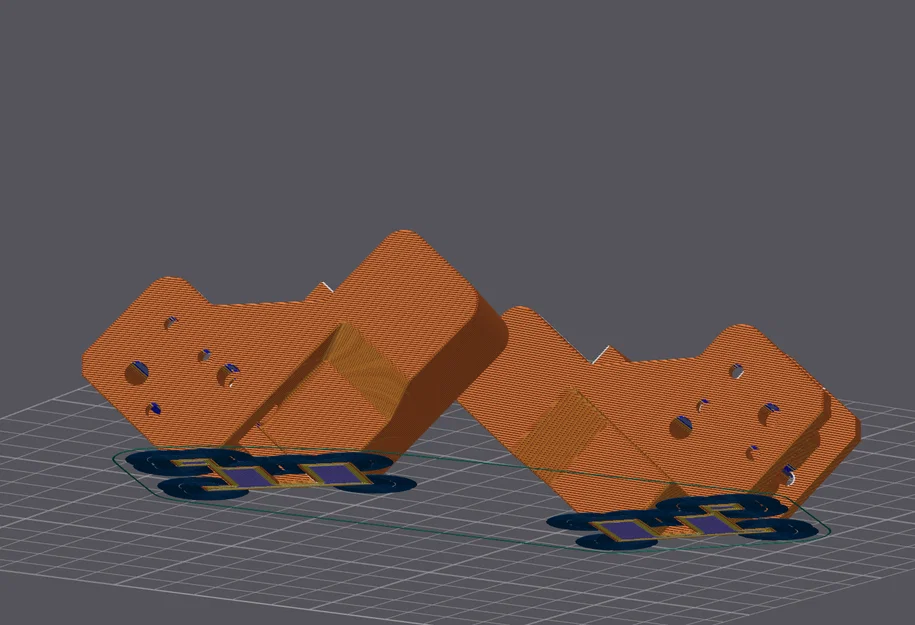

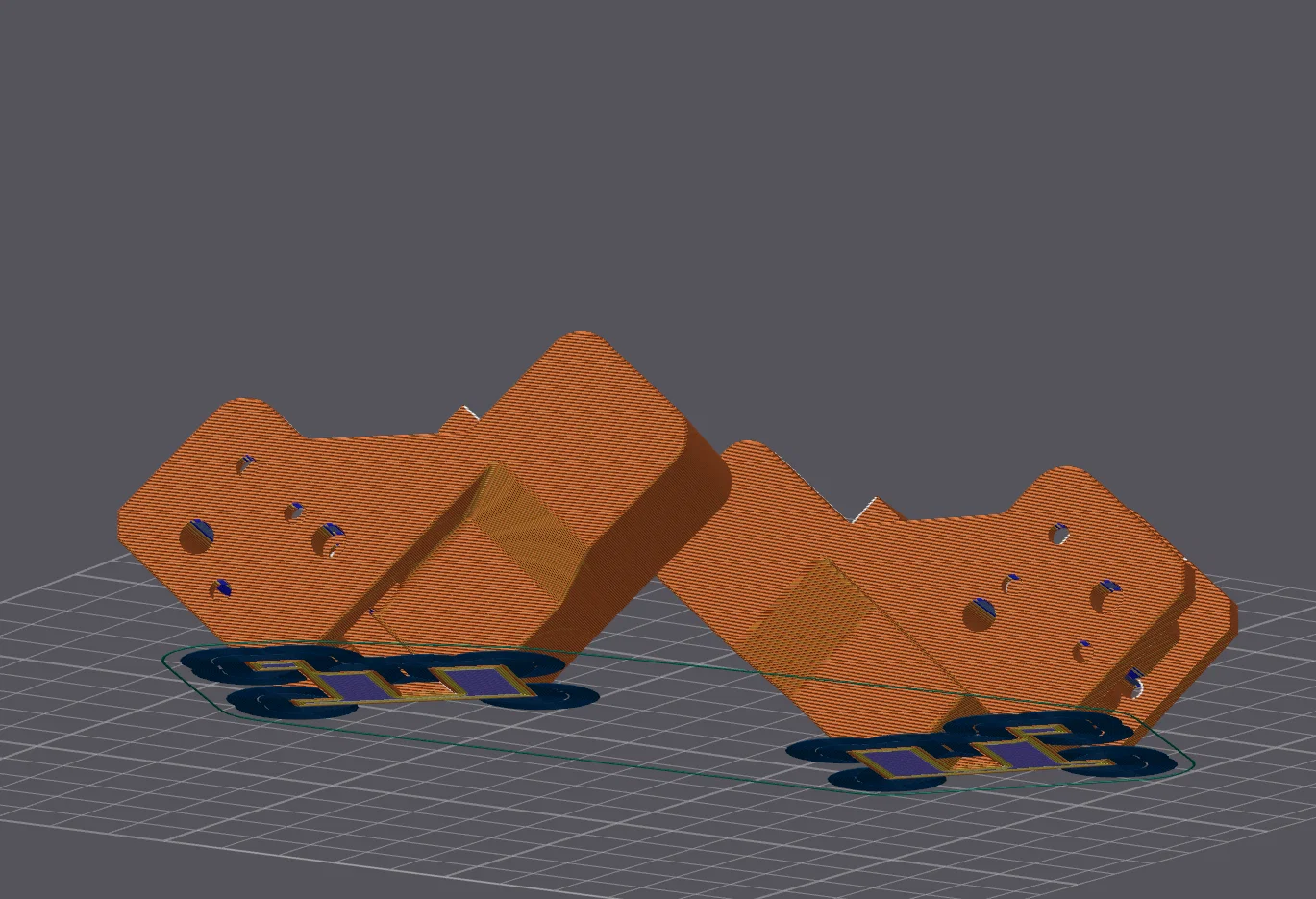

In được không cần support. Hướng đặt khi in như hình ở tấm ảnh cuối.
Đã thêm các phần khoét để homing về đúng vị trí như thiết kế gốc.
Z idler bản gốc sẽ bị cấn vào thanh extrusion, nên mình có đính kèm bản đã cắt gọn. Dùng với ốc 12mm.
Thiết kế cho extrusion 2020x150mm, chừa thêm 1mm clearance để chạy ổn với sai số kích thước của extrusion.
Cần 4 ốc M5X8mm và T-Nuts để bắt lên extrusion 2020.
Đã thêm hỗ trợ cho idler 2020 loại smooth và toothed thay cho bạc đạn F695 (cần long đền M5x7x0.5).
