Vỏ cho Creality E3 Free-runs Motherboard (Ender-3/Neo/Pro/V2/Ender-5/CR-10)
Vỏ (enclosure) gọn gàng để bảo vệ Creality E3 Free-runs Motherboard và dễ cầm nắm mà không chạm trực tiếp vào PCB. Thiết kế bắt ốc không cần brass insert, hướng dẫn in top/bottom, infill 20% và danh sách ốc cần dùng.
Mô tả

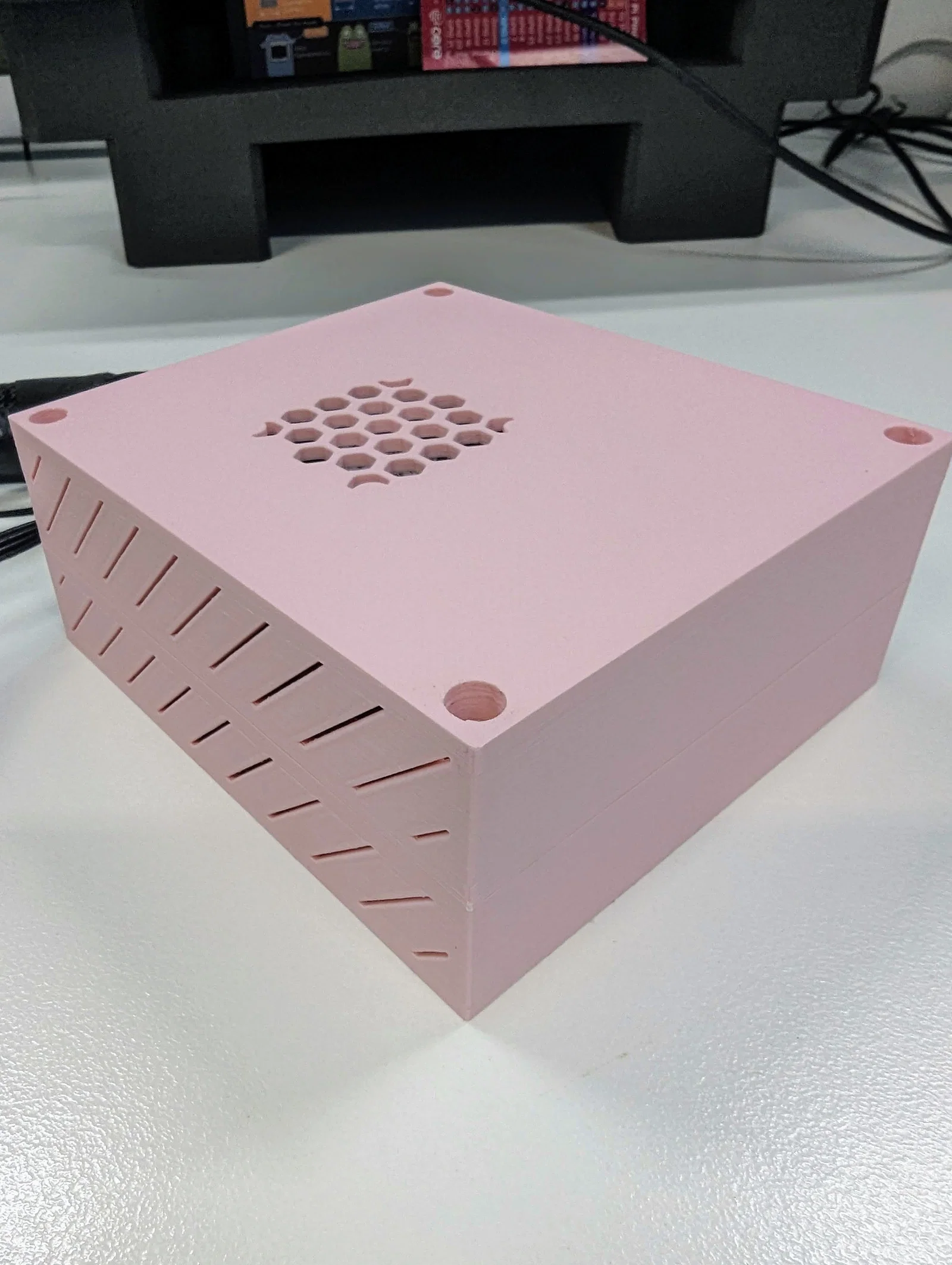

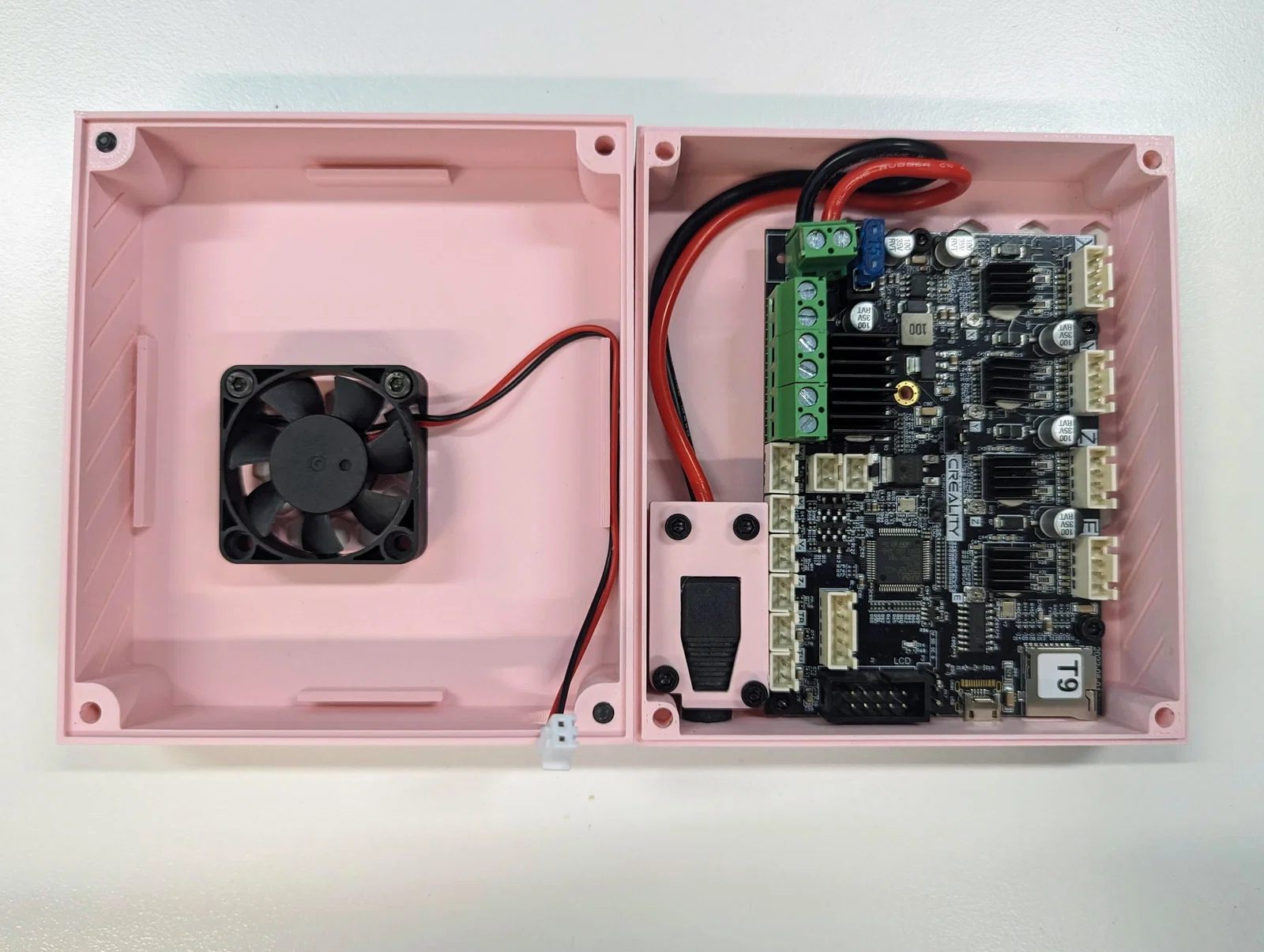

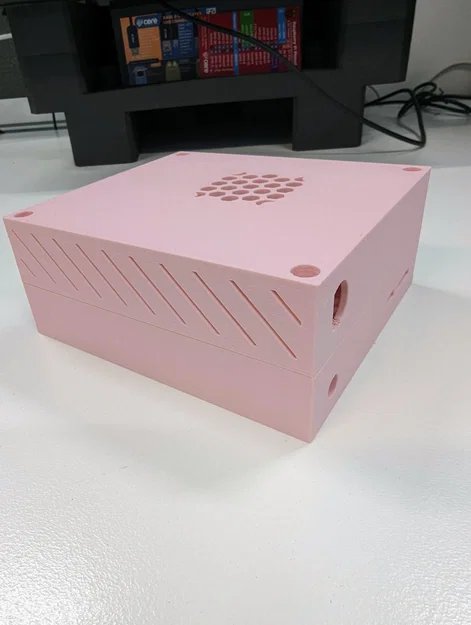

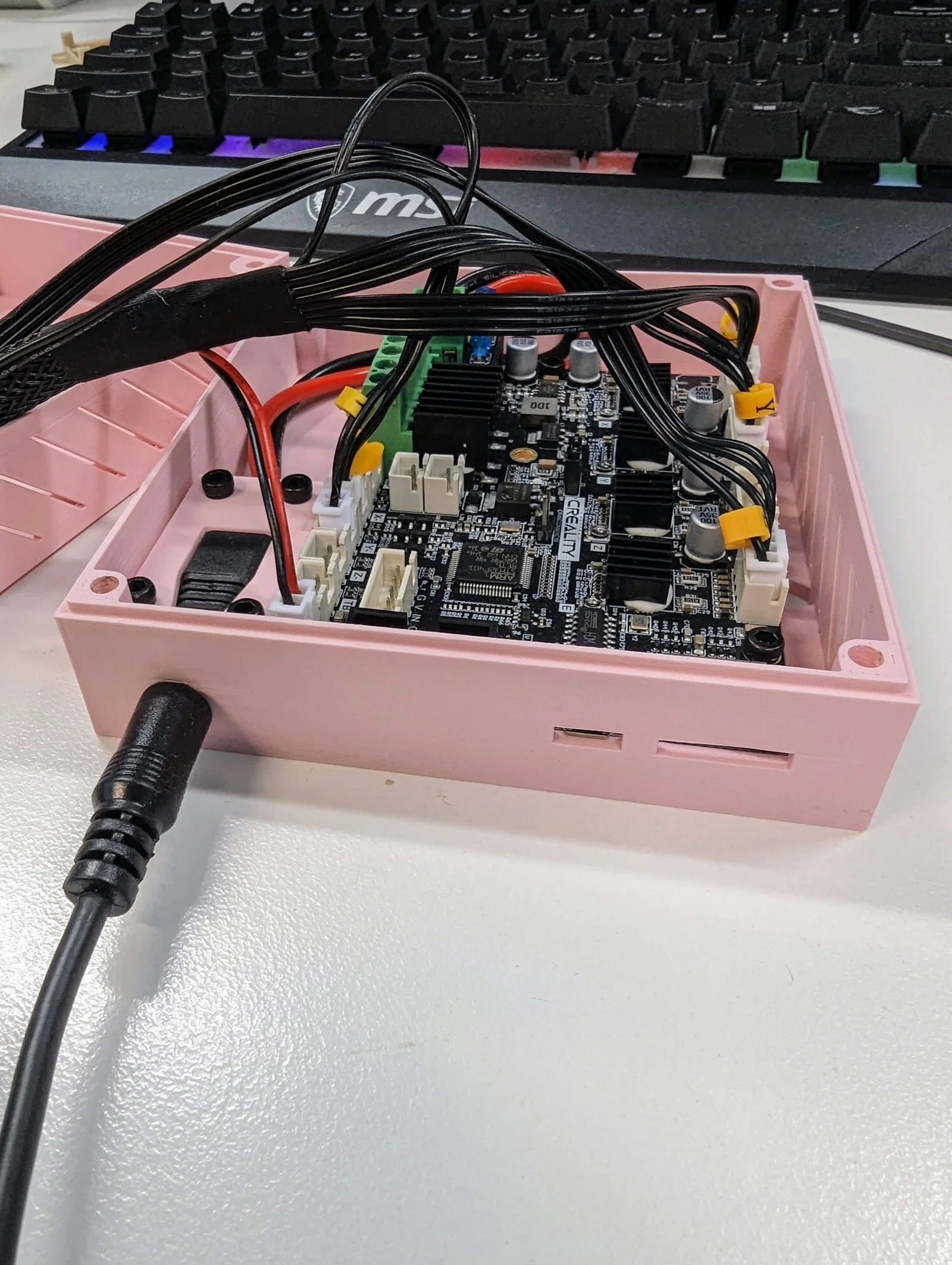

Mình làm cái case này cho Creality E3 Free-runs Motherboard (mình nghĩ đa số main Creality như 4.2.2, 4.2.7 cũng sẽ vừa trong case này) vì mình muốn dùng cái main để điều khiển vài stepper motors cho một dự án. Mình đang xài cái board kiểu như Arduino, nên muốn bảo vệ nó và cầm nắm/di chuyển mà không phải chạm tay hoài vào PCB.

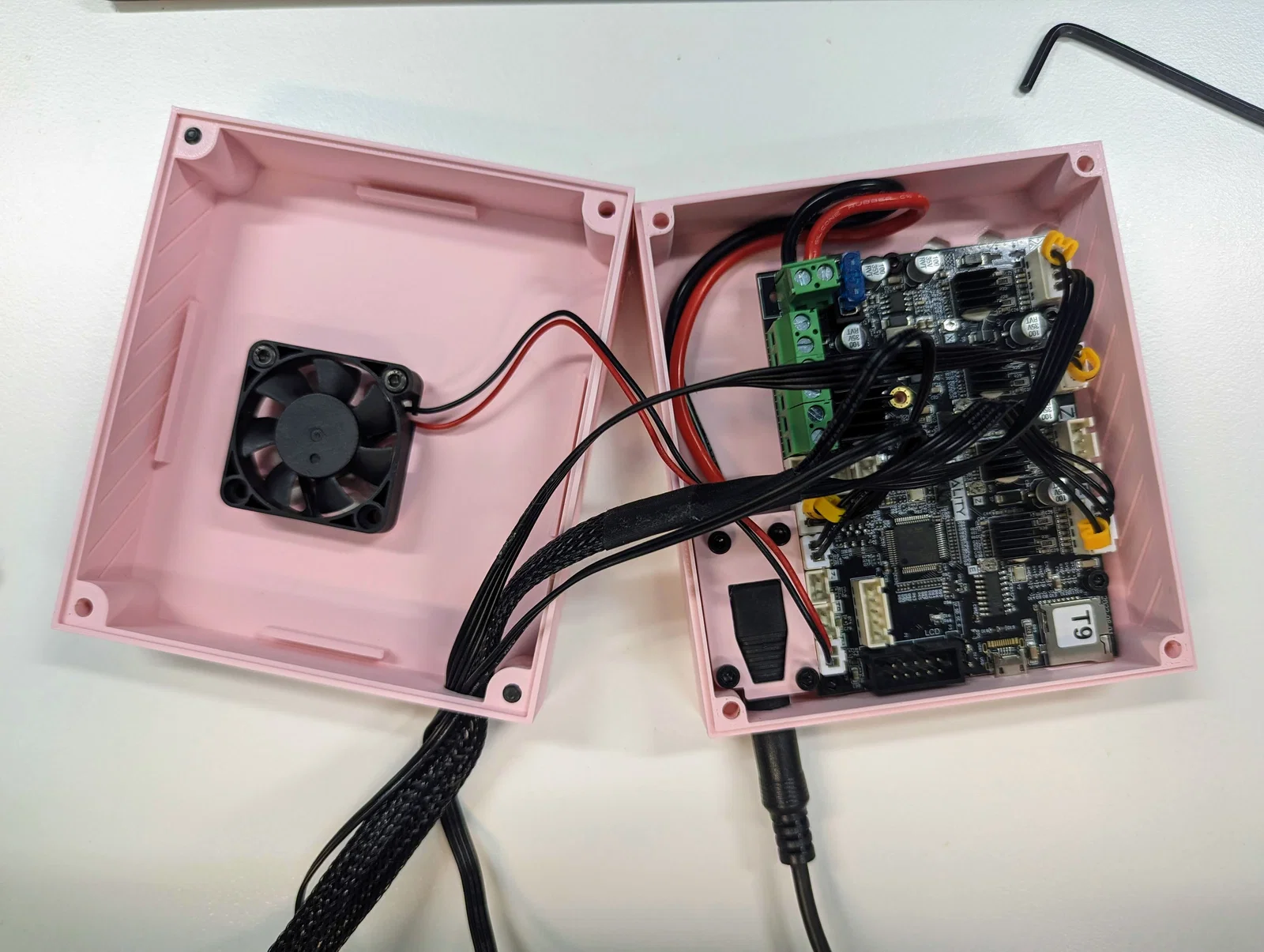

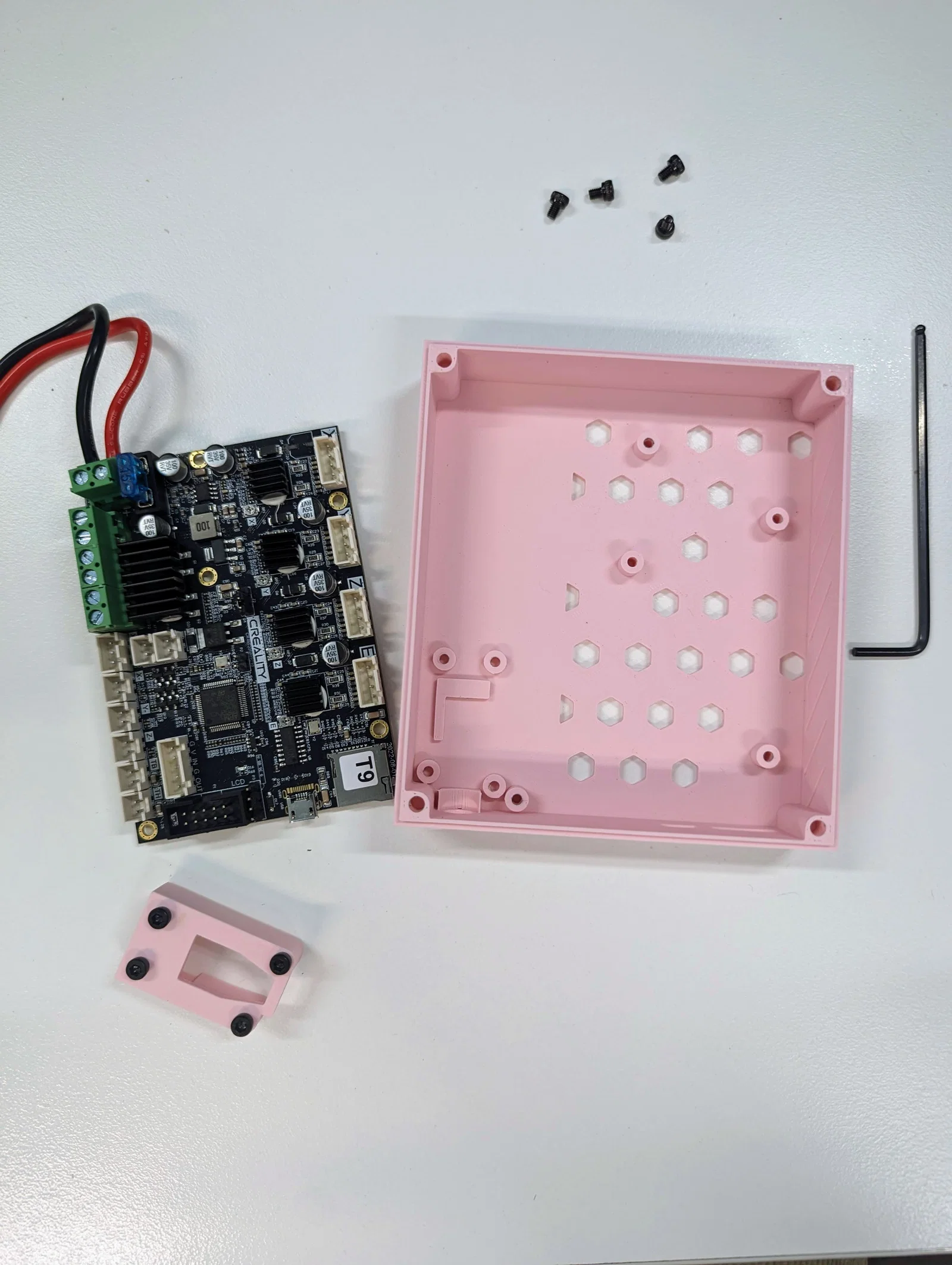

Mình thiết kế để có thể bắt ốc trực tiếp, không cần heat brass inserts. Nhưng nếu mọi người cần thì mình có thể bổ sung kích thước lỗ cho brass insert.
In trên MK4, filament PLA loại generic (màu hồng chói vì… quá hợp lý luôn).

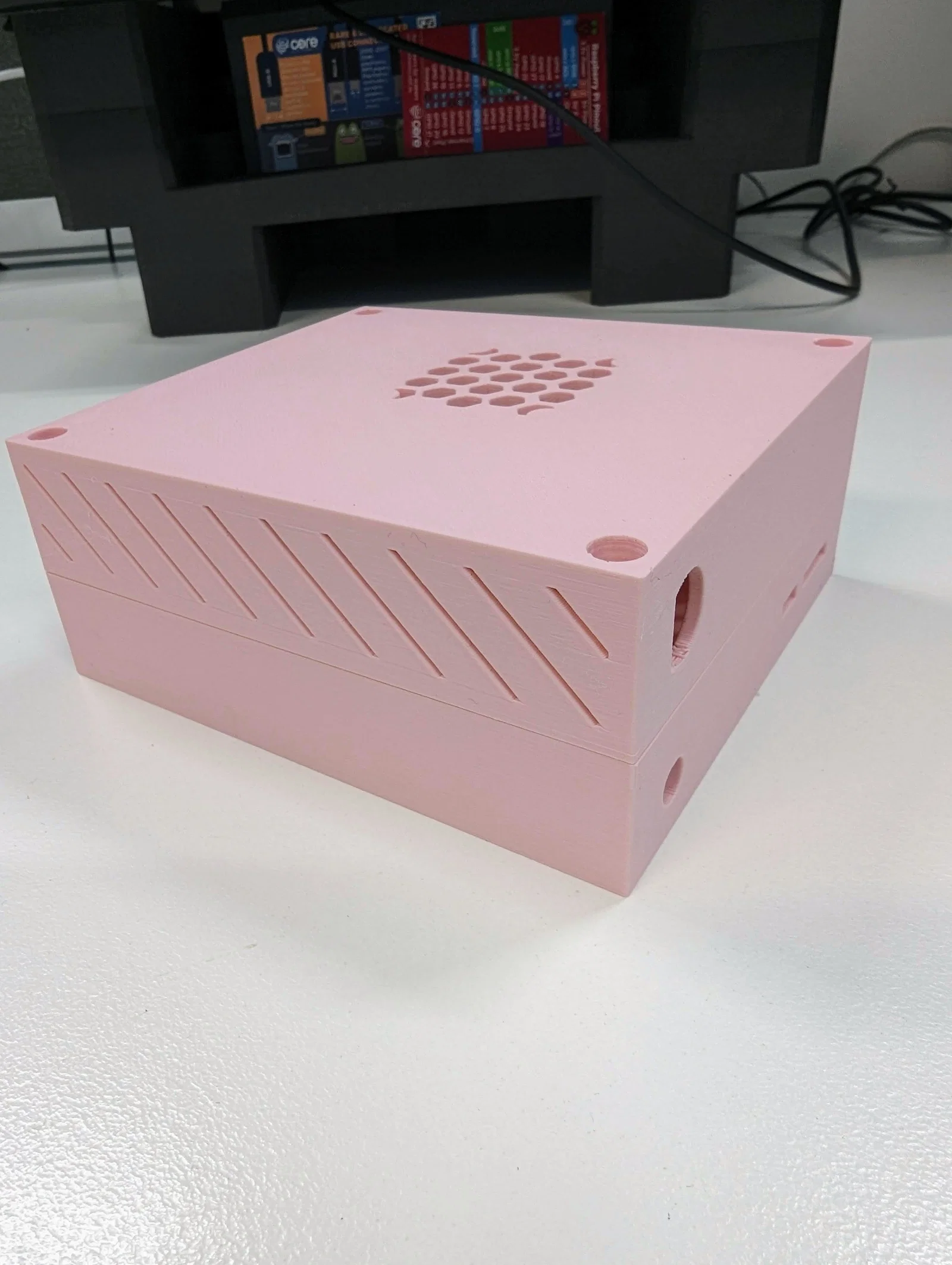

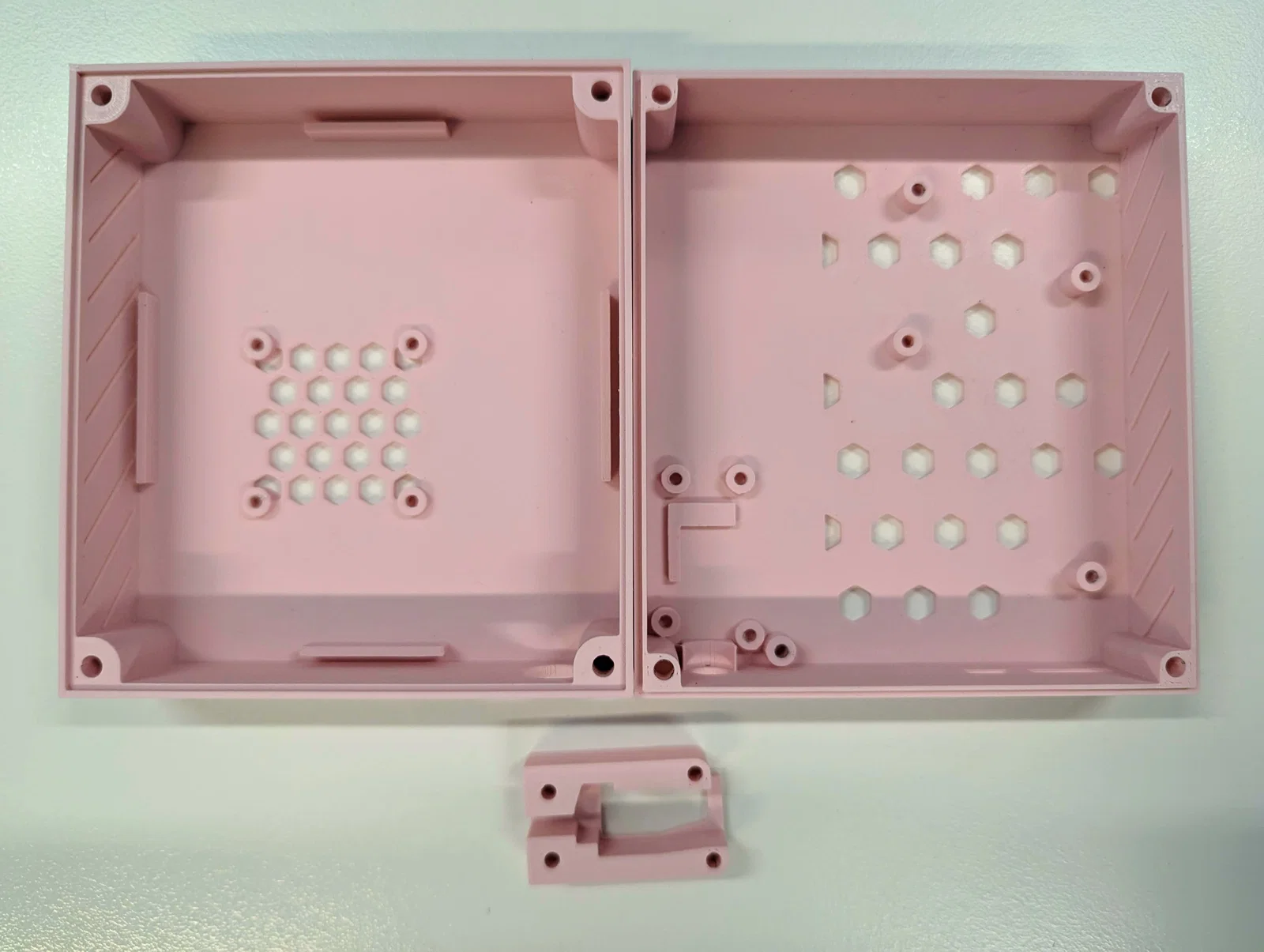

- top_case: in kèm support (chủ yếu cho 4 lỗ bắt vít)
- bottom_case: in không cần support
Infill 20%
Cần:
- 6 x M3 x 4 (bắt cố định board)

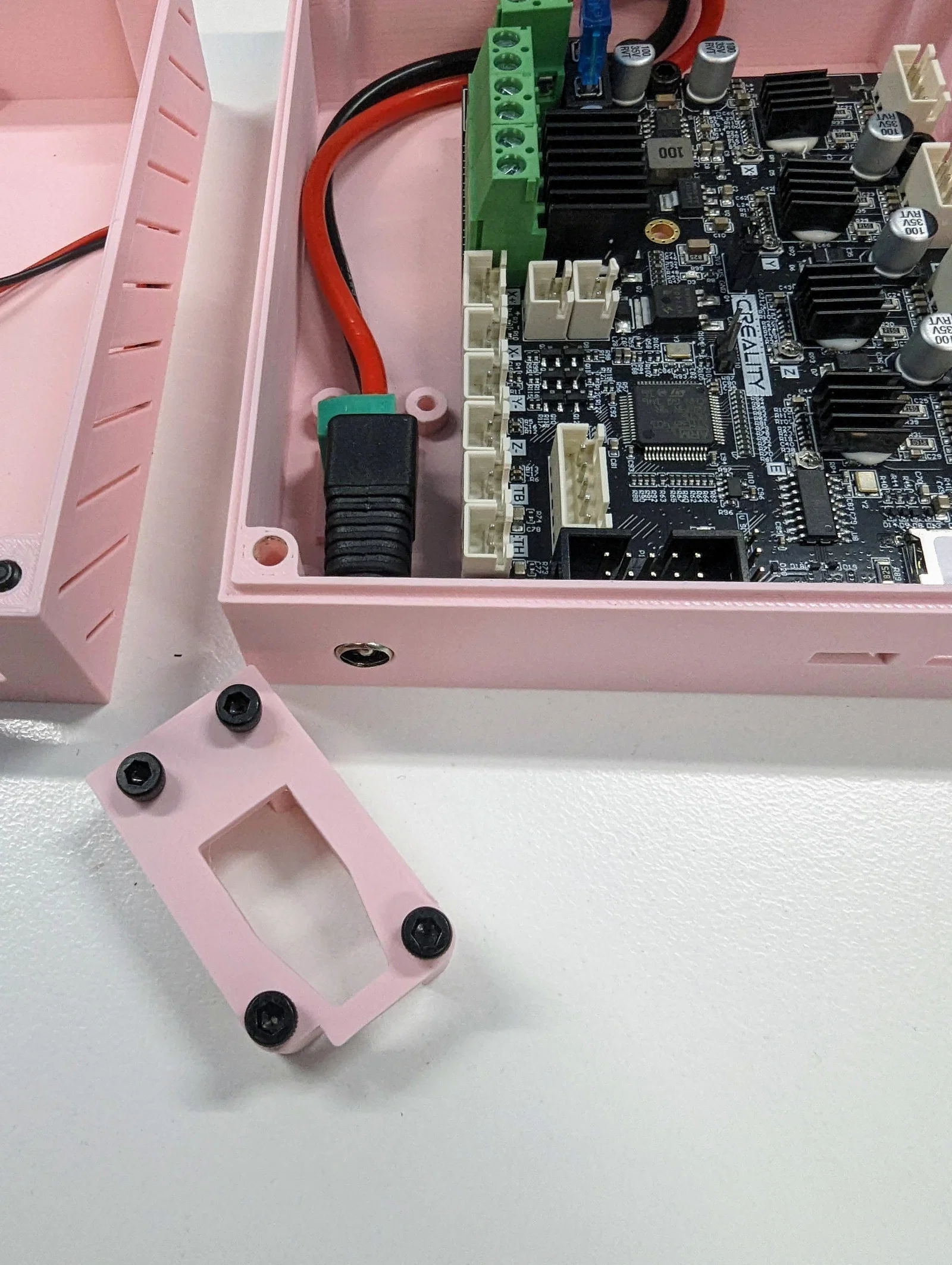

- 4 x M3 x 12 (bắt jack nguồn)
- 4 x M3 x 8 (bắt quạt)
- 4 x M4 x 12 (siết cố định enclosure)
Về nguồn, mình đang dùng:
- MEAN WELL Desktop Adapter
- PLDC-P1MS-SCT DC Adapter 2.5/5.5mm Socket -- Screw Terminals (https://shop.admtech.com.au/POWER-SOURCE-PLDC-P1MS-SCT-DC-Adapter)

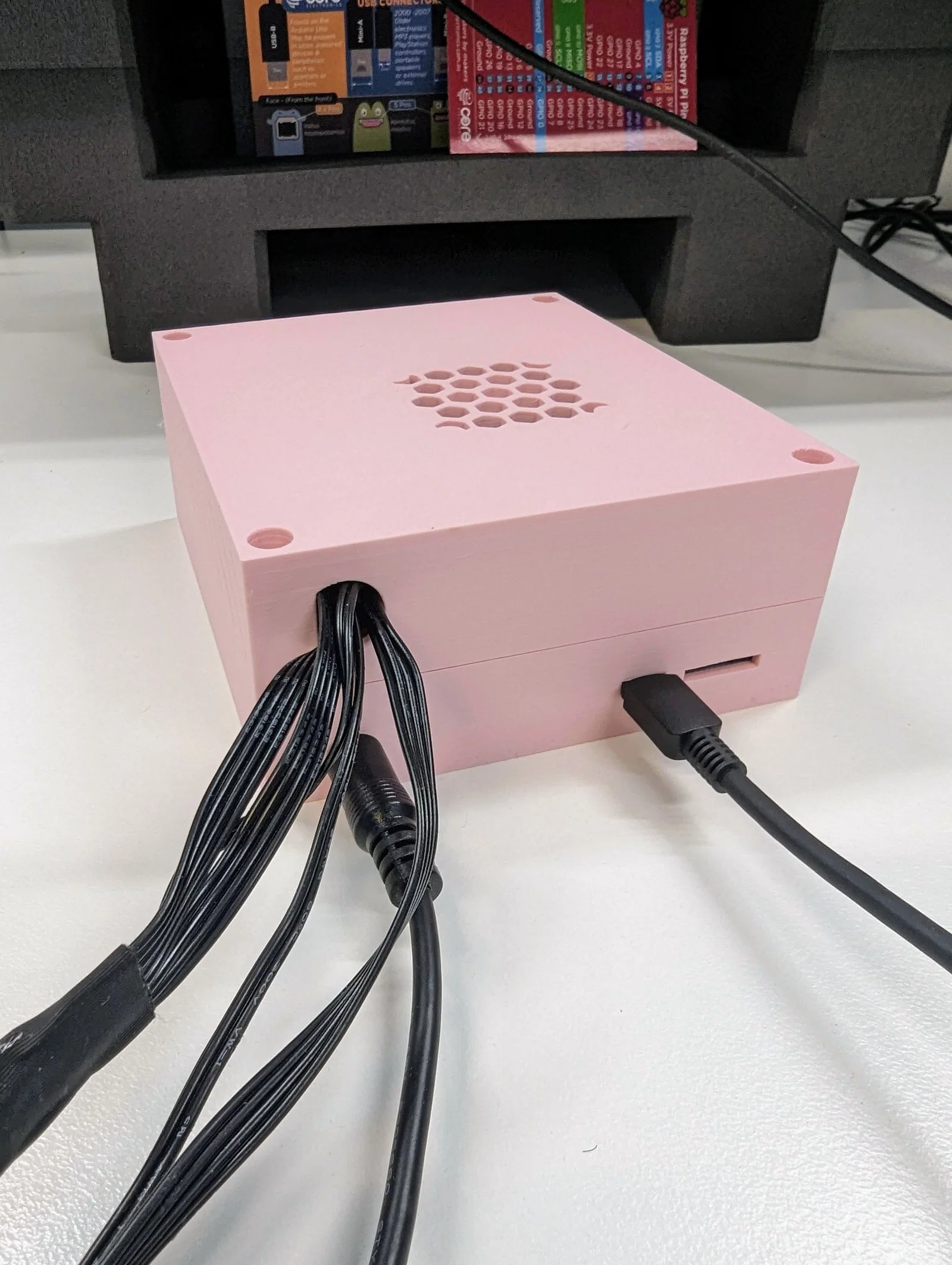

Nhưng bạn cũng có thể bỏ phần đó đi và luồn dây nguồn qua chung cái lỗ đó.
