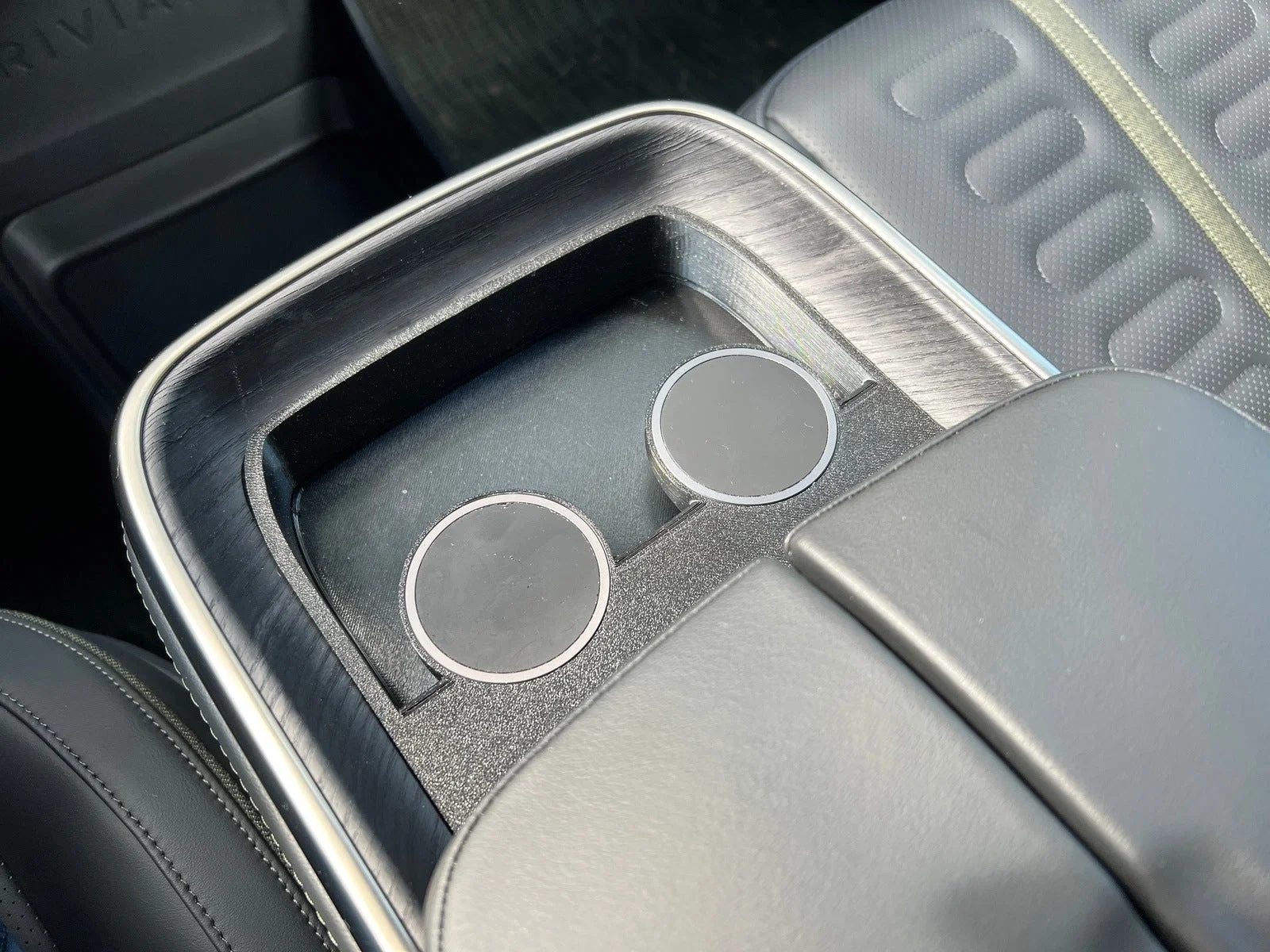

Đế sạc Ultimate MagSafe Charging Pad V2 cho Rivian R1T & R1S

OpenSourceEV Parts thiết kế, sản xuất và chia sẻ các món phụ kiện in 3D cho xe điện Rivian. Đúng với sứ mệnh open-source, mọi sản phẩm tụi mình làm đều đi kèm file STL miễn phí để ai cũng có thể remix, tùy biến hoặc tự in tại nhà với chi phí rất thấp hoặc gần như bằng 0.

Tụi mình ở đây để giúp cộng đồng chủ xe Rivian có thể DIY nâng cấp dễ hơn, rẻ hơn và ai cũng làm được — được hậu thuẫn bởi hơn 5.000 lượt tải trên trang Printables và các Creator Kits mới dạng giá rẻ, freeship trên website: Creator Kits.

Và nếu bạn đang cân nhắc mua Rivian R1S hoặc R1T, bạn có thể nhận tới $500 Rivian Gear đồng thời ủng hộ sứ mệnh nâng cấp open-source của tụi mình bằng cách dùng mã Rivian Referral Rewards: ROBERT1265188. Bạn nhập mã này lúc đặt cọc Rivian. Xem chi tiết tại đây.

+++

Đã up Version 2 (Mk6)
Bản cập nhật này mang tới nhiều nâng cấp “dùng sướng hơn” cho bộ Ultimate. Gồm có:

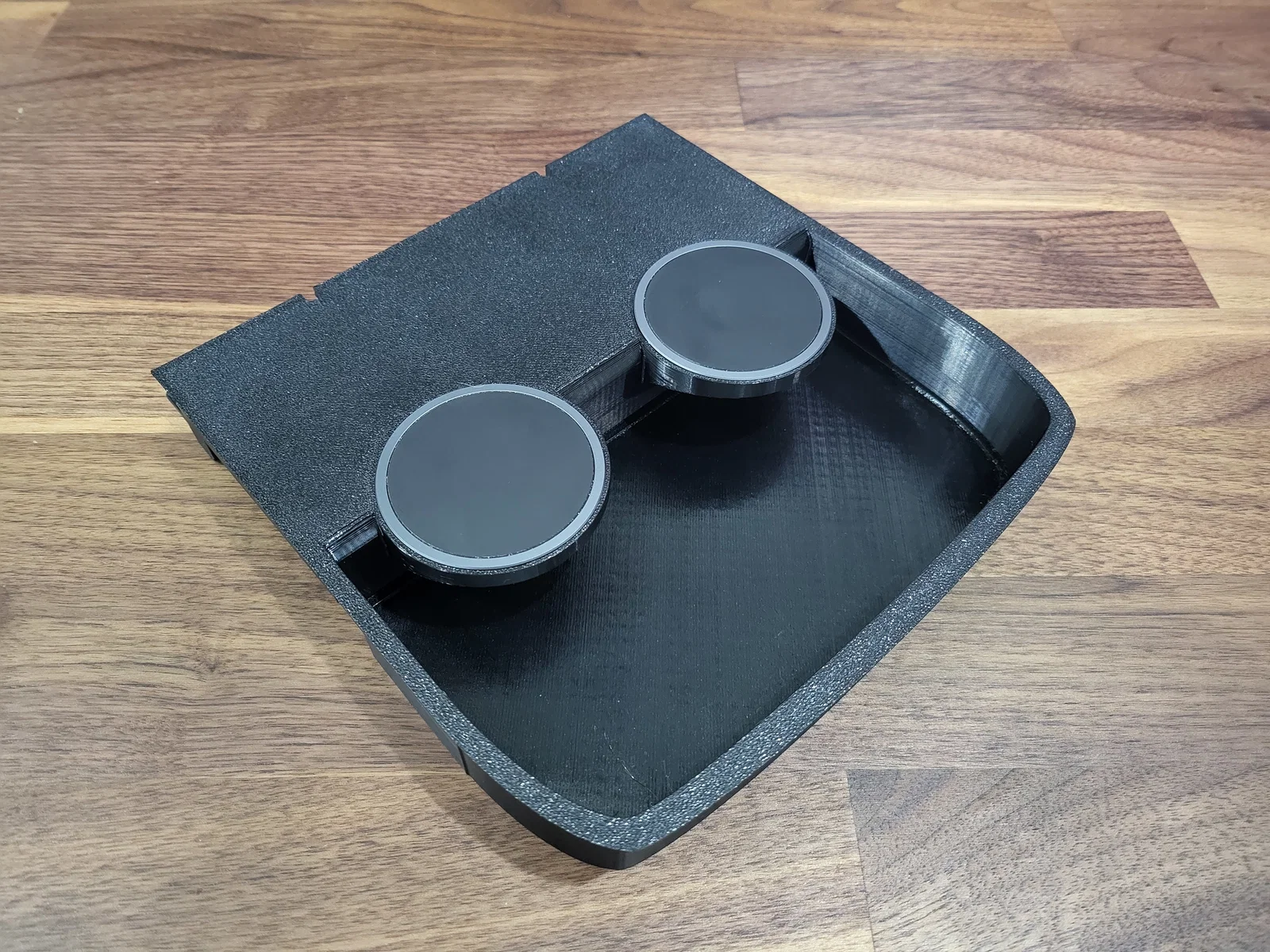

• Cập nhật kệ (shelf) in 3D để giảm phần nhựa bị lộ ra, nhất là về phía trước xe / khu vực sạc. Ngoài ra cũng giúp thao tác lấy đồ ở ngăn chứa dễ hơn một chút.

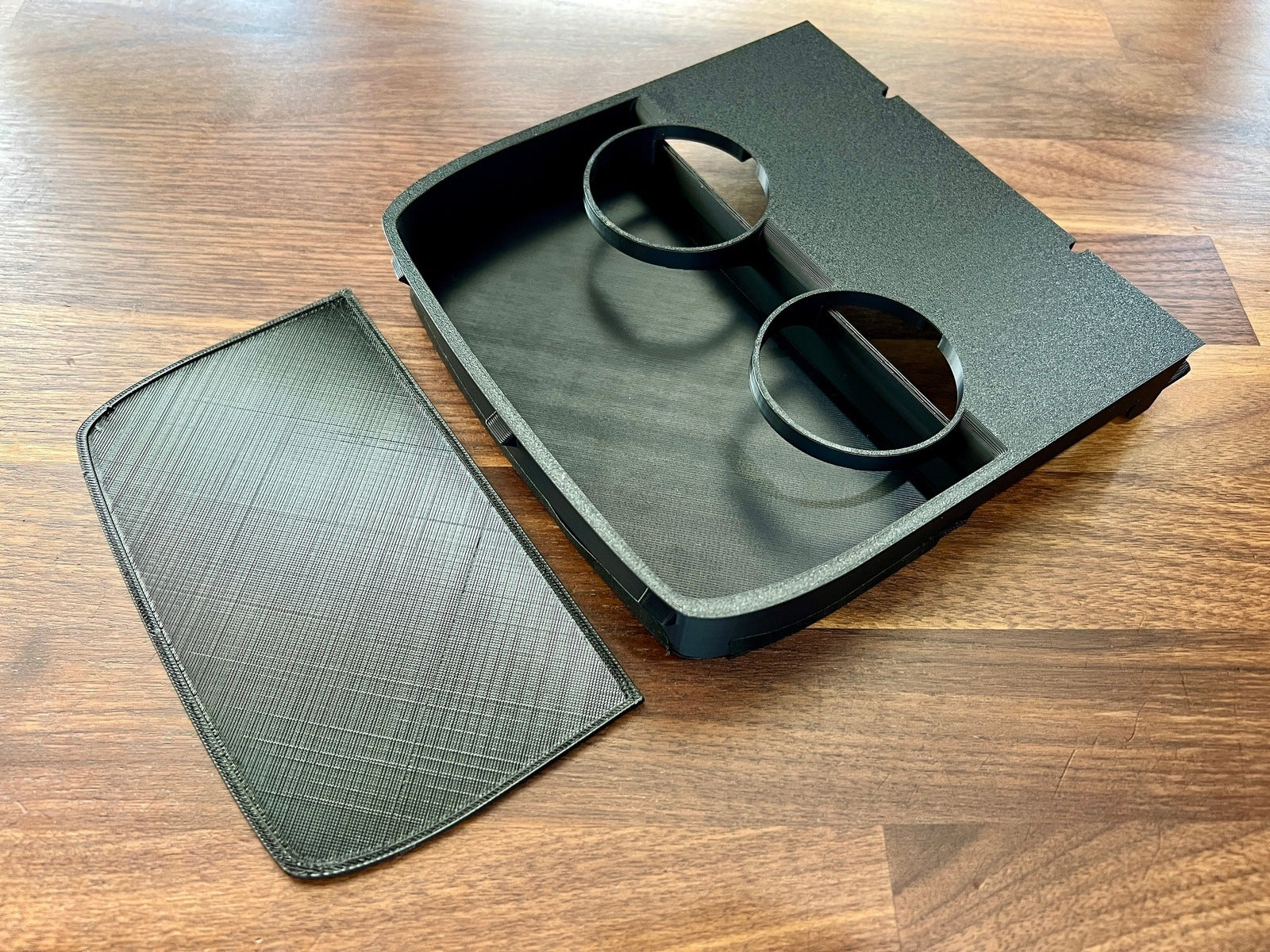

• Thêm một chi tiết in 3D nữa nằm ngay bên dưới lớp liner. Phần mới này tạo một bề mặt phẳng để liner nằm lên, giúp fit tốt hơn đáng kể. Chi tiết này được dán cố định bằng băng keo ô tô chất lượng cao (không dùng keo dán) để dễ bảo trì và sửa chữa khi cần.
• Chỉnh lại kích thước để kệ in 3D khớp đúng theo đường cong của phần ốp gỗ hoặc vegan leather ở phía ngoài miếng sạc, đồng thời giúp cả bộ “snap” vào đúng vị trí và giữ cực chặt.
• Vị trí gắn mới cho tùy chọn OpenSourceEV Parts Power Kit. Nó trượt vào vị trí và được giữ bằng chính đầu barrel connector cắm vào xe. Cũng có chừa một phần cutout để cắm barrel connector cho dễ.
• Thêm các điểm buộc dây (tiedown points) ở mặt dưới của kệ. Kích thước được canh chuẩn để dùng twisty-ties của đế sạc JSAUX, giúp bạn cuộn gọn phần dây dư và giữ dây gọn gàng, không vướng.

Đã up Version (Mk5.11)
Bản này sửa lỗi về khoảng hở (spacing) quanh các pad sạc. Khuyến nghị mạnh là dùng bản này thay vì Mk5.9. Ngoài ra thì model giống hệt.

Đã up Version (Mk5.9)
Phần lớn vẫn là model dùng cho lô sản xuất đầu tiên của sản phẩm này. Hiện có các thay đổi sau:

• Ngàm gài (latching) phía trước miếng pad rõ ràng hơn để giữ chắc hơn. (đọc hướng dẫn in để đảm bảo bạn không cần supports cho phần này)
• Thiết kế lại hoàn toàn các vòng (rings) quanh pad sạc để giảm gãy vỡ và fit tốt hơn với cả pad JSAUX lẫn Apple OEM. Trước đây vòng hơi mỏng so với mục đích sử dụng nên hay bị biến dạng và gãy nhiều hơn mức mình thấy chấp nhận được. Giờ vòng dày hơn một chút. Đồng thời cũng sâu hơn nhẹ vì cả hai lựa chọn pad đều nhô lên chút xíu.
• Phần gối đỡ phía sau cho các pad cũng bỏ luôn. Test cho thấy vừa không cần thiết vừa làm việc lắp pad khó hơn.

Đã up Version (Mk5.6)
Phần lớn vẫn là model dùng cho lô sản xuất đầu tiên. Khác biệt duy nhất là branding ở mặt dưới.

Hướng dẫn in (Printing Instructions)
Phần shelf và liner base nên in bằng ASA, ABS hoặc PETG chất lượng cao. Bạn sẽ cần một ít supports cho phần shelf.

Phần liner in bằng TPU.

Có bán kit hoàn thiện (Completed Kits are Available for Purchase)
Nhiều phiên bản và màu sắc của sản phẩm này đang được bán tại OpenSourceEV Parts:
https://opensourceev.com/products/ultimate-magsafe-charging-pad-v2

Thảo luận về model này (Discuss This Model)
Thread về món này ở đây:
https://www.rivianforums.com/forum/threads/new-riviparts-ultimate-magsafe-charging-pad-kit.12122/
