Creality Ender 3 Pro LMM (Lowrider Motor Mount) - Dual Motor Y axis

Ciao, đây là một bản mod mình thiết kế khi bắt đầu hứng thú với speedbenchy #speedboatrace

Video ngắn lúc nó chạy: https://youtube.com/shorts/S-C7bmYGH1w?feature=share

Mình nghĩ và cũng hy vọng nó sẽ hữu ích cho ai cần gắn motor ở đầu của một thanh nhôm định hình 4040 (4040 aluminium extrusion), không chỉ giới hạn trong 3D printer.

Trên Ender 3 Pro, nó cho phép dùng motor dài hơn hoặc dùng 2 motor cho trục Y, hoặc đơn giản là dời vị trí motor, mà không cần cắt hay chỉnh sửa Y bed carriage.

Thiết kế dựa trên Ender 3 Pro của mình, nhưng nó sẽ vừa ở đầu của các loại 4040 V-slot hoặc T-slot aluminium extrusion tiêu chuẩn thường dùng trên 3D printer.

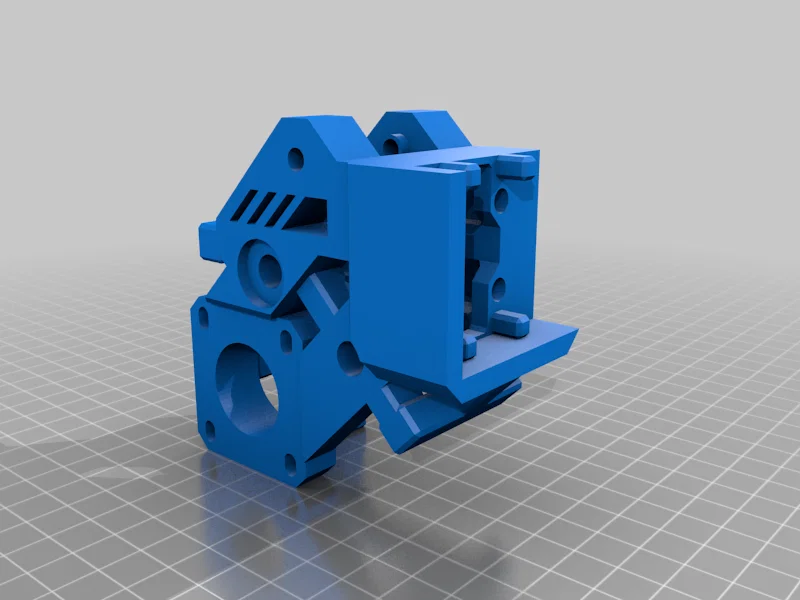

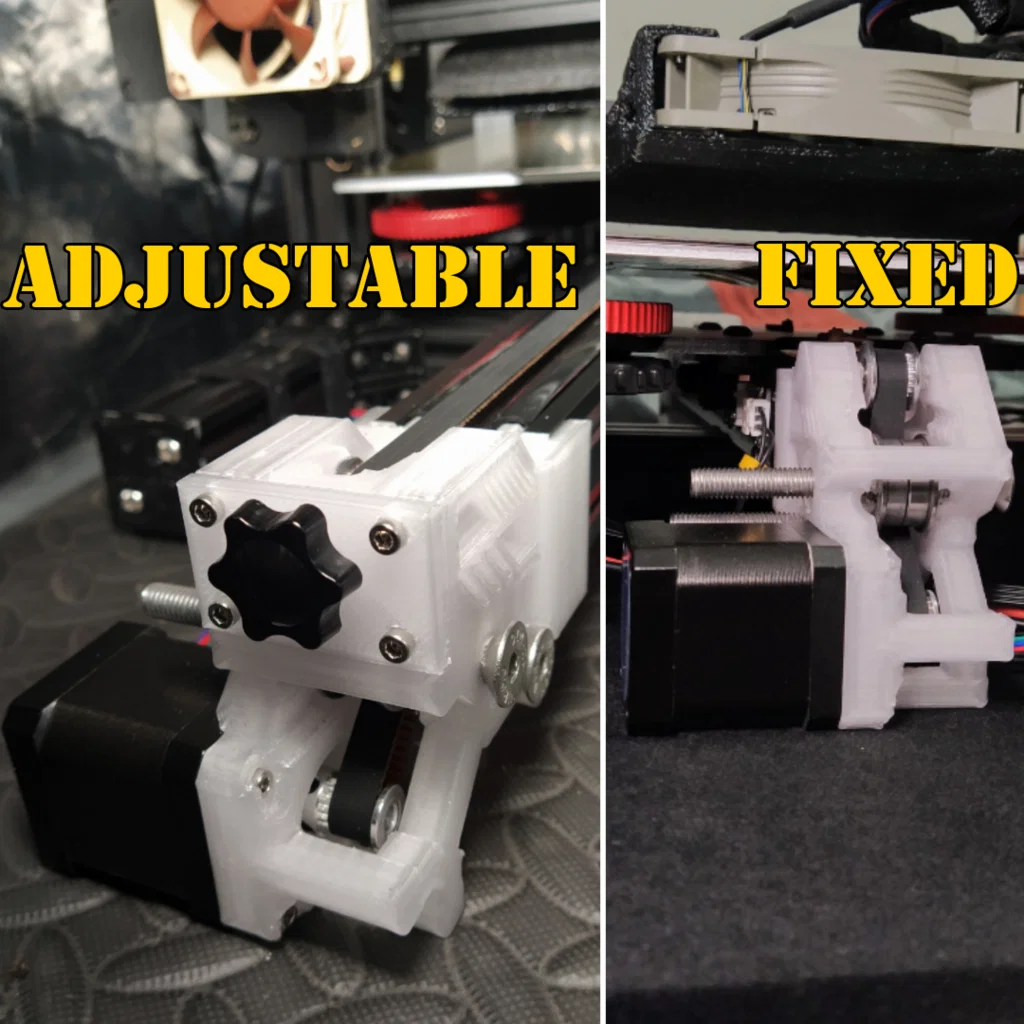

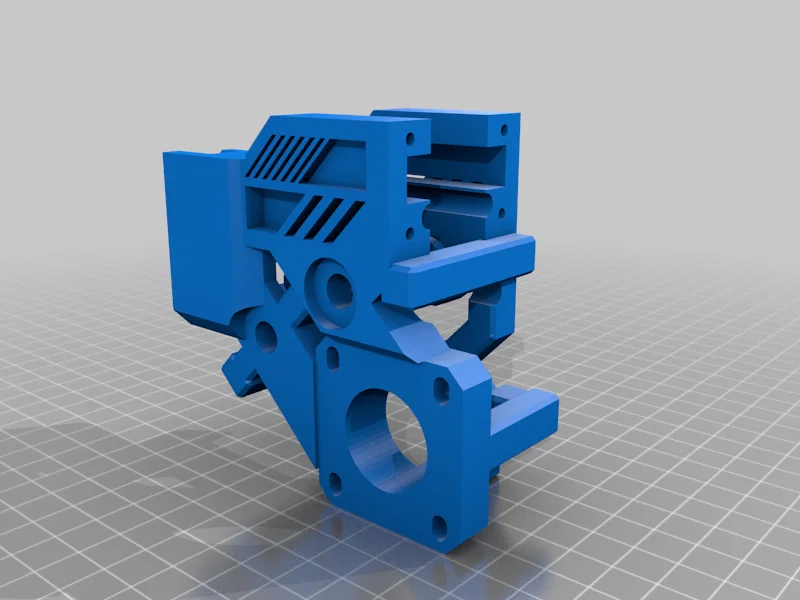

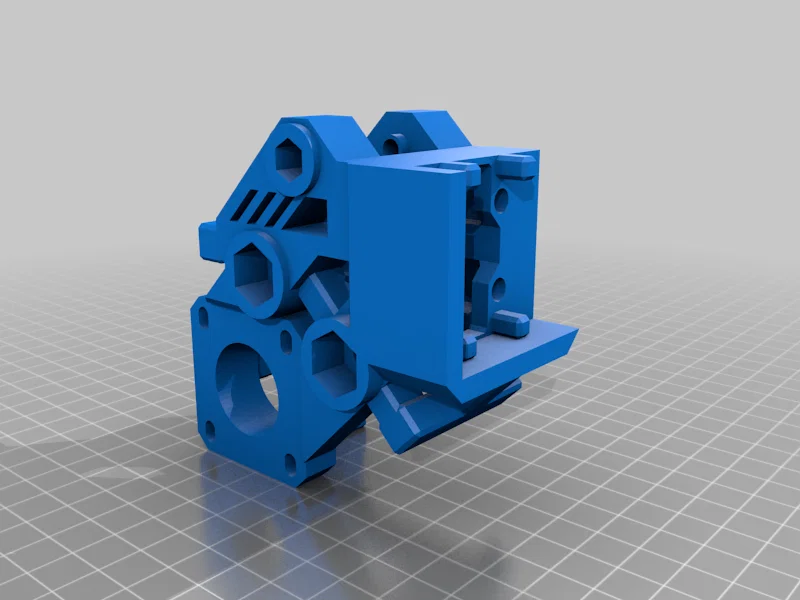

Vì được làm để thử cấu hình dual motor Y carriage, nên có 2 loại ngàm (mount): một loại dùng pulley cố định, và loại còn lại có belt tensioner tích hợp.

Phần trên cần dùng GT belt pulleys tiêu chuẩn với đường kính lỗ trong 5mm.

Phía dưới có 2 cặp bạc đạn F608z (bushes) nên lỗ trong đường kính 8mm.

Trước khi upload file, mình đã cập nhật model thành 2 phiên bản:

A) bản test trong video/hình, nơi bu lông được siết trực tiếp vào nhựa

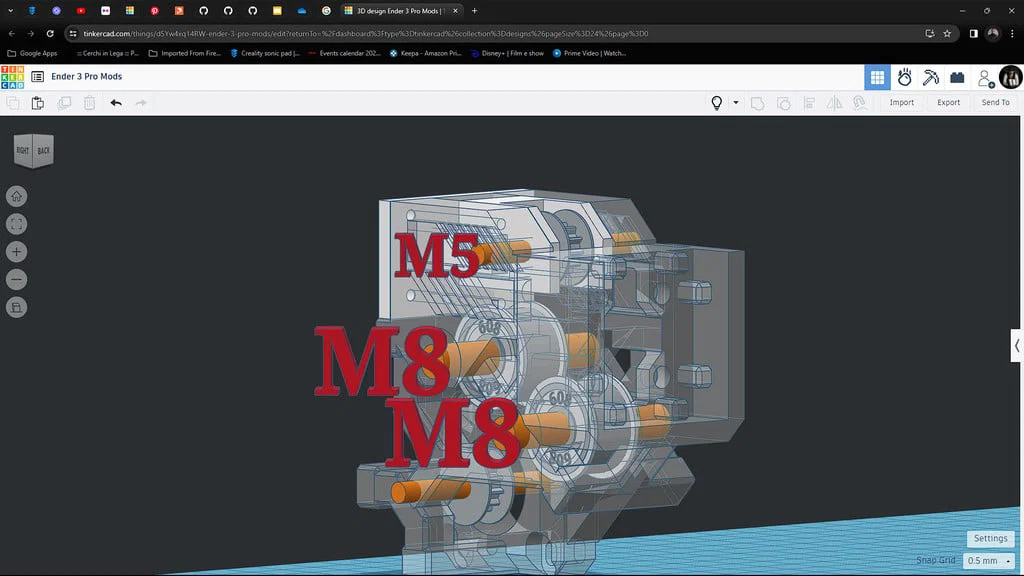

B) bản mới “Nut edition” có hốc đặt ê-cu để bạn siết bằng ê-cu kim loại M5 và M8

Để bắt vào nhôm định hình, dùng tối thiểu 2 x vít M5 (có 4 lỗ cho mục này); trường hợp của mình mình dùng 4 x vít lục giác.

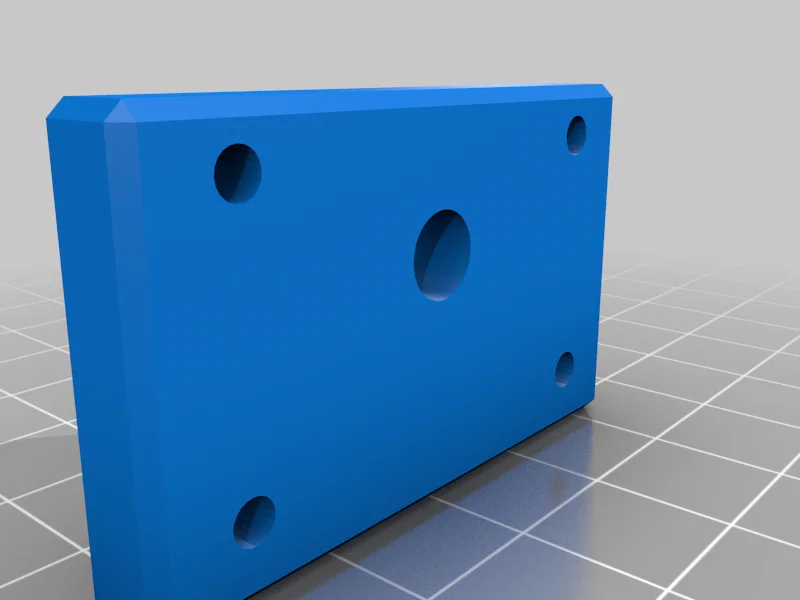

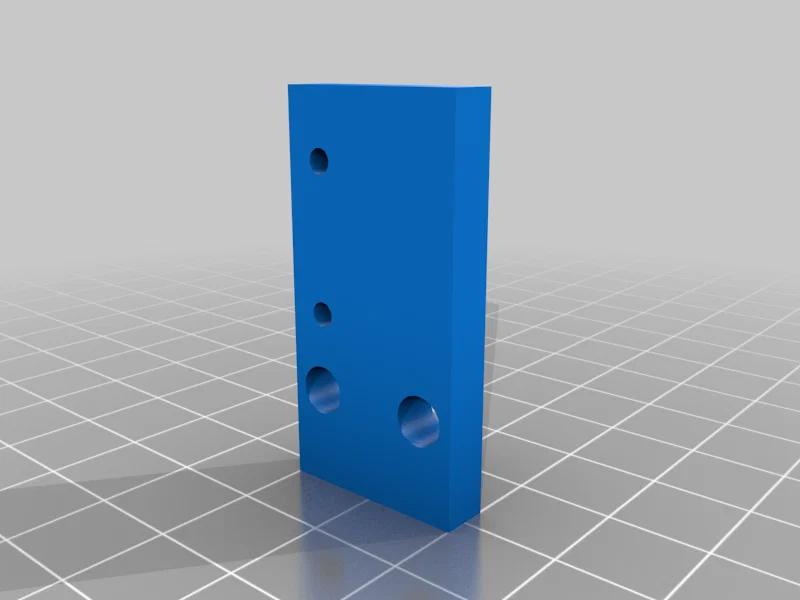

Tấm tensioner plate được bắt bằng 4 x vít lục giác M3.

Pulley của tensioner dùng M5: siết trực tiếp vào nhựa; có thể đặt một ê-cu M5 vào hốc (recess), bạn có thể nhét ê-cu vào trước khi lắp pulley.

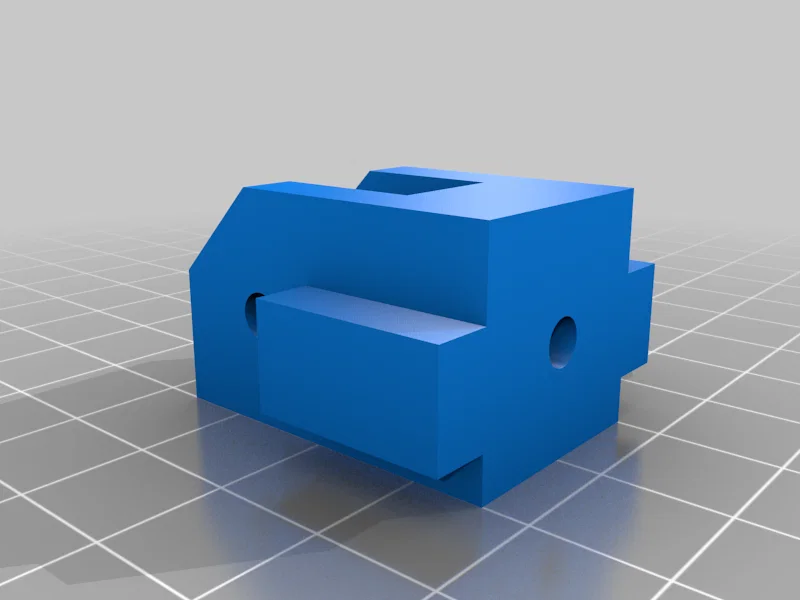

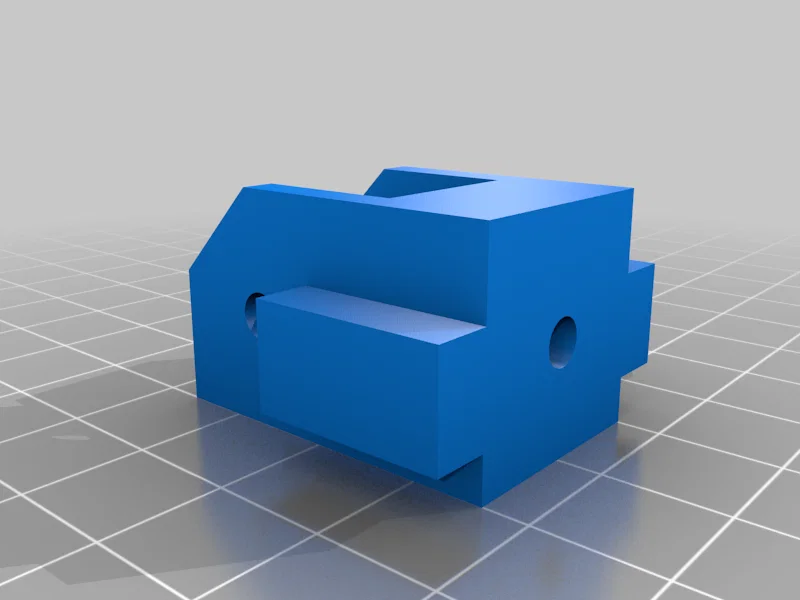

Phần carrier được kéo bằng một vít vặn tay M5 (thumb screw).

Nếu bạn định siết trực tiếp vào nhựa, thì dùng dụng cụ tạo ren (thread tool) như mình làm sẽ là một ý hay.

Ngoài ra còn có một ngàm gắn Y stop sensor.

Trong video mình test với dây đai GT2 10mm.

Chúc bạn một ngày vui vẻ
