Làm Đèn SMART WiFi Từ Cuộn Filament Rỗng

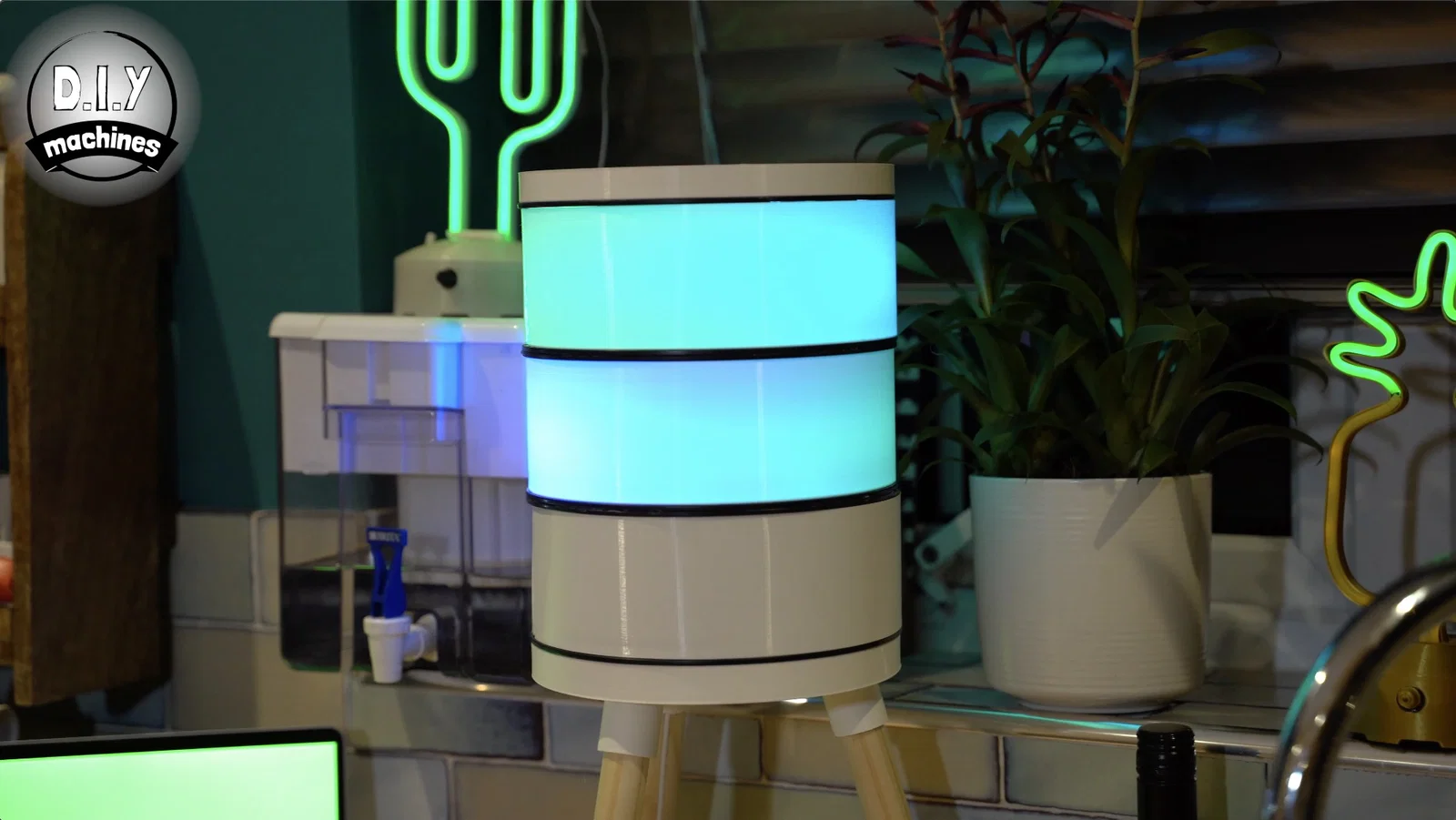

Theo thời gian, mình đã gom được vài cuộn filament rỗng và không hiểu sao lúc nào cũng thấy tiếc nếu đem cho hội đồng địa phương tái chế. Giờ thì tới lúc làm gì đó với chúng rồi.

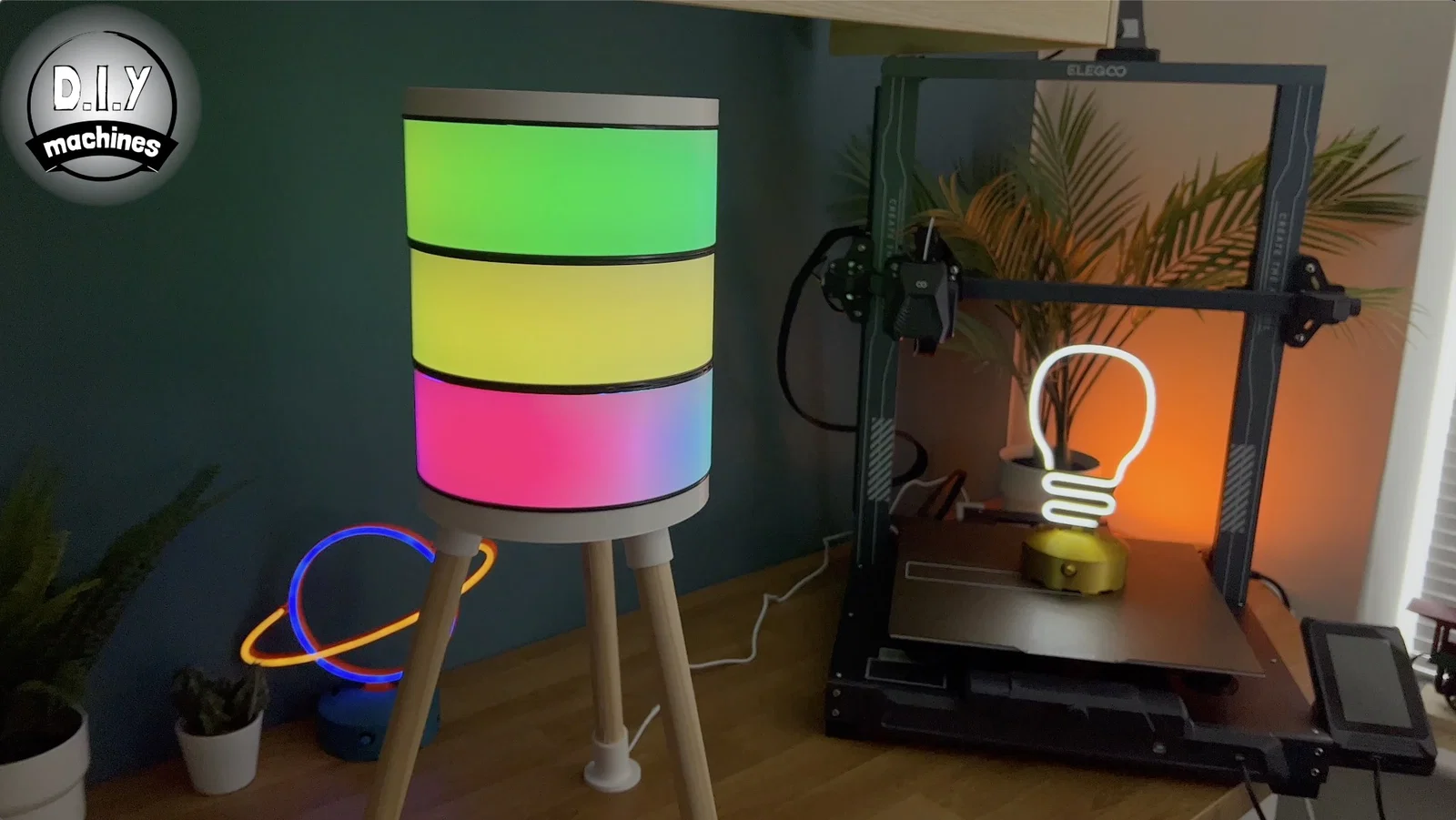

Đèn làm từ cuộn filament không phải ý tưởng mới, nhưng mình muốn thêm vài tính năng nữa bằng ESP32 giấu gọn trong phần đế, cho phép chạy mấy màn trình diễn ánh sáng lấp lánh đồng bộ theo âm thanh hoặc tích hợp MQTT, Hue và Alexa.

Dĩ nhiên, bạn có thể điều khiển từ bất kỳ thiết bị nào qua WiFi bằng web interface của WLED hoặc nhiều app miễn phí trên các kho ứng dụng. Nhưng đôi khi chỉnh trực tiếp trên đèn sẽ dễ và nhanh hơn, nên mình đã tích hợp một núm dimmer kín đáo ngay trên đỉnh của dự án để bạn dễ dàng chỉnh độ sáng hoặc tắt đèn. Trong khi đó, một nút bấm được giấu ở mặt dưới cho phép chuyển giữa các pattern ánh sáng ưa thích chỉ với một cú click; còn nhấn giữ lâu hơn sẽ chuyển sang chế độ “party” nhạy theo âm thanh.

Mình dùng cán chổi làm chân nên chi phí rất rẻ, và mọi thứ còn lại đều là đồ 3D printed.

Mình cũng sẽ chỉ bạn ba cách xử lý dây nguồn: để thả tự do, 3D print kẹp dây, hoặc đi âm dây vào bên trong một trong các chân.

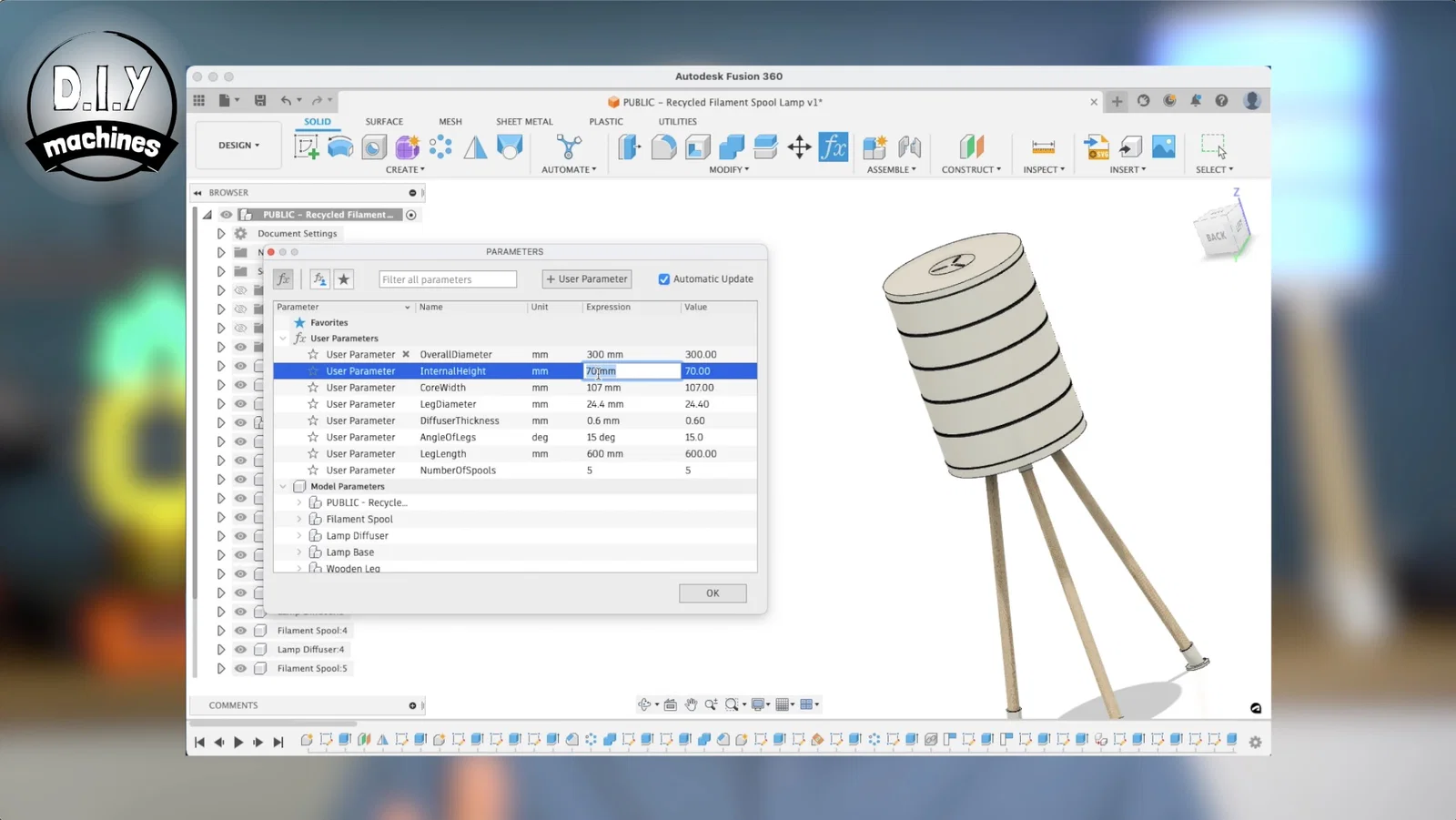

Giờ bạn chắc cũng nghĩ đúng: cuộn filament có đủ mọi kiểu dáng và kích thước. Vì vậy để phù hợp với chuyện này, mình đã thiết kế và public miễn phí một parametric model mà bạn có thể tải về (link bên dưới) — bạn chỉ cần nhập các giá trị này vào một bảng (table) và model sẽ tự điều chỉnh để tạo ra các part cần in cho chiếc đèn của riêng bạn.

Hướng dẫn chi tiết để chỉnh model này trong bản miễn phí của Fusion 360 có ở phía dưới trang trên website của mình: https://www.diymachines.co.uk/upcylced-filament-spool-lamp

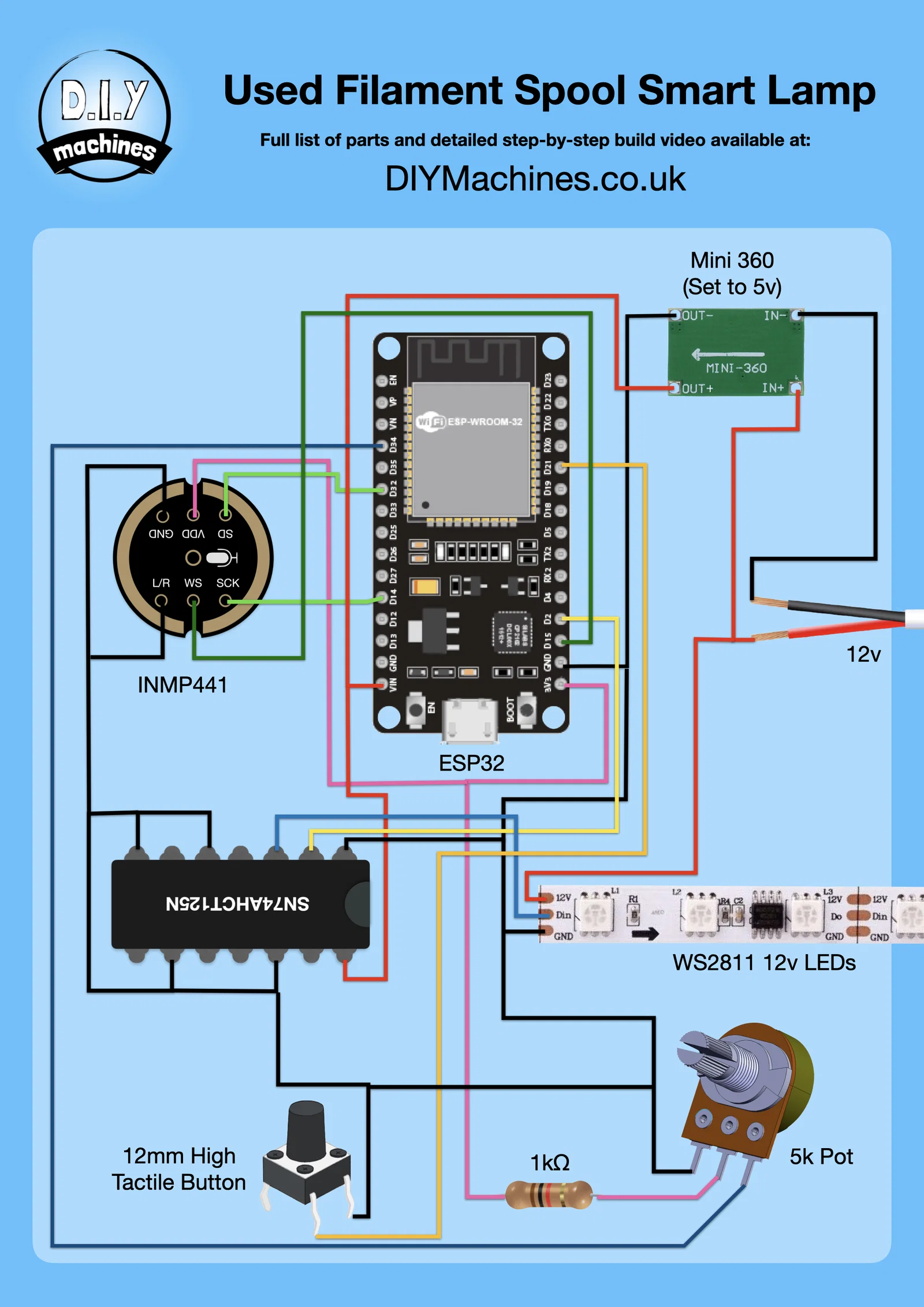

Danh sách món đồ dùng trong dự án và nơi mua / BOM:

Bộ kit linh kiện điện tử: https://www.etsy.com/listing/1444900974

• ESP32 Dev Board (x1): https://geni.us/ESP32
• INMP44 Microphone (x1): https://geni.us/INMP441
• WS2811 12v LEDs: https://geni.us/WS2811-60
• DC to DC Buck converter (Mini 360 - x1): https://geni.us/Mini360
• Potentiometer 5k (x1): https://geni.us/Potentiometers
• 1k Resistor (x1): https://geni.us/Ufa2s
• Tactile Button 12mm high (x1): https://geni.us/12mmTallTactile
• Logic Level Shifter (74AHCT125): https://geni.us/74AHCT125-LLS
• Barrel connector phù hợp tối thiểu 5amps: https://geni.us/HighAmpDCBarrel
• Wooden Rods / Broom Handles: https://geni.us/WoodenBroomHandle
• Filament cho máy in 3D: https://www.3djake.uk

Nguồn 12v (tính tối thiểu 0.7amps cho mỗi 10 LEDs):

• (6 amp+): https://geni.us/12VPowerSupply6A

• (2 amp): https://geni.us/12VPowerSupply2A

• PCB cho dự án: https://www.pcbway.com/project/shareproject/Filament_Spool_Smart_Lamp_Hue_MQTT_Alexa_Sound_Reactivity_ESP32_Fusion_a26b7125.html

    hoặc (tùy chọn)

• PermaProto Board: https://geni.us/HalfPermaProto
• Wago Connectors cho đường nguồn: https://geni.us/Wago2

Bạn có thể đặt một bộ kit gồm linh kiện điện tử, ốc vít và PCB trên Etsy store quốc tế của mình: https://diymachines.etsy.com/listing/1444900974/recyled-filament-spool-smart-lamp
