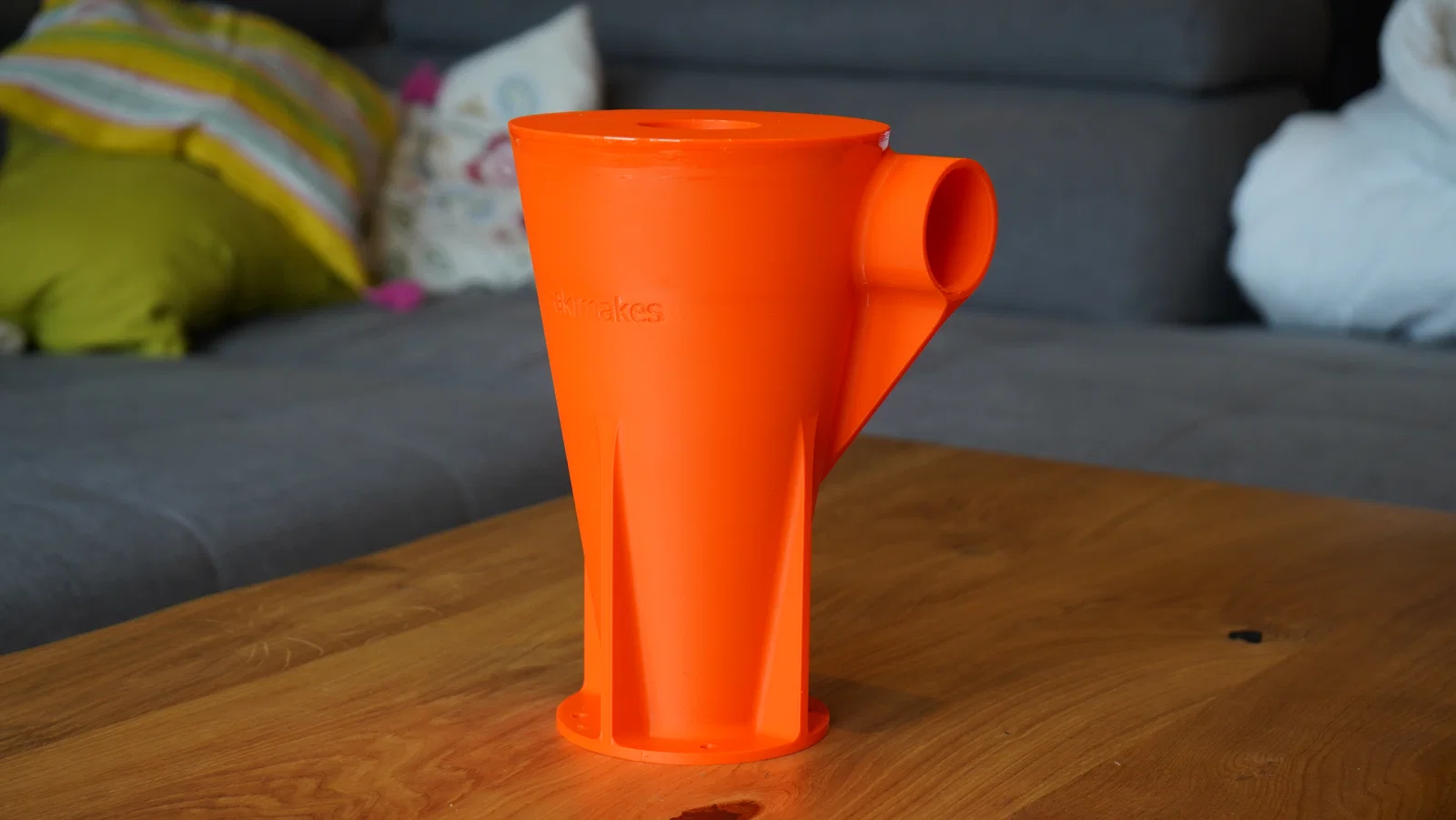

Cyclone Dust Filter | Dust Commander Remix

Dùng cyclone dust separator này để gom một lượng bụi lớn (ví dụ: mùn cưa) vào trong xô, đồng thời giữ cho lọc của máy hút bụi luôn sạch. Rất hữu ích trong xưởng!

Nguyên lý là hạt bụi bị hút vào phần cone, bị giảm tốc do ma sát với thành bên và rơi xuống xô. Chỉ một ít hạt rất nhẹ mới đi vào máy hút bụi.

Mẫu in:

Kích thước được lấy theo sản phẩm thương mại nổi tiếng “dust commander”. Bạn có thể mua, ví dụ, trên Amazon. So với bản thương mại gốc, mình giảm chiều cao vài mm để phù hợp với đa số Z-dimensions của máy in 3D. Chiều cao tối đa của chi tiết là 249mm. Ngoài ra mình thêm các gân (ribs) để tăng độ cứng và giúp dễ in hơn.

Đầu nối (Connectors):

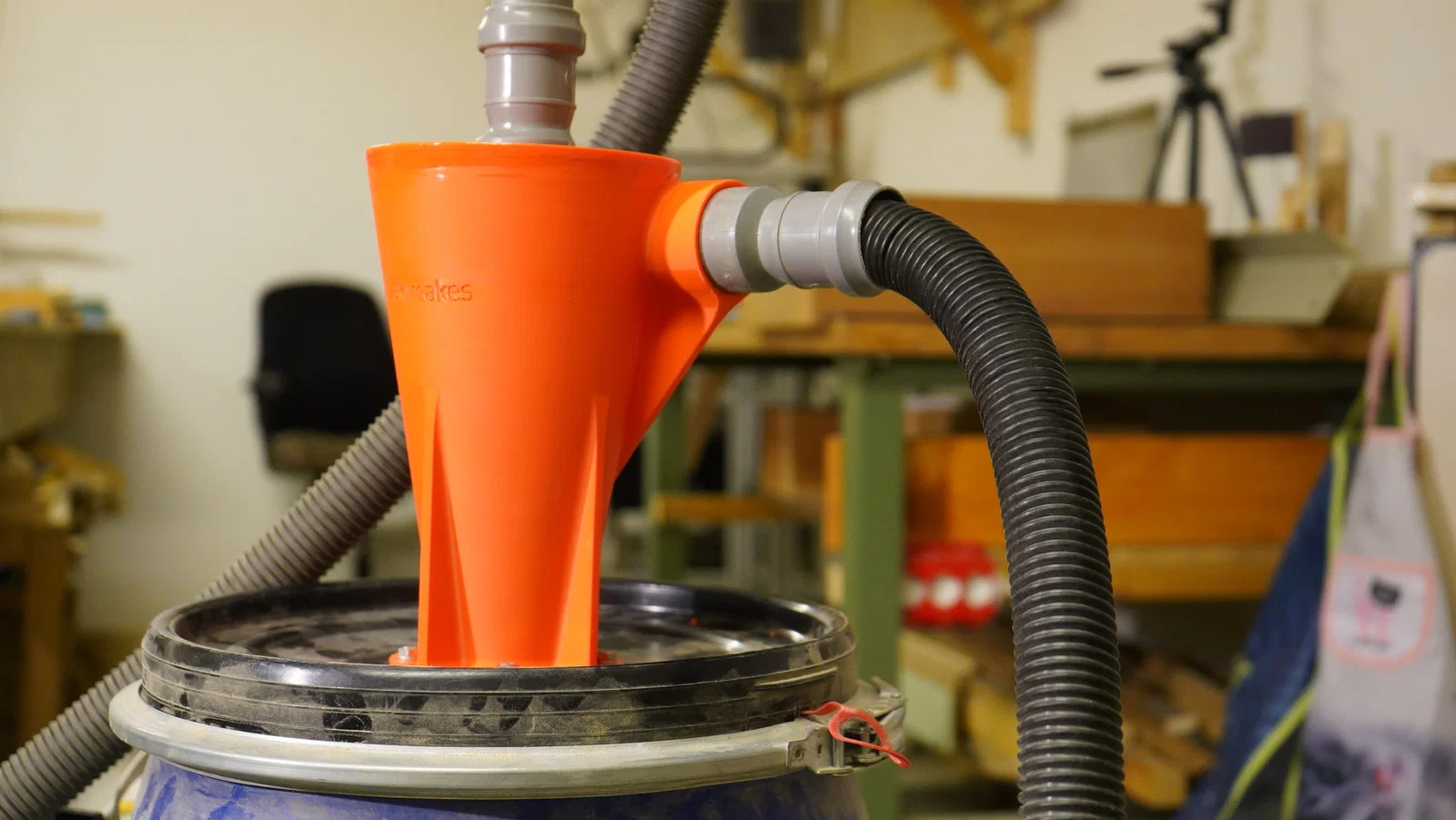

Đường kính cổng vào và cổng ra là 50mm. Mình dùng một ống giảm (drainpipe reduction) mua ở cửa hàng vật liệu/đồ điện nước để nối với máy hút bụi. Xem hình.

Hiệu năng (Performance):

Rất tốt! Phần lớn bụi được gom vào trong xô và hầu như không có gì lọt vào lọc của máy hút bụi.

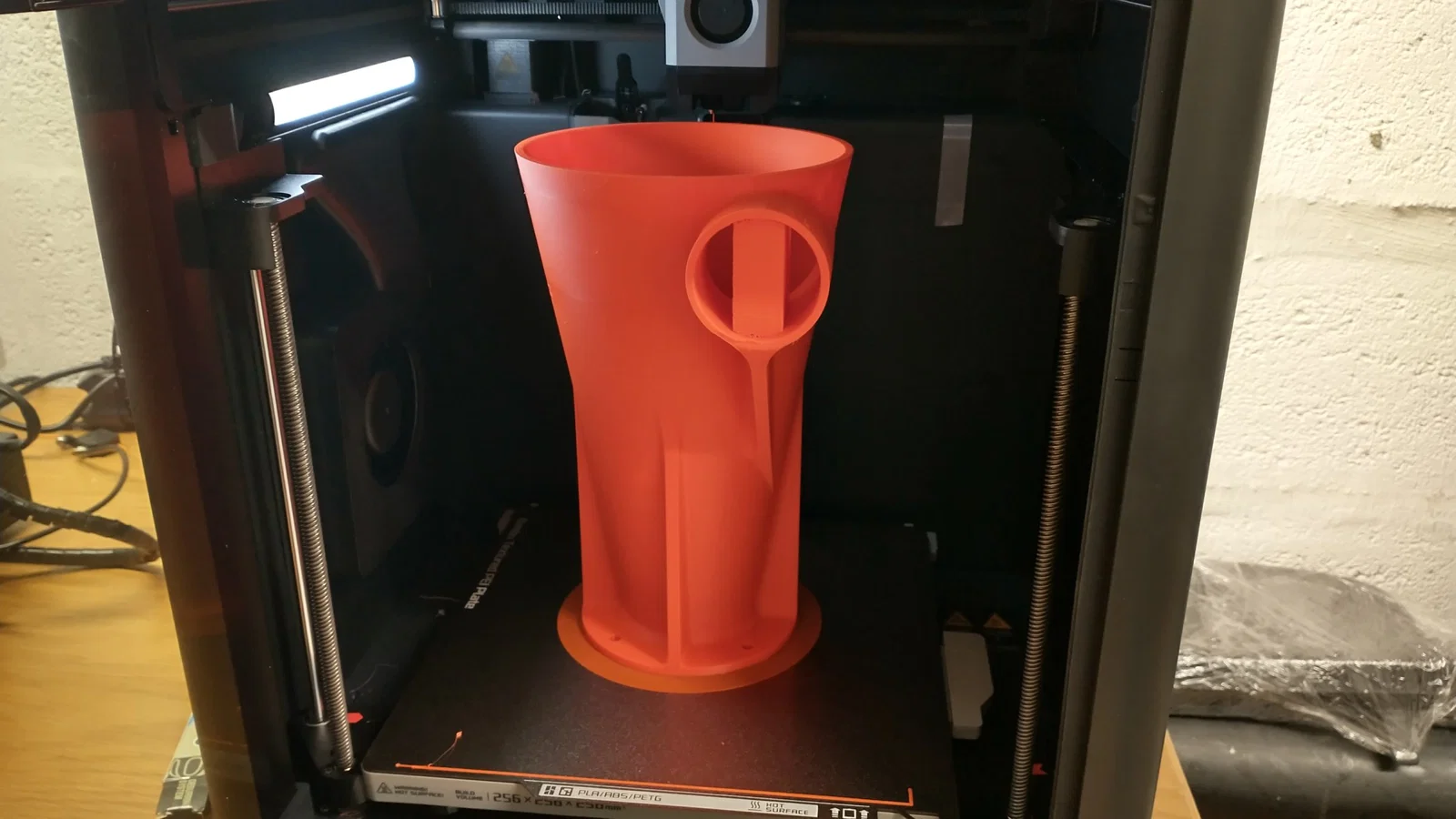

In ấn (Printing):

Phần overhang duy nhất có thể cần support là đoạn trên của cửa hút ngang. Mình có thêm chút support ở đó bằng chức năng support painter (xem hình). Tuy nhiên, bạn vẫn có thể in không cần support nào hết, chỉ là bề mặt sẽ thô hơn.

Lắp ráp (Assembly):

Dùng epoxy, keo 502 (superglue) hoặc keo dán nhựa bất kỳ để dán nắp trên vào phần cone. Có một gân giúp canh thẳng rất chuẩn và dễ. Xong!
