LabRadar Recoil Trigger (Cò kích giật cho LabRadar)

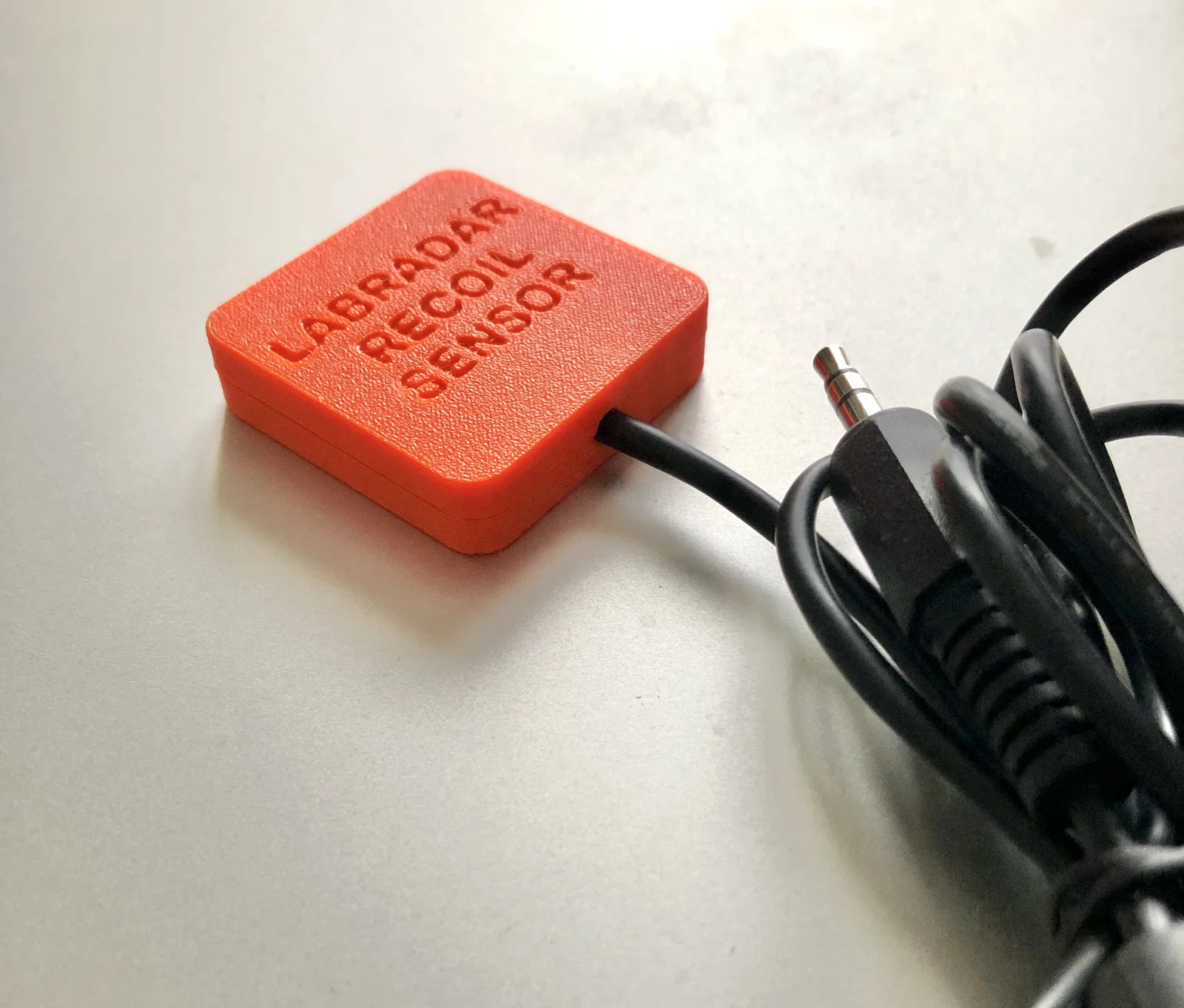

Đây là một recoil trigger cho máy đo vận tốc đạn LabRadar chronograph. Hộp được thiết kế để chứa cảm biến rung (vibration sensor), nam châm, và dây audio 3.5mm. Thành mỏng và nam châm giúp hộp bám lên bề mặt kim loại, đồng thời cũng giữ hộp đóng lại nên không cần dùng keo. Chạy rất ổn, không còn bị hụt trigger trên radar nữa và cũng không cần để radar sát miệng nòng. Bạn có thể đọc thêm về các loại cảm biến và cách chúng hoạt động với radar bằng cách Google tìm kiếm.

Mình in bằng PETG, layer height 0.15, infill 15%, không cần supports. PLA cũng dùng ngon.

Parts

• Vỏ 3D-printed
• Cảm biến rung độ nhạy cao. Mình dùng loại này: https://www.amazon.com/dp/B07S9KR84S?psc=1&ref=ppx_yo2ov_dt_b_product_details. Nên mua dư vài cái, tin mình đi, kiểu gì cũng làm gãy ít nhất một cái trong lúc hàn.
• 8 viên nam châm 8x3x3mm (tuỳ chọn). Khuyến nghị lấy nam châm cấp N42 hoặc N52.
• Dây audio 3.5mm. Bắt buộc là loại 3-pole.
• Epoxy hoặc silicone.
• Keo dán nhanh (để dán nam châm)

Assembly

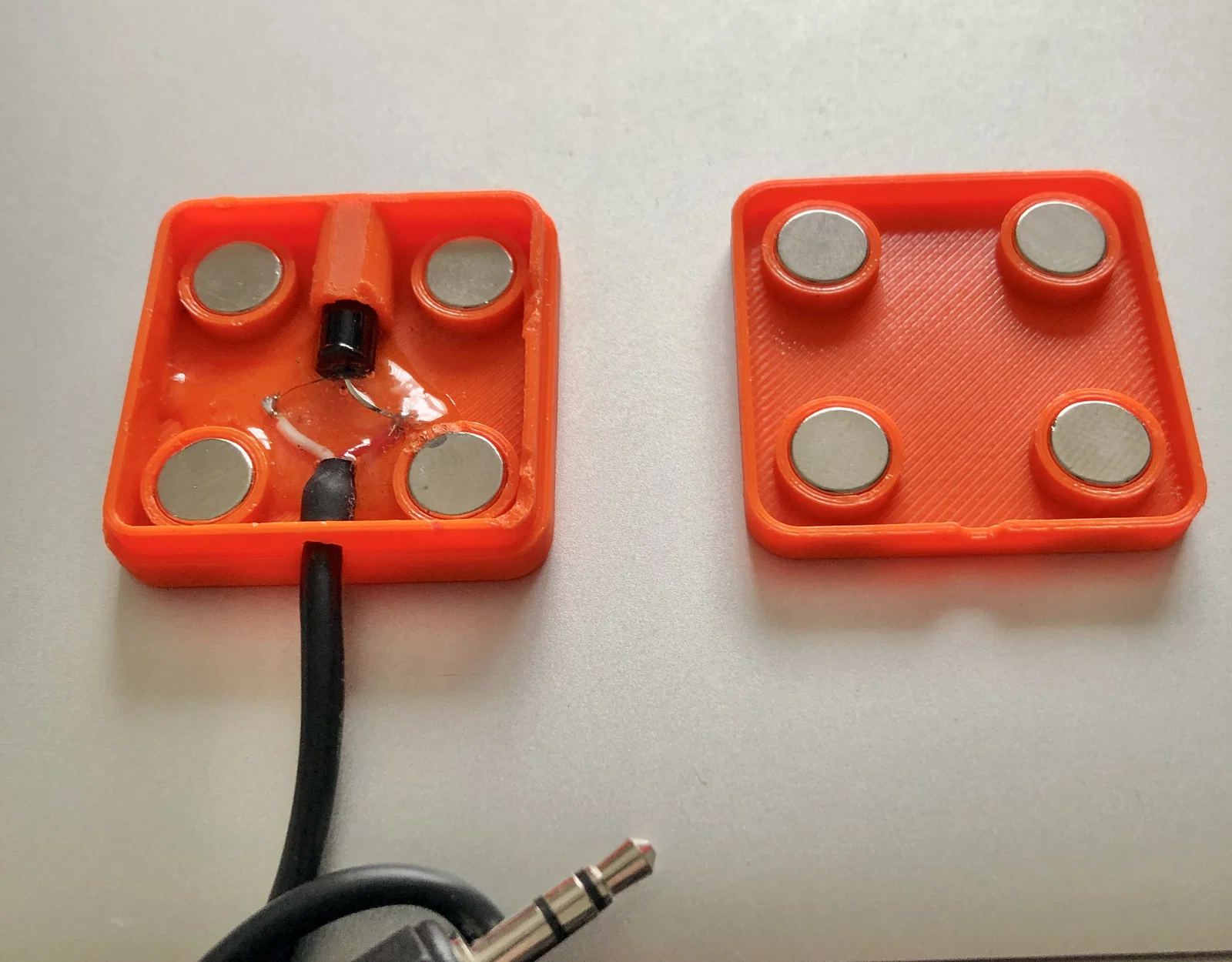

1. Gắn cảm biến rung vào ngàm giữ được tạo hình sẵn trong vỏ.
2. Tách nhẹ hai sợi dây của cảm biến ra.
3. Luồn dây 3.5mm đã chuẩn bị và hàn vào cảm biến. Chân tip và chân screen (hai phần ngoài cùng của jack) nối vào hai dây của cảm biến. Dây ground không nối. Cảm biến chỉ là một công tắc tiếp điểm nên hàn dây nào vào bên nào cũng được. Chỉ cần đảm bảo hai dây không chạm nhau. Cẩn thận, dây cảm biến rất mảnh và rất dễ gãy!
4. Dùng epoxy hoặc silicone để cố định dây và tránh bị rung/di chuyển. Bạn cũng có thể bơm thêm epoxy ở chỗ dây đi vào vỏ để chống tuột (strain relief). Mình dùng thêm một đoạn ống co nhiệt (heat shrink).
5. Chờ epoxy khô, lắp và dán nam châm (nếu muốn), rồi đóng vỏ lại. Nếu thích thì dán cố định hai nửa hộp luôn.

Usage

1. Tốt nhất là cắm trigger vào Labradar trước khi bật máy.
2. Chỉnh trigger source sang ‘Trigger’ và trigger level về ‘1’.
3. Arm radar rồi dùng ngón tay gõ nhẹ lên cảm biến. Bạn sẽ thấy radar kích hoạt trigger và hiện lỗi non-acquisition. Vậy là chạy rồi!
4. Có thể tăng trigger level để giảm độ nhạy, hoặc dùng cảm biến kém nhạy hơn, hoặc kết hợp cả hai.
