Ratchet siết dây dùng lò xo bút bi (Cord Rope Ratchet)

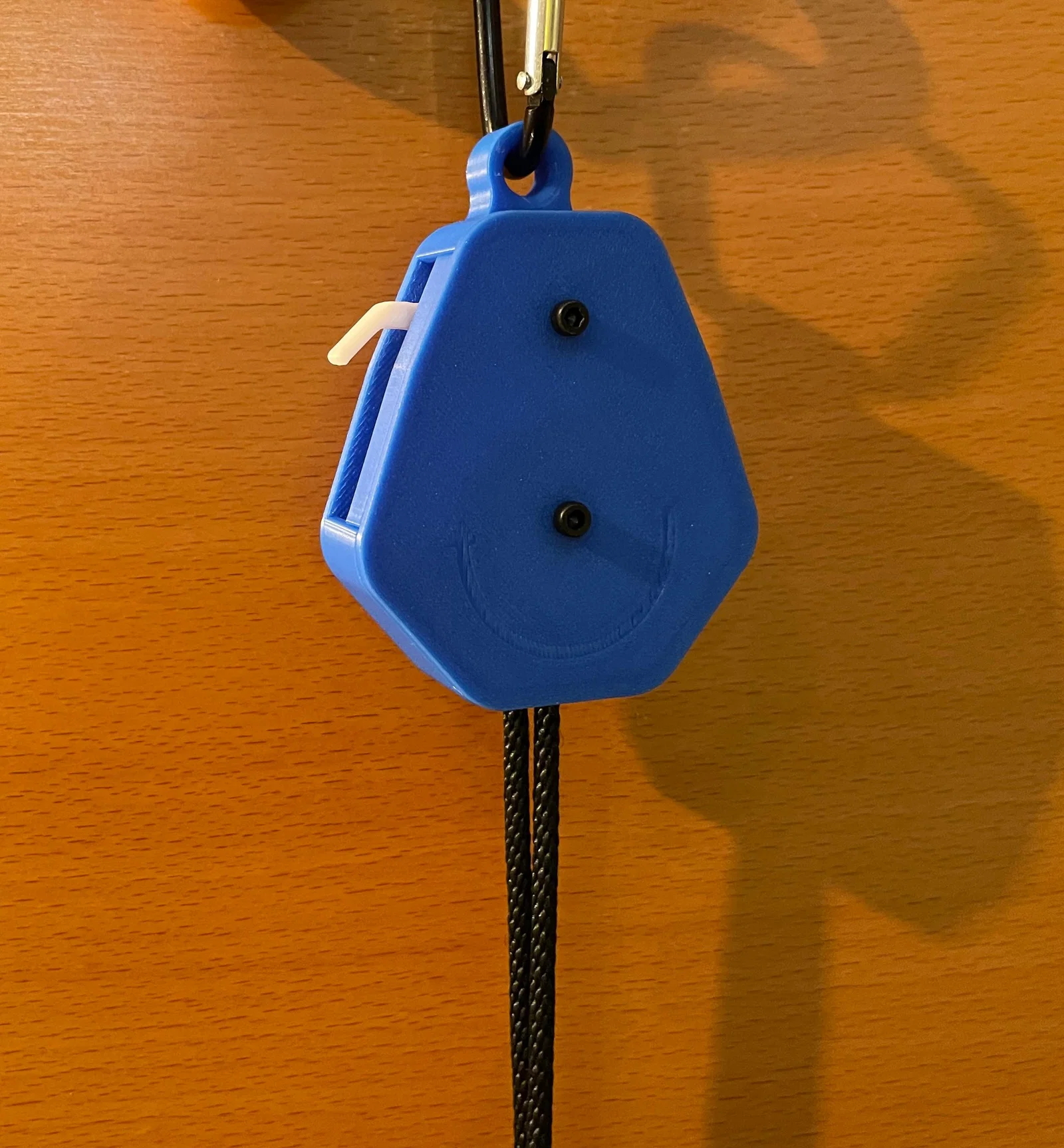

Ratchet siết dây cho các ứng dụng nhỏ như treo đèn LED hoặc filter. Thiết kế dùng lò xo lấy từ bút bi (ballpoint-pen) và dây rope đường kính 4mm; in không cần supports, lắp ráp đơn giản.
Mô tả
Một cái ratchet cho nhiều mục đích sử dụng khác nhau.

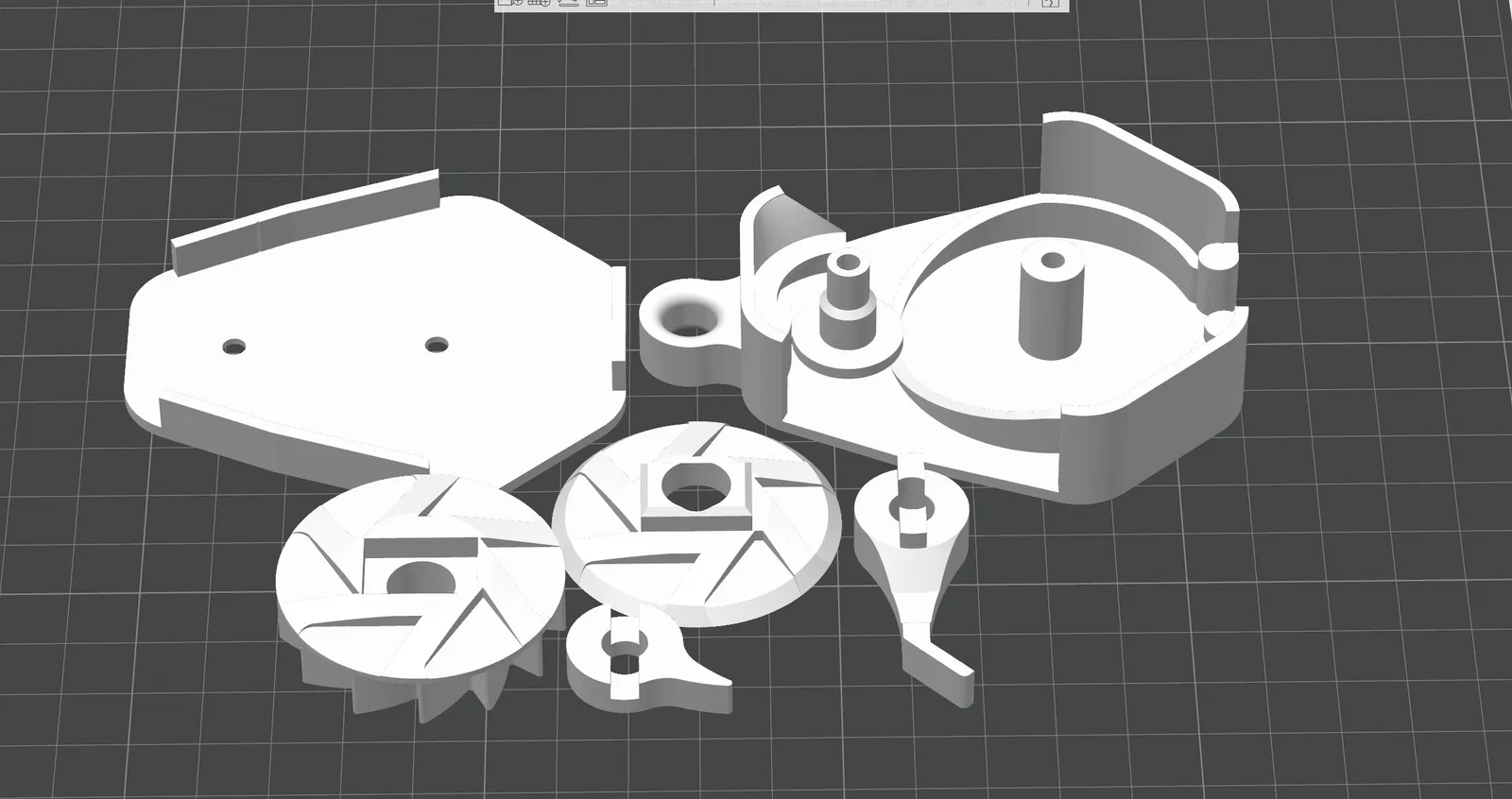

In ấn: Không cần supports, layer height 0,2mm, 4 perimeters, 15% infill
Lắp ráp: Baseplate > Spring + Stopper bottom + Ratchet bottom > Rope/Cord
> Ratchet top > Stopper top > Topplate
Dụng cụ cần: Bạn sẽ cần một cái lò xo cơ bản từ bút bi (Ballpoint-Pen) và một sợi dây Rope đường kính 4mm.
Phiên bản 1: 2x M3x20 (hoặc dài hơn) và đai ốc M3 – Con M3 xuyên suốt từ đầu này qua đầu kia – chắc chắn hơn.
Phiên bản 2: 2x M3x10 – Vít M3 bắt thẳng vào nhựa.
MẸO: Có thể bôi mỡ nhẹ cho một số phần chuyển động để tăng độ bền và chạy mượt hơn.
KHÔNG BÔI MỠ ở chỗ dây Rope/Cord chạy qua. Không là sẽ bị trượt.
