Thiết bị xoay để electroplating (mạ điện) mô hình 1
Thiết bị xoay để electroplating (mạ điện) mô hình 1
1 / 1

1 hình

DIY

Thiết bị xoay để electroplating (mạ điện) mô hình

Tác giả JakubKoci

Lượt tải
339
Lượt thích
48
Lượt coi
4.228
Tải về· 1 file · 396,8 KB· 396,8 KB

File 1 396,8 KB

  • electroplating_kola_v4_1777448633.3mf3MF · 396,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#351186
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

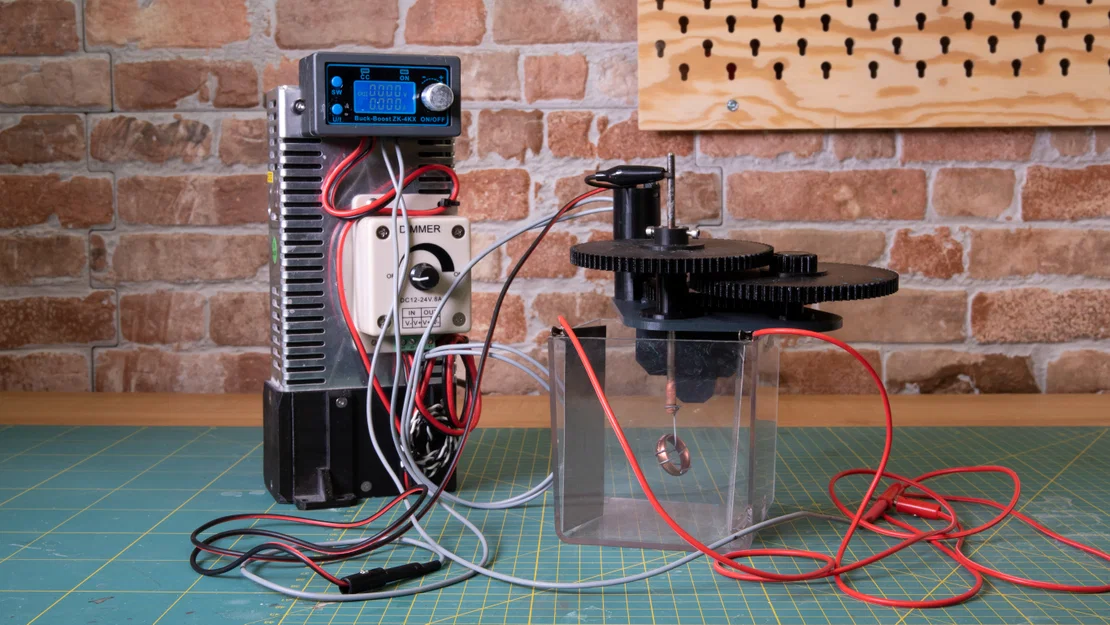

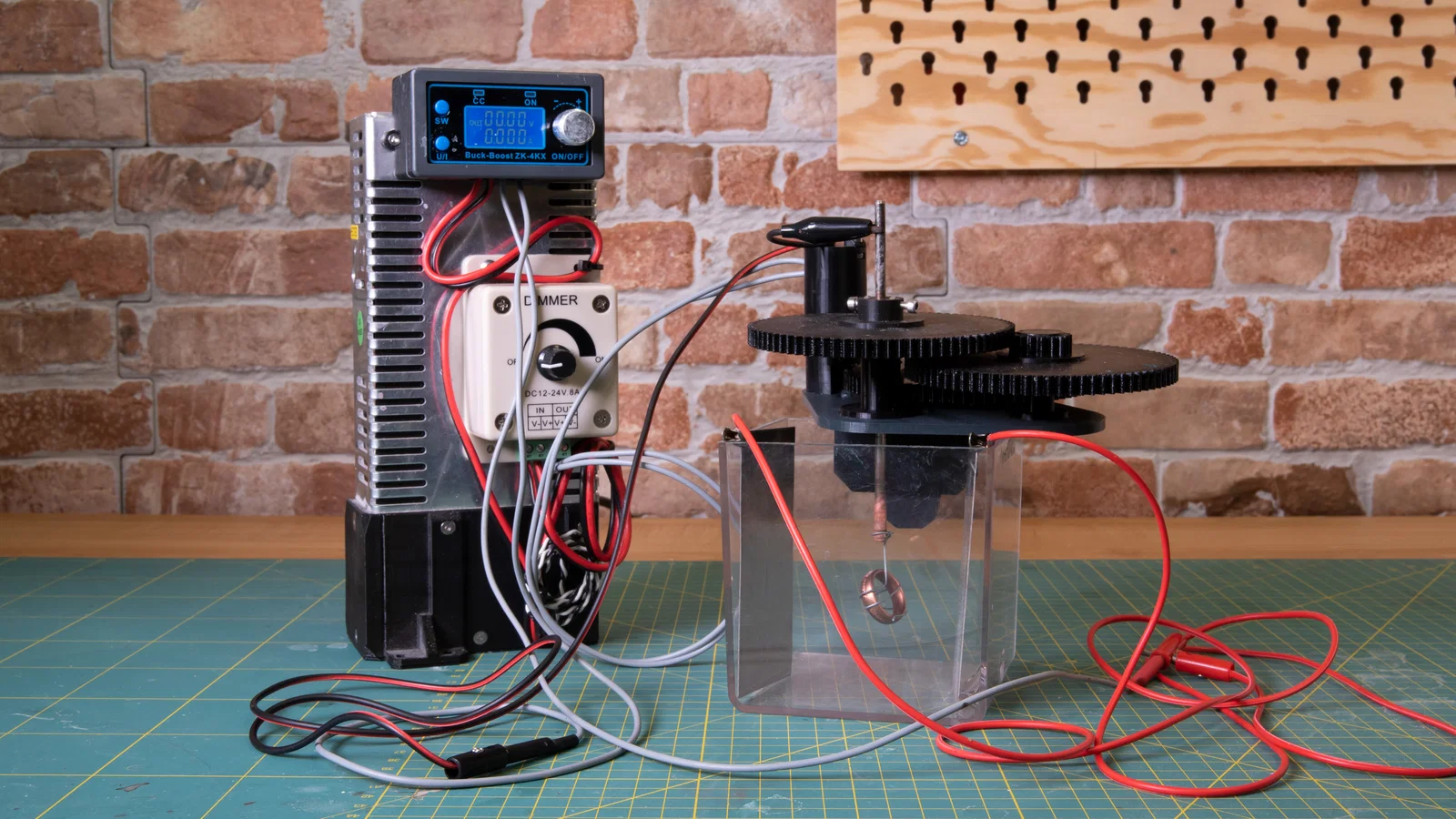

Thiết bị xoay đơn giản này được làm từ mấy món đồ phế liệu có sẵn, dùng để quay chậm các mẫu đang được electroplating trong dung dịch điện phân. Đọc thêm về electroplating và cách dùng thiết bị trong bài viết riêng này.

Mình khuyên bạn dùng Rotajig của XenoArch vì thiết bị của mình chỉ là bản prototype làm nhanh cho một mục đích, còn xa mới hoàn hảo. Mình chỉ muốn tận dụng lại phần electronics mình đã có.

Nếu bạn vẫn quyết định dùng thiết bị của mình, thì đây là những thứ bạn cần:

  • Filament PETG
  • Vài con ốc và ê-cu M3
  • 1x ốc M5 dài 50mm và 1x ê-cu M5
  • 3x bearing 608 2RS CN (8x22x7 mm)
  • Ty/rod 4 mm
  • Bất kỳ brushed motor 24V nào có đường kính 24 mm
  • Bộ điều khiển tốc độ (potentiometer)
  • Keo siêu dính (superglue)
  • Chất bôi trơn cho các bánh xe
  • Phần còn lại của bộ electroplating setup, xem trong bài viết.

Mình đề xuất chà nhám trục motor rồi dán bánh răng nhỏ lên bề mặt trục đã nhám. Nếu trục không được chà nhám, bánh răng dễ bị tuột rơi.
