Thiết kế lại Humbucker “Prusacaster”

Hey! Mình muốn chia sẻ dự án mình làm trong vài tuần gần đây. Đây cũng là một trong những dự án đầu tay của mình.

Mình rất thích ý tưởng Prusacaster nhưng lại muốn “đô” hơn một chút.

Vậy nên mình xin giới thiệu với mọi người: cơn ác mộng đúng nghĩa của dân “thuần”.

Mình chọn 2 humbucker active EMG 57/66TW.

Bộ này có thể chuyển giữa single coil và humbucker (coil split), nên mình nghĩ vẫn giữ được phần nào chất Tele/Strat nhẹ nhàng khi cần. Thêm nữa, mình hy vọng pickup active chạy nguồn có thể “che” bớt cái tiếng nhựa của thân đàn.

Điều này kéo theo vài thay đổi:

Pickup active cần pin, nên mình phải thêm một khoang pin vào thân đàn (nằm giữa 2 humbucker).

Bản Prusacaster gốc (đã pre-sliced) không đủ chỗ để khoét rộng cho humbucker, nên mình phải redesign lại từ đầu.

Cầu Tele thì gắn không vừa. Mình cũng muốn test xem cầu Strat bình thường có dùng được không.

Mấy loại cầu này là dạng string-through-body. Nghĩa là thân đàn cần lỗ dây riêng và string ferrules. Mình thấy hiệu quả rất ổn khi chỉ cần nung chảy/ép nóng ferrule vào thân, y như cách mình ép heat-set inserts vậy.

Vì dây được giữ bằng string ferrules phía sau, mình khá tự tin là cái thân đàn sẽ không “bật” vô mặt mình.

Thiết kế tổng thể mình vẫn giữ gần với bản gốc vì mình thích kiểu lục giác đó. Nhưng nó có khác đi chút và không tương thích với thiết kế original.

Part list

M3 screw sets (0.6 - 2.0cm)

M4 screw set (0.6 - 3.0cm)

4x M4 screws 4.5cm

M3 inserts 3*4*5

M4 inserts 4*4*6

Neck

B-ware 21 Fret Telecaster Neck

Ebay (Private seller)

Neck plate

Musiclily Metal 4 Bolt Guitar Neck Plate Black

https://www.amazon.com/Musiclily-Guitar-Stratocaster-Telecaster-Electric/dp/B00CP3GQ3A?th=1

Tuners

Harley Benton Parts Locking Tuners 6L Black

https://www.thomann.de/gb/harley_benton_parts_locking_tuners_6l_black.htm

Pickups

EMG 57/66TW

https://www.thomann.de/gb/emg_57_66_tw_set_bk.htm

Bridge

Musiclily 52.5mm Fixed Hardtail Bridge

https://www.amazon.com/Musiclily-Saddle-Guitar-Hardtail-Electric/dp/B01IOIMNXQ?th=1

String ferrules

Musiclily Vintage String Ferrules

https://www.amazon.de/dp/B01LEPJ17M?psc=1&ref=ppx_yo2ov_dt_b_product_details

Pickup switch

Alnicov Guitar 3 Way Switch Pickup

https://www.amazon.de/dp/B08HMX6PTV?psc=1&ref=ppx_yo2ov_dt_b_product_details

Knobs

Harley Benton Parts T-Style Knob Black

https://www.thomann.de/gb/harley_benton_parts_t_style_knob_black.htm

Audio jack

Harley Benton Parts SC-Style Jack Plate BK

https://www.thomann.de/gb/harley_benton_parts_lpstyle_jack_plate_bk.htm

Nhiều món trên Amazon thật ra chỉ là hàng nhập về rồi bán lại với mức đội giá cao. Nếu bạn chờ được chút, bạn có thể tiết kiệm kha khá bằng cách đặt trực tiếp từ Trung Quốc.

Cũng có vài bộ pickup active clone nghe nói là ổn và chỉ tốn khoảng 1/4 giá EMG.

Print settings

Mình in toàn bộ bằng nozzle 0.6mm, layer height 0.32mm trên MK4 có bật Input Shaper.

Miếng giữa (giữ bridge và dây) mình để 7 perimeters. Tất cả miếng khác 3 perimeters. Infill khoảng ~20–25%.

Miếng giữa hơi khó in. Cần xoay ngang 90° để mặt kiểu răng cưa hướng lên trên. Sau đó xoay dọc thêm 90° để nó nằm vừa trên bed. Cần organic supports.

Bạn sẽ phải chặn (block) một vài support tùy theo hướng xoay model, vì có vài organic supports sẽ bị đặt ra ngoài bed. Nên block support ở các lỗ, đừng block ở chỗ neck joint. Làm vậy lỗ có thể hơi bị oval, nhưng không ảnh hưởng chức năng.

Mình phải thêm “mickey mouse ears” vào tất cả các cạnh và dùng standard steel sheet. Satin sheet tiếc là không đủ bám, làm mình bị vấn đề adhesion.

Tất cả model khác in ổn, không gặp vấn đề gì.

Lắp ráp

Nếu bạn đang tính làm cái này (mình thấy quá đã luôn) thì nhớ mấy điểm sau:

Bạn đang in một thân guitar bằng nhựa rồi gắn linh kiện có thể khá mắc. Đây là dự án vui, nhưng vẫn là nhựa với mọi mặt hạn chế của nó. Trừ khi bạn dùng humbucker passive cũ, không thì chi phí sẽ hơi cao. Bộ EMG chính hãng là 200€+. Mình chỉ muốn chắc là bạn không bị hụt hẫng sau kiểu 3 ngày in đồ.

Cần đàn (neck) của mình không có khoan lỗ sẵn, và mình khuyên bạn nên tìm loại có lỗ predrilled vì bạn cần canh cổ thật chuẩn so với thân. Ngay cả khi lỗ khoan sẵn “vừa”, vẫn có thể cổ bị lệch chút và dây sẽ lệch nhiều, khiến đàn không chơi được.

Nếu bạn kiếm được cái neck rẻ có lỗ sẵn, mình khuyên nên mua thêm wooden dowels, nới rộng lỗ trên neck, đóng dowel vào rồi dán kín lỗ trước.

Khi neck đã sẵn sàng, gắn thử vào thân, luồn 2 dây dày qua bridge lên tuner ở vị trí 1 và 6 (dây E trầm và E cao). Kéo căng nhẹ và canh neck sao cho cả hai dây nằm giữa cần. Đánh dấu vị trí lỗ rồi khoan mồi cẩn thận. (Có thể in một cái drill guide trước.)

Tương tự video này:

Ngoài ra, cái cạnh chỗ tì tay khi chơi cần chà nhám mịn hoặc dùng hơi nóng, không là chơi lâu sẽ hơi cấn. Nó không sắc, nhưng vẫn cảm nhận được.

Lắp EMG Pickup

Dây của EMG pickup không thật sự hợp với thân này vì nó dài quá, chiếm nhiều chỗ trong khoang điện. Khi đã nối vào pots xong, thử nhét phần dây dư ngược lại vào khoét humbucker. Có thể phải dùng lực chút nhưng vẫn đi được.

Dây pin màu đen và dây jack thì ngắn quá. Mình phải nối dài dây jack bằng hai jumper cables thường. Tầm ~10cm.

Dây pin màu đen cũng phải nối dài bằng một sợi dây nhỏ. Cỡ tương tự jumper cables.

Hệ thống pickup có một connector PCB nhỏ cho jack, pots và nguồn. Nó sẽ vừa trong một trong hai hốc nhỏ ở khoang điện nếu bạn tháo miếng velcro fastener ra.

Design

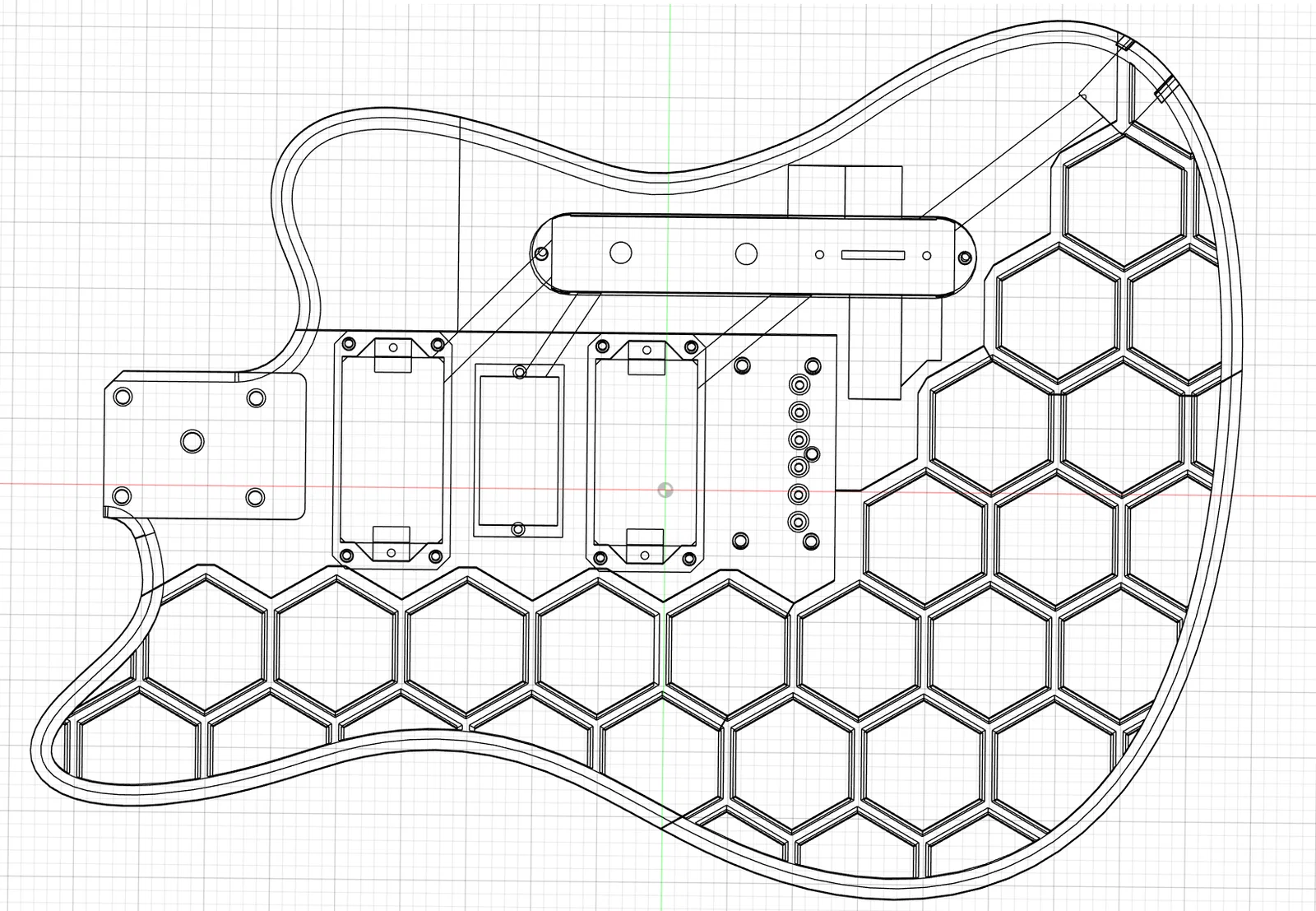

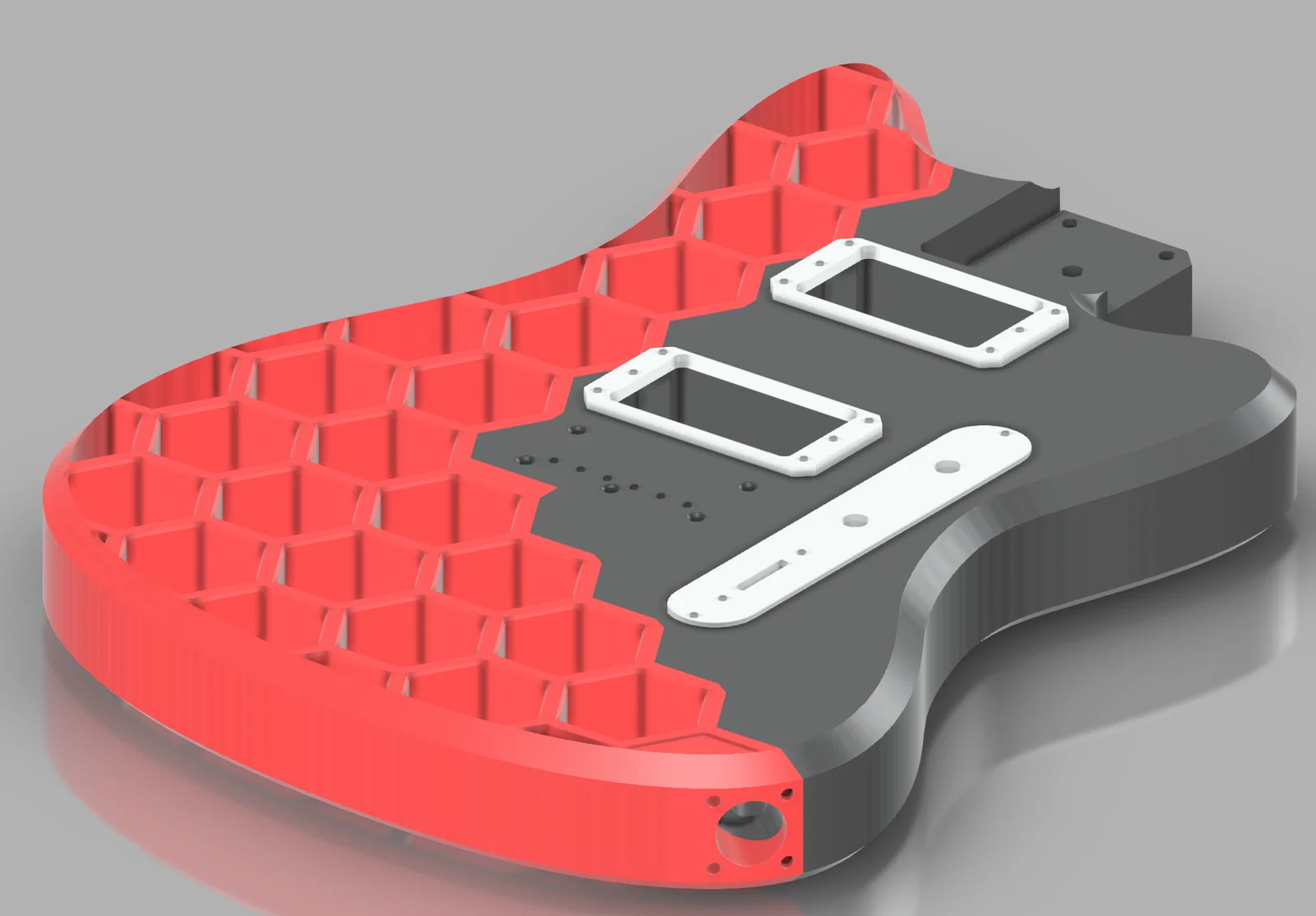

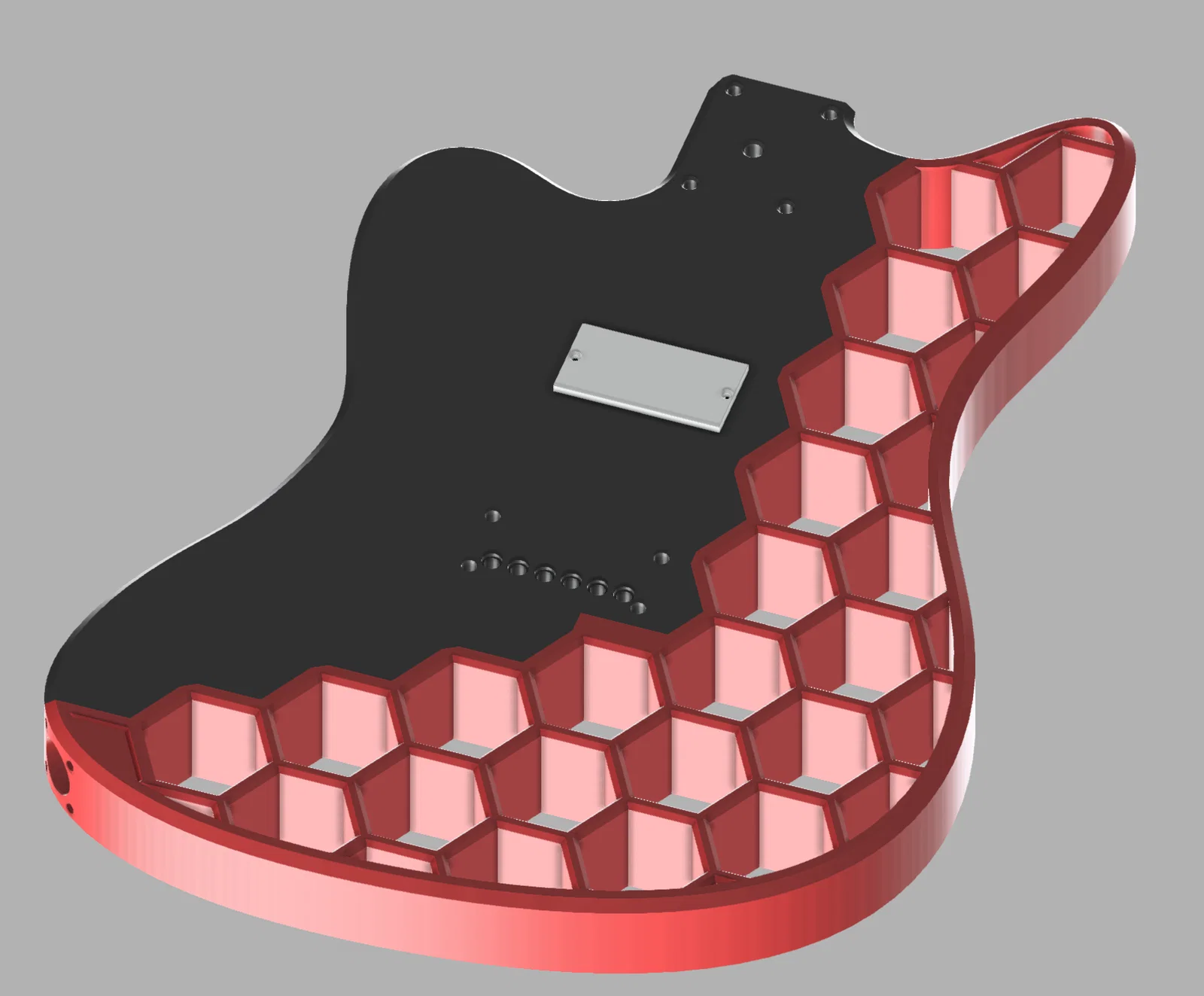

Chia sẻ là để cùng vui, nên mình có đính kèm file dự án Fusion 360. Đây là một trong những thiết kế CAD đầu tay của mình nên workflow CAD còn nhiều chỗ chưa chuẩn và đáng ra có thể làm tốt hơn. Nhưng nó chạy được và mấy lỗi đó không thấy được từ bên ngoài, nên mình sẽ không phát triển thêm nữa. Tất cả lỗ đều là parametric.

Result

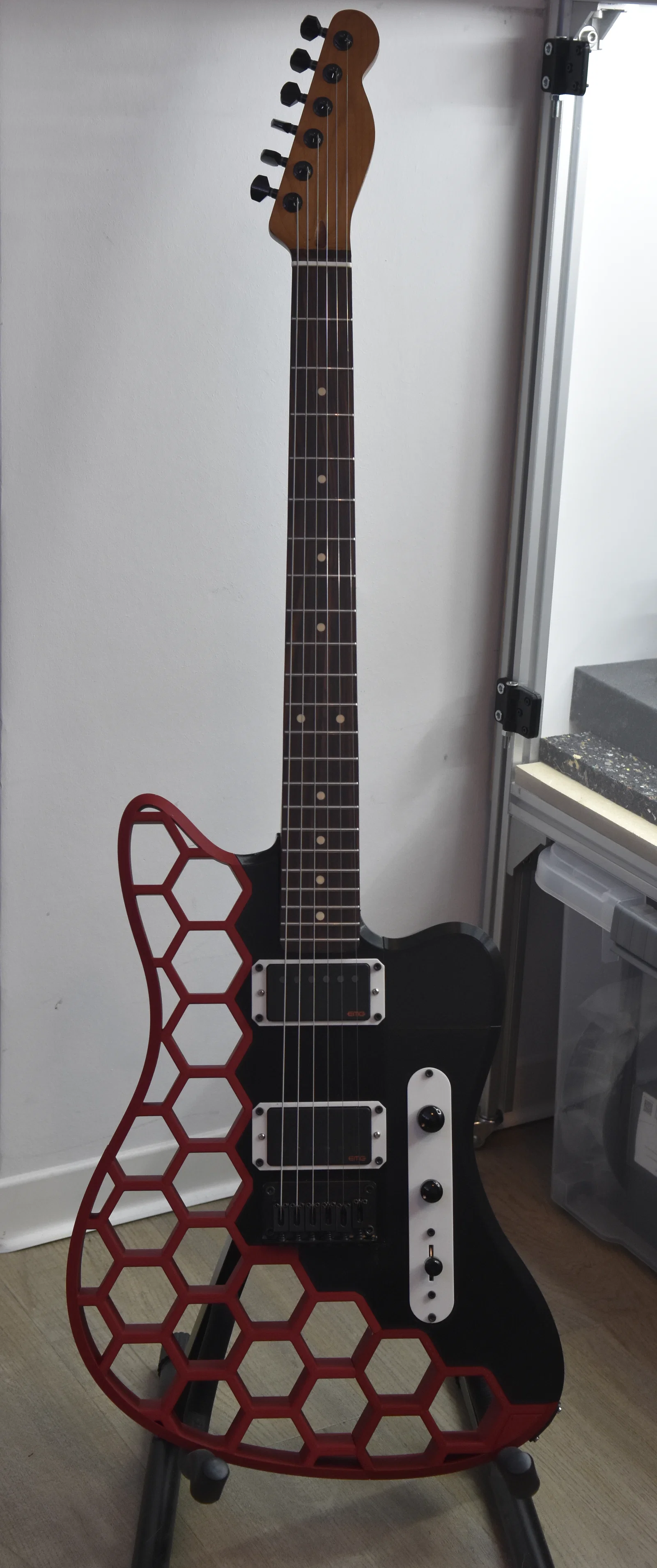

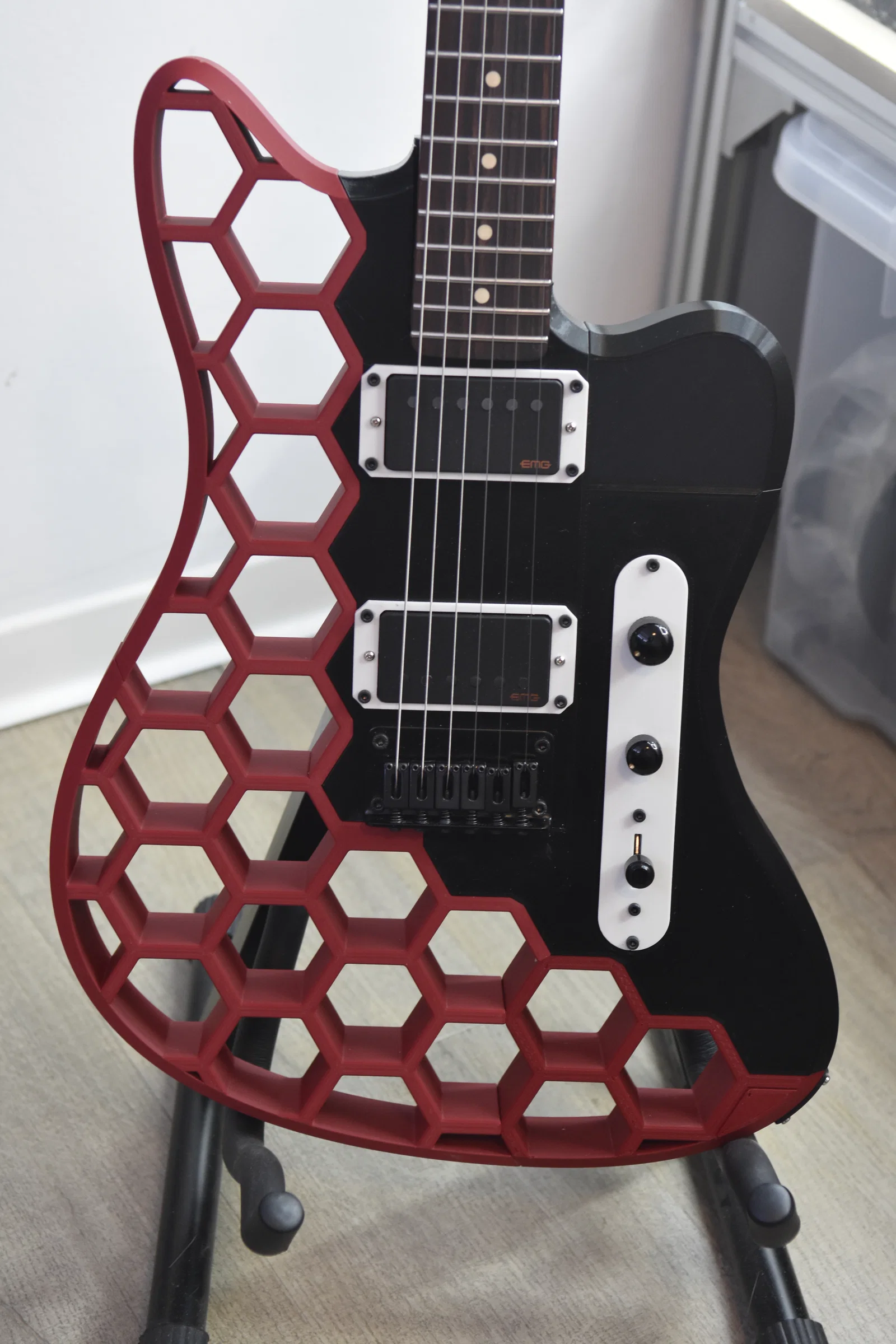

Nhìn chung mình hài lòng với kết quả, nhưng đáng ra mình nên cẩn thận hơn lúc dán keo các phần lại với nhau. Keo siêu dính đúng nghĩa “siêu”, mình gần như không có thời gian để canh cho chuẩn. Không bị lệch nhiều, nhưng vài chỗ đáng ra dán đẹp hơn. :)

Lẽ ra mình nên chọn loại keo khô chậm. Chỉ cần 2 phút thôi là đủ.

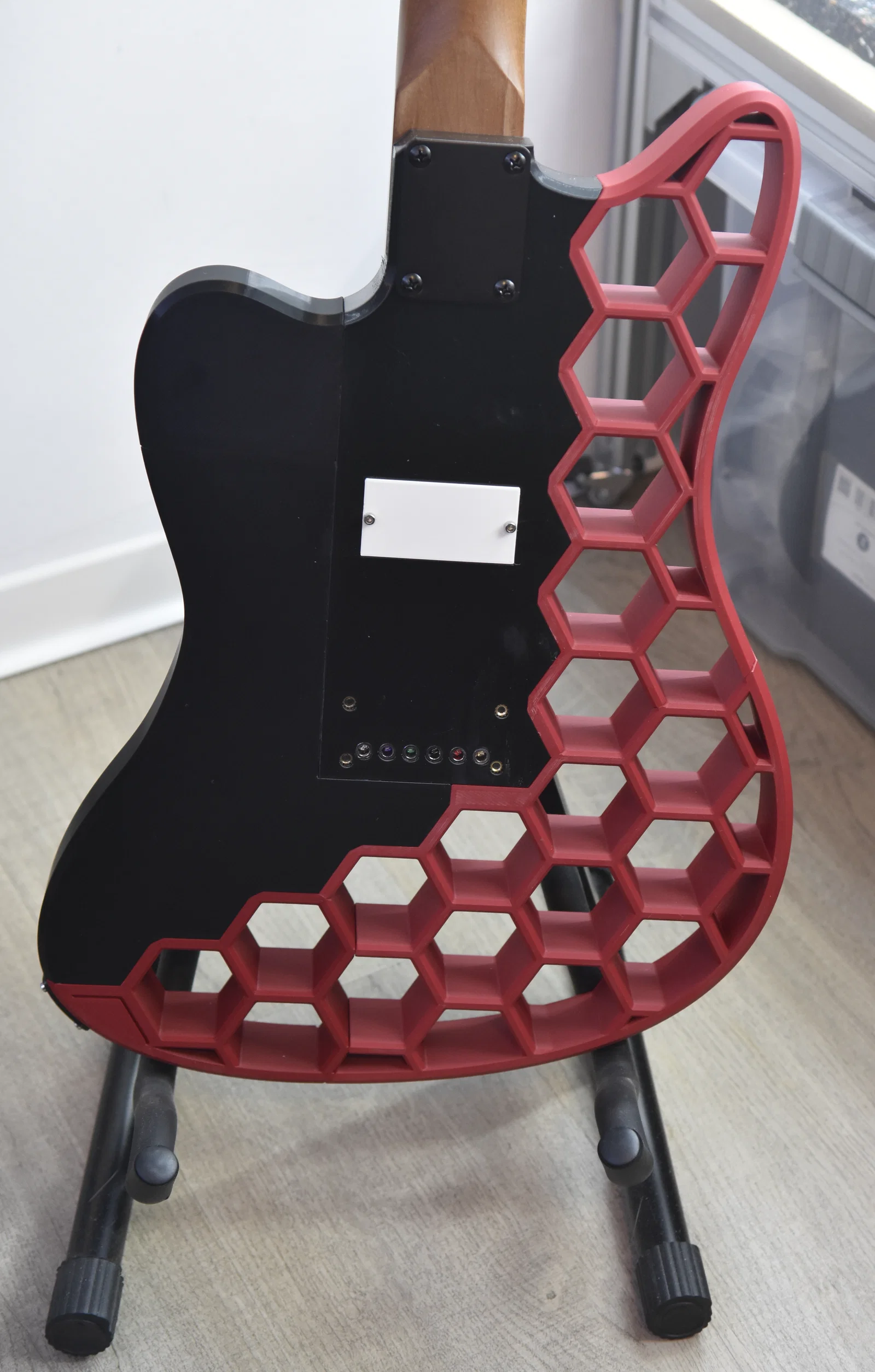

Ngoài ra, mình có vài vết keo dính trên thân. May là chỉ ở mặt sau thân. Nhưng vẫn không hay.

Cổ đàn vẫn cần cái miếng kim loại kiểu “string down holder” cạnh tuner mà mình không biết tiếng Anh gọi là gì.

Ngoài mấy cái đó ra, đàn chơi ổn hơn mình tưởng. Dây canh khá chuẩn, kể cả ở các phím cuối. Chỉnh intonation cũng dễ. Thân đàn đặt lên đùi thấy ok.

Nhưng balance vật lý của cây đàn thì cảm giác như… xác chết. :D

Bạn không thể tựa nó vào cái gì như bạn nghĩ đâu. Nó sẽ xoay lại để mặt bên quay ra trước.

Mà lúc chơi thì mình không thấy bị lệch trọng tâm. Nó nhẹ hơn mấy cây khác của mình. Không bị nặng cổ. Chơi vui lắm. :)

Hy vọng bạn thích!
