Hộp junction box 4 ngõ vào kèm gioăng (gasket) in 3D

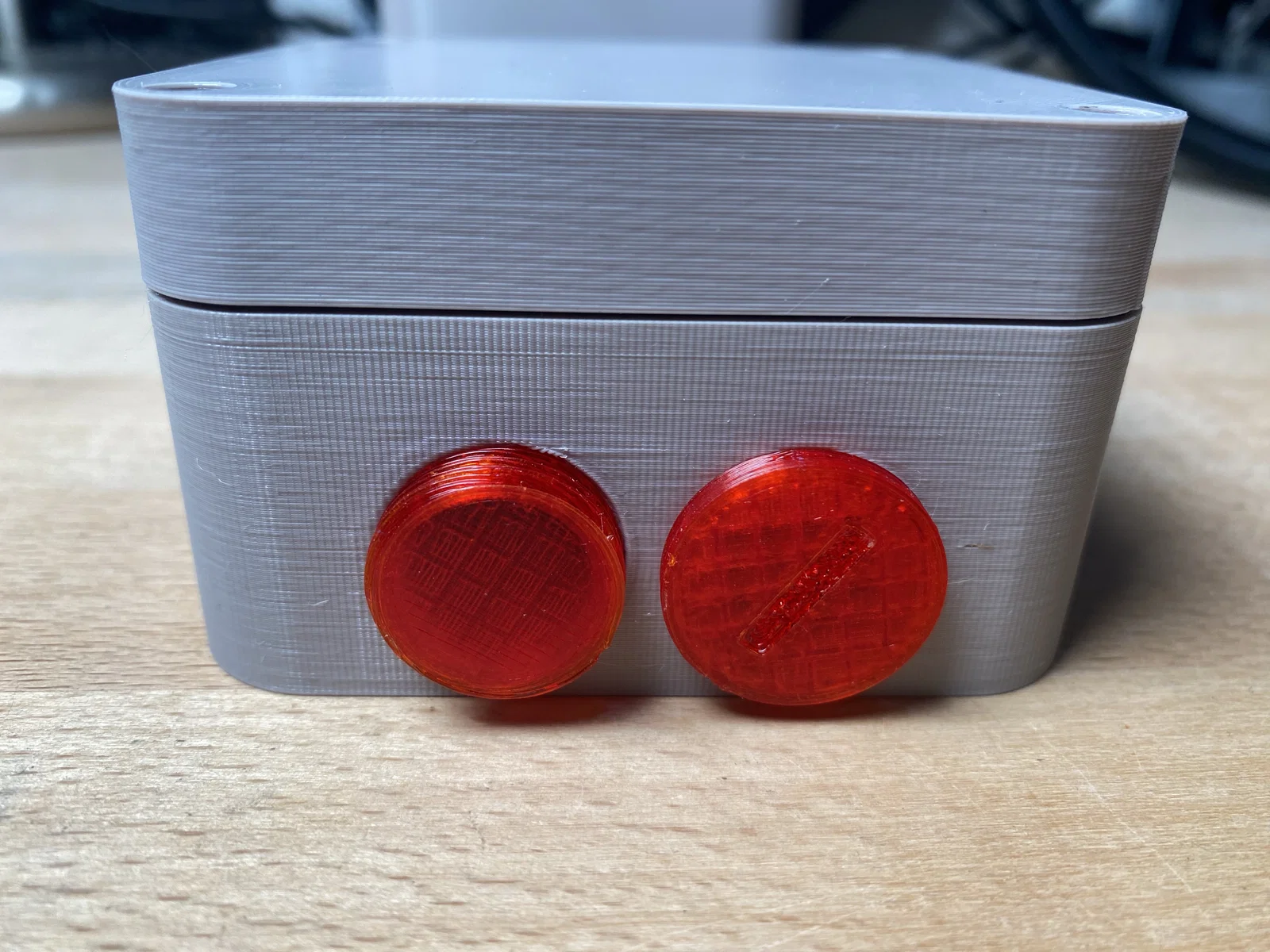

Hộp junction box mới với 4 ngõ vào. Mấy mẫu cũ chỉ có ba hoặc hai lỗ. Có hai lỗ nằm chung một bên (xem hình).

Mẫu junction box thiết kế mới kích thước 8 x 8 x 5 cm (dành cho cáp antenna và cáp loa) có bốn ngõ vào và có thể bắt chắc lên bề mặt bằng tối đa 4 con ốc.

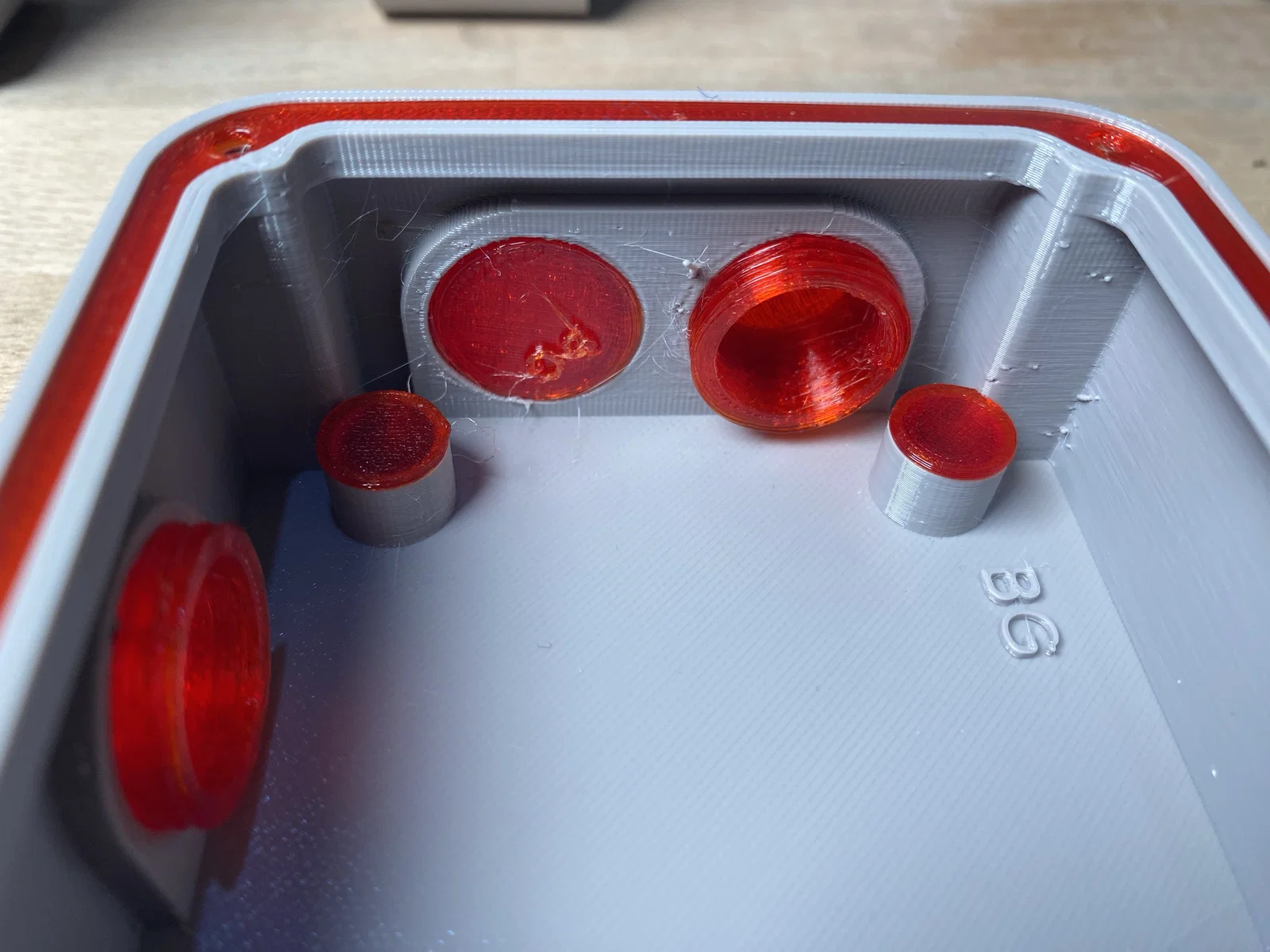

Gioăng/đệm kín cho tất cả các ngõ cáp đi vào và cả các lỗ để bắt ốc có thể làm bằng seal in 3D.

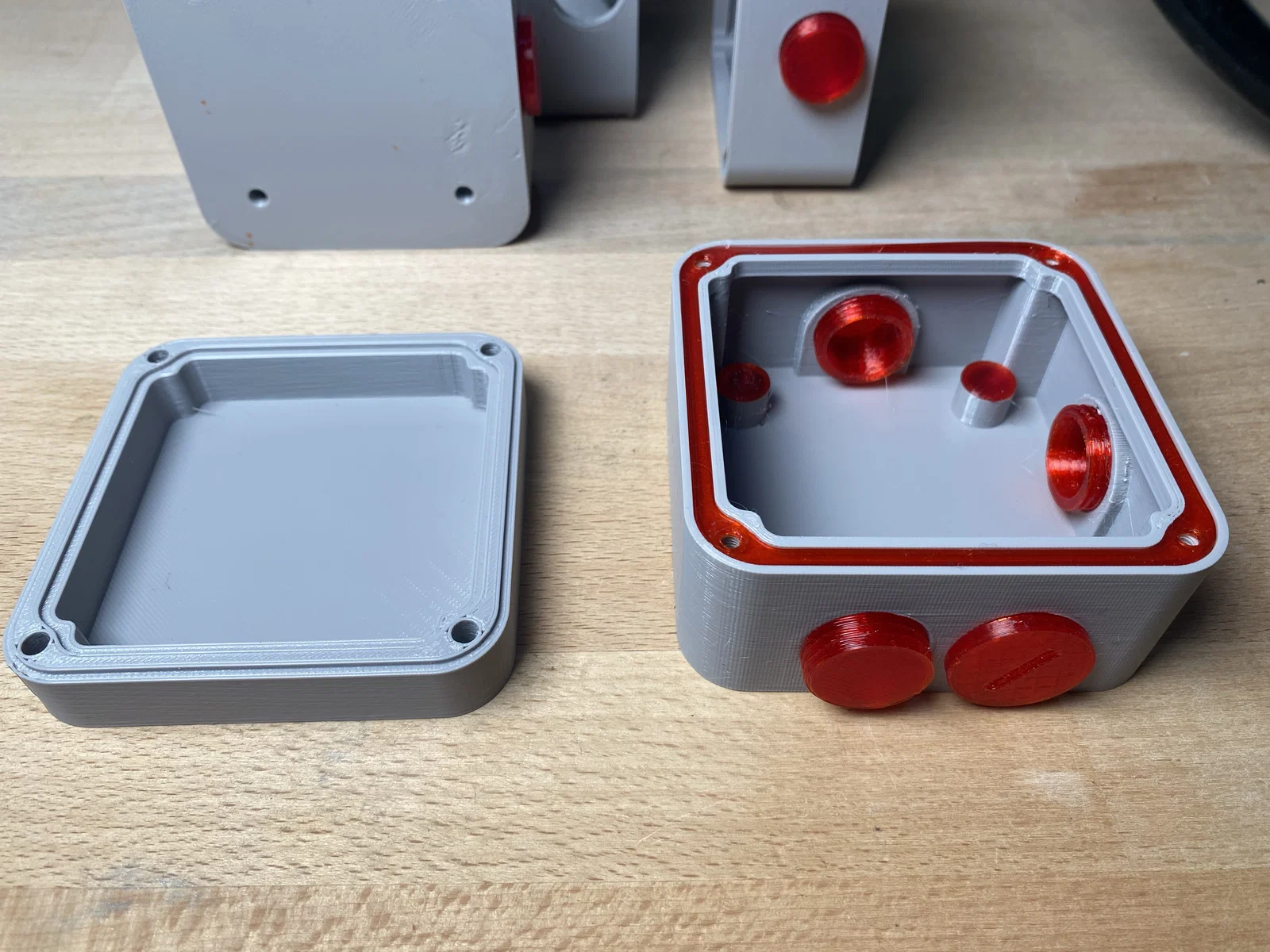

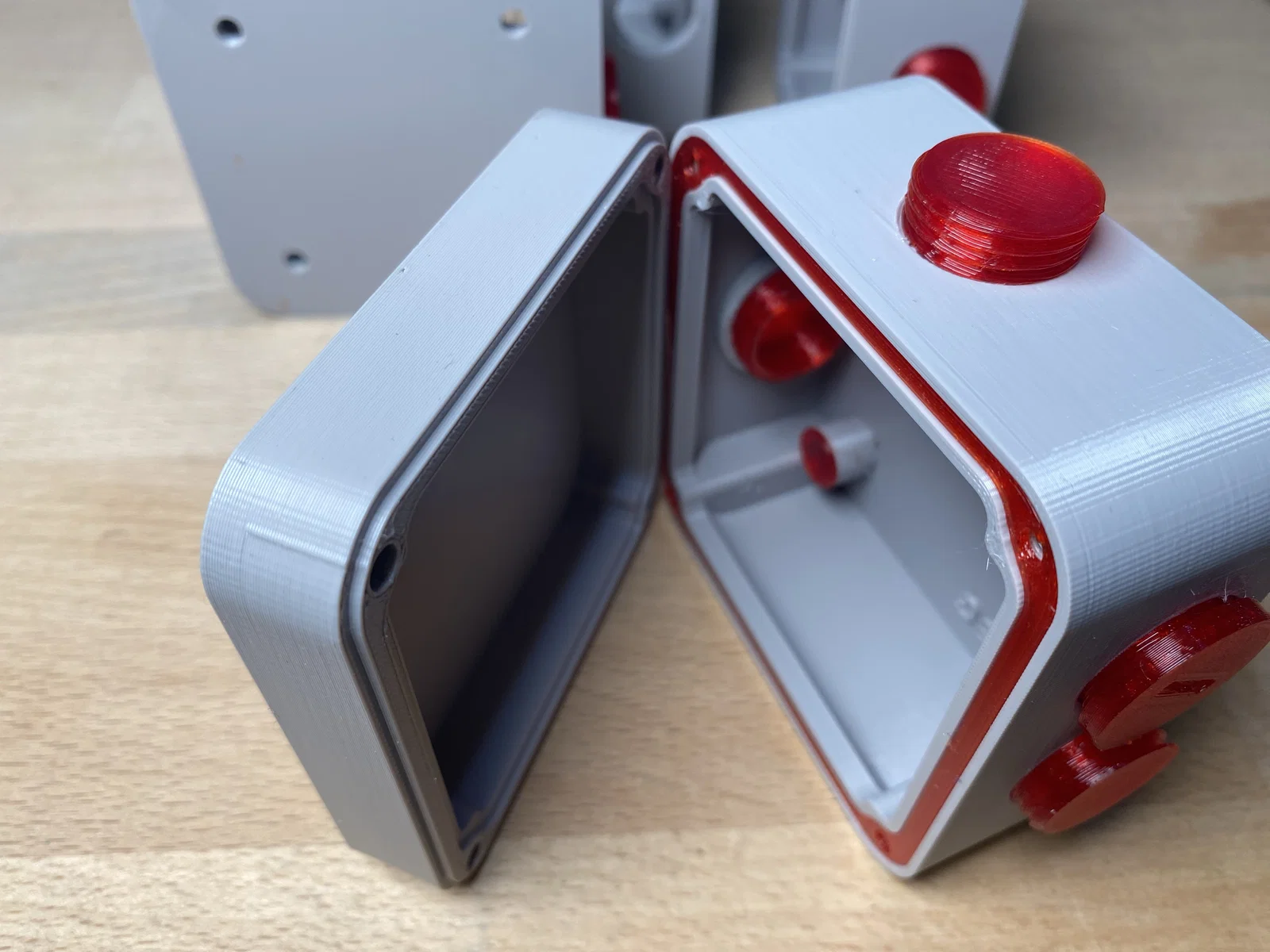

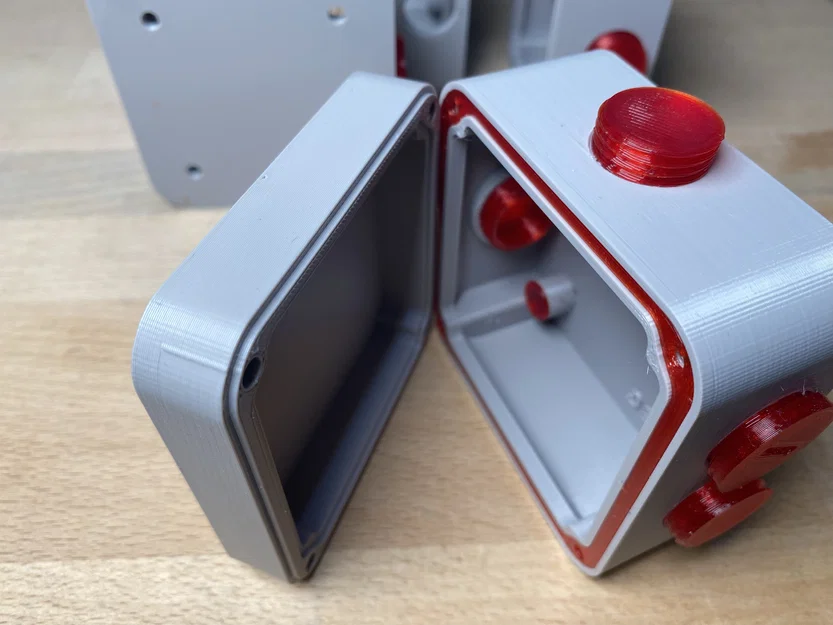

Một gasket in được sẽ đặt giữa nắp và thân hộp. Tất cả seal đều được in 3D bằng TPU nên có độ dẻo (các phần màu đỏ).

Thân hộp và nắp được in bằng PETG. Nắp được siết bằng 4 con ốc (4 mm).

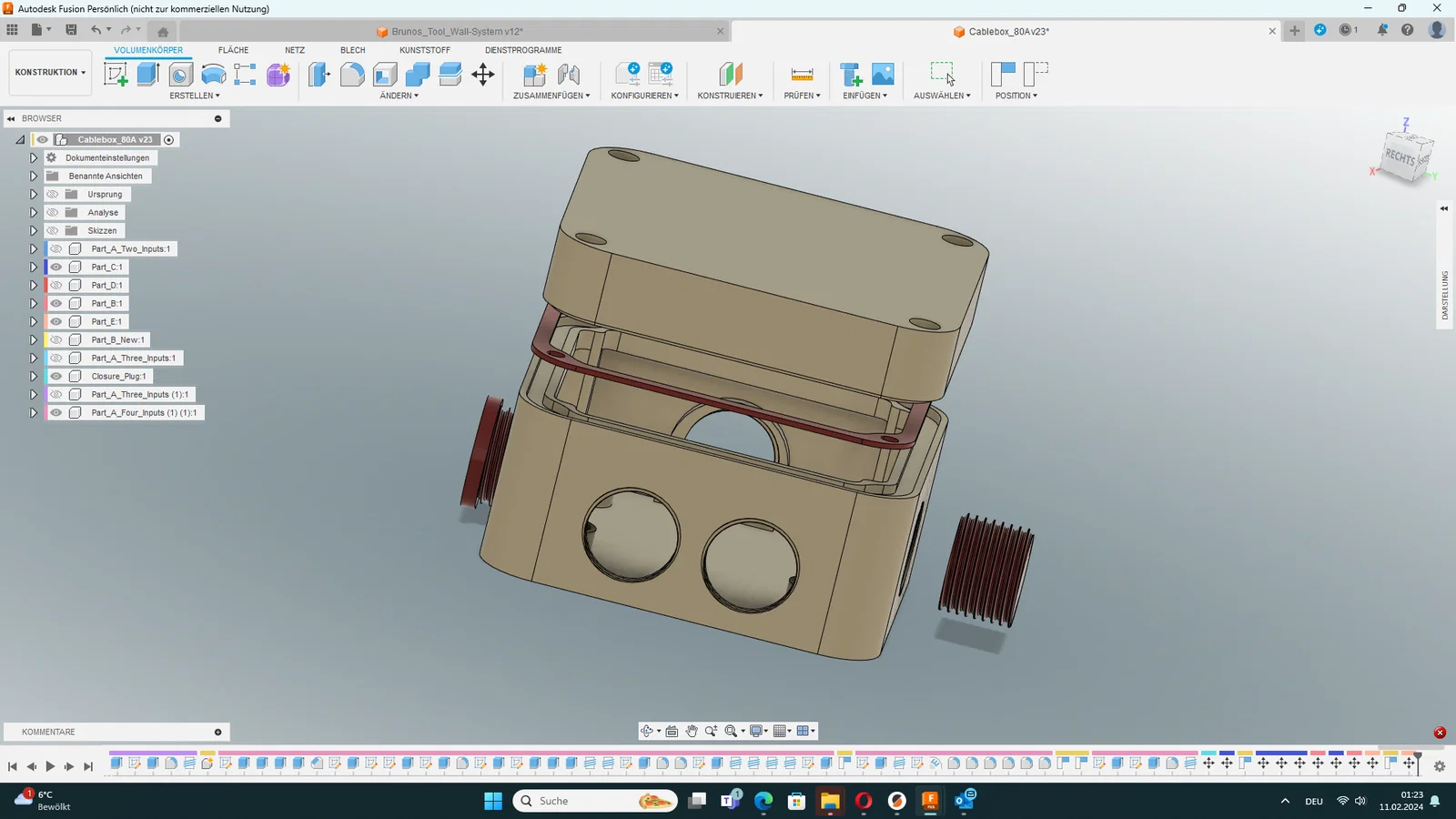

In không cần support. Model được dựng bằng Fusion 360.

Ghi chú:

Mình cũng đã thiết kế thêm:

• Nút bịt (Closure Plug) cho các lỗ không cần dùng

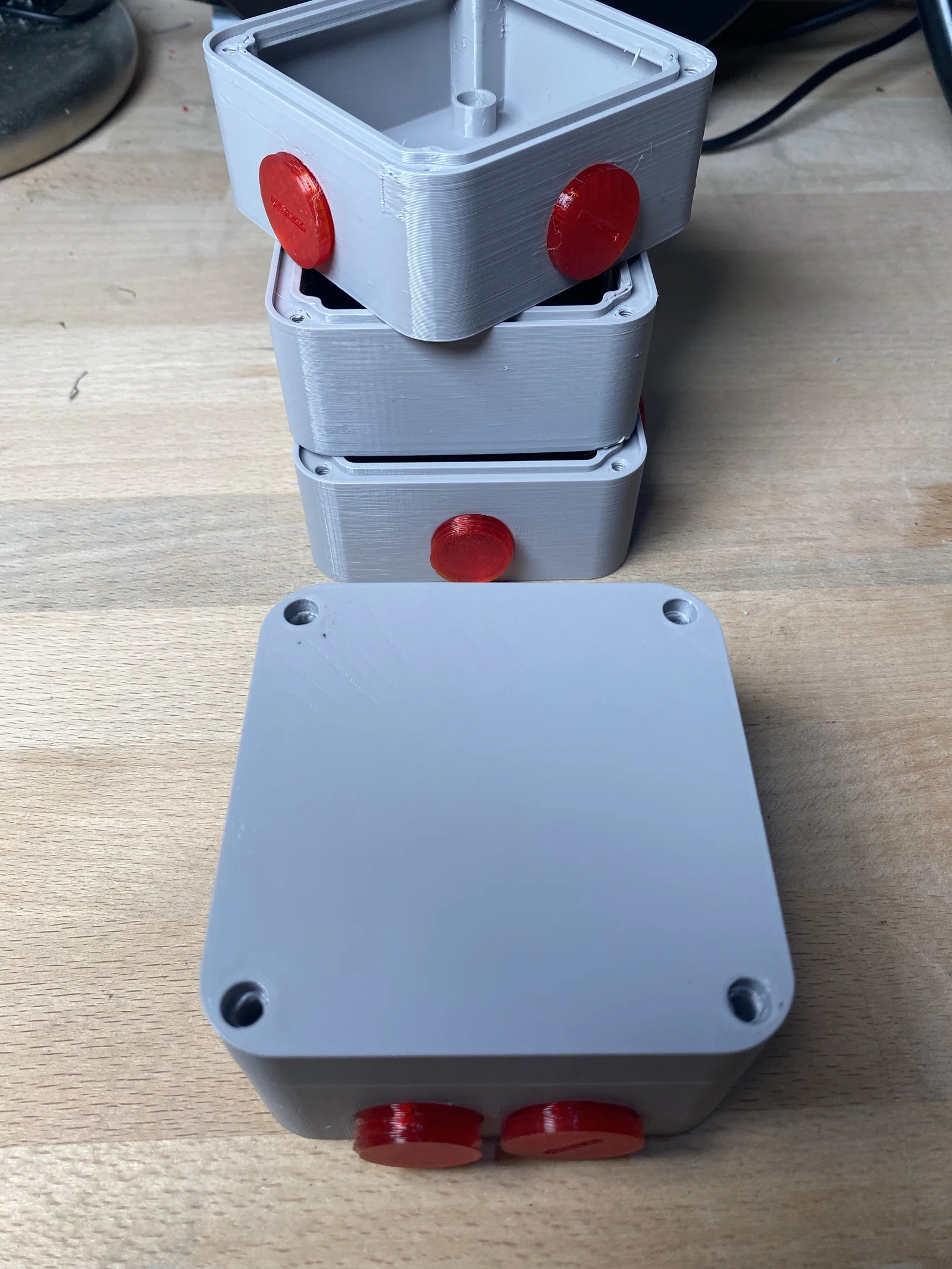

• một junction box với hai hoặc ba lỗ
• một khớp nối giữa các junction box
• một junction box nhỏ (4 x 8 x 5 cm).

Nếu bạn in hoặc sử dụng mẫu này, vui lòng tuân thủ các quy định liên quan tại quốc gia của bạn. Đây là model minh hoạ (không dùng cho dây điện nguồn). Tự chịu rủi ro khi sử dụng.
