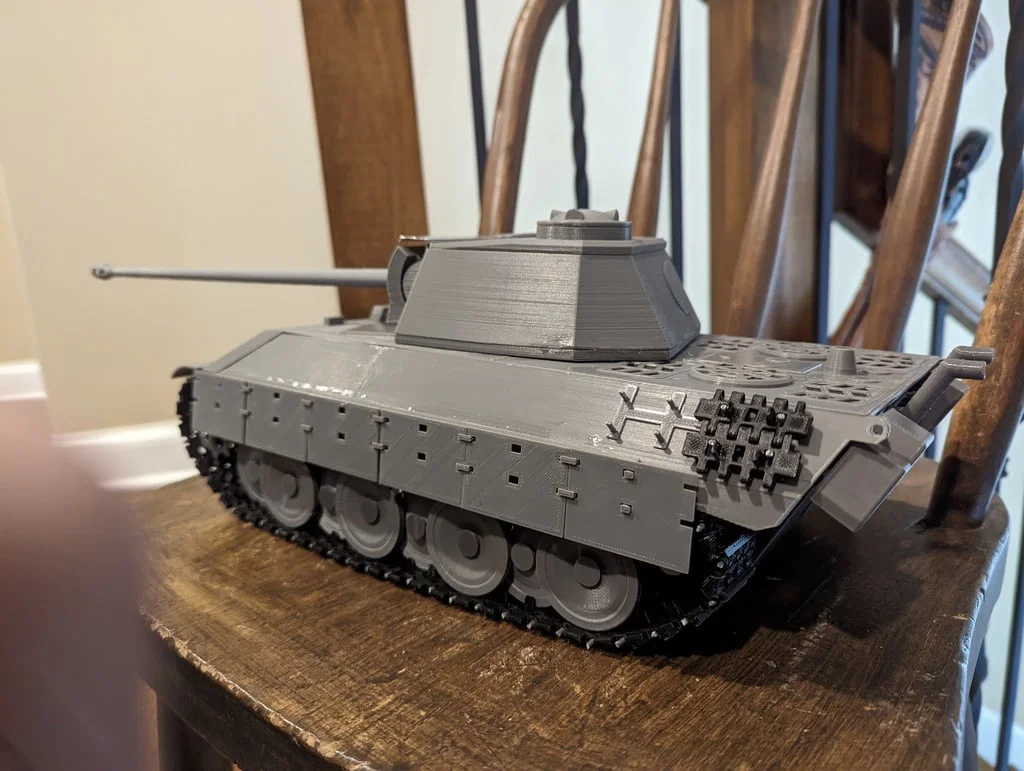

Xe tăng Panther tỉ lệ 1/20 (Another Panther Tank 1/20 scale)

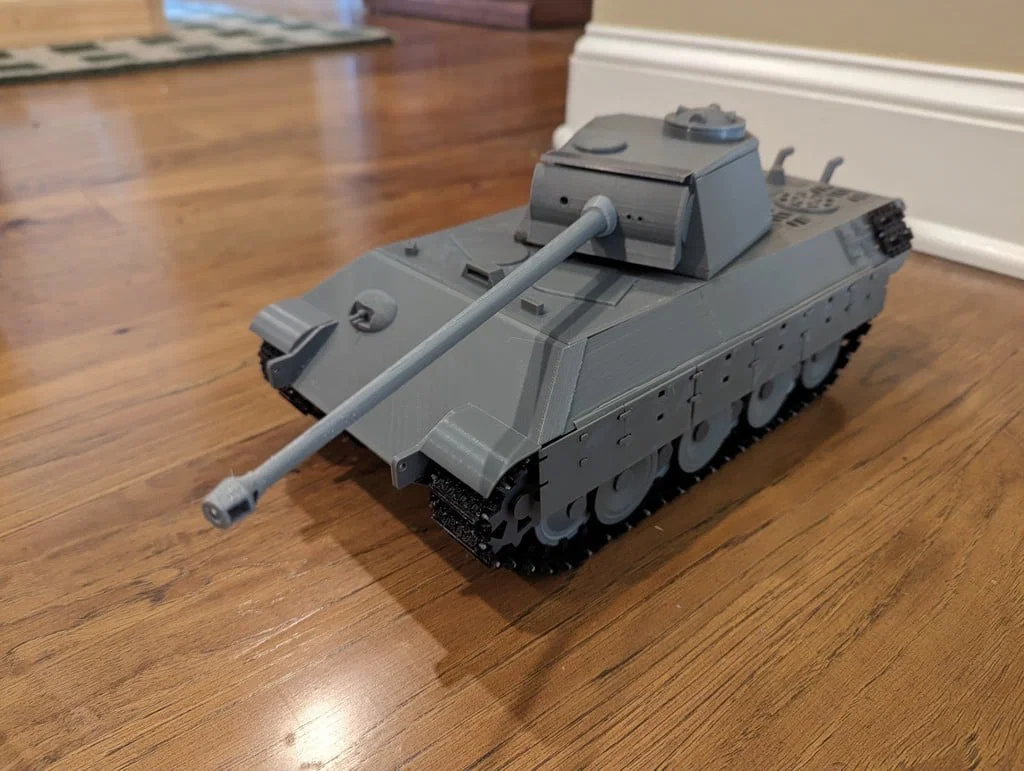

Mình quyết định làm mẫu này như một dự án để học thêm về FreeCAD. Đây là xe tăng Panther tỉ lệ 1/20, dạng mô hình có thể lăn bánh. Nó không bám theo một biến thể lịch sử cụ thể nào, và mình chắc là có vài chi tiết thiết kế trộn từ nhiều phiên bản khác nhau vào một mẫu. Mình không cố làm mô hình “chuẩn lịch sử”, chỉ muốn làm một mẫu đủ vui để ráp, nhìn ổn, và không bắt bạn phải chạy ra tiệm phần cứng mua thêm đồ lặt vặt để hoàn thiện.

Tất cả những gì cần để lắp ráp đều in được, ngoại trừ một ít keo epoxy đông nhanh. Dây xích được liên kết bằng filament. Hệ thống treo được “nhún” bằng filament. Có thêm vài cái kẹp (clamp) thì tốt để canh thẳng một số chỗ vì mình thấy chi tiết nhựa có thể bị cong vênh. Bộ dụng cụ vệ sinh sau in bình thường và một cây giũa tròn 1/4" rất hữu ích để làm sạch lỗ cho xe lăn mượt.

Nếu bạn “chịu chơi” tới mức in nguyên con này, lưu ý là in full size sẽ tốn hơn 1 cuộn 1kg filament. PLA+ dùng ổn cho tất cả chi tiết. Ban đầu mình in các phần chính ở tỉ lệ 50% để test fit, nên bạn cũng có thể làm vậy, nhưng phần xích sẽ phải thiết kế lại và có thể vài chỗ khác sẽ bị nhỏ, khó thao tác. Tỉ lệ 50% sẽ dùng khoảng 1/8 vật liệu, tỉ lệ 75% sẽ dùng hơi hơn 40% vật liệu. Nhưng theo mình thì… in lớn cho đã. Dù mô hình khá to, các chi tiết vẫn được chia kích thước để vừa một máy in bình thường và mình đã test in trên Ender 3. Mình cố thiết kế để hạn chế cần supports, nhưng vẫn có vài chi tiết cần.

Mình coi như xong rồi, trừ khi có ai đó phát hiện mình làm sai file nào.

Part List

Frame

Front - 1

Back - 1

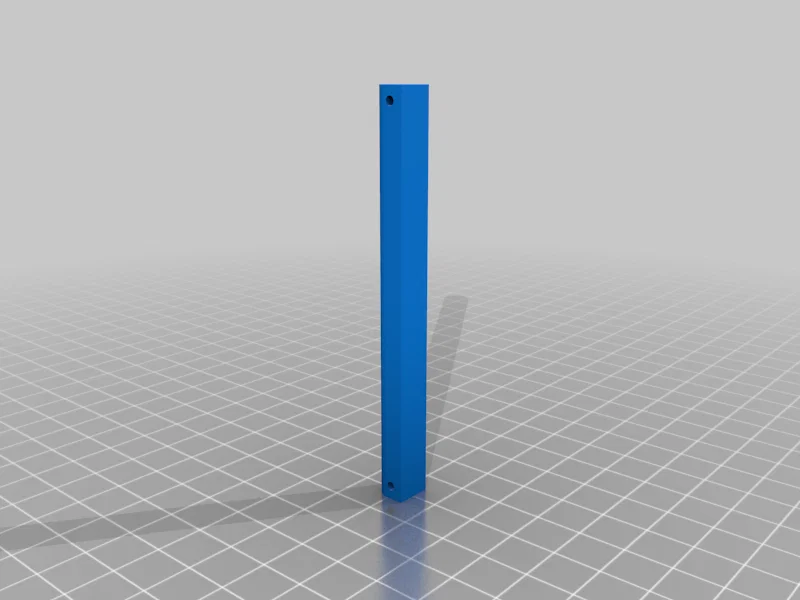

Connector - 2

Plate

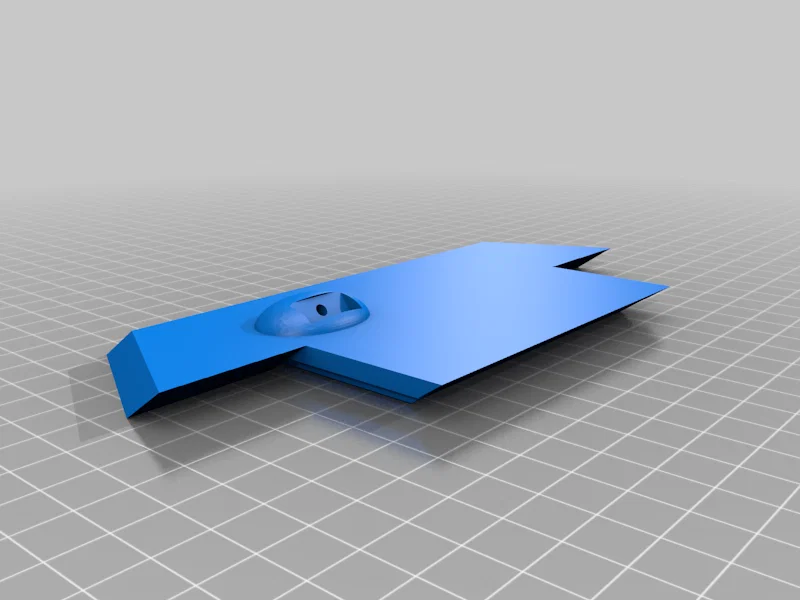

Front Upper - 1

Front Lower - 1

Back - 1

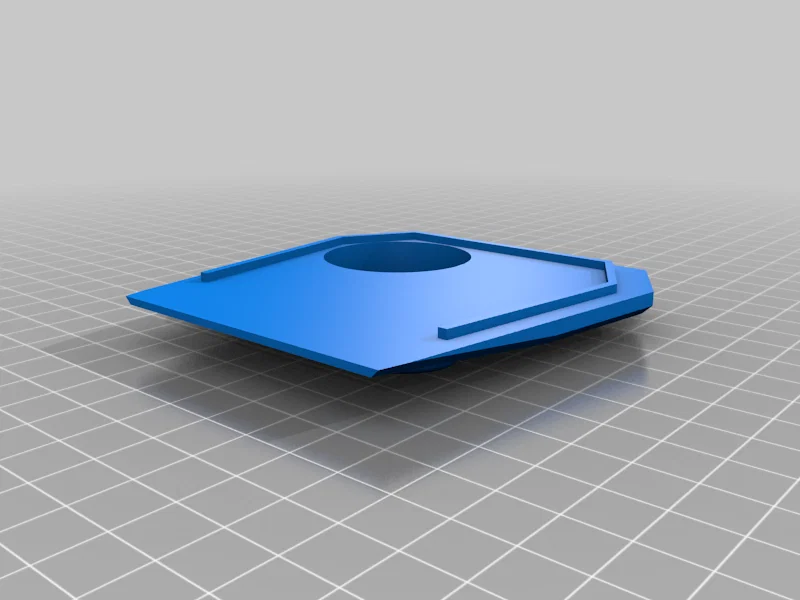

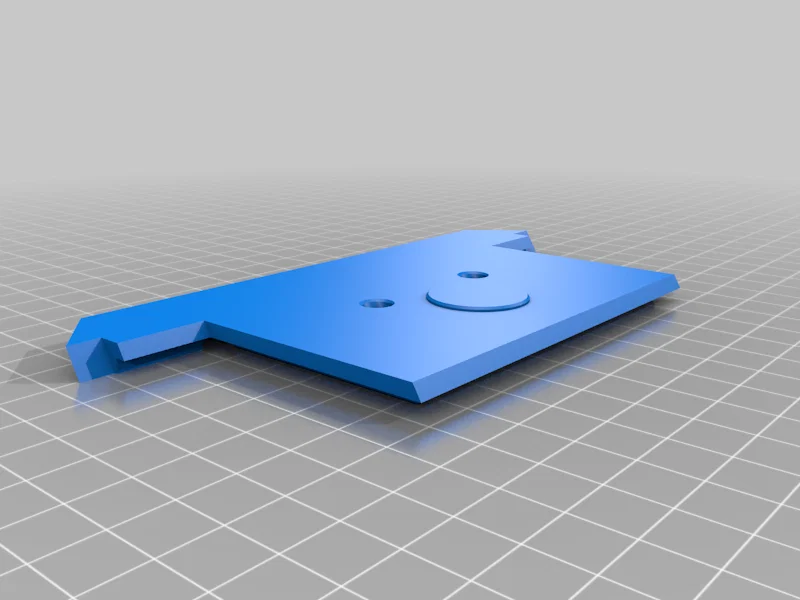

Top Front - 1

Top Back - 1

Turret

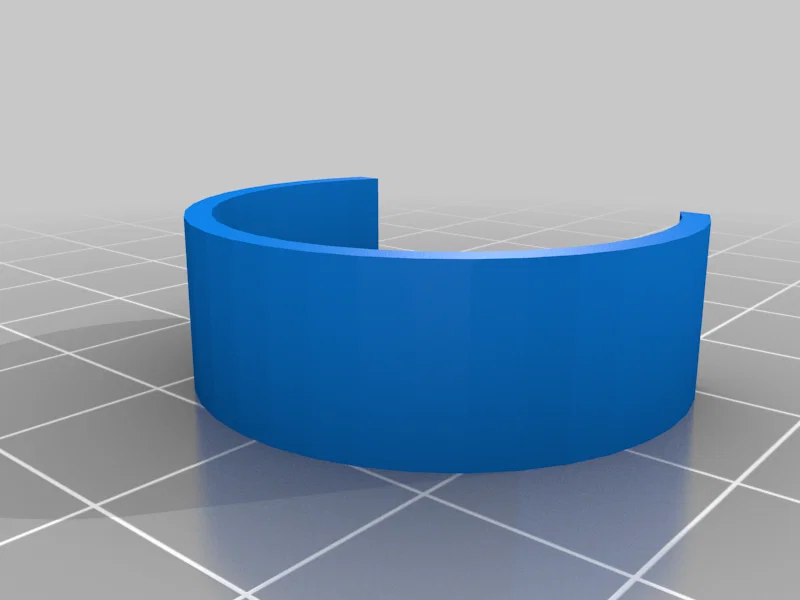

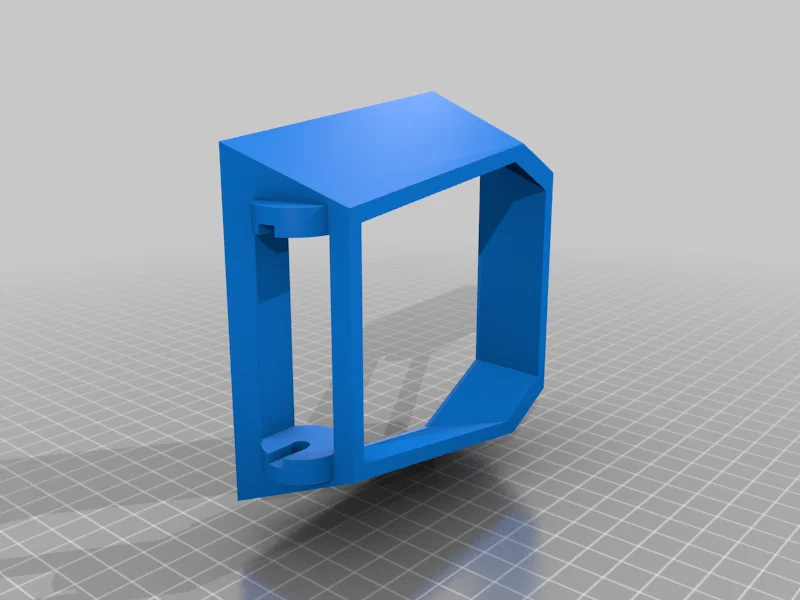

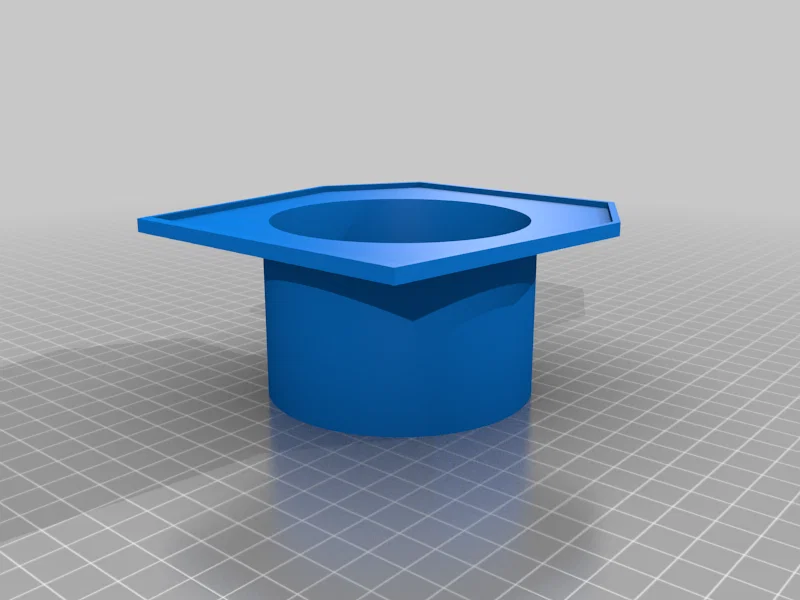

Base Sleeve - 1

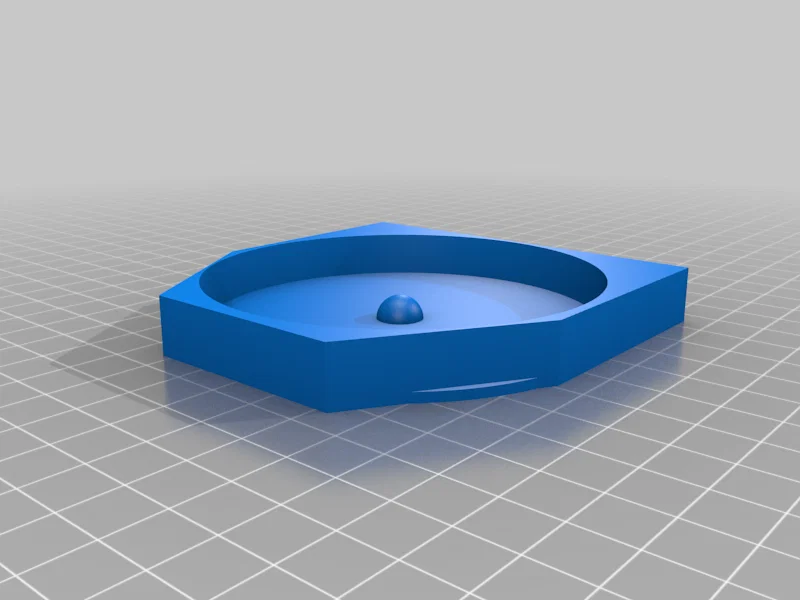

Base - 1

Body - 1

Top - 1

Gun Mount - 1

Lid - 1

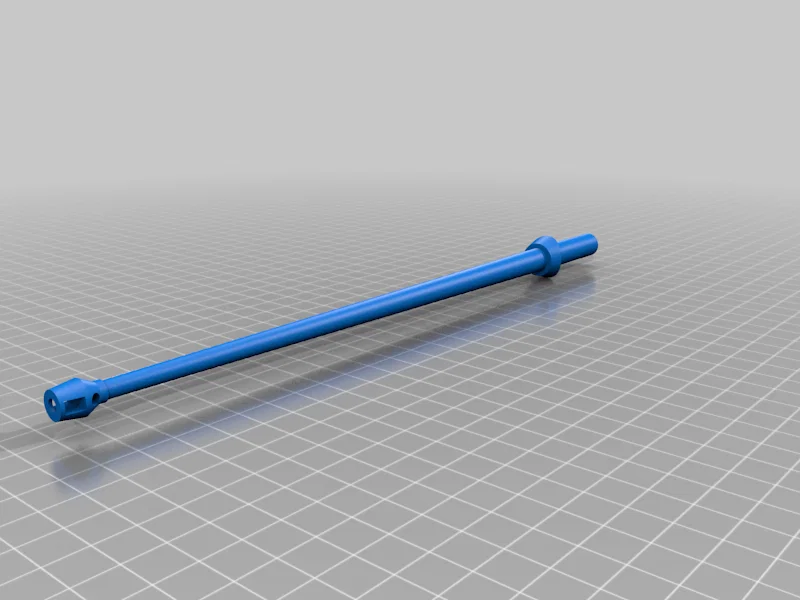

Gun - 1

Suspension

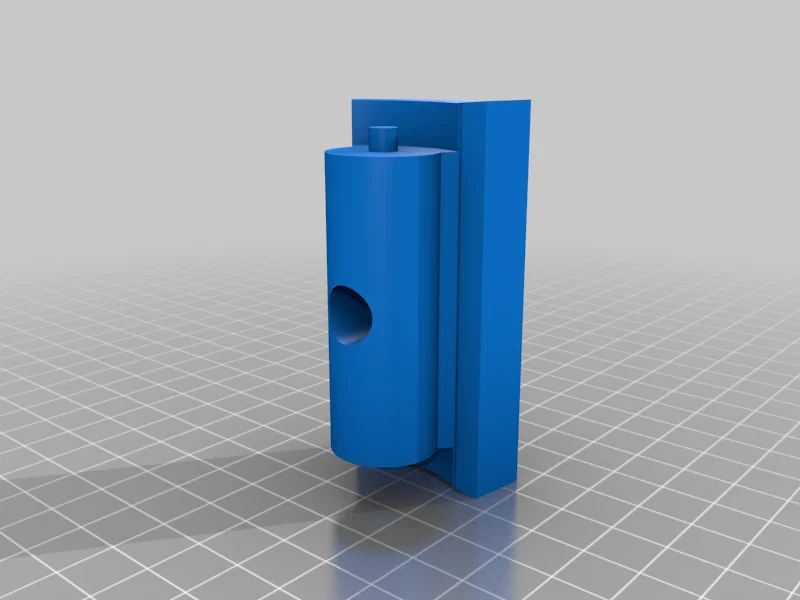

Holder - 8

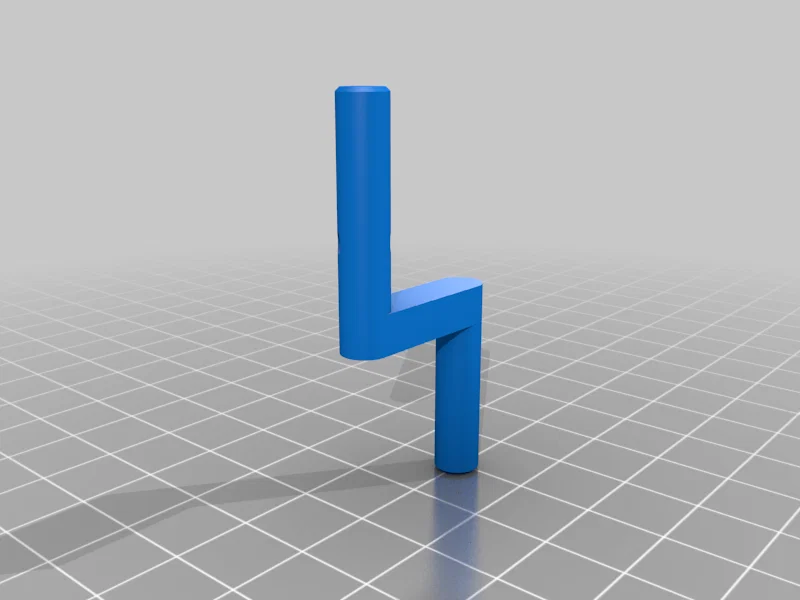

Arm Right - 8

Arm Left - 8

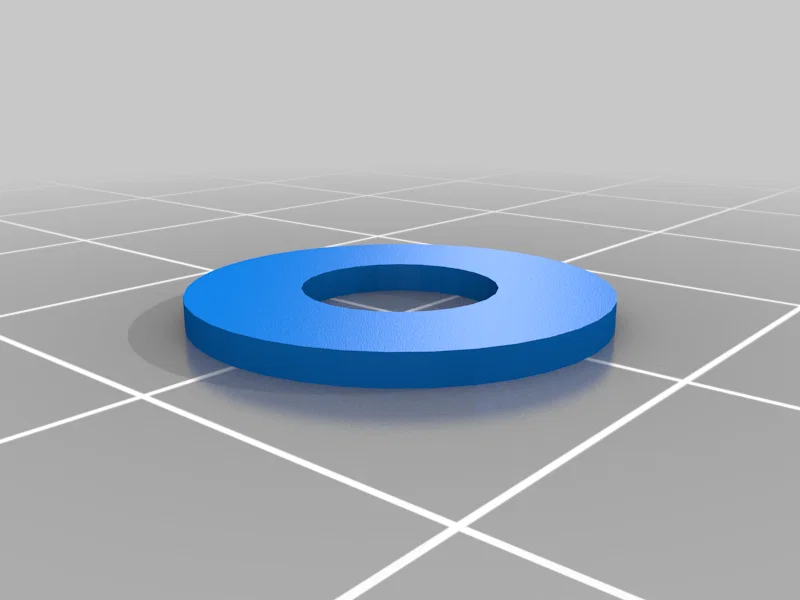

Arm Spacer - 20

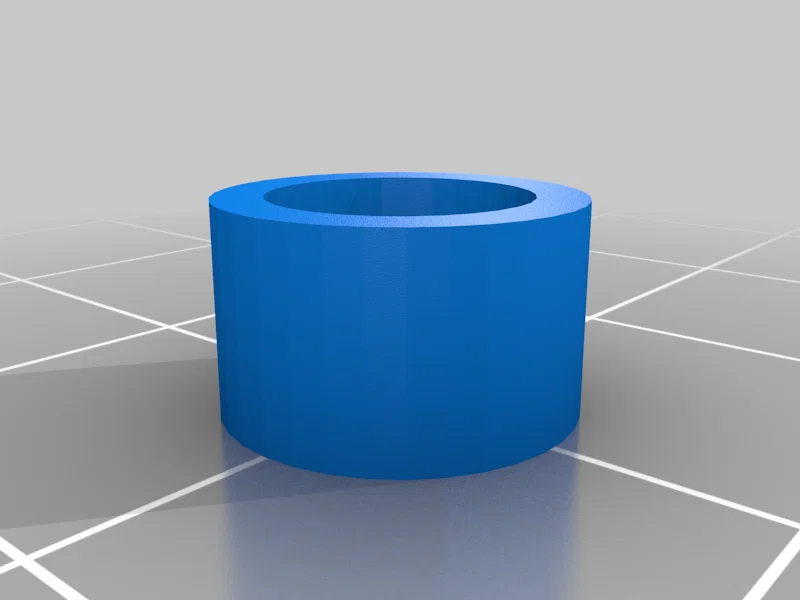

Axle Space - 20

Holder End Block - 2

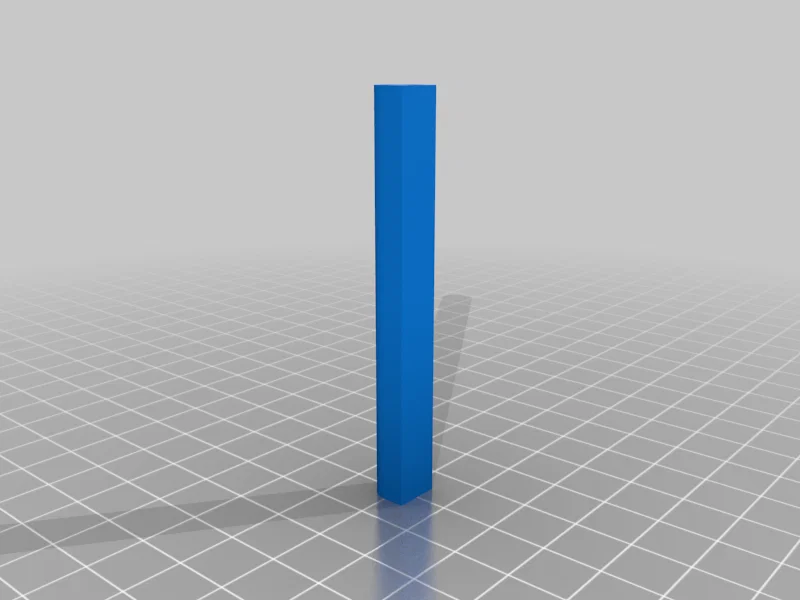

Solid Axle - 1

Drive

Drive Sprocket - 2

Drive Guard - 2

Idler Wheel Holder track tightener - 2

Track Pieces - 110

Wheels

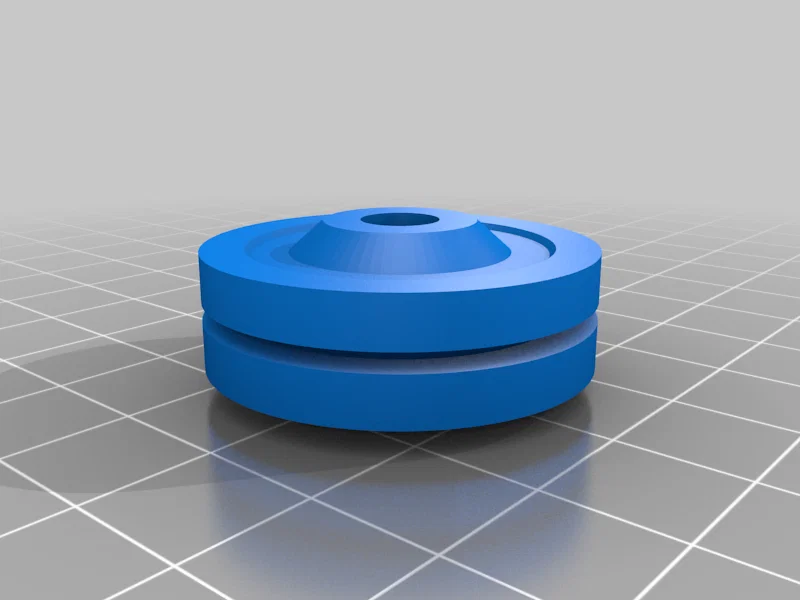

Wheels Narrow - 8

Wheels Wide - 8

Idler Wheel - 2

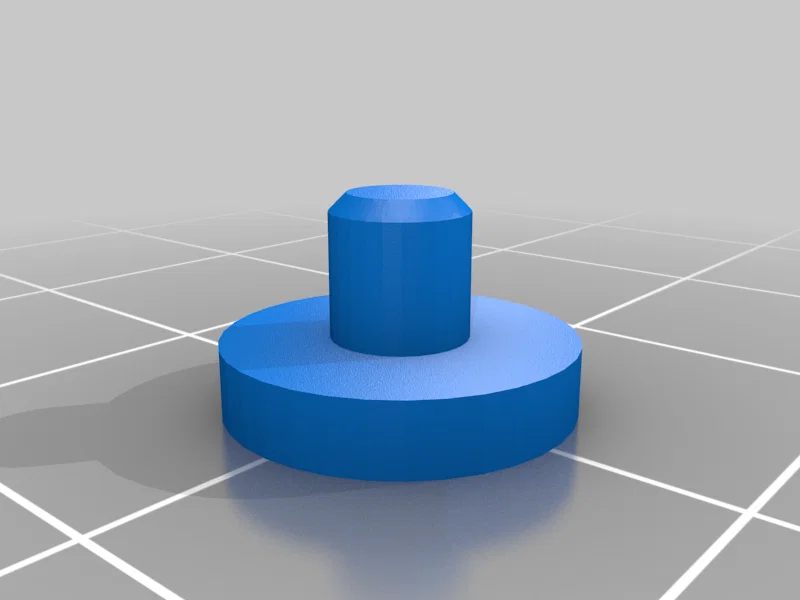

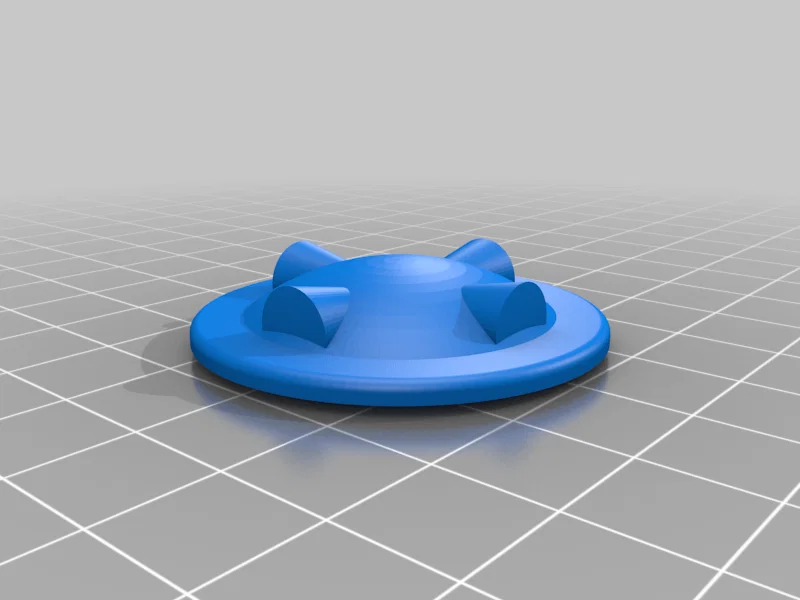

Wheel Lock - 20

Various Tank decor

Front Sheet - 1

Back Sheet - 1

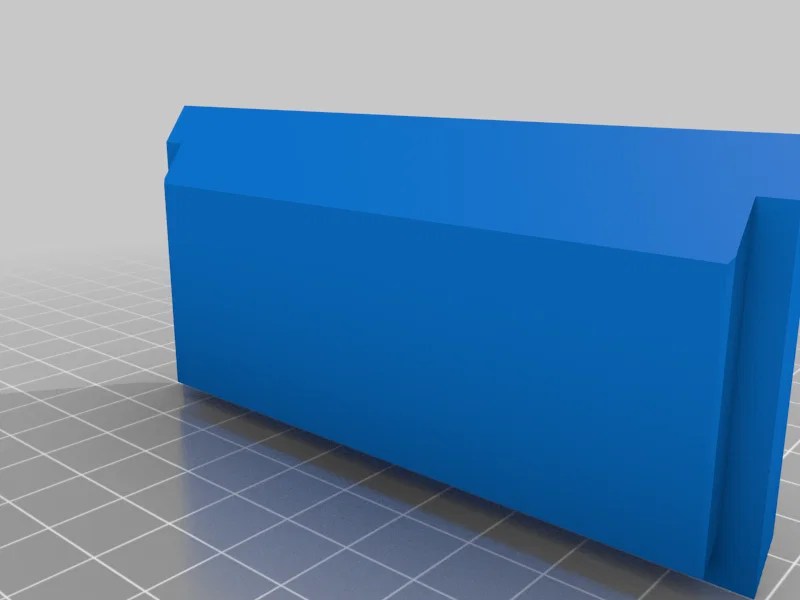

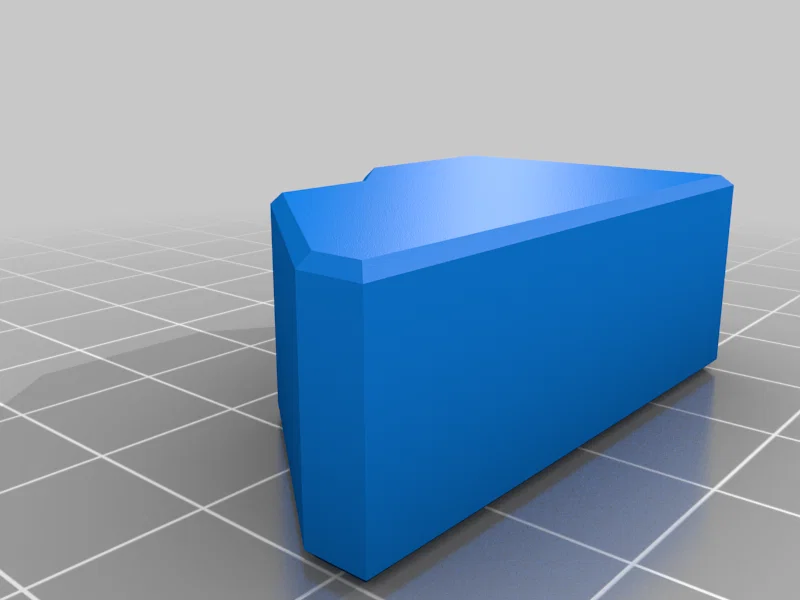

Rear cases - 2

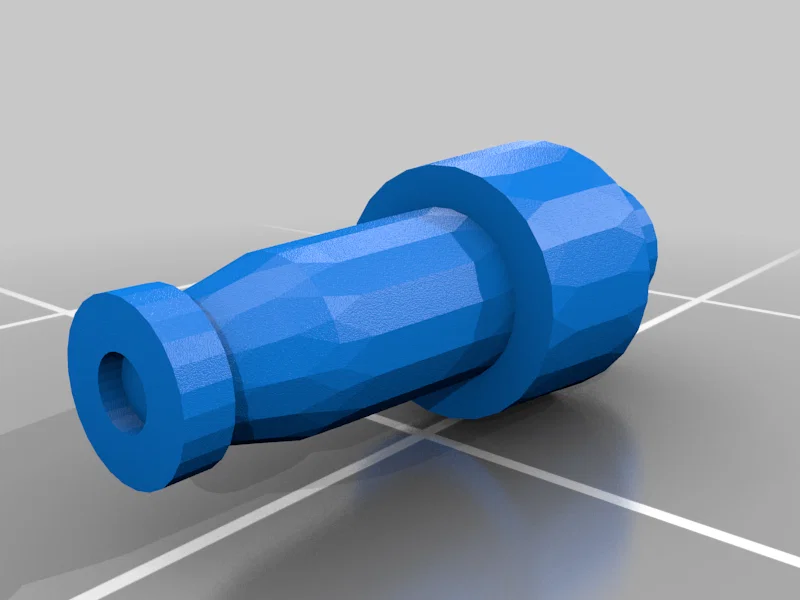

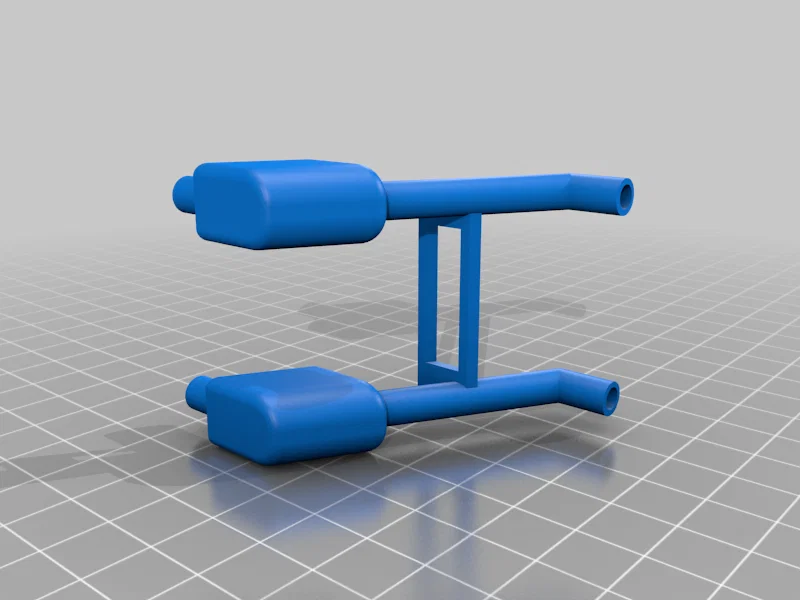

Exhaust/flame arrestor - 1

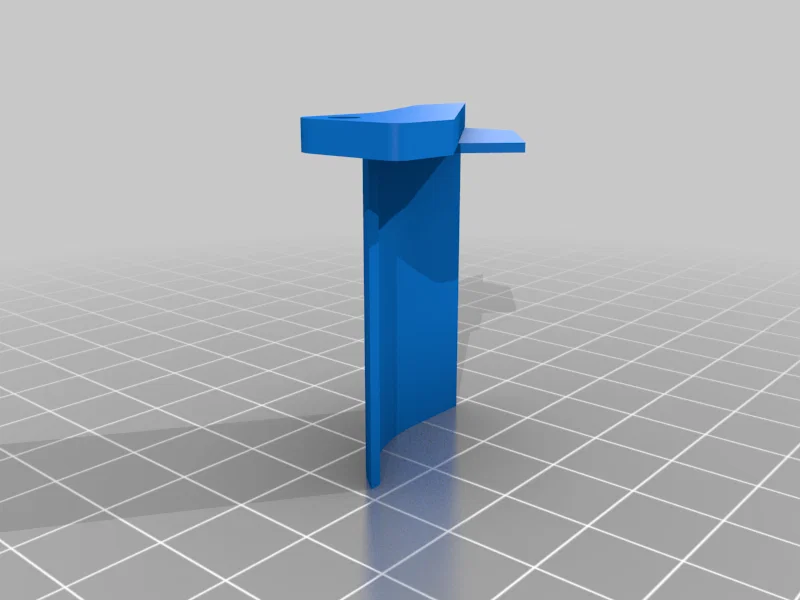

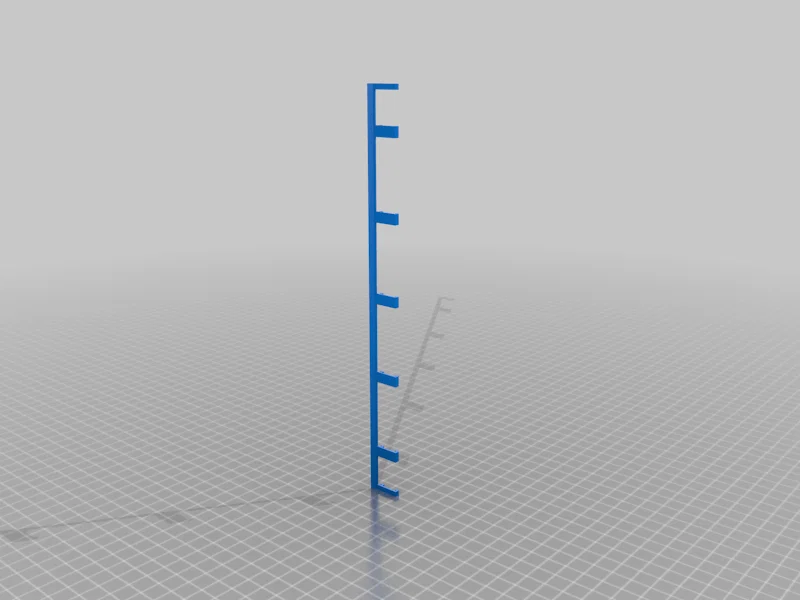

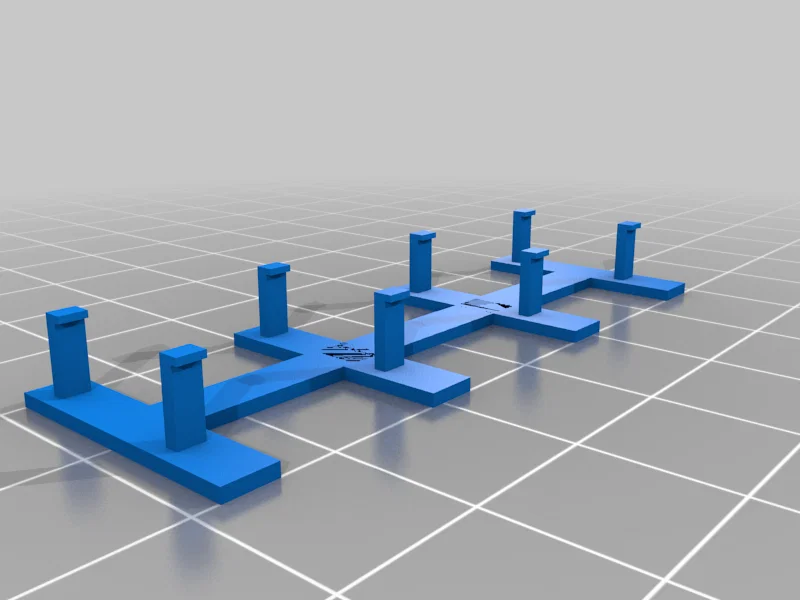

Side Skirt Bracket - 2

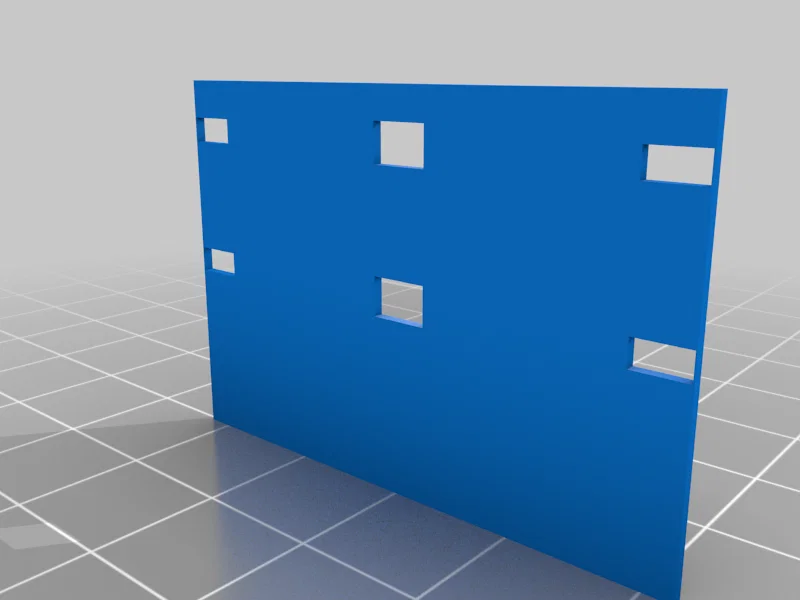

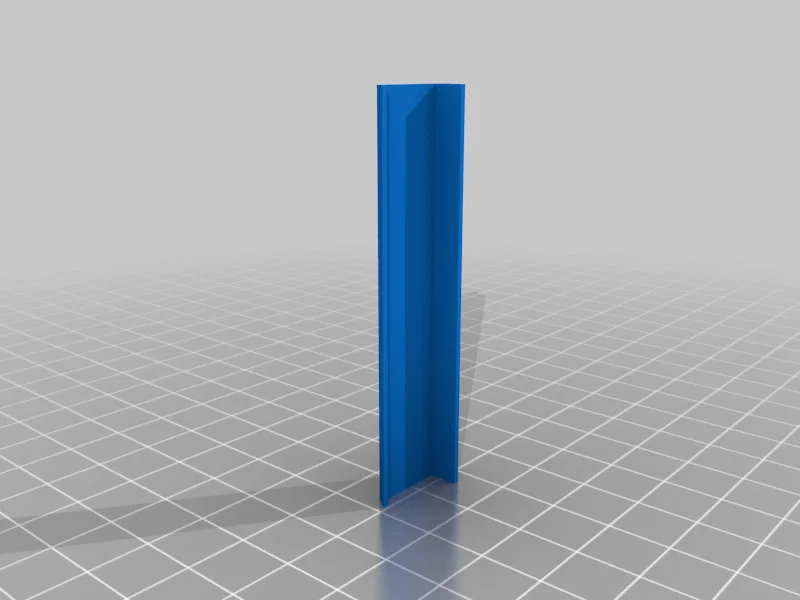

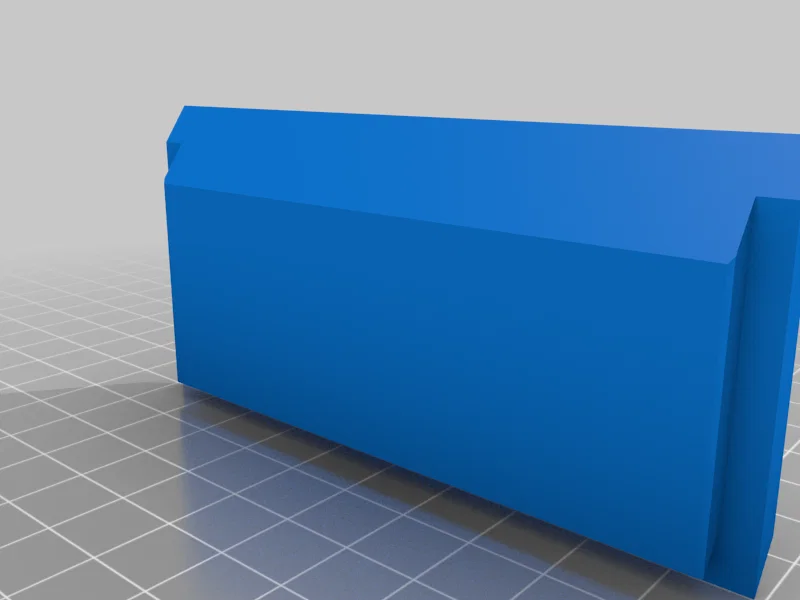

Side Skirt - 12

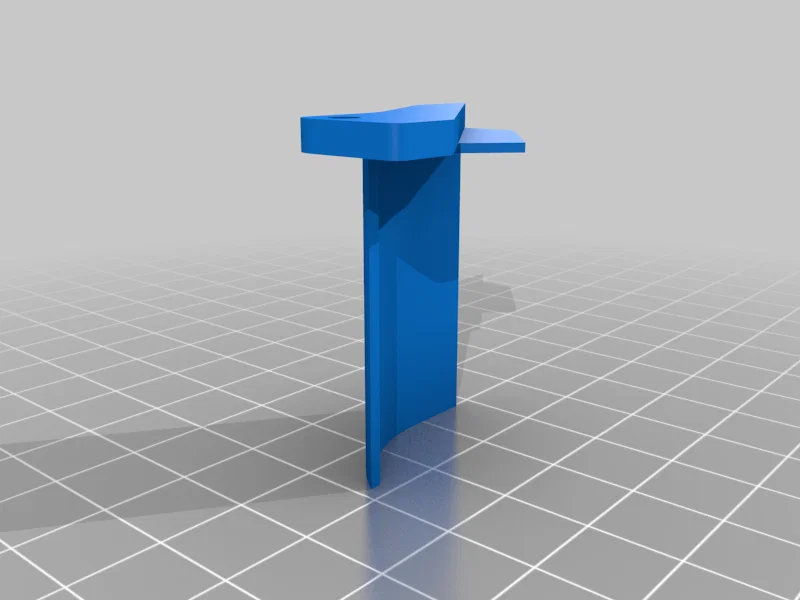

Right Side Fender/tow cleat - 1

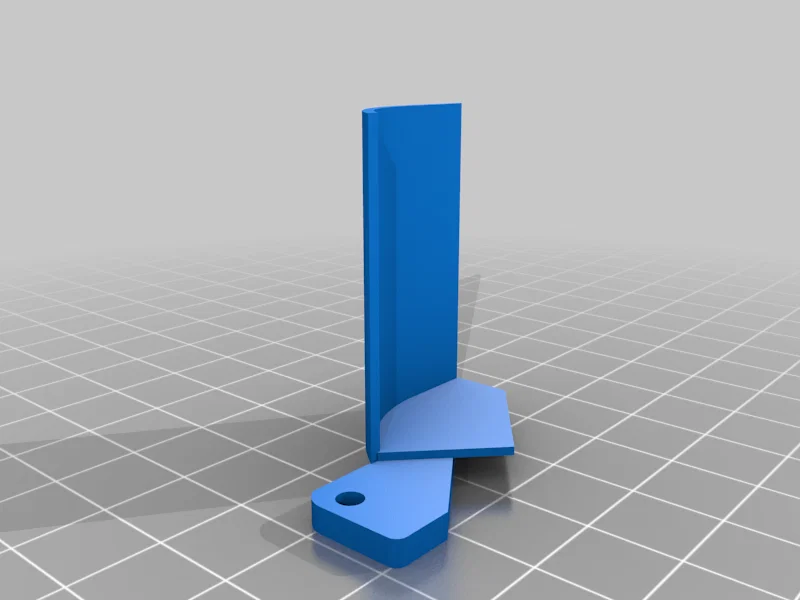

Left Side Fender/tow cleat - 1

Spare Track Bracket - 2

Print Settings

Printer Brand:

Creality

Printer:

Ender 3 Pro

Rafts:

Không quan trọng

Supports:

Có

Resolution:

Tùy từng chi tiết

Filament: Varied PLA+

Notes:

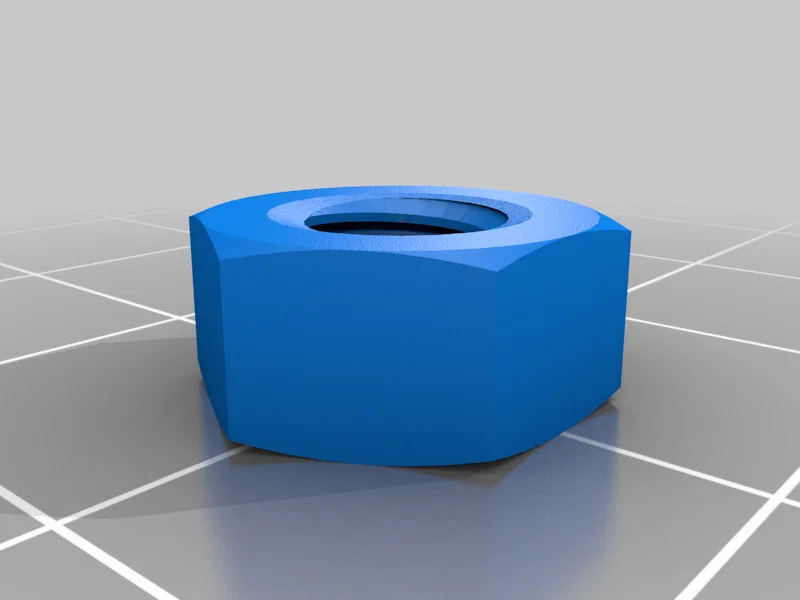

Khi slice phần đai ốc (nut) cho bộ căng xích (track tensioner), nên scale 110% theo trục X và Y, còn Z giữ 100%. Đồng thời tăng wall thickness lên ít nhất 1.6mm để chịu được lực siết (torque). Wall thickness cũng áp dụng cho phần track tensioner có bu-lông (bolt), nhưng phần đó thì scale giữ 100% cho tất cả trục.

Post-Printing

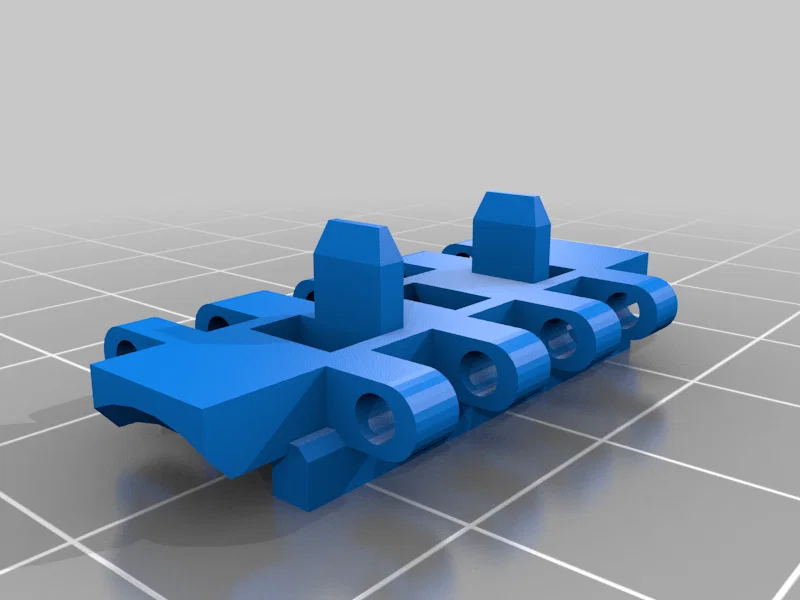

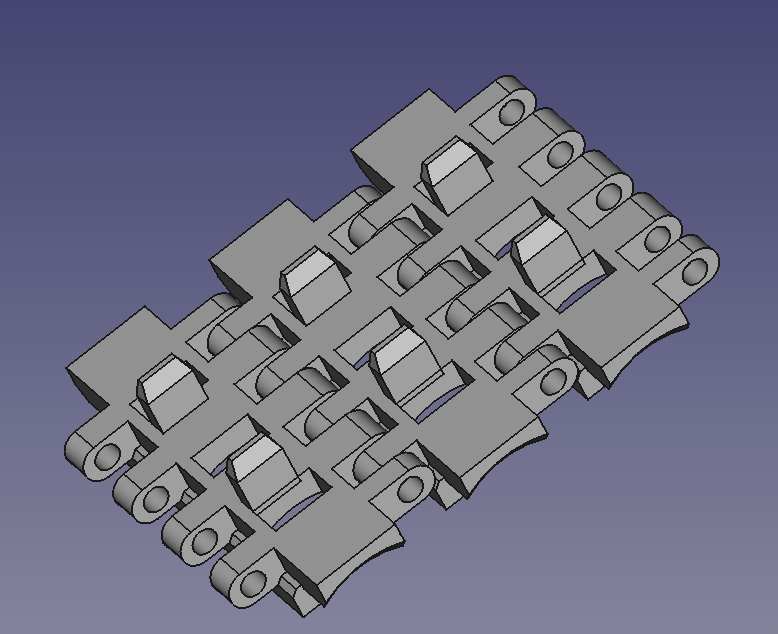

Xích được lắp như hình minh họa. Luồn một sợi filament qua từng mắt xích để cố định. Làm sạch lỗ bằng một que thép 2mm (ví dụ như tua vít) sẽ dễ hơn rất nhiều. 51 mắt mỗi bên.

Assembly

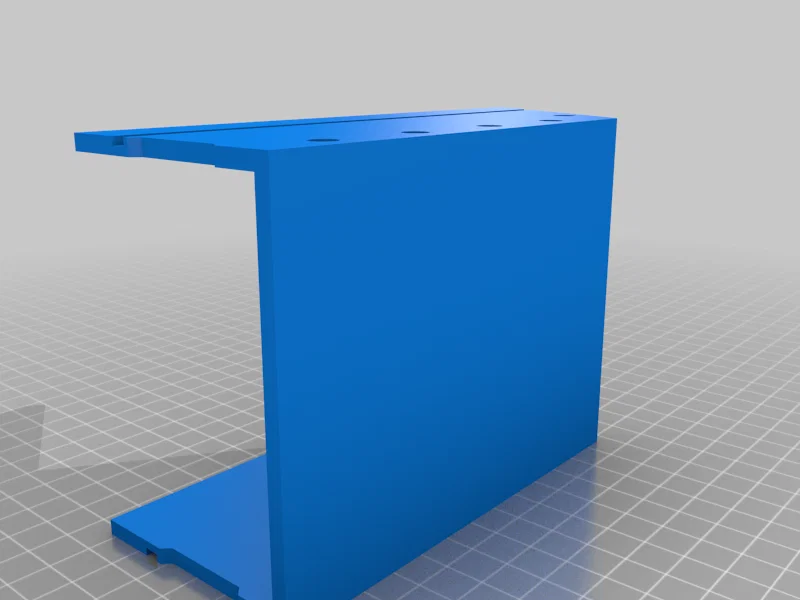

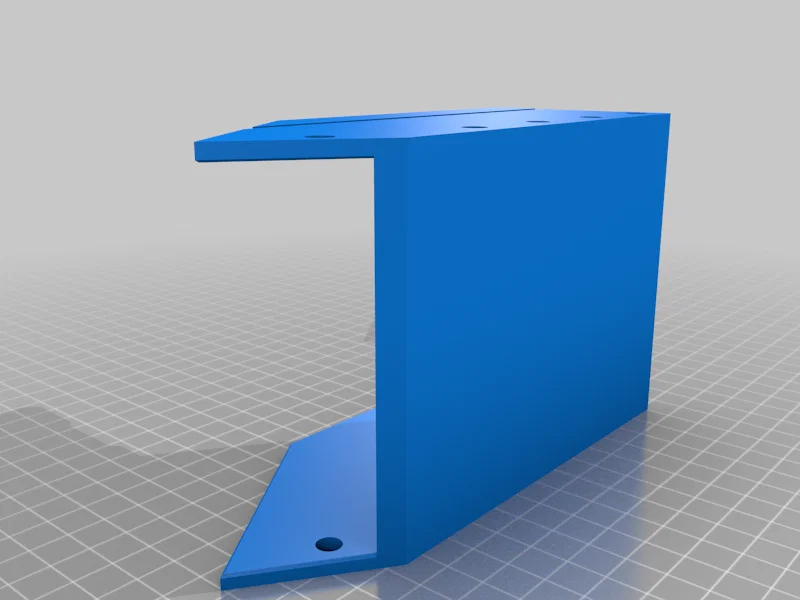

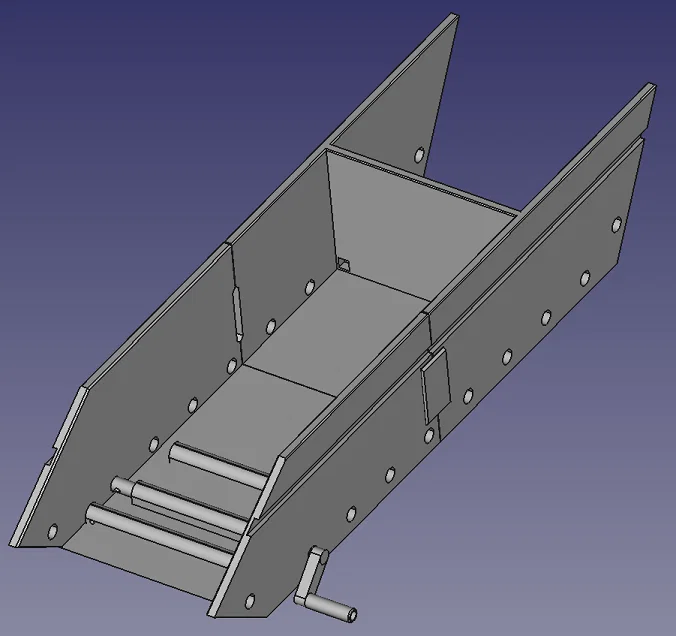

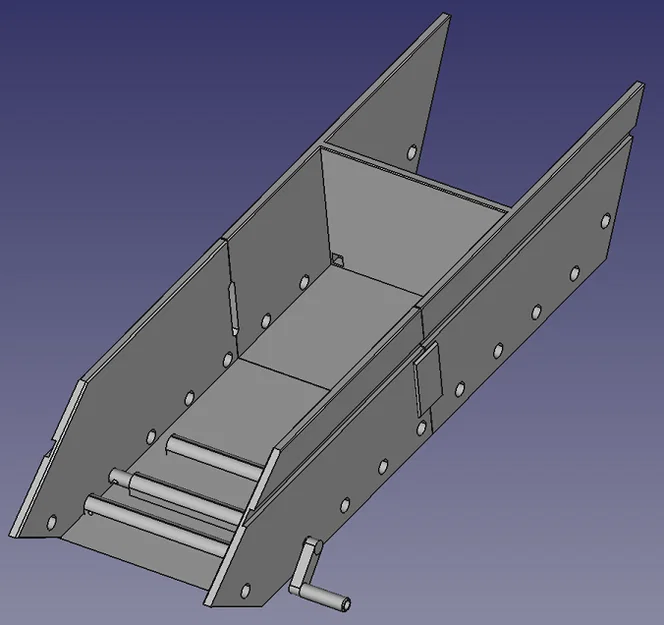

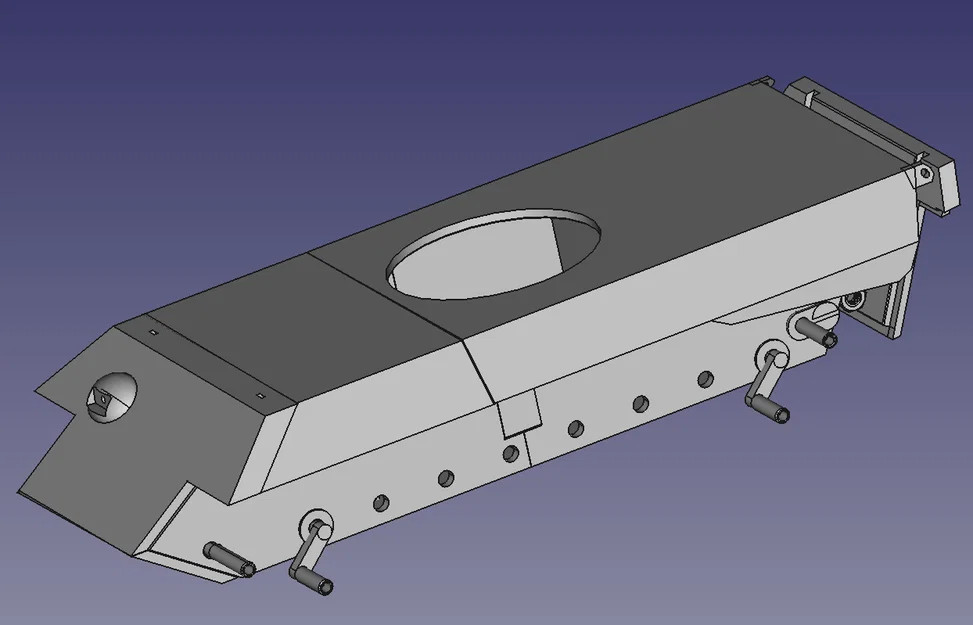

Dán các miếng frame lại với nhau, dùng 2 frame connector để tăng độ cứng.

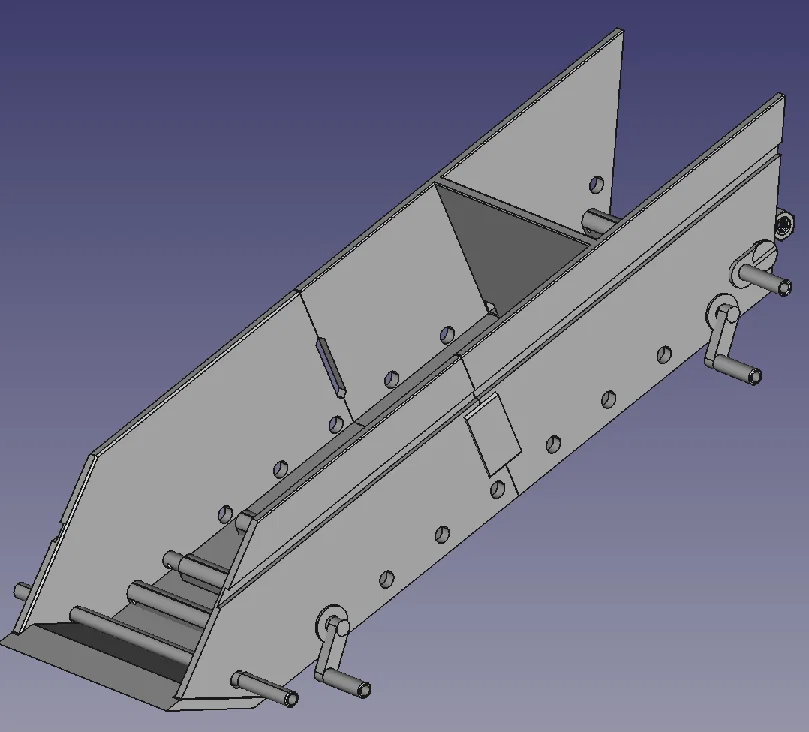

Dán các holder của tay treo (suspension arm holders) và end blocks vào frame. Dùng chính các tay treo để giữ đúng vị trí cho tới khi keo khô. Mình thấy dùng giũa tròn 1/4" làm sạch lỗ sẽ mượt hơn và ráp dễ hơn.

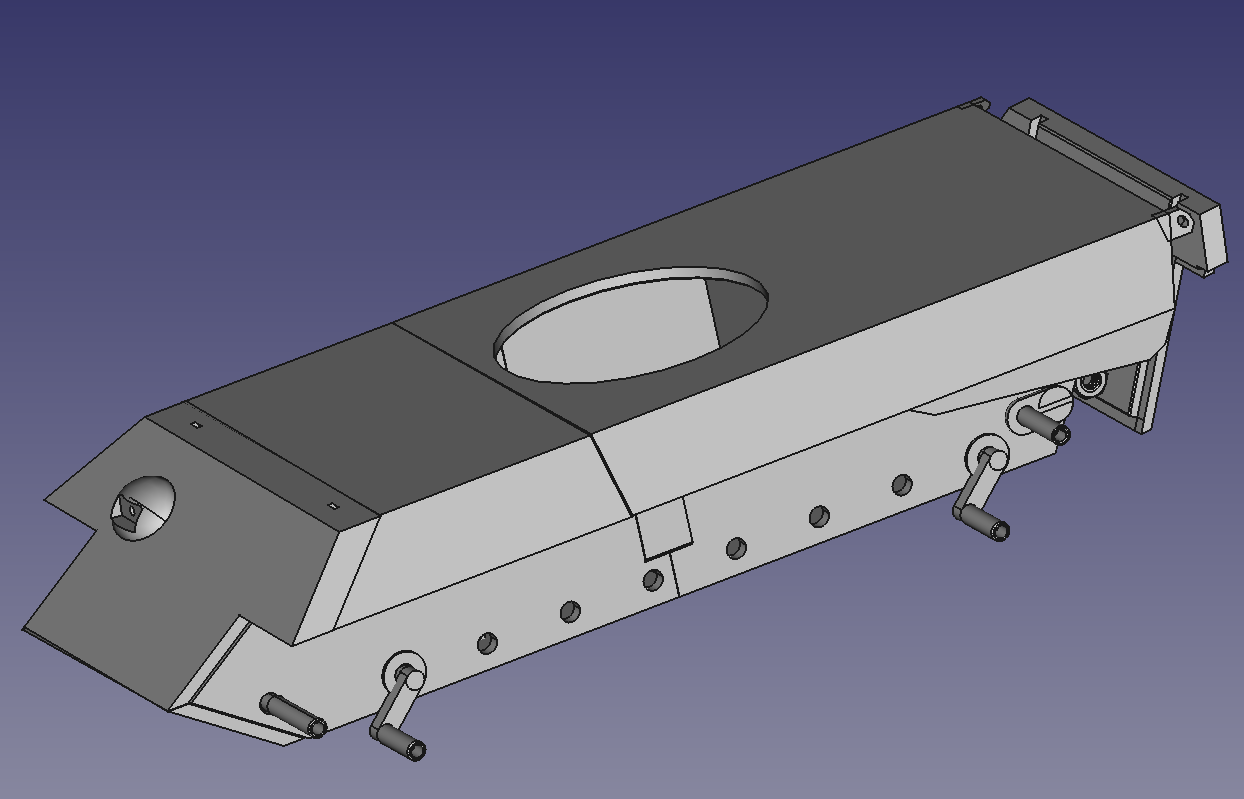

Lắp các tay treo (suspension arms), nhớ gắn đúng bên trái/phải. Dùng spacer 1mm ở phía ngoài mỗi tay. Tay nên nghiêng về phía trước khoảng 45 độ và các lỗ phía trong frame nên nằm ngang (level). Luồn loại filament bạn thích qua các lỗ bên trong để giữ tay đúng vị trí và đúng góc ở mỗi bên, gồm cả end blocks. Mình dùng nylon filament, nhưng nghĩ là kiểu TPU in nhanh (mềm dẻo hơn nhưng vẫn khá cứng) có thể cho hệ treo hành trình nhún nhiều hơn.

Dán các tấm plate phía trước lên frame.

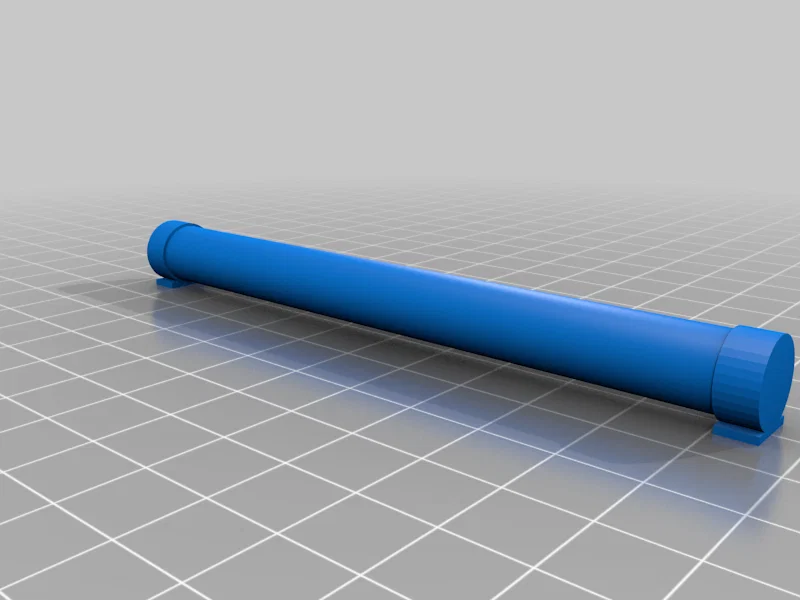

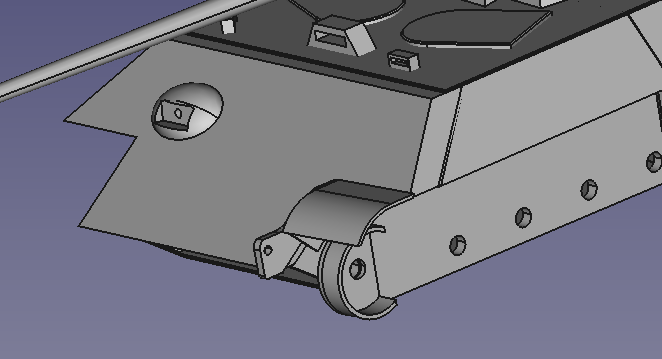

Dán drive guard và front fender và tow cleat lên frame/front plate. Dùng solid axle xuyên qua lỗ trên frame để canh vị trí.

Lắp bánh, xen kẽ bộ mỏng (thin) và bộ dày (wide). Dùng spacer 4mm giữa tay treo và bánh. Có thể dùng ít chất bôi trơn khô (dry lubricant) để lăn mượt hơn nhưng không bắt buộc. Khóa bằng wheel locks.

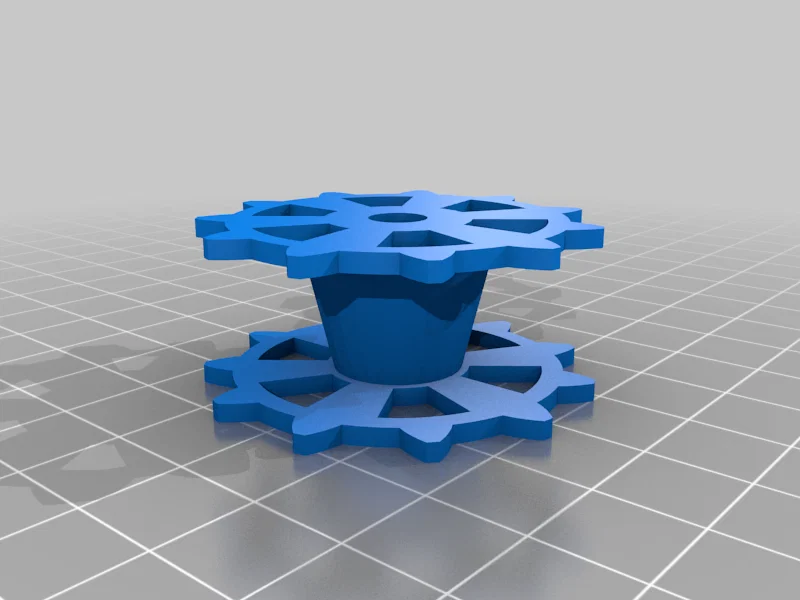

Lắp drive sprockets lên solid axle. Mình dùng 3 spacer 1mm và 1 spacer 4mm để canh giữa và canh thẳng hàng với bánh. Khóa bằng wheel lock.

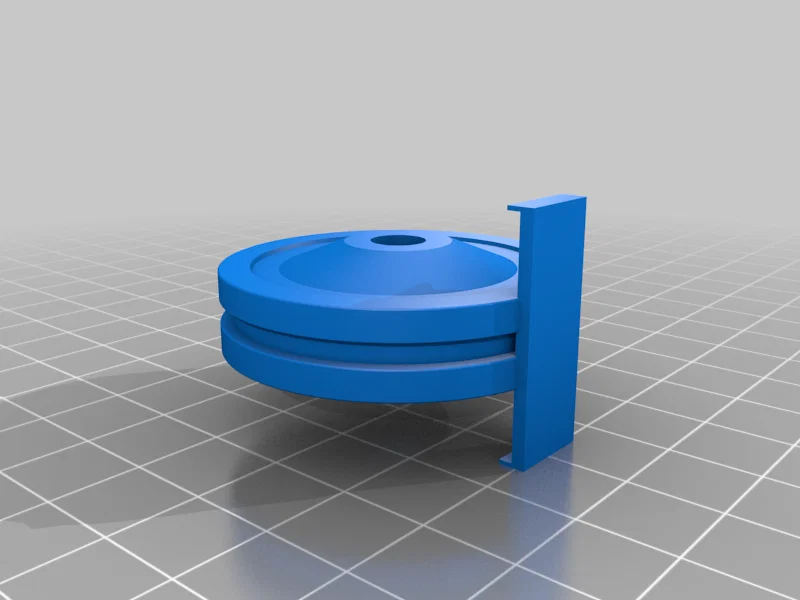

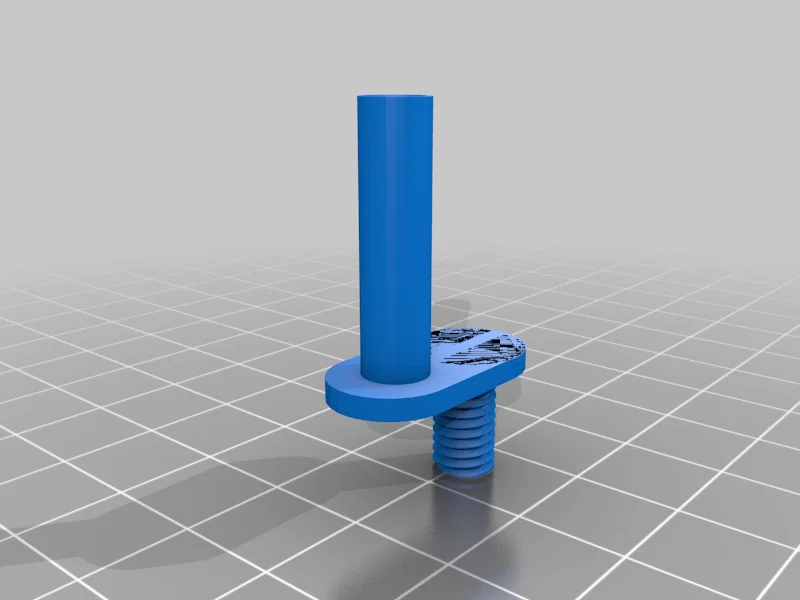

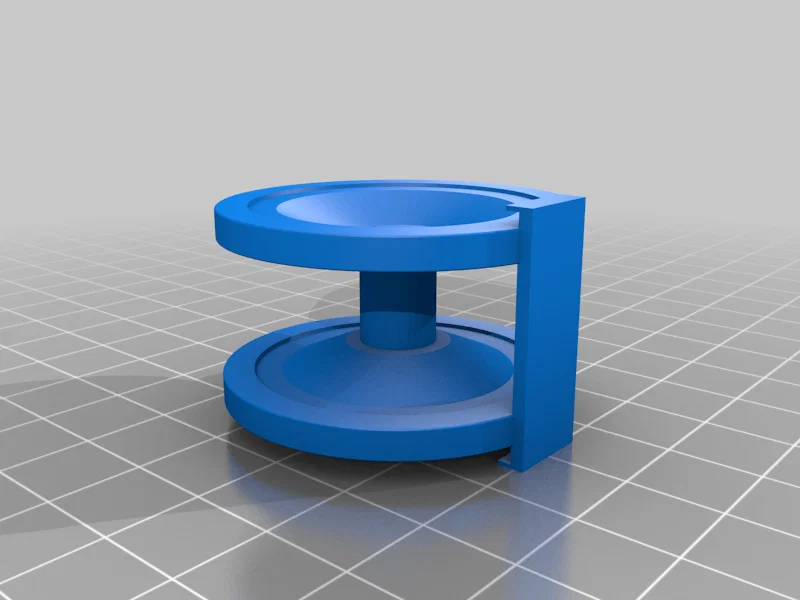

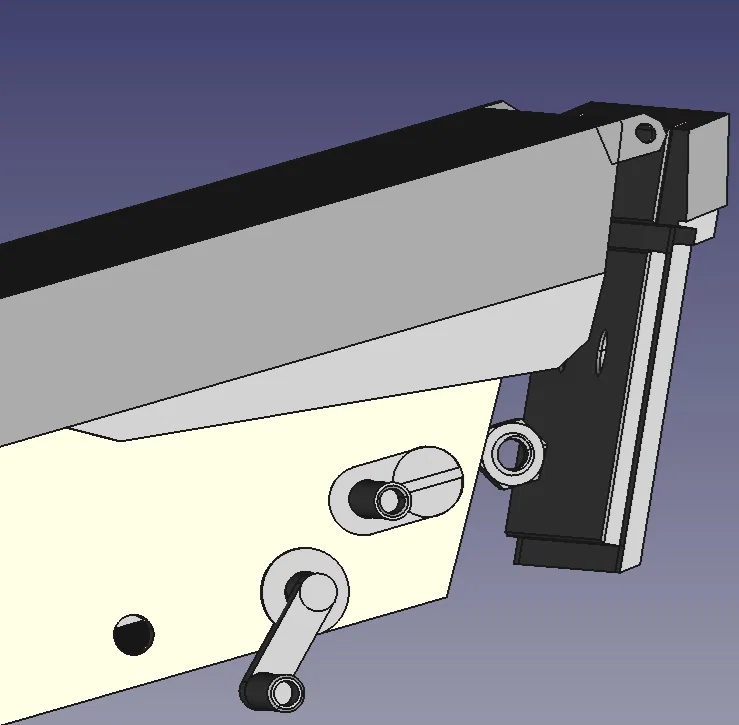

Lắp bộ căng xích (track tensioner) và idler wheel, ban đầu cố định bằng đai ốc M6. Sau đó có thể chấm keo để cố định khi đã lắp xích và căng theo ý.

Dán ống xả (exhaust) vào back plate.

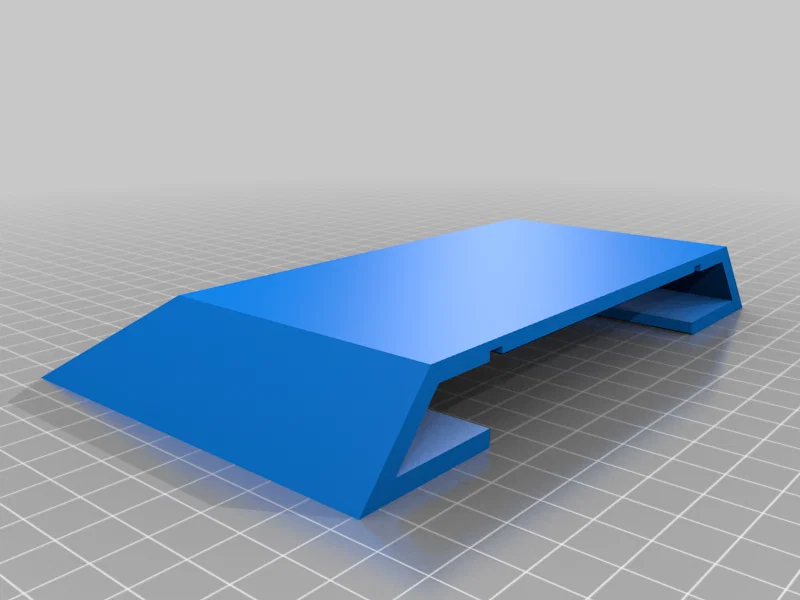

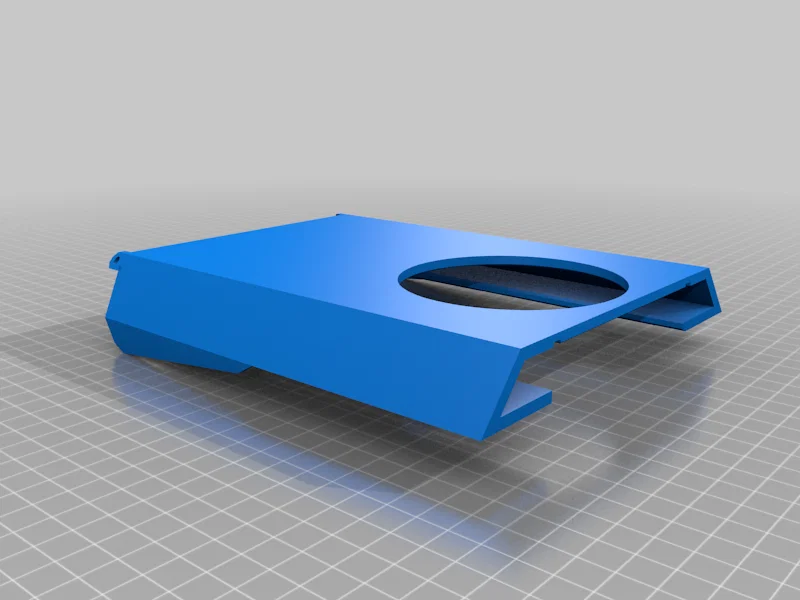

Đặt turret sleeve vào khoang phía trước của frame và trượt các top plates lên frame. Các rãnh sẽ tự định vị đúng và bấm khớp vào chỗ. Nếu muốn thì có thể dán keo sau.

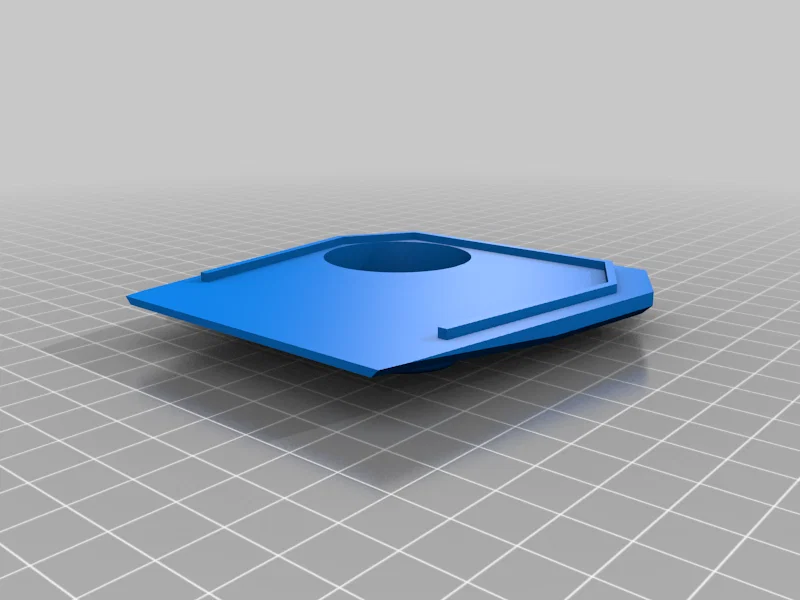

Lắp turret. Bấm gun mount vào thân turret (turret body), dán turret base + turret body + turret top lại với nhau.

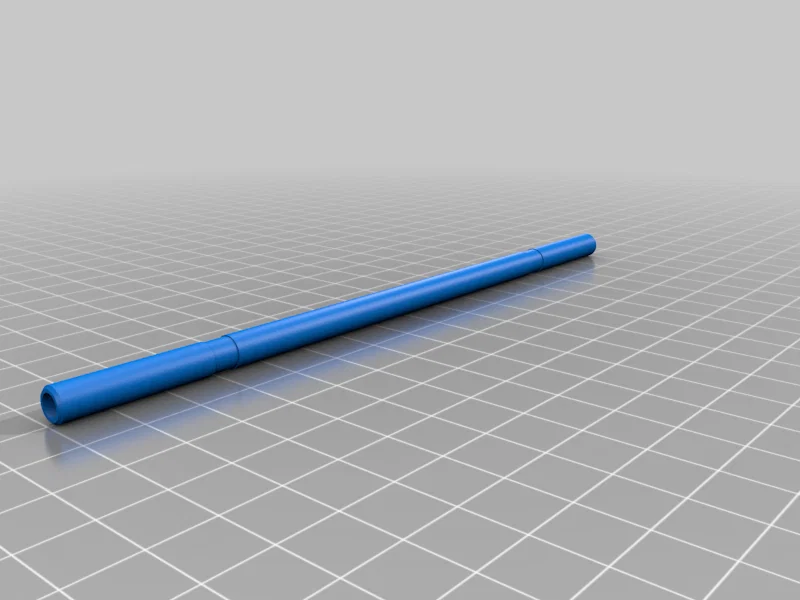

Nòng pháo chính (main gun) trượt vào gun mount. Bạn sẽ cần gọt bớt một chút ở đáy vòng cổ (collar); mình có thêm phần “cằm” cho mantlet nên collar trên nòng sẽ cần chỉnh.

Bấm rear plate vào phía sau frame. Có thể cần gọt một bên của đai ốc M6 trên track tensioner để có khoảng hở.

Khi bạn đã hài lòng với độ khớp tổng thể của phần thân (body parts), có thể dán cố định vĩnh viễn nếu muốn.

Lắp idler wheel, dùng 2 spacer 4mm cho mỗi bánh để canh giữa so với các bánh còn lại. Khóa bằng wheel lock.

Lắp ráp và gắn xích (tread). Bánh và sprockets phải thẳng hàng với nhau bằng các spacer đi kèm để canh giữa xích đúng. Dùng các đoạn filament để nối từng mắt xích với nhau. Mình dùng 51 mắt mỗi bên. Quấn xích quanh sprocket và các bánh rồi cố định bằng một đoạn filament cuối cùng. Căng bằng cách xoay tensioner tới vị trí/ngoại hình bạn muốn. Cố định tensioner bằng cách siết bu-lông và chấm một giọt keo.

Đến bước này có thể thả turret vào lỗ, lắp lên sleeve bên trong thân. Chiều cao turret có thể chỉnh bằng cách chèn shim dưới sleeve tới khi bạn ưng ý. Khi ổn rồi thì dán shim và sleeve cố định. Mình còn nhét một miếng giấy lau (paper towel) trong sleeve để tăng ma sát khi xoay turret, không thì nó quay trơn quá.

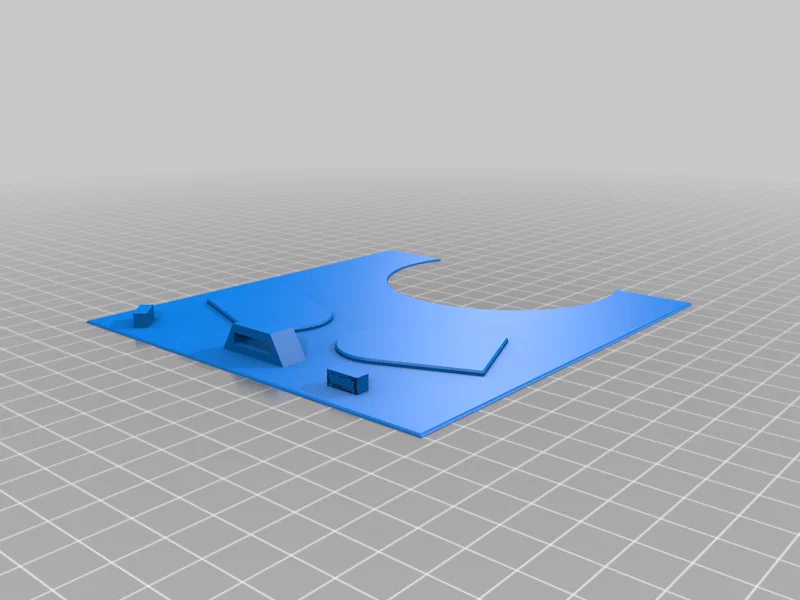

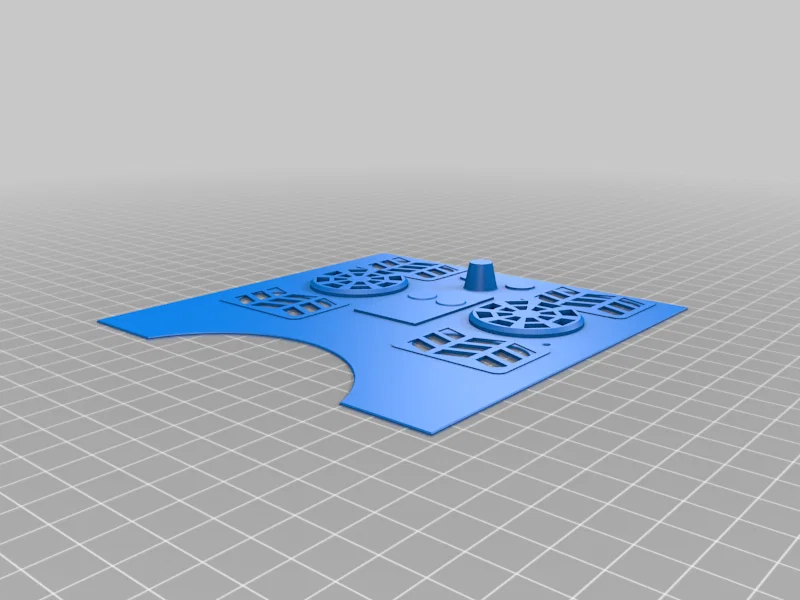

1. Nếu muốn thì thêm decor bên ngoài. Có bracket để treo xích dự phòng lên thân, có các tấm cover cho top plate kèm hatch và vents, có side skirt bracket và các tấm ốp hông để gắn hai bên, có các thùng chứa phía sau, hoặc bạn muốn thêm gì tùy thích.

Thông tin thêm: mình dán hai top plates lại với nhau, kẹp chặt và gia cố đường ráp ở mặt dưới (chỗ không vướng). Sau đó mình chỉ trượt cả cụm vào vị trí, nhẹ nhàng bẻ qua thanh ngang của frame. Nó tự khóa vào chỗ và back plate bấm rất khít nên mình cũng không dán keo ở đó. Nếu rút turret ra thì bạn có thể tháo back plate và top plate trong tương lai nếu cần.

Hy vọng hướng dẫn này giúp được bạn, xin lỗi nếu mình có bỏ sót gì.
