Cup Holder Clamp 3 (NO SUPPORTS) – Kẹp bàn giữ ly (không cần supports)
Cup holder kẹp bàn kích thước vừa, tối ưu để in dễ và rất chắc chắn. Thiết kế mới không cần supports, lắp bằng cách trượt/xoay vào ngàm, tolerance 0.2–0.35mm. Khuyến nghị 3 walls, clamp 35% infill.
Mô tả

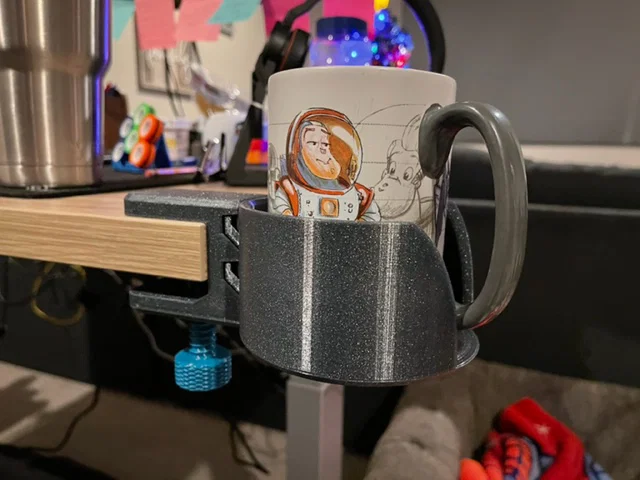

Chỉnh sửa: 20 Jan 2023 - Thêm phiên bản cup holder cao hơn
Chỉnh sửa: 10 Dec 2022 - Thêm con ốc dài hơn, dài hơn 20mm so với ốc gốc
Chỉnh sửa: 3/25/2022 - Thêm ngàm kẹp cho độ dày bàn tối đa 60mm
Chỉnh sửa: 1/14/22 - Mở rộng miệng ngàm kẹp cho độ dày bàn tối đa 45mm.

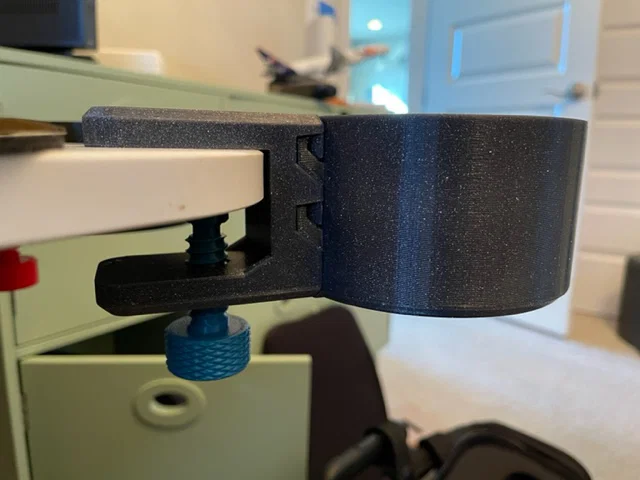

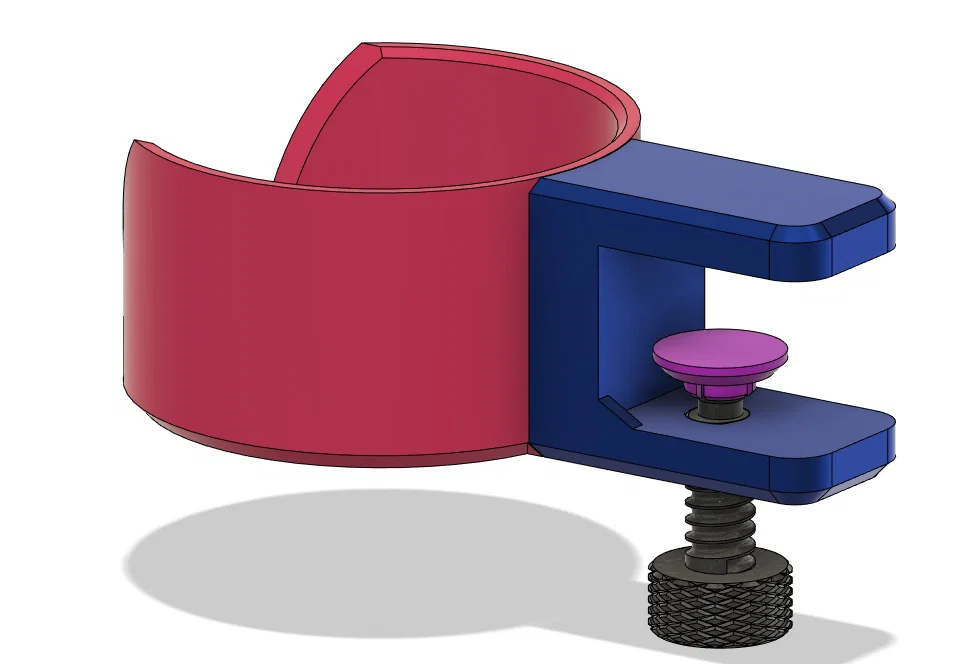

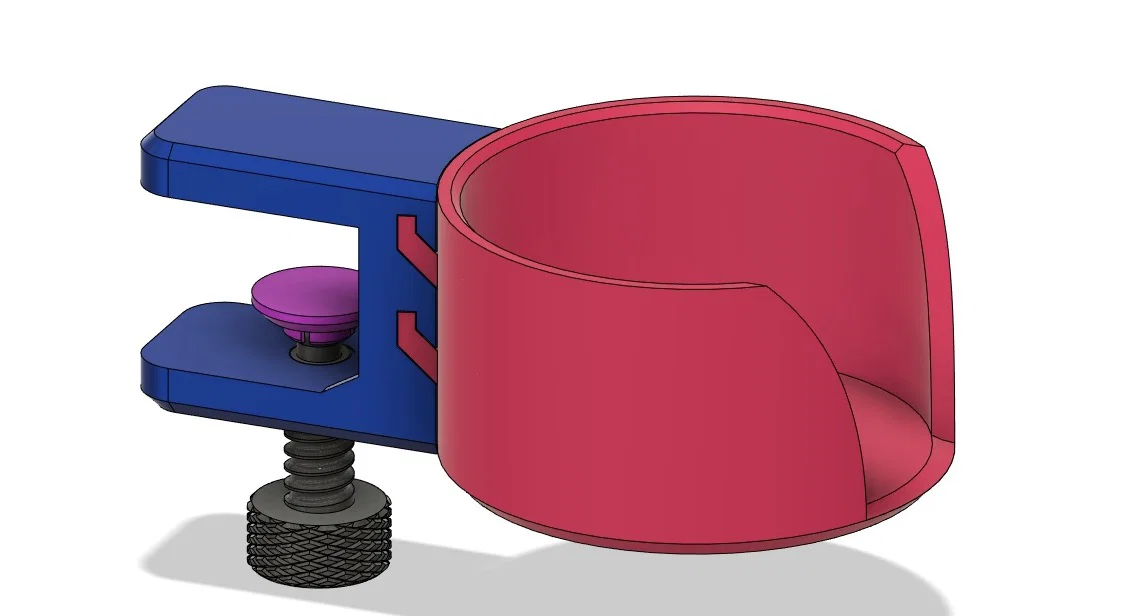

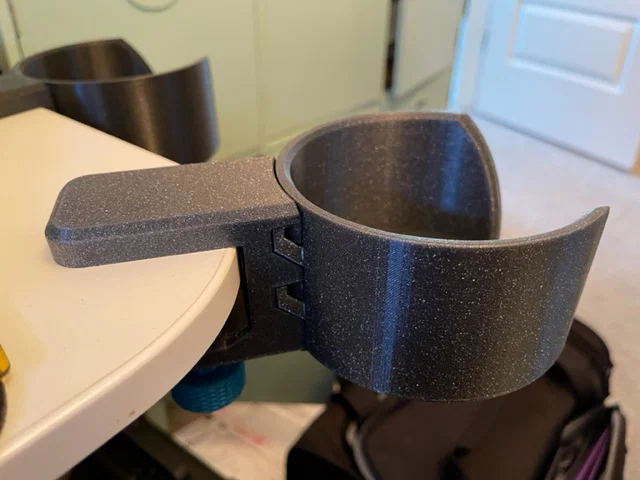

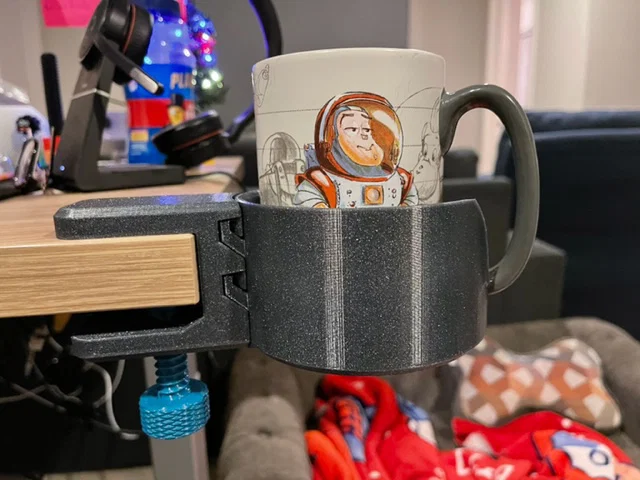

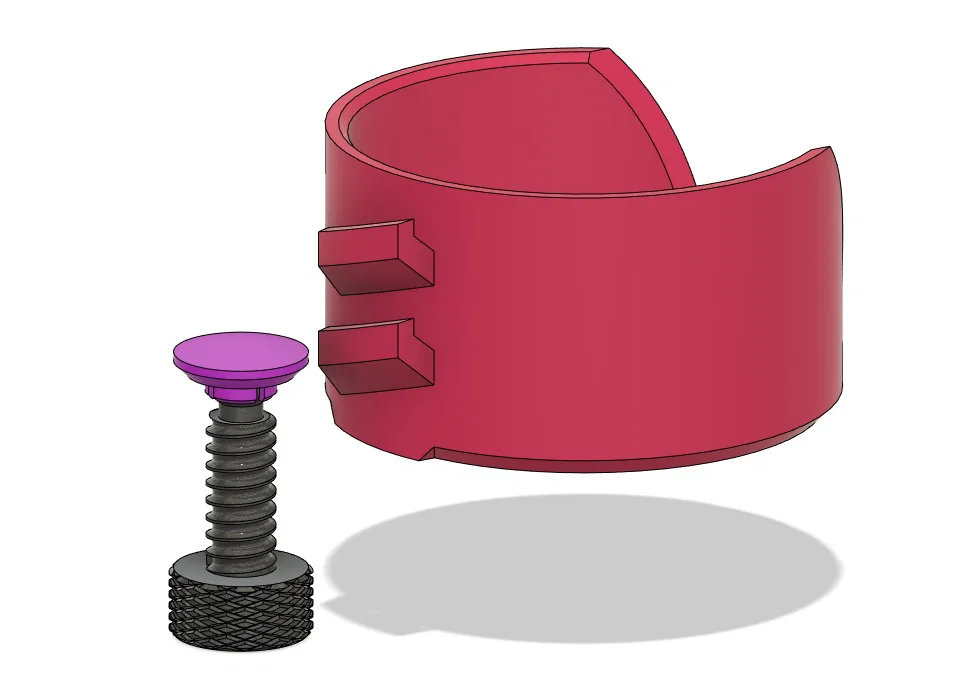

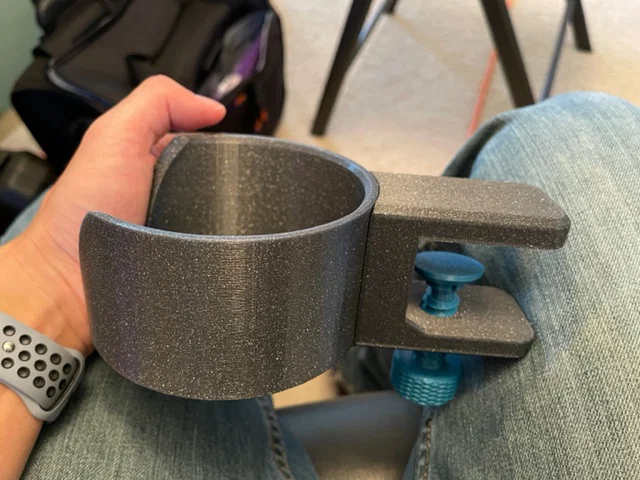

Đây là phiên bản mới nhất của cup holder kẹp bàn. Các phiên bản cũ ở bên dưới. Bản này KHÔNG cần supports dưới bất kỳ hình thức nào. Bạn kẹp nó lên bàn, rồi trượt/xoay phần cup holder vào ngàm kẹp. Thiết kế mới này cho lực kẹp chắc hơn nhiều nhờ hướng layer lines mới. Có một vài miếng test cho ai muốn in thử trước khi in nguyên bộ để tiết kiệm filament và kiểm tra độ vừa khít. Tolerance khá thoáng, từ .2mm đến .35mm. Tất cả chi tiết đã được đặt đúng hướng sẵn. Độ dày bàn tối đa là 30mm.
Mẹo in (Printing Tips):

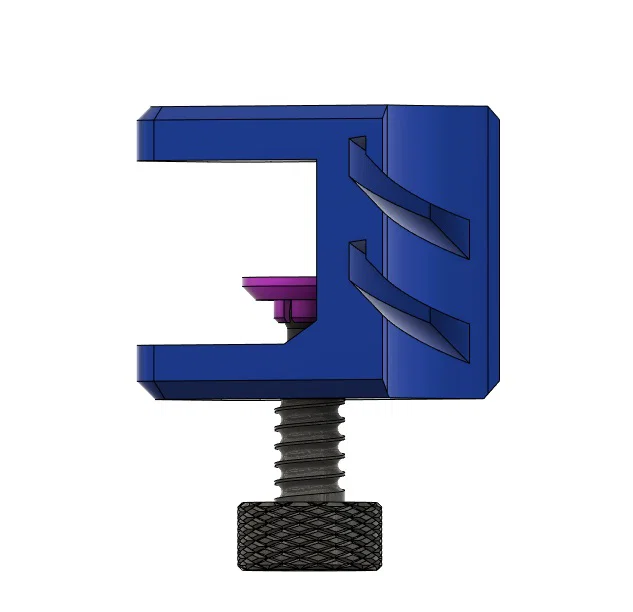

Phần ngàm kẹp nên được in nằm ngang (sideways) để ngàm kẹp cứng hơn nhiều xét theo hướng layer lines, và khuyến nghị in layer height 2mm hoặc nhỏ hơn để xử lý phần overhang của lỗ bắt ốc. Nhớ đảm bảo làm mát (cooling) đủ cho khu vực lỗ ốc. Mình không khuyến nghị dùng supports trong lỗ ốc vì có thể làm cản trở độ mượt khi vặn ốc.
Mình khuyên dùng ít nhất 3 walls/shells/perimeters cho phần ngàm kẹp, và ít nhất 35% infill. Với phần cup, khuyến nghị 3 walls, và 15–20% infill là ổn.
Nếu có câu hỏi gì cứ nhắn mình. Nếu bạn post “makes” thì mình rất cảm ơn.
First Version: https://www.thingiverse.com/thing:4742627
Second Version: https://www.thingiverse.com/thing:5147623
