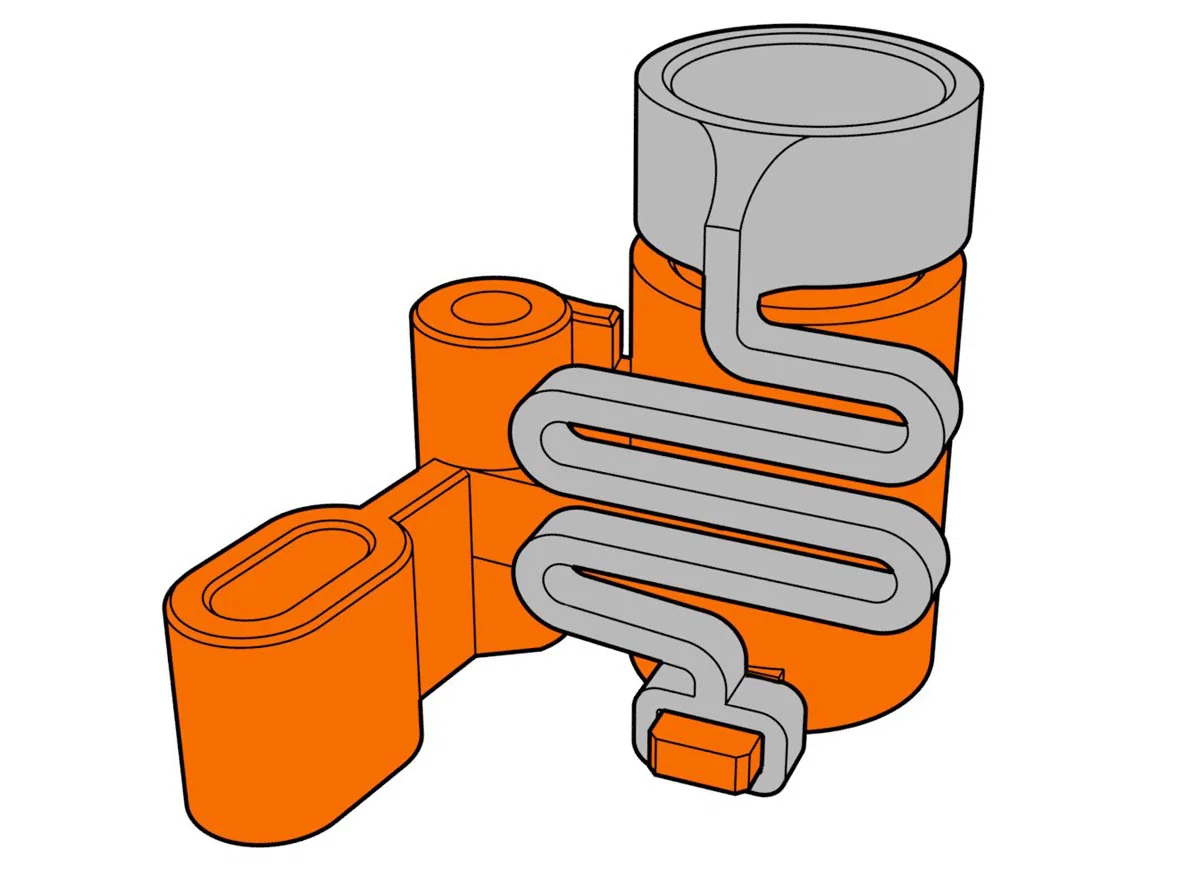

Ngàm gắn drag knife cho Creality [vinyl cutter]

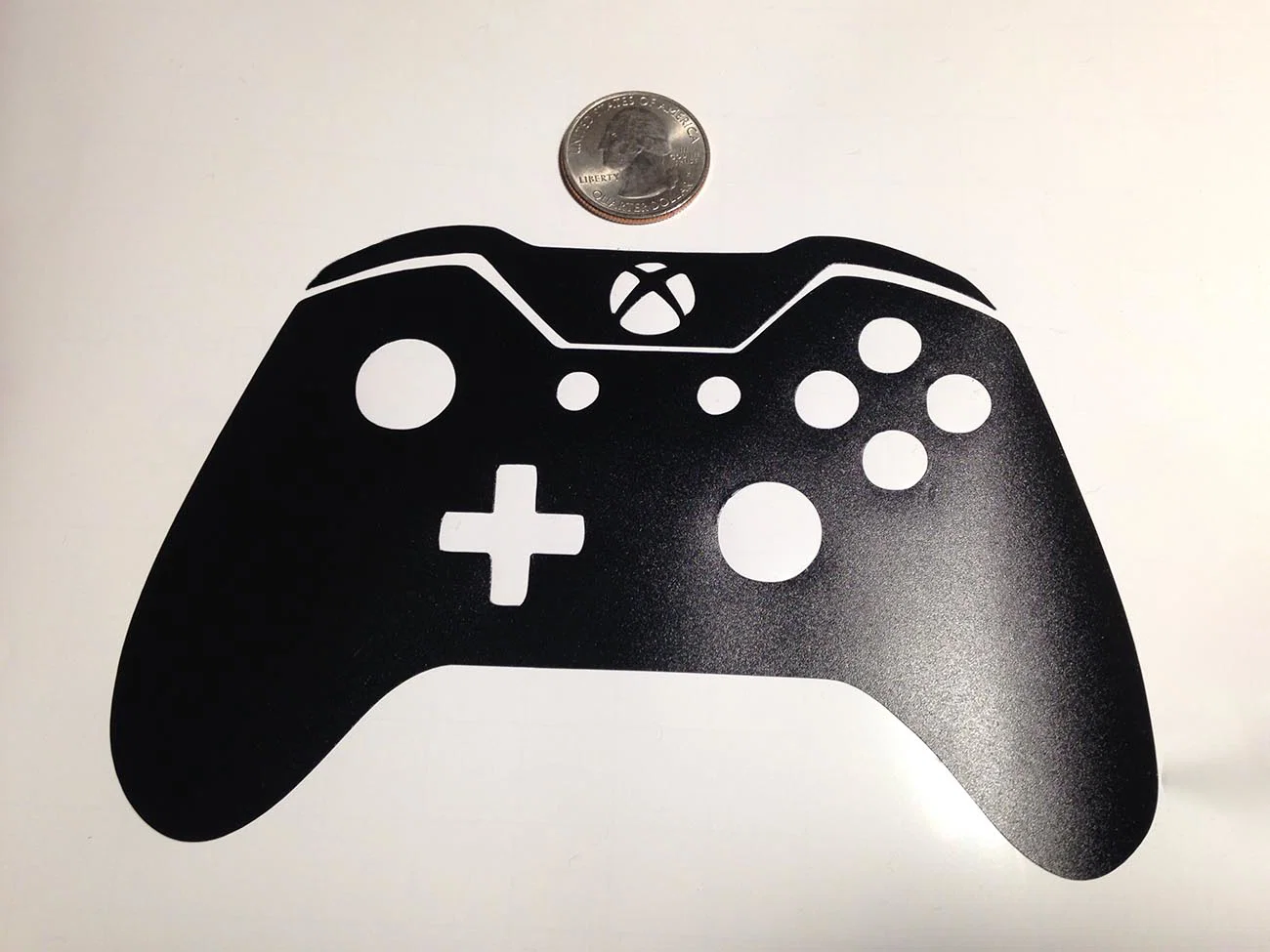

Biến máy in Creality của bạn thành một máy cắt drag knife với chi phí dưới $15. Rất hợp để làm decal vinyl và miếng ép áo (t-shirt iron-ons). Mẫu này được thiết kế cho CR-10 nhưng có thể sẽ chạy được với các máy Creality có cùng X carriage.

Chỉnh cái móc (hook) cho loại hot end shroud khác chỉ cần sửa nhẹ trong Blender.

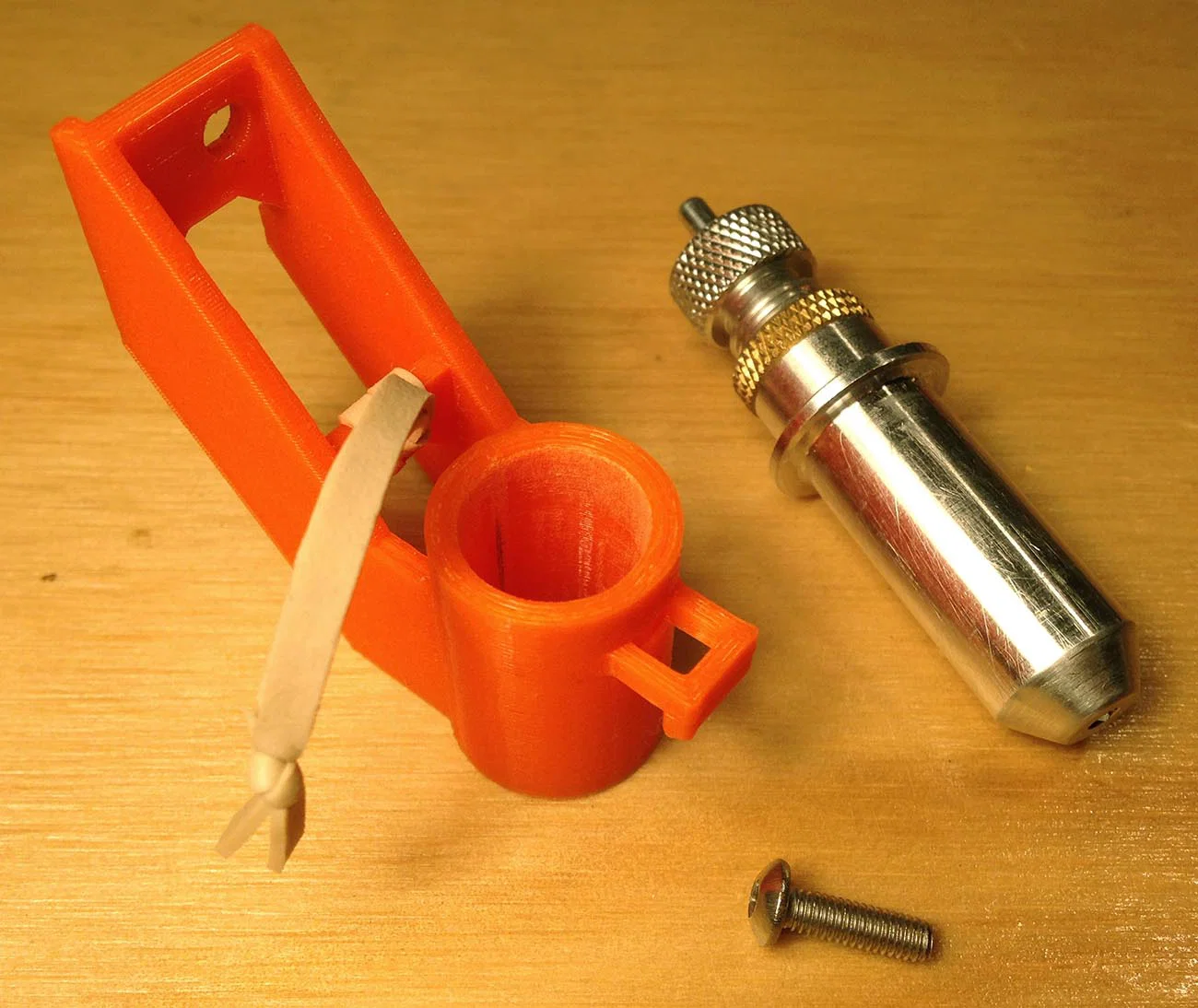

Những thứ bạn cần:

Drag knife từ Amazon/eBay, tìm với từ khóa 'vinyl cutter blade holder Roland'

thun (rubber band)

có thể bạn sẽ cần ốc M3 dài hơn

Làm theo tutorial này: https://www.instructables.com/id/Use-3D-Printer-As-a-Plottercutter/

Ghi chú thêm:

-Nên mài/bo mượt mép dưới của blade holder để khỏi bị vướng khi kéo ngang qua các cạnh đã cắt

-Phần khó nhất là canh đúng độ sâu cắt. Thử làm bằng cách cầm knife holder trên tay [giữ thẳng đứng] rồi kéo trên một miếng bỏ. Khi vinyl bị cắt mà lớp backing không bị cắt là ok.

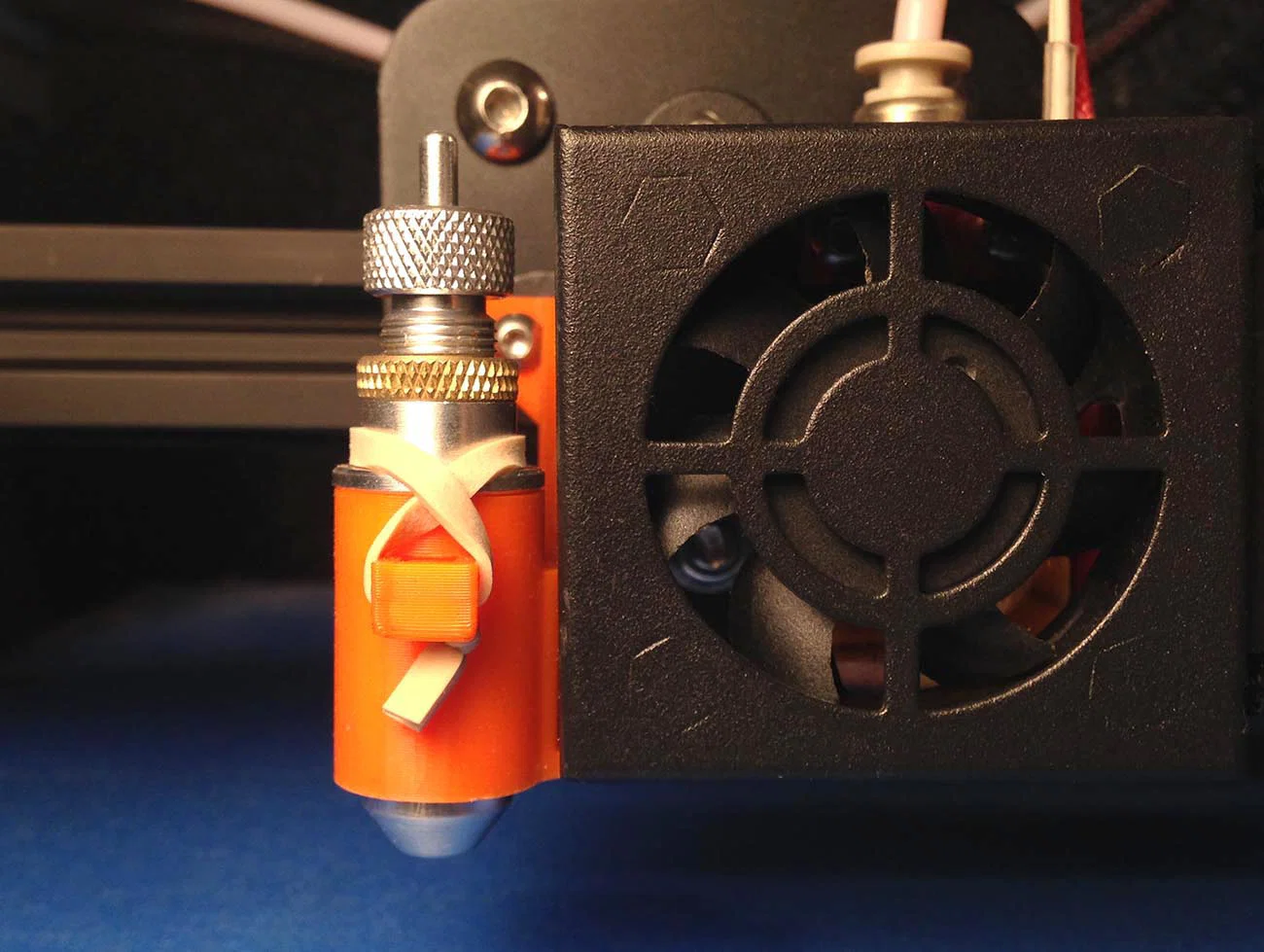

-Khi cân chỉnh cho "work Z coordinate", để knife holder đẩy lên thun khoảng 1mm. Cách này sẽ bù cho bed bị cong/vênh hoặc hơi lệch level.

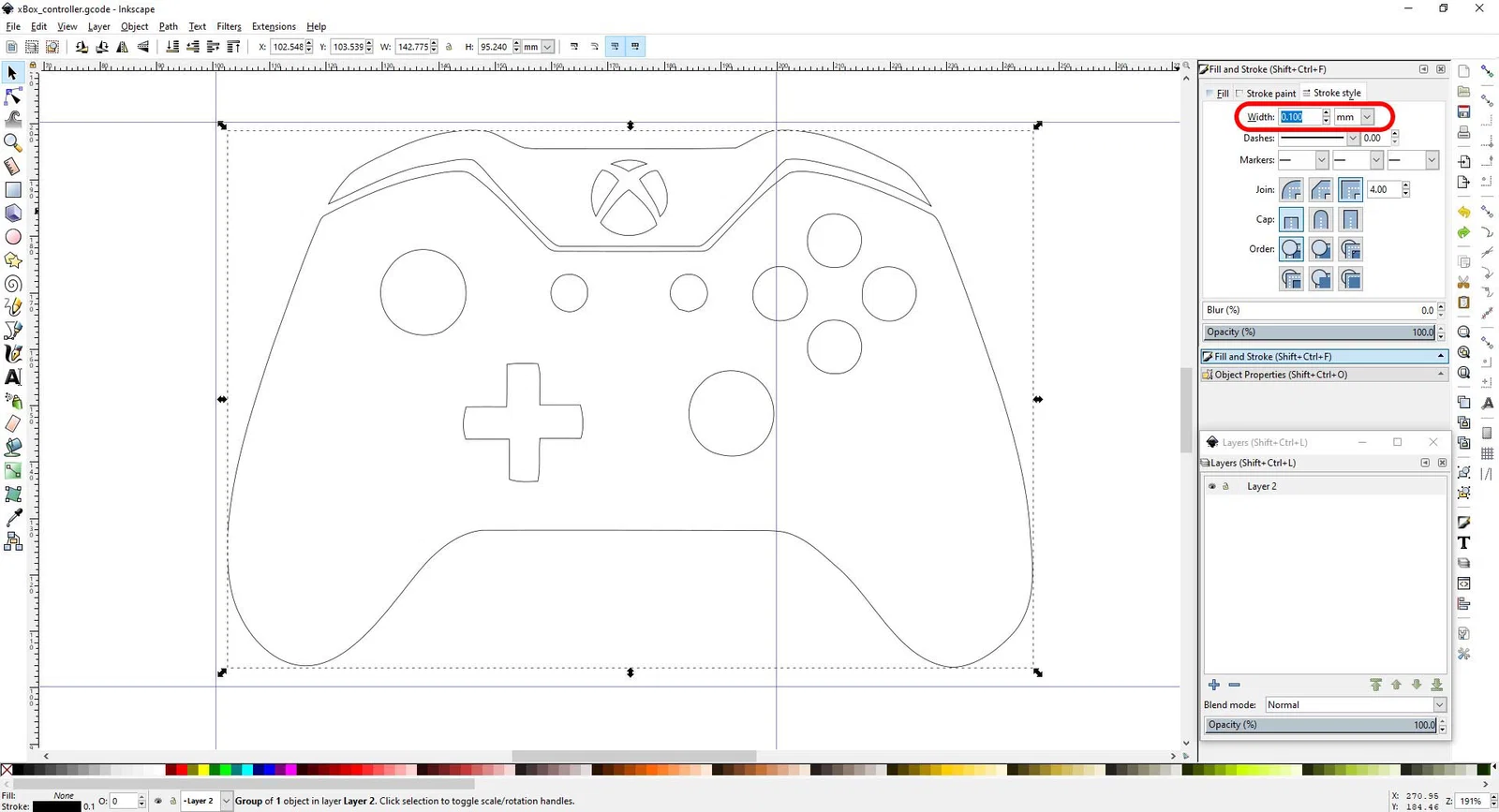

-Extension Inkscape cần stroke để tạo gcode. Khi lưu, lỗi "no points" nghĩa là bạn không có stroke [chỉ có fill]. Chữ cần convert sang path. Để dễ nhìn đường cắt, tắt fill và bật stroke (set width .1mm) cho từng object.

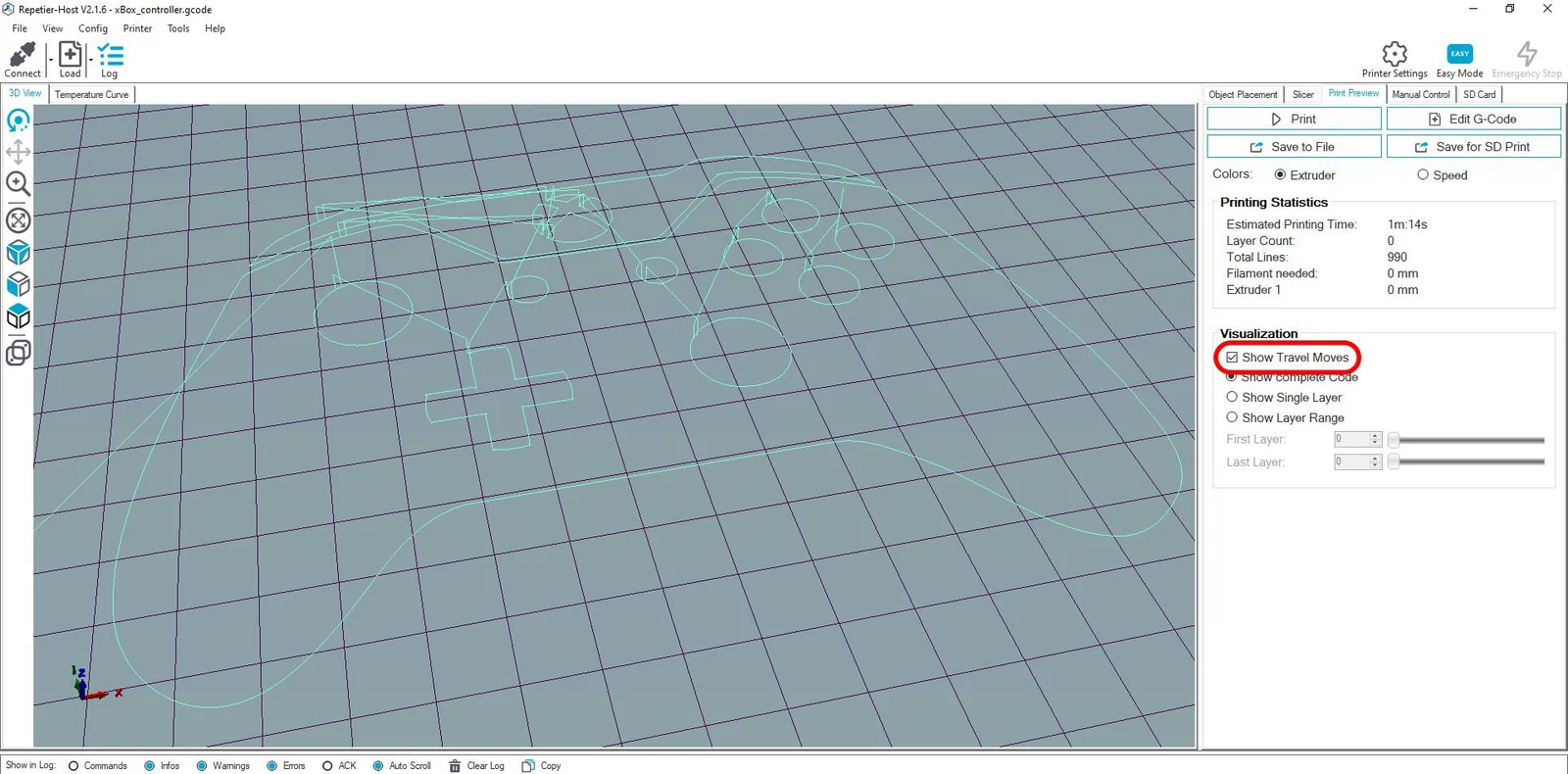

-CR-10 kết nối qua COM 3 @ 115200 baud rate

Nhớ tháo knife holder ra khi in 3D

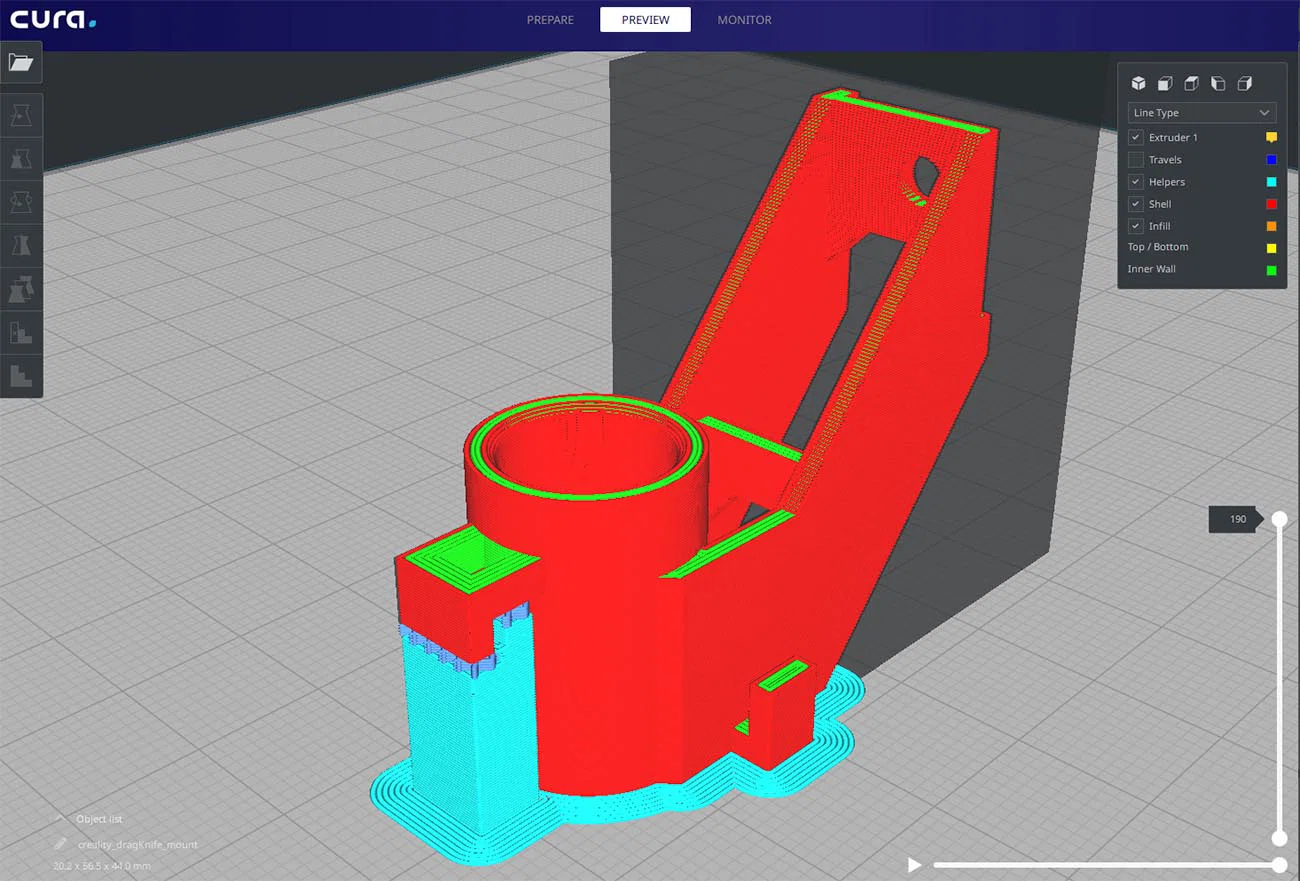

Print Settings

Supports: Có

Resolution:  .2

.4 nozzle với .4 wall width

5 walls [perimeters]

chỉ support cho phần móc thun (rubber band hook) ở phía trước
