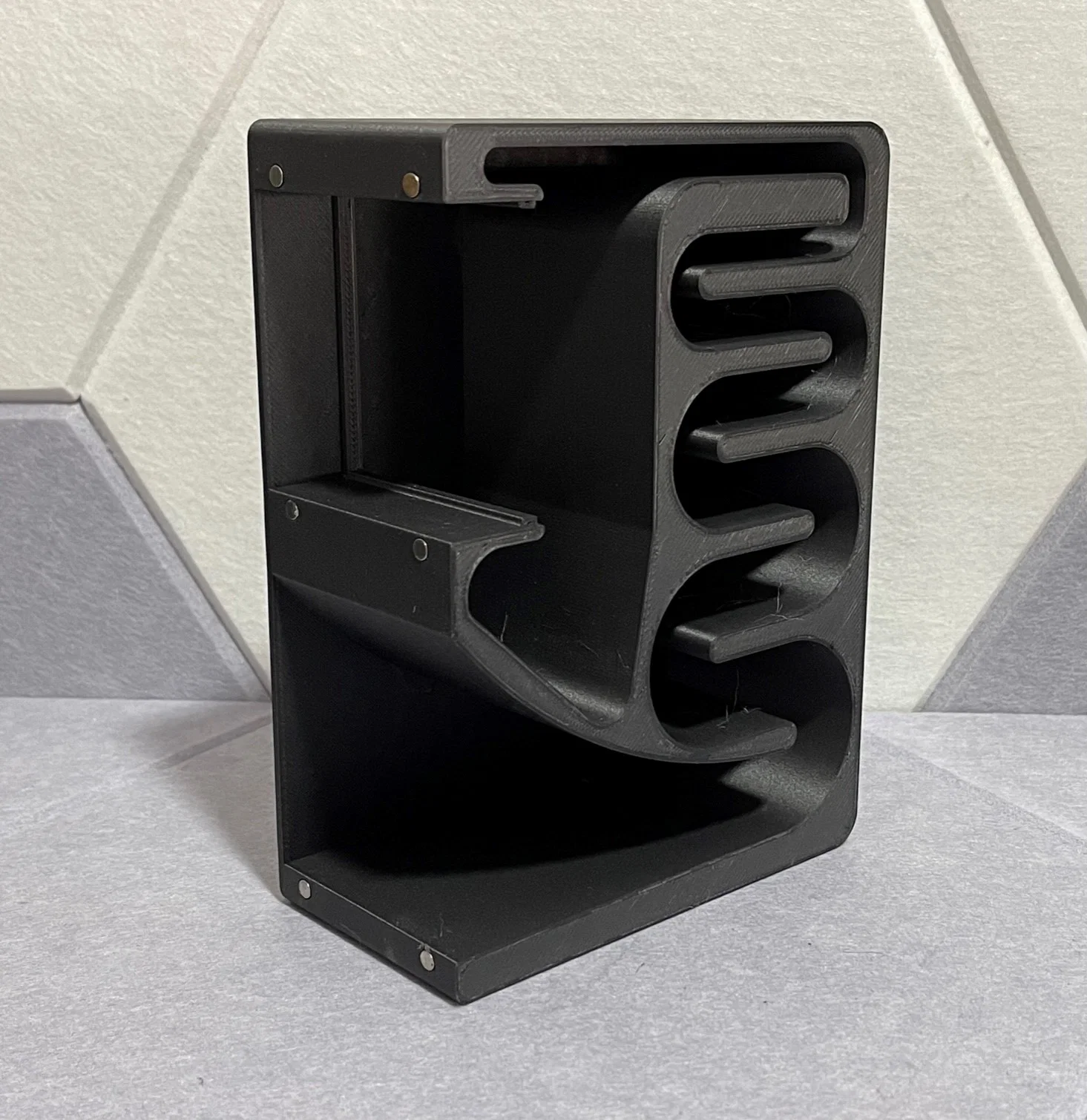

NexGen-3D: Loa RE-BOSE Horn Loaded Transmission Line (HL-TLS)

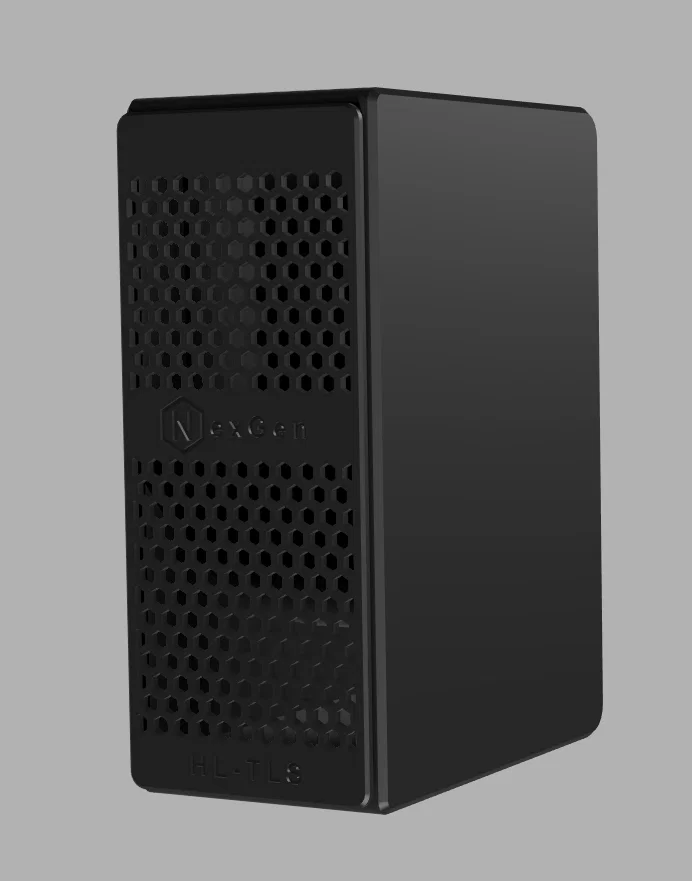

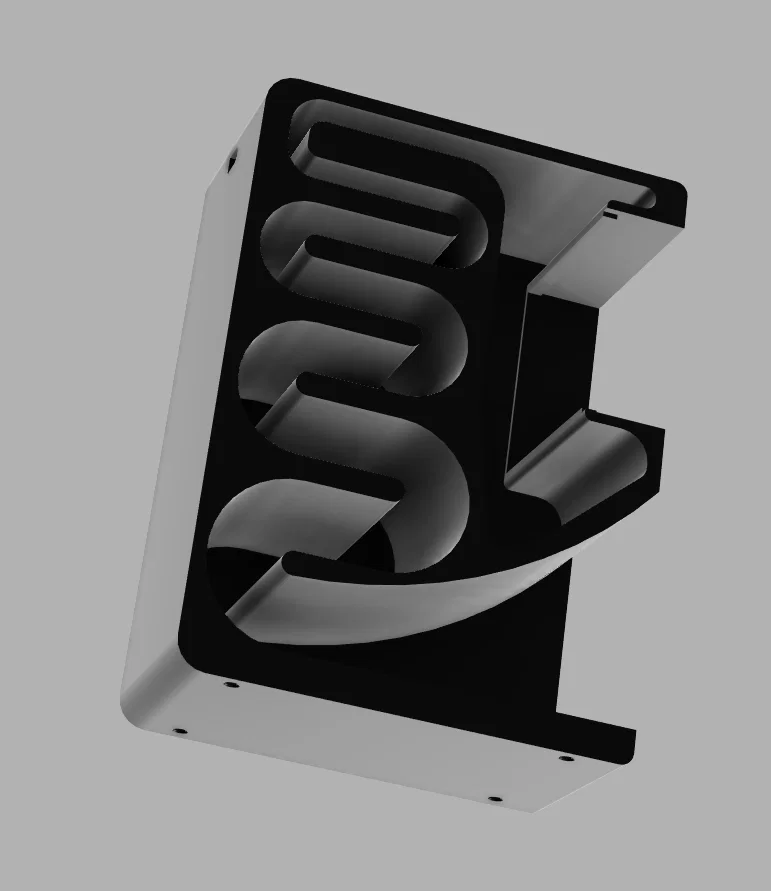

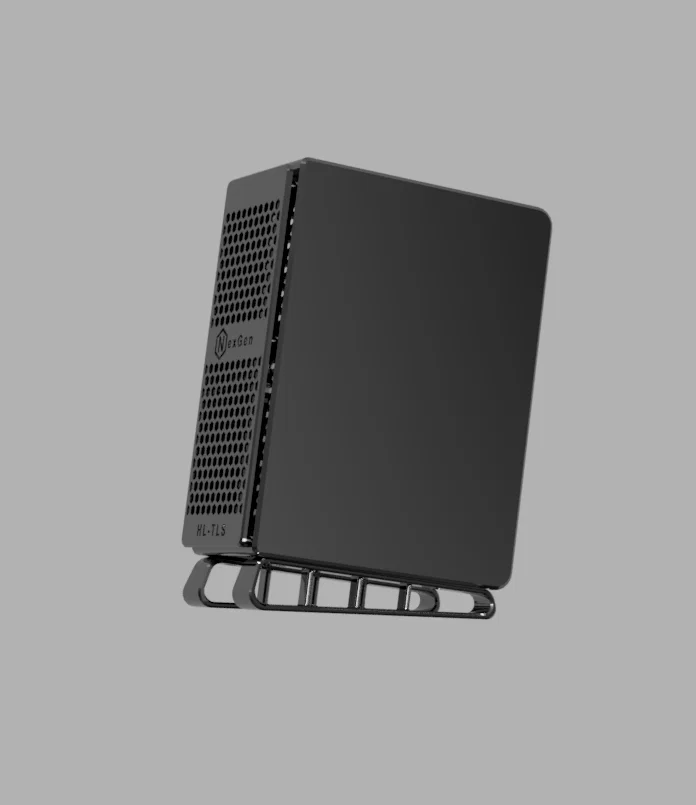

Cập nhật: Vừa thêm vài mẫu chân (feet) thay thế cho ai muốn nghiêng loa ngả về sau, đồng thời thêm 2 file 3D dạng mock-up để bạn xem được toàn bộ mẫu trong 3D viewer.

Mình có mấy cái loa BOSE Double Cube bị hư để không, nên nghĩ đem ra làm gì đó cho đỡ phí.

Bạn có thể làm 1 cặp loa để bàn chỉ từ 1 loa double cube, và mỗi cái (tách rời) sẽ nghe to hơn đáng kể, dải bass rộng hơn so với cấu hình nguyên bản dùng 2 driver.

Bạn sẽ cần những thứ sau để làm 1 cặp loa:

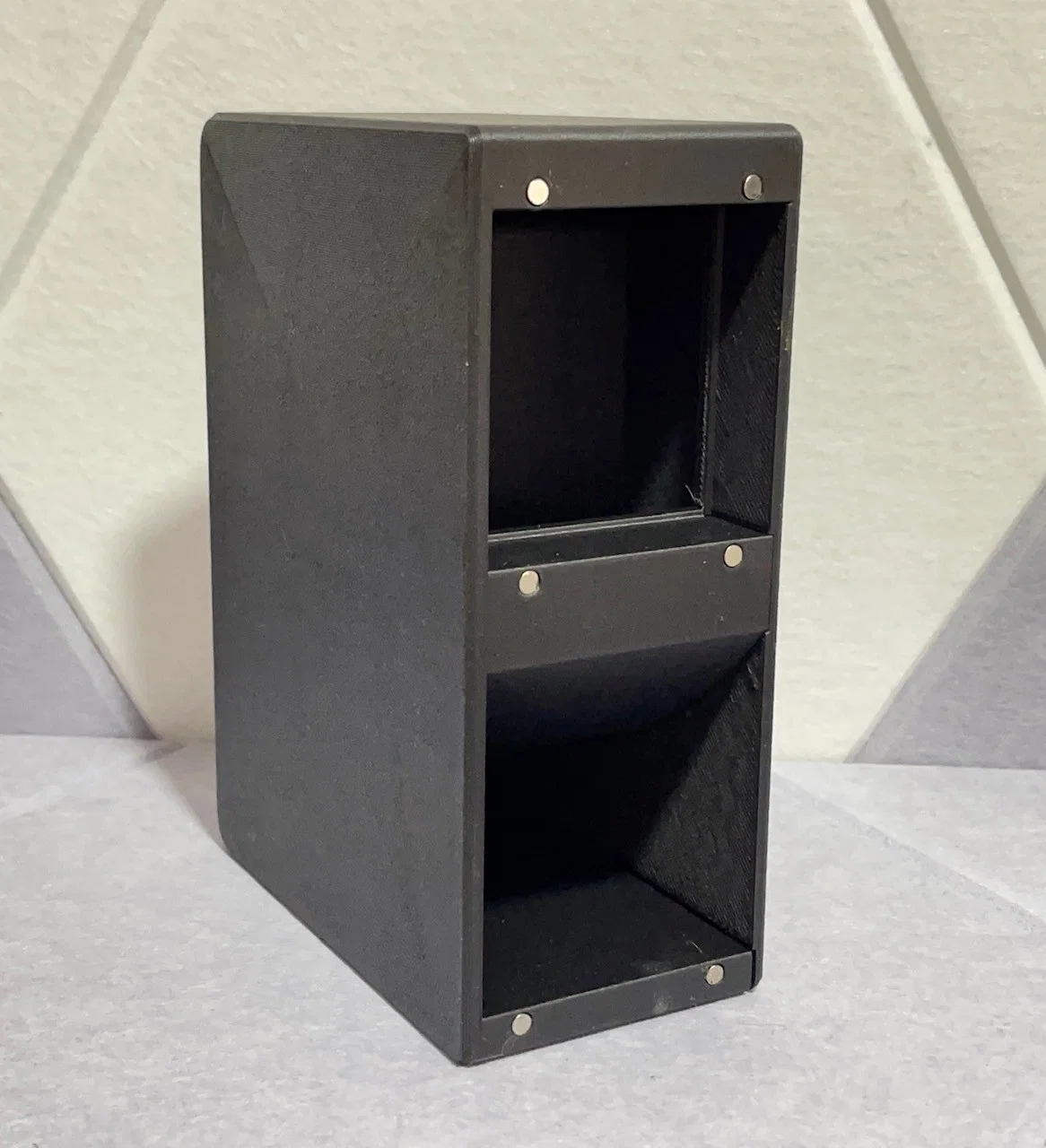

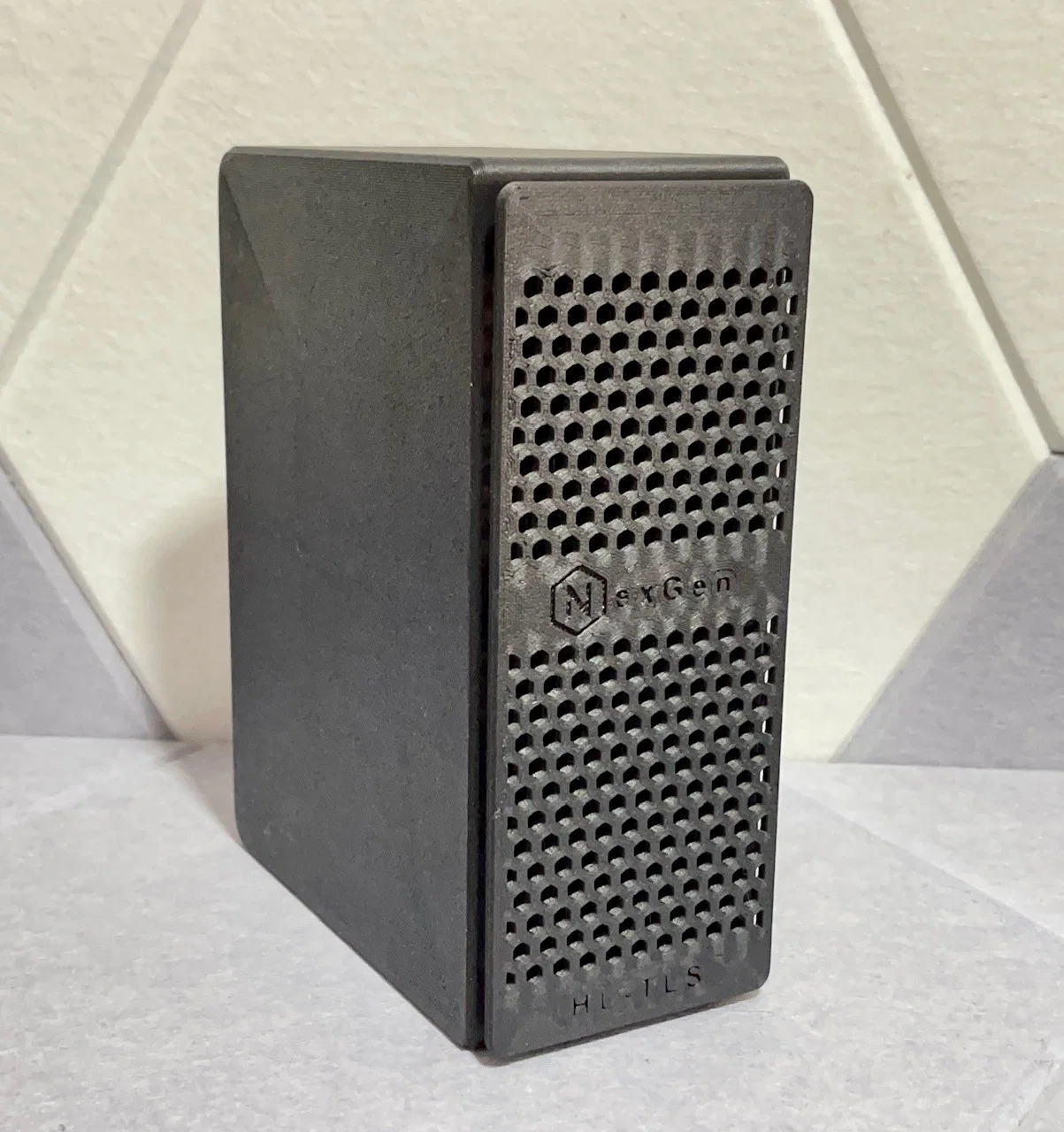

24 x nam châm 5mm x 2mm (cho phần lưới/grills)

2 x đầu nối XT30

1 chai keo dán (Super Glue hoặc Epoxy hoặc Silicone)

8 x insert ren M3 (cho chân/feet)

8 x ốc M3 x 6 hoặc 8mm đầu tròn (Button Head) (cho chân/feet)

1 x loa Bose Double Cube (nhớ chọn đúng loại giống trong hình)

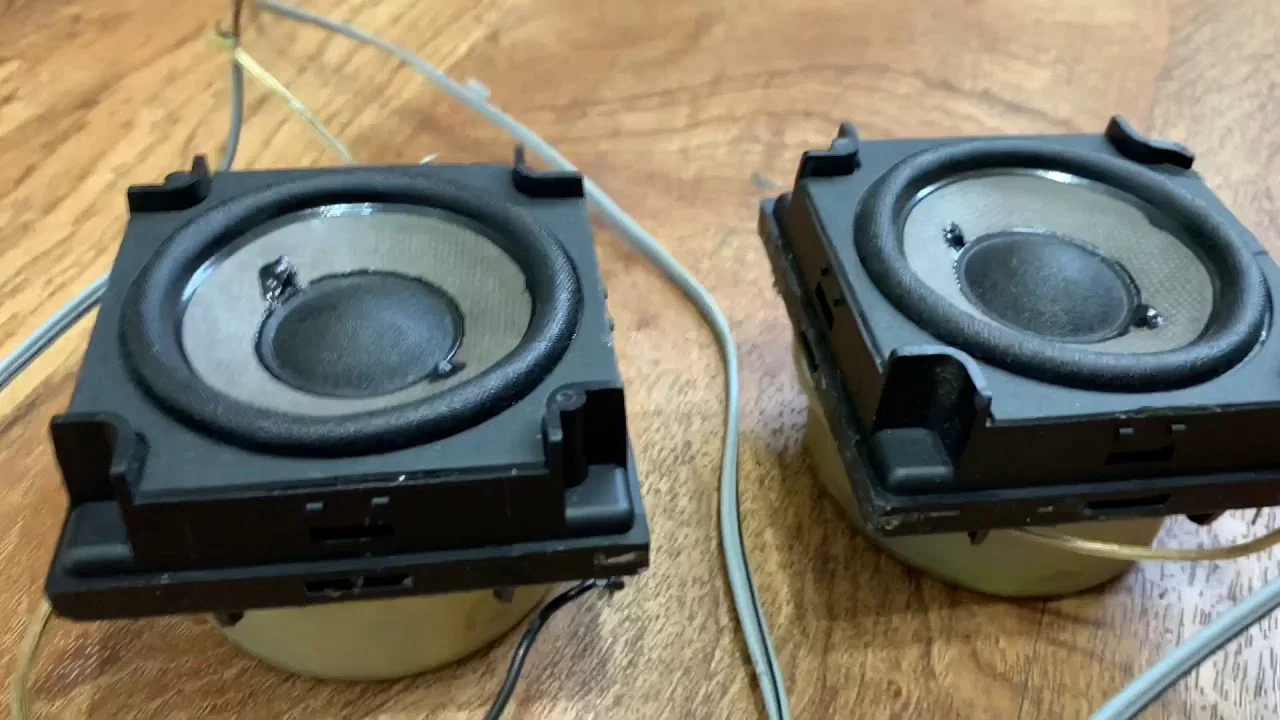

Lưu ý: Bản mod này dành cho Bose Double Cube đời mới, không phải loại Redline hay các đời rất cũ ban đầu, vì chúng dùng driver hoàn toàn khác. Driver của double cube đời mới không có lỗ bắt vít và có khung composite lớn (mình có thêm hình).

Mình in bằng Pro PLA pha Carbon Fibre và ra rất ngon. Chất lượng âm thanh tốt hơn nhiều, dải bass xuống sâu hơn hẳn. Bộ này dùng độc lập vẫn ổn, không bắt buộc phải có subwoofer; bass chắc xuống khoảng 120Hz rồi mới bắt đầu roll off. Bạn sẽ thấy loa cũng cho âm lượng lớn hơn với ít công suất hơn và tiếng rất sạch so với bộ loa nguyên bản.

Thông số in của mình: nozzle 0.6, layer height 0.3mm, wall thickness 1.8mm và top/bottom thickness 1.2mm, infill 50%.

Phần feet nên in bằng TPU, còn các miếng trượt nghiêng (angled skids) thì in PLA hoặc vật liệu tốt hơn.
