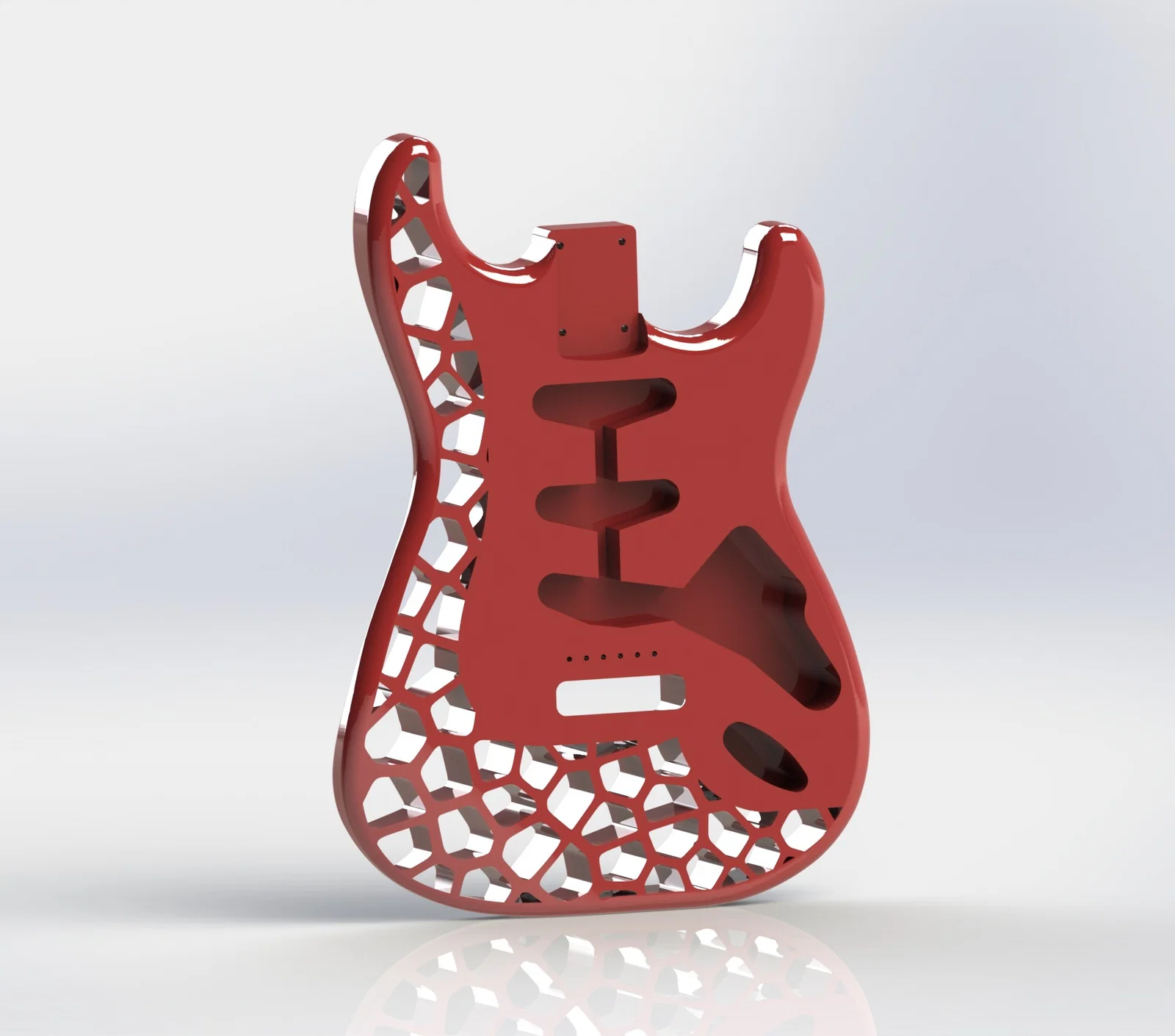

Thân Guitar Stratocaster Voronoi (Bản sửa đổi)

Đây là bộ file đã được chỉnh sửa/cập nhật cho thân Stratocaster Voronoi in 3D, dựa trên bản gốc do @lapwing_3d_prints đăng trên Thingiverse: https://www.thingiverse.com/thing:5155017


File gốc làm rất ổn, tuy nhiên có vài vấn đề khi lắp ráp nếu dùng các linh kiện theo chuẩn phổ biến hơn, ví dụ như Fender vintage-style tremolo bridge 6 lỗ, hoặc độ sâu neck pocket—bản gốc hợp với loại cần có heel dày hơn tiêu chuẩn nhưng không hợp với một số loại khác. Mình đã in và ráp theo bộ file gốc, sau đó chỉnh lại và test trên một cây khác, kết quả lắp ráp thành công.

Tất cả các chỉnh sửa nhằm xử lý việc một số kích thước bị hơi nhỏ, gây khó lắp ráp hoặc không khớp với linh kiện chuẩn hóa hơn. Việc chỉnh sửa được thực hiện bằng cách import mesh gốc và thay đổi hình học của mesh, nên file sẽ không “sạch” hoàn toàn.

Các chỉnh sửa (Revisions):

• Sửa góc lỗ bắt vít tremolo claw: từ hướng lên thành hướng xuống, đường kính mới = 3.2mm
• Đổi khoảng cách bridge: spacing = 2 1/16" (52.3875mm), khoảng cách lỗ-tới-lỗ 10.4775mm
• Tăng kích thước lỗ vít bridge: đường kính mới = 3.2mm
• Dời phần routing cho tremolo bridge ra phía sau 2mm để cần tremolo có hành trình lớn hơn
• Giảm độ sâu neck pocket: còn 5/8" (cho neck heel 1", chuẩn Strat/Tele)
• Tăng kích thước lỗ vít neck pocket: d = 4.25mm
• Tăng kích thước lỗ strap button: d = 3.25mm
• Tăng chiều dài peg 6mm và 10mm lên 15mm, thêm chamfer để lắp dễ hơn
• Vá/“heal” bề mặt ngoài của miếng Body_LHS_Middle: mesh gốc có lỗ gây lỗi bề mặt sau khi in và slice

Các phần cần in (Parts to print):

• Tất cả 6 mảnh thân (trái và phải của Upper/Middle/Lower)
• (4x) peg 6x15
• (11x) peg 10x15
• Có thể in luôn back plate
  • File: https://www.thingiverse.com/thing:3413119

Thiết lập in (Print settings):

• 6-8+ walls (tùy kích thước nozzle và có chà nhám/sơn hay không)
• 6-8 lớp top/bottom
• Ironing cho bề mặt trên cùng (khuyến nghị nếu chà nhám/sơn)
• 30% gyroid infill
• Supports và các thiết lập cho overhang sẽ giúp in các mảnh LHS lower/middle/upper dễ hơn
  • Tăng tốc độ quạt cho overhang và supported skin (phần trăm tùy cấu hình quạt)

Linh kiện không in để hoàn thiện cây đàn (Non-printed parts to complete the guitar):

• Fender Vintage-Style Standard Series Stratocaster Tremolo Assembly (hoặc loại tương đương, chuẩn khoảng cách bắt bridge 2 1/16")
• Fender neck plate (hoặc loại tương đương)
• Fender pure vintage strap buttons (hoặc loại tương đương)
• Cần kiểu Stratocaster với độ dày neck heel tiêu chuẩn 1"
• Pickguard kiểu Stratocaster dạng loaded, cấu hình SSS
• Jack plate kiểu Stratocaster

Lắp ráp (Assembly):

• Xem hướng dẫn lắp ráp chi tiết ở bài gốc: https://www.thingiverse.com/thing:5155017
• Rất khuyến nghị dùng keo SCIGRIP #16 Acrylic/Plastic Cement để dán các phần với nhau
  • Keo này hơi khó canh vì nó phản ứng với nhựa gần như ngay lập tức, gần như không có thời gian để chỉnh lại vị trí
  • Tuy vậy, theo kinh nghiệm của mình thì độ bền liên kết của loại keo này thuộc hàng tốt nhất, mối dán cứng gần như đúng bằng vật liệu nhựa đang dán—điều này rất quan trọng cho độ ổn định khi lên dây (tuning stability). Nếu dùng epoxy có thời gian đóng rắn lâu hơn và mối dán mềm/dẻo hơn, khi lên dây đúng cao độ sẽ dễ bị biến dạng và bị “creep” theo thời gian.
