Vz-Hextrudort (cnc/aluminum) Filament Sensor ECAS

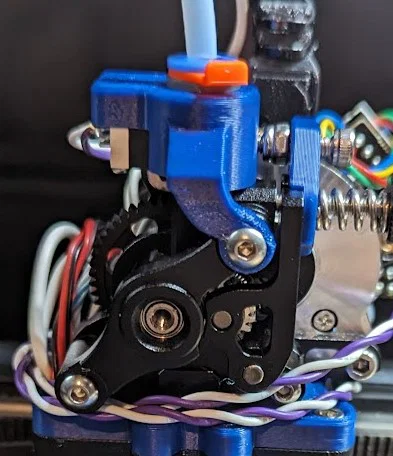

Cảm biến filament và collet ECAS cho extruder vz-hextrudort. Filament đi vào cụm bánh răng extruder sẽ tác động công tắc; phần này không chạm trực tiếp vào filament.

Có nói là chỉ hoạt động với motor LDO do độ dày “tai” stepper khác nhau? Nên kiểm tra lại với team Vz – họ là người thiết kế và chắc có tài liệu hướng dẫn.

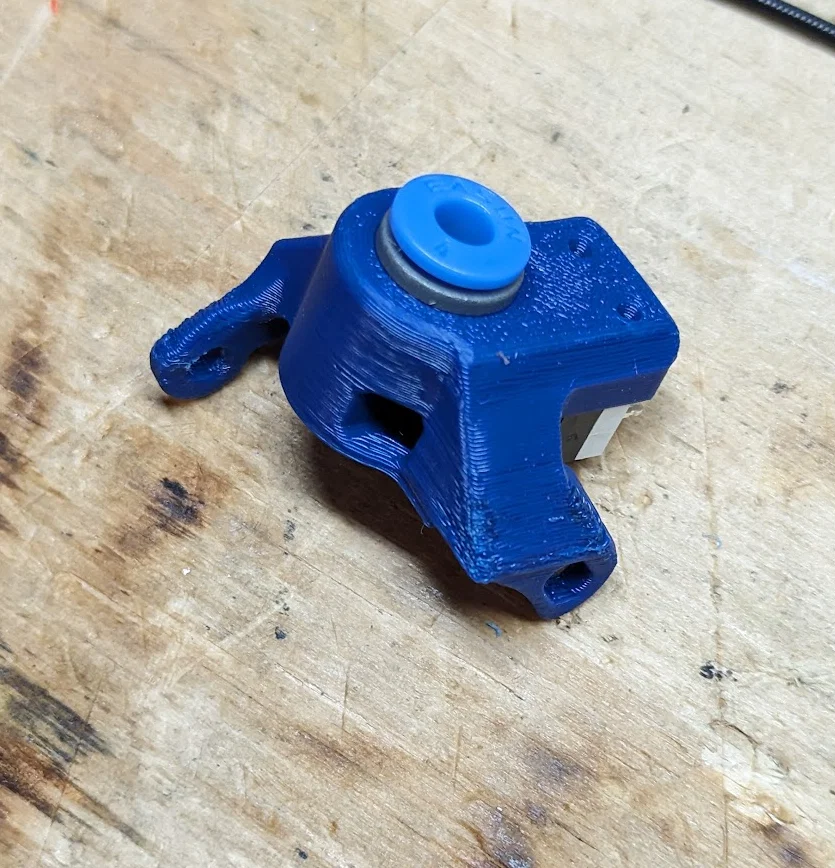

Lắp insert M3 vào lỗ trên tay đòn (arm) rồi vặn vít M3x25 (hoặc dài hơn). Mình còn thêm một đai ốc M3 nylock để đảm bảo vít không bị rung tuột.

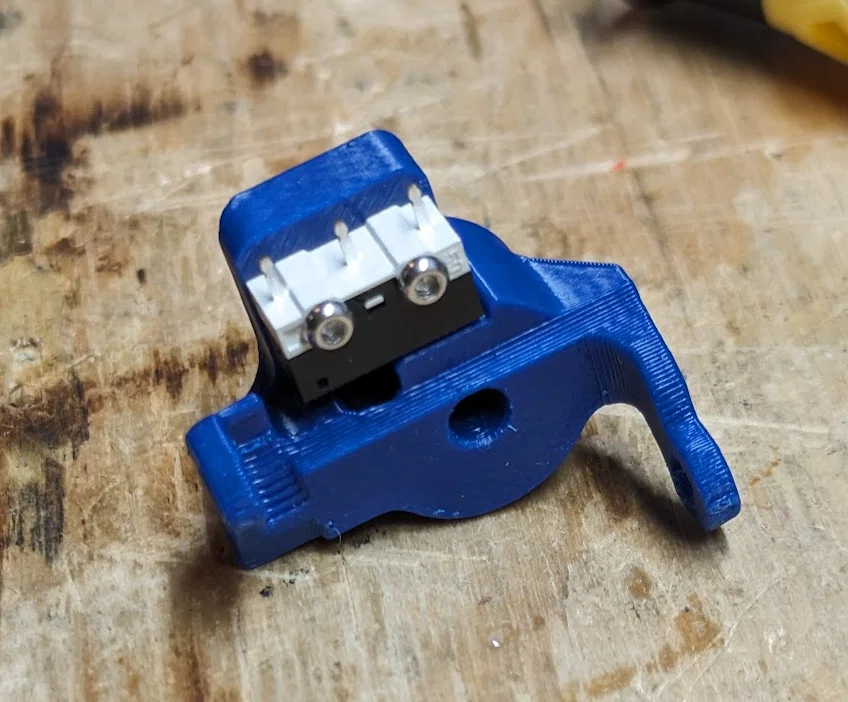

Gắn switch (Omron D2F hoặc bản clone) bằng 2 vít tự ren M2x~10 và đi dây.

Bạn sẽ cần vít dài hơn để bắt cụm này vào extruder, xem tài liệu của vz-bot/mellow.

Thiết kế này dựa vào việc idler arm phải chuyển động, nên nếu bạn đã đổi sang idler cố định/đệm shim thì cái này không phù hợp.

Thiết kế này cũng không phải kiểu “cứng cáp” nhất vì chỉ bắt ở 2 điểm. Mình không rõ nữa – đừng hỏi mình, xem bên vz-bot/mellow. Mình chỉnh tới mức chạy ổn là đủ dùng. Nếu có thêm điểm bắt thứ 3 (góc dưới trái phía sau) thì sẽ hay hơn. Ngoài ra cái phần idler arm extender hơi lỏng – ừ, vì đây là bản iteration đầu tiên và nó vẫn chạy ổn với mình nên mình không cải thiện tiếp.
