Nhãn dây cáp tùy biến (Configurable Cable Label)

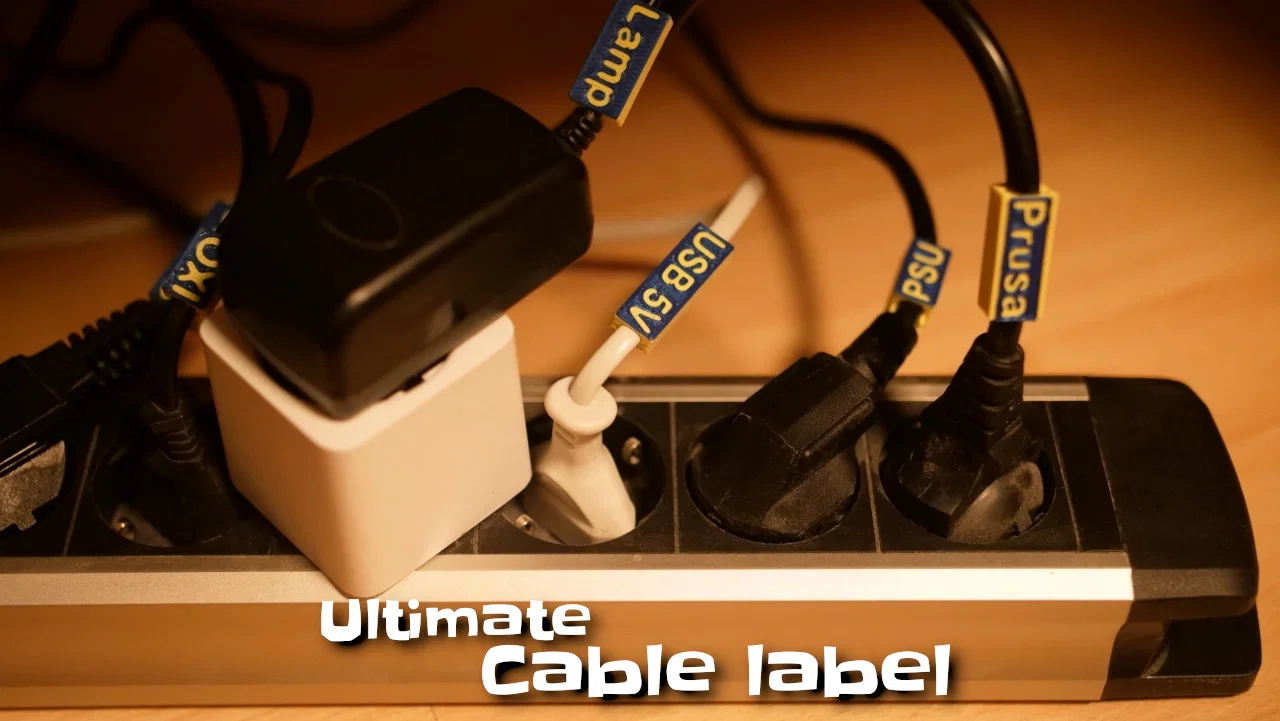

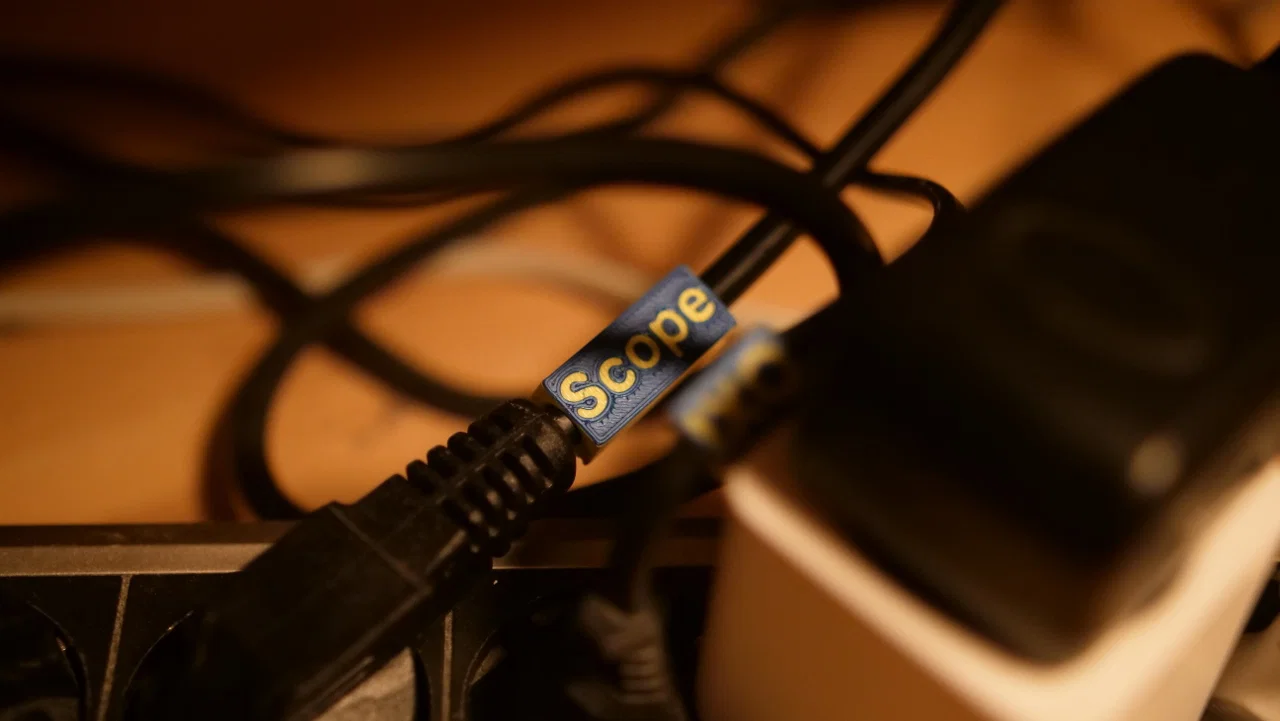

Nhãn dây cáp dạng configurable, print-in-place, tự khóa (self-locking). Bạn có thể chỉnh nội dung chữ hiển thị và đường kính dây cáp. Chỉ cần đổi màu 1 lần để chữ nổi bật ở cả hai mặt.

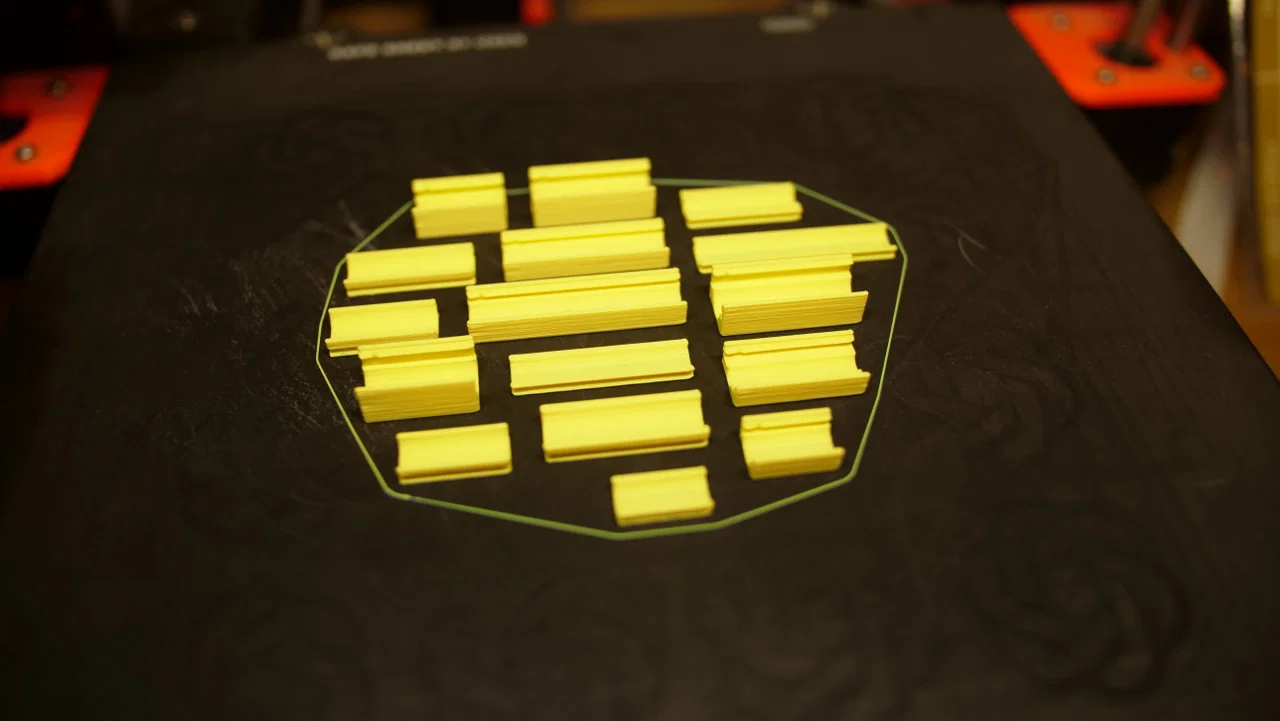

In rất nhanh và bạn có thể in nhiều nhãn trong một lần.

Ý tưởng chung cho kiểu nhãn trượt (slide-on) là của ThomPatterson, xem trong mẫu rất hay của bạn ấy. Mình thiết kế lại một phiên bản mới bằng OpenSCAD (để dễ “nhúng” chữ vào file STL), nhằm giảm lượng filament cần cho mỗi nhãn, có thêm tuỳ chọn cho dây cáp oval (ở EU gặp khá nhiều) và tổng thể ôm dây sát hơn.

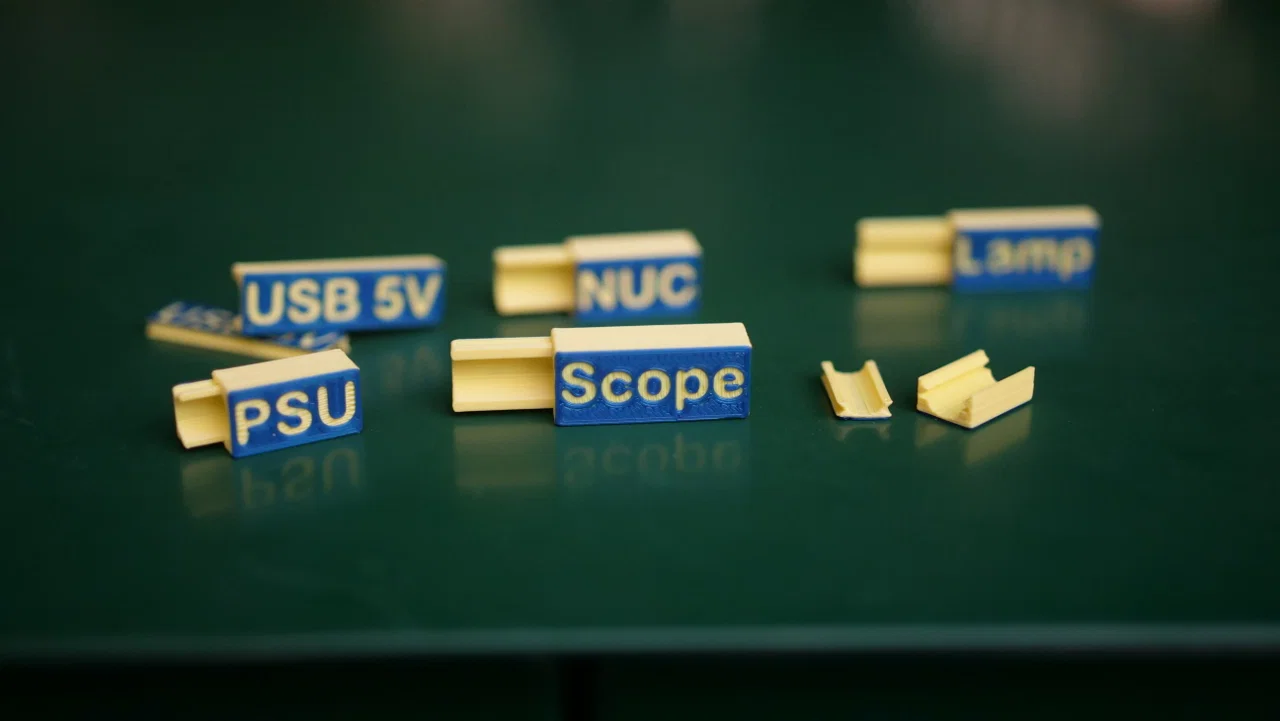

Có sẵn STL cho:

• Prusa
• PSU
• Lamp
• USB hubs
• Bosch IXO
• Shredder (tiết diện cáp oval kiểu EU thường gặp)
• Intel NUC
• Oscilloscope
• Cat6
• … và bạn có thể tự tạo bằng OpenSCAD:

Tùy biến (Customizing)

Tên và đường kính dây cáp đều configurable.
Để tùy biến, bạn vui lòng:

• cài bản mới nhất develop snapshot của OpenSCAD trên máy tính
• bật “textmetrics” qua Edit → Preferences → Features → textmetrics
•
• làm theo phần hướng dẫn tùy biến chi tiết bên dưới hoặc xem hướng dẫn chi tiết hơn.

In & gắn lên dây (Print & attach)

Mẫu này không cần support.

Chỉ cần đổi màu 1 lần, ở 0.6mm, để chữ nổi bật như hình phía trên. (Vì hai nửa được in cùng lúc, cả hai đều hướng “xuống” với phần chữ)

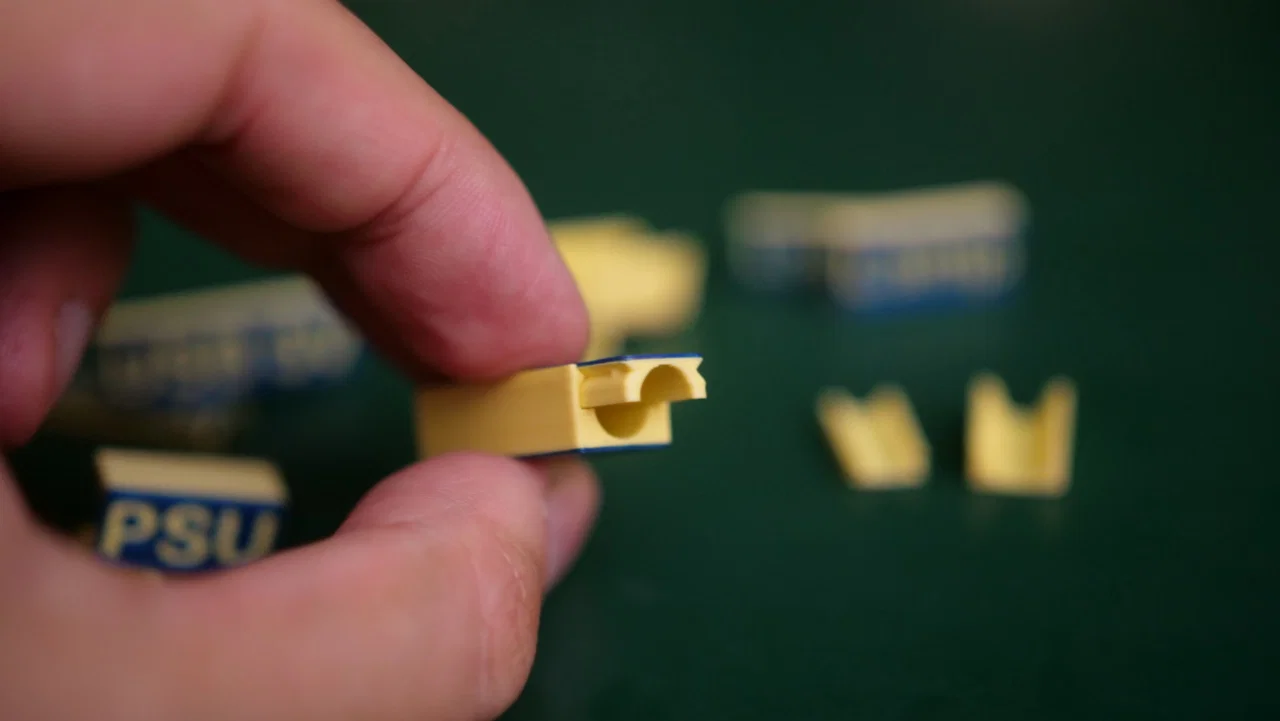

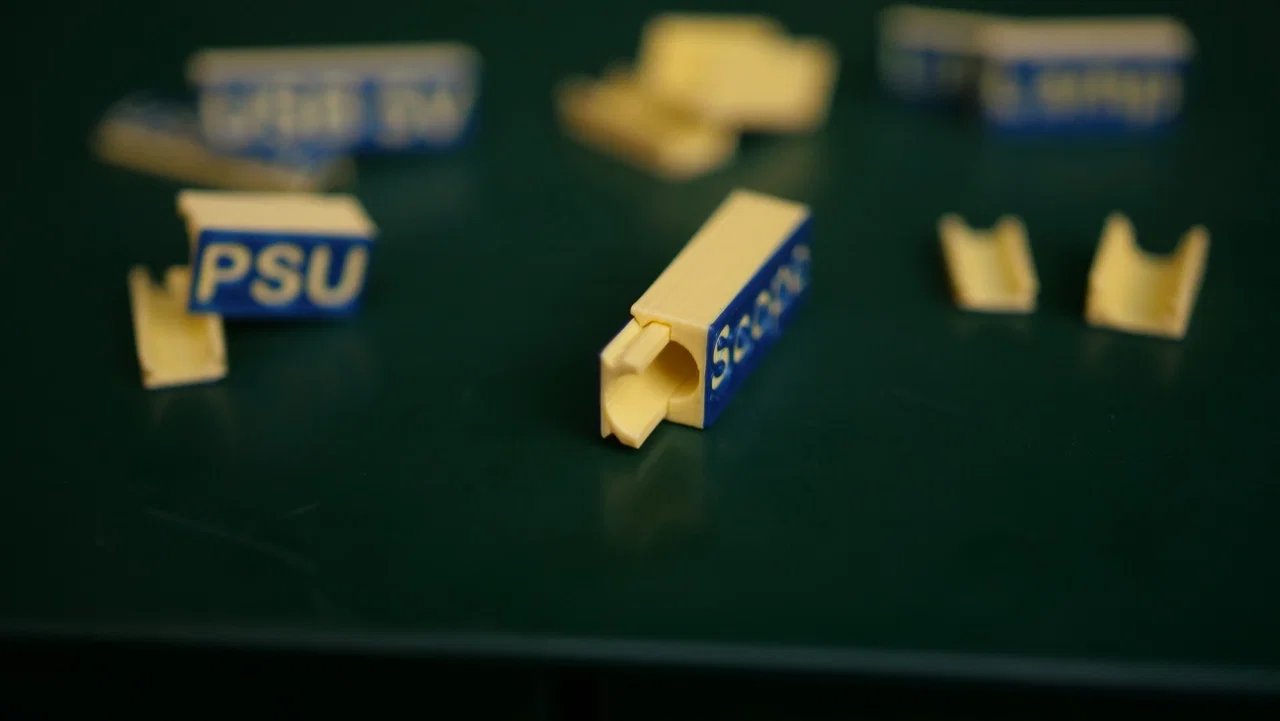

Sau đó, đặt phần dưới ôm quanh sợi cáp và trượt phần trên vào để khóa nhãn lại. Lưu ý cho cái chỗ lõm nhỏ (identation) nằm “ở phía cuối” khi trượt phần trên vào.

Chia sẻ bản in của bạn (Share your make)

Nếu bạn chụp được hình bản in thực tế, vui lòng “Comment” và đính kèm hình. Mình rất muốn xem mọi người dùng nó ngoài thực tế như thế nào!
Ngoài ra cũng mong bạn để lại đánh giá bằng sao. Nếu chưa thấy mục đánh giá, nhớ tải model khi đang đăng nhập; sau một thời gian thì tuỳ chọn rating sẽ hiện ra.

Lời cảm ơn (Thanks)

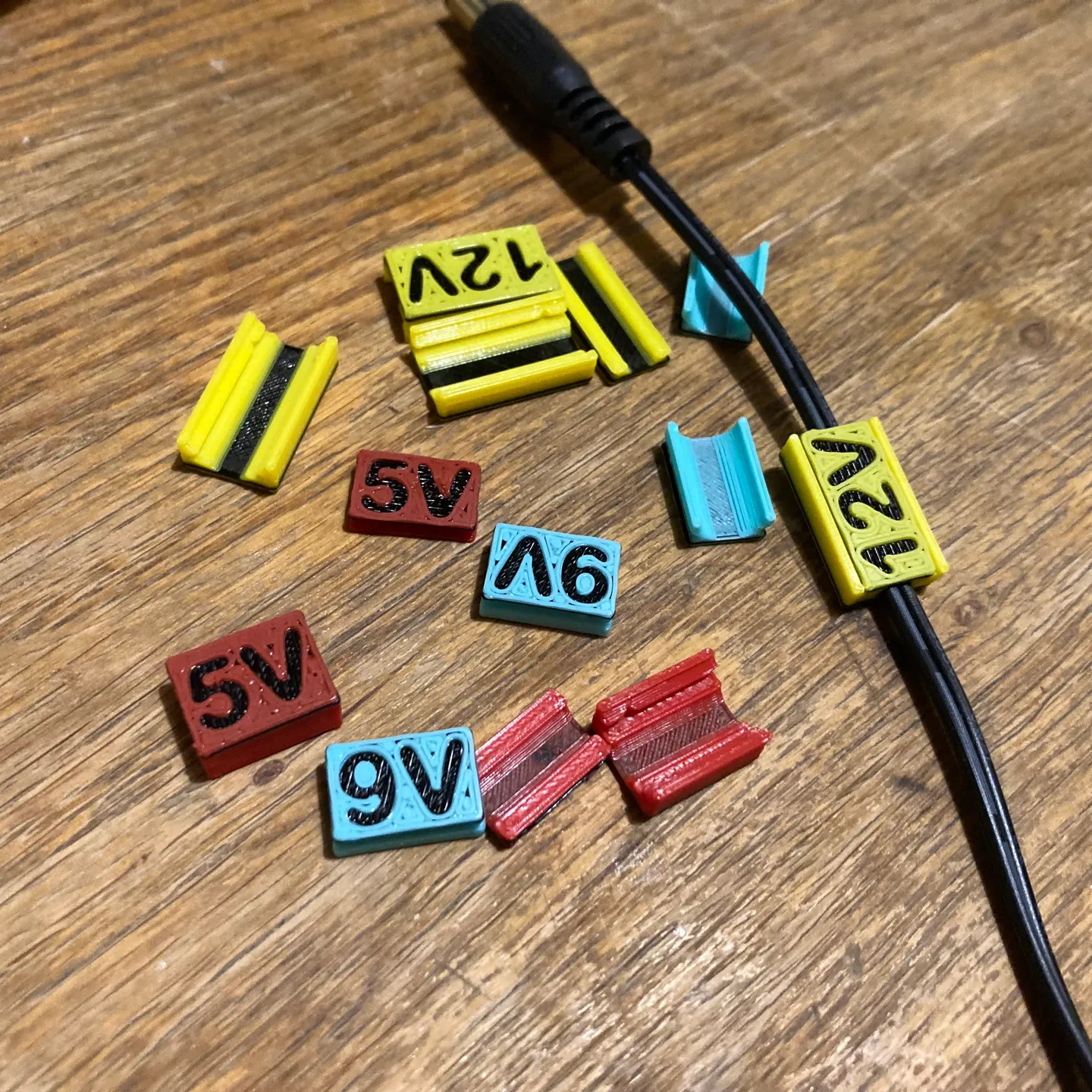

Cảm ơn krupkaj vì đã cung cấp hình các nhãn dây 5V, 9V, 12V.

Các mẫu khác (Other models)

Có nhiều mẫu dạng chữ configurable khác, như , , , , , , và . Bạn cũng có thể xem các mẫu configurable như , , và . Ngoài ra còn có hữu ích và .

Mời bạn xem toàn bộ customizable creations của mình. Có các mẫu dạng chữ configurable như , , , , , , , và . Bạn cũng có thể xem các mẫu configurable như , , và . Ngoài ra còn có hữu ích và .
Hoặc bạn có thể xem tất cả tác phẩm của mình.

Chúc bạn in vui!

Hướng dẫn tùy biến chi tiết (Detailed customizing instructions)

• Tải bản mới nhất của OpenSCAD (xem mục "Development snapshots" tại: (https://www.openscad.org/downloads.html) )
• Tải file "Ultimate_Cable_Label_Vx.scad" từ đây.
• Mở file .scad bằng OpenSCAD.
• Đảm bảo đã bật “textmetrics” trong OpenSCAD (bắt buộc cho model này):
  Vào: Edit → Preferences → Features → textmetrics
• Chỉnh các biến theo ý bạn:
  • Để hiện customizer, trong menu "View" của OpenSCAD, tuỳ chọn [Hide customizer] phải bỏ chọn.
  • Hoặc chỉnh biến trực tiếp trong code: các biến nằm ở đầu file .SCAD:
    Đổi đường kính cáp; nếu dây oval thì có thể đặt đường kính “cable_flat” nhỏ hơn đường kính đầu tiên. Đặt đoạn text sẽ hiển thị trên nhãn:
      cable_dia=6.6;
      cable_flat=cable_dia;
      text="Prusa";
• Nhấn "F5" để xem preview nhanh.
• Nhấn "F6" khi bạn đã ưng preview. Lúc này OpenSCAD sẽ render hình học và sẽ mất một chút thời gian.
• Nhấn "F7" để lưu hình học ra file .STL.
• Slice và in file .STL.

Một vài cách xử lý nếu bạn gặp vấn đề với OpenSCAD:

1. OpenSCAD không tìm thấy font bạn chọn trên PC.

• Nếu bị thiếu font trong OpenSCAD, bạn có thể tải từ google: http://www.google.com/fonts
• Ví dụ font "Bangers" ở đây: https://fonts.google.com/specimen/Bangers
• Cài các font bạn muốn dùng, rồi khởi động lại OpenSCAD.

2. OpenSCAD không nhận font mới cài trong C:/Windows/Fonts.

• Nếu font mới vẫn không hiện, hãy chép file TTF của font vào C:\Program Files/OpenSCAD/fonts/Liberation-2.00.1/ttf rồi khởi động lại OpenSCAD.
• Hoặc chép vào C:\Program Files/OpenSCAD/fonts/Lib
