Ngàm treo bàn/tường cho Focusrite Scarlett 8i6

Thiết kế

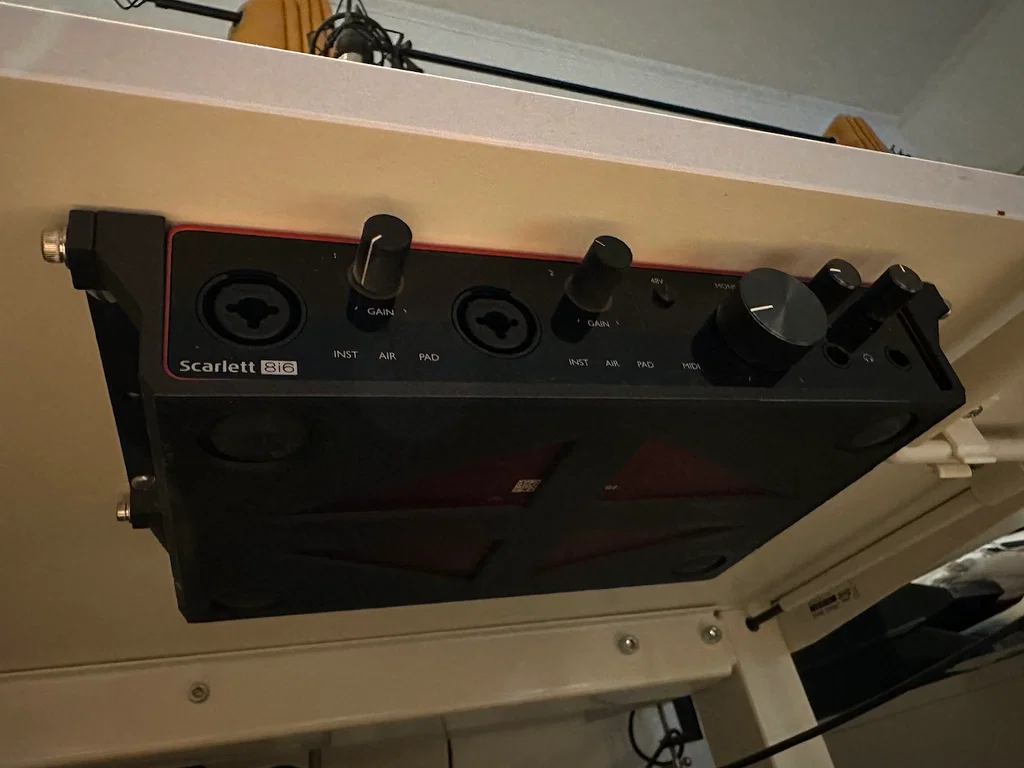

Mẫu này dùng để cố định Focusrite Scarlet 8i6 ở bên dưới mặt bàn hoặc bắt lên tường.

Có khá nhiều thiết kế khác nhau, nhưng mình muốn một kiểu chặn được việc xê dịch tới–lui và phần hai bên được nối với nhau ở phía dưới, nên mình thiết kế mẫu này.

Mẫu cũng in rất dễ, không cần support!

Thông tin hữu ích

Bốn chân cao su màu đen trên con 8i6 của mình có vẻ cách mép hơi khác nhau một chút, nên nếu các máy khác cũng vậy thì để vào ngàm (bracket) chuẩn nhất sẽ chỉ có đúng một chiều.

In 3D

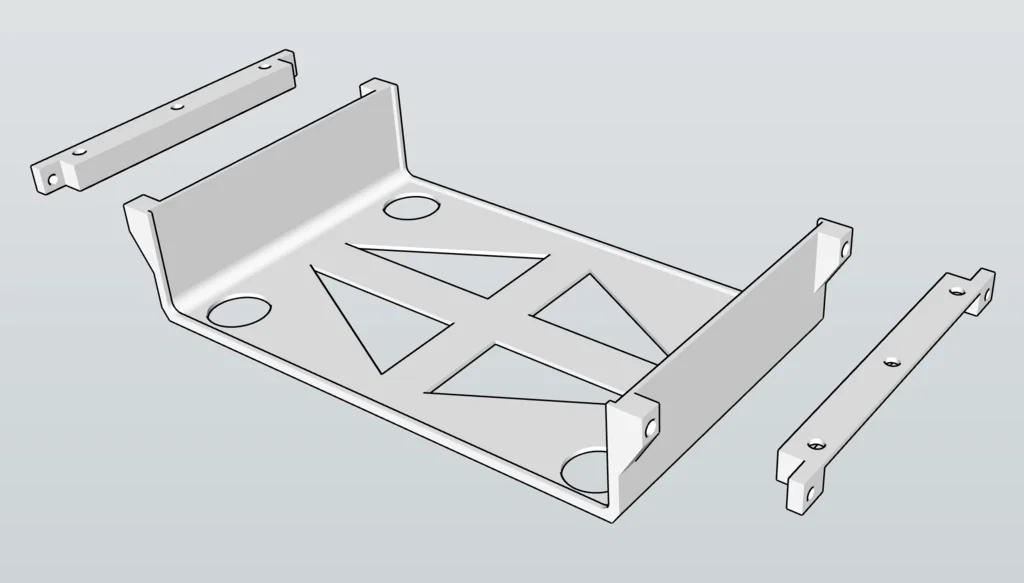

Bạn cần 1 main bracket và 2 side bracket để lắp hoàn chỉnh. Dung sai (tolerance) đủ ổn để lắp với thiết lập in tiêu chuẩn và layer height 0.2mm hoặc tốt hơn.

Tất cả chi tiết đều được thiết kế để in không cần support nếu đặt đúng hướng. PLA dùng ổn với mình.

Lắp ráp & Gắn lên bàn/tường

Cần lắp 4 insert ren M4 (threaded inserts) vào main bracket, rồi gắn các side bracket bằng 4 vít M4x12 kèm washer.

Mỗi bên có 3 lỗ để bắt vít cố định lên mặt bàn, đường kính 5mm. Mình chỉ dùng 2 lỗ mỗi bên.
