Nắp chụp que đo đồng hồ vạn năng (Multimeter probe caps)
Bộ nắp chụp bảo vệ que đo multimeter gồm bản ngắn và dài, phù hợp probe dài ~42 mm hoặc probe ngắn ~33 mm (collar 14.5–15 mm). Có bản cho PLA/PETG và bản cho TPU; có thể cần scale để vừa khít.
Mô tả

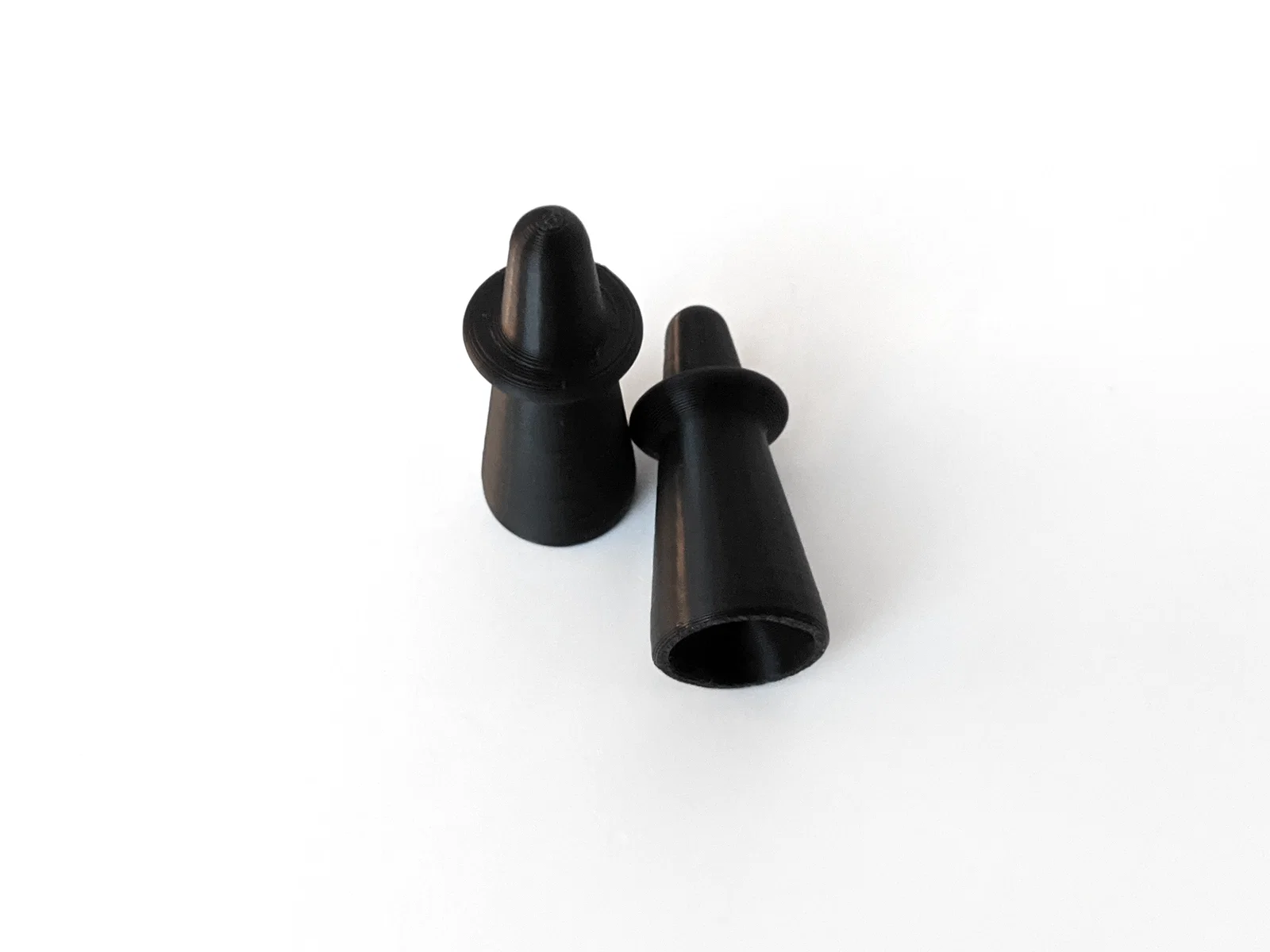

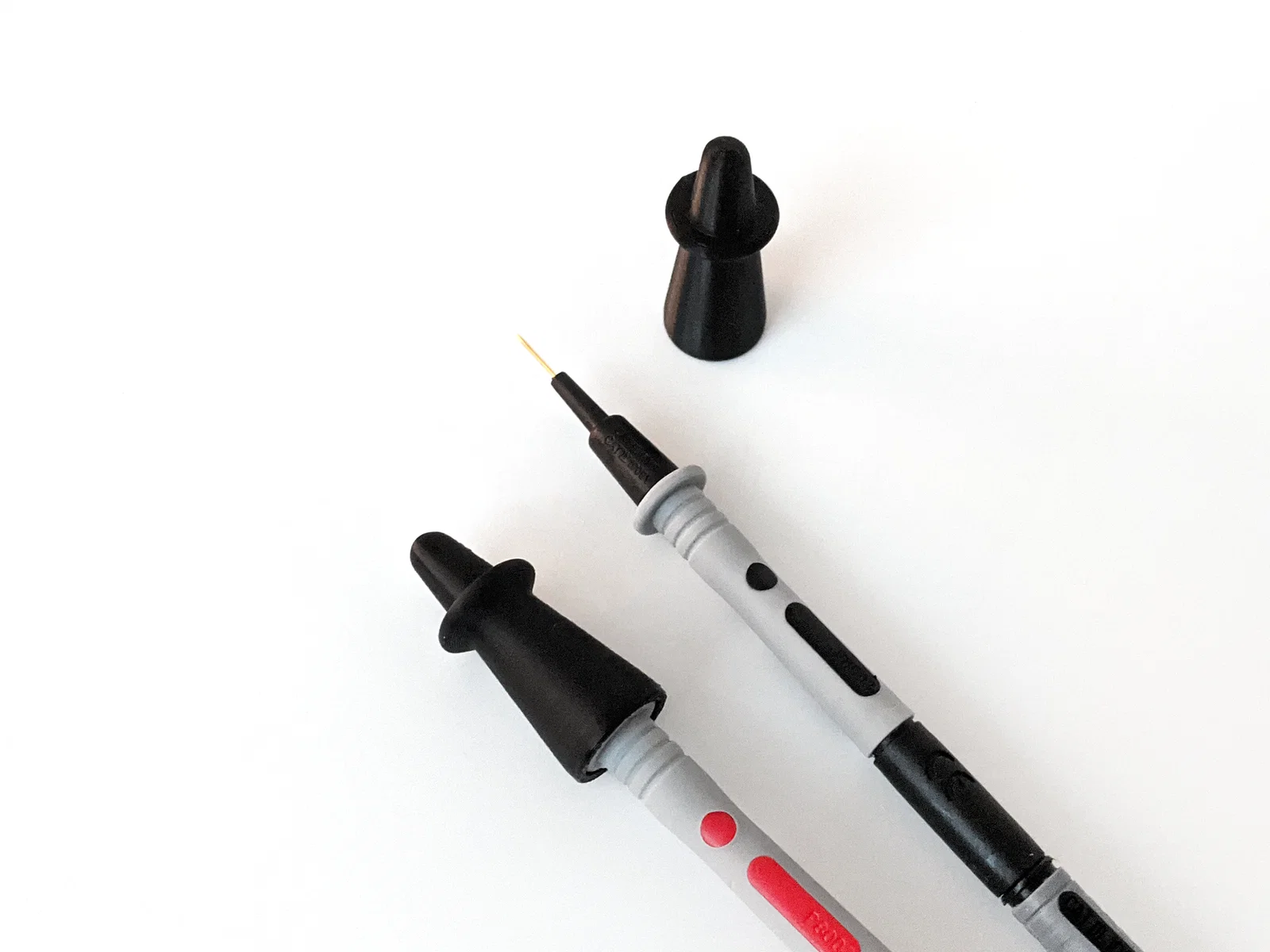

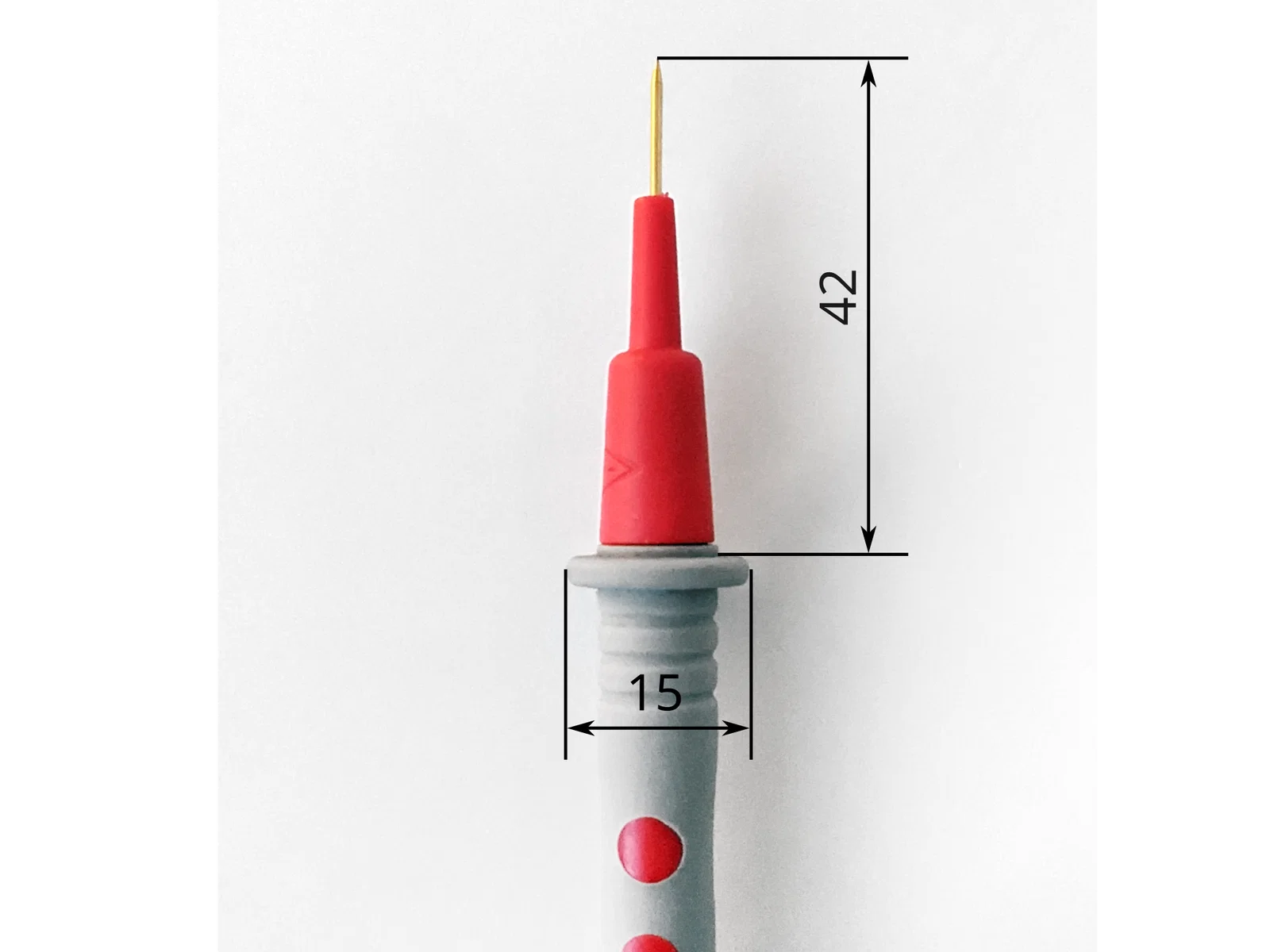

Nắp bảo vệ cho que đo (probe) của đồng hồ vạn năng (multimeter), gồm 2 phiên bản: ngắn và dài. Nắp có sẵn cho loại que dài đầu nhọn (~42 mm tính từ vòng chặn/collar tới mũi) và loại que ngắn phổ thông (~33 mm tính từ collar tới mũi), với đường kính collar phổ biến 14.5 - 15 mm (xem hình để tham khảo bản phác thảo).
Thiết kế có 2 phiên bản: một bản cho vật liệu cứng như PLA và PETG, và một bản cho vật liệu dẻo như TPU. Khác biệt chính giữa hai bản này là độ sâu của phần kẹp (clip) ở chân nắp. Tùy theo đường kính collar của que đo bạn đang dùng, có thể bạn cần scale nắp để fit vừa khít. Thay đổi 1% scale theo trục X và Y sẽ làm thay đổi 0.16 mm đường kính trong.
Cài đặt in (Print settings)
- Chiều cao lớp (Layer height) 0.2 mm
- Độ rộng line (Line width) 0.4 mm
- 4 đường tường (wall lines)
- 5 lớp top & bottom
- Không cần support
Thời gian in ước tính @ 60 mm/s: Dài 0:25 h / Ngắn 0:15 h
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
