Giá treo pipette linh hoạt dạng mô-đun (Adaptable Pipette Holders)

Giá treo pipette

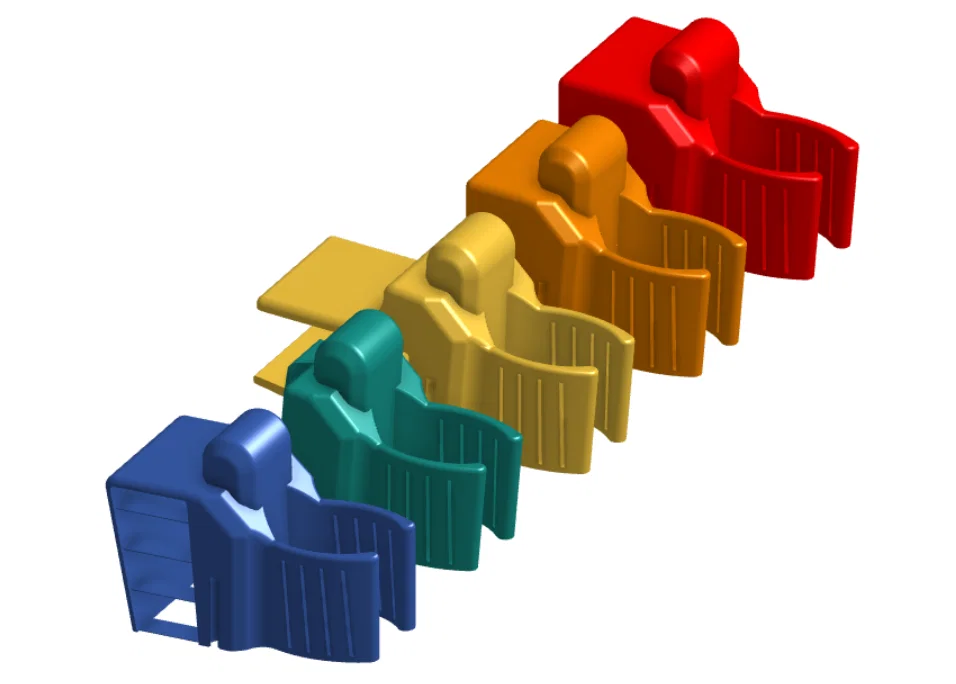

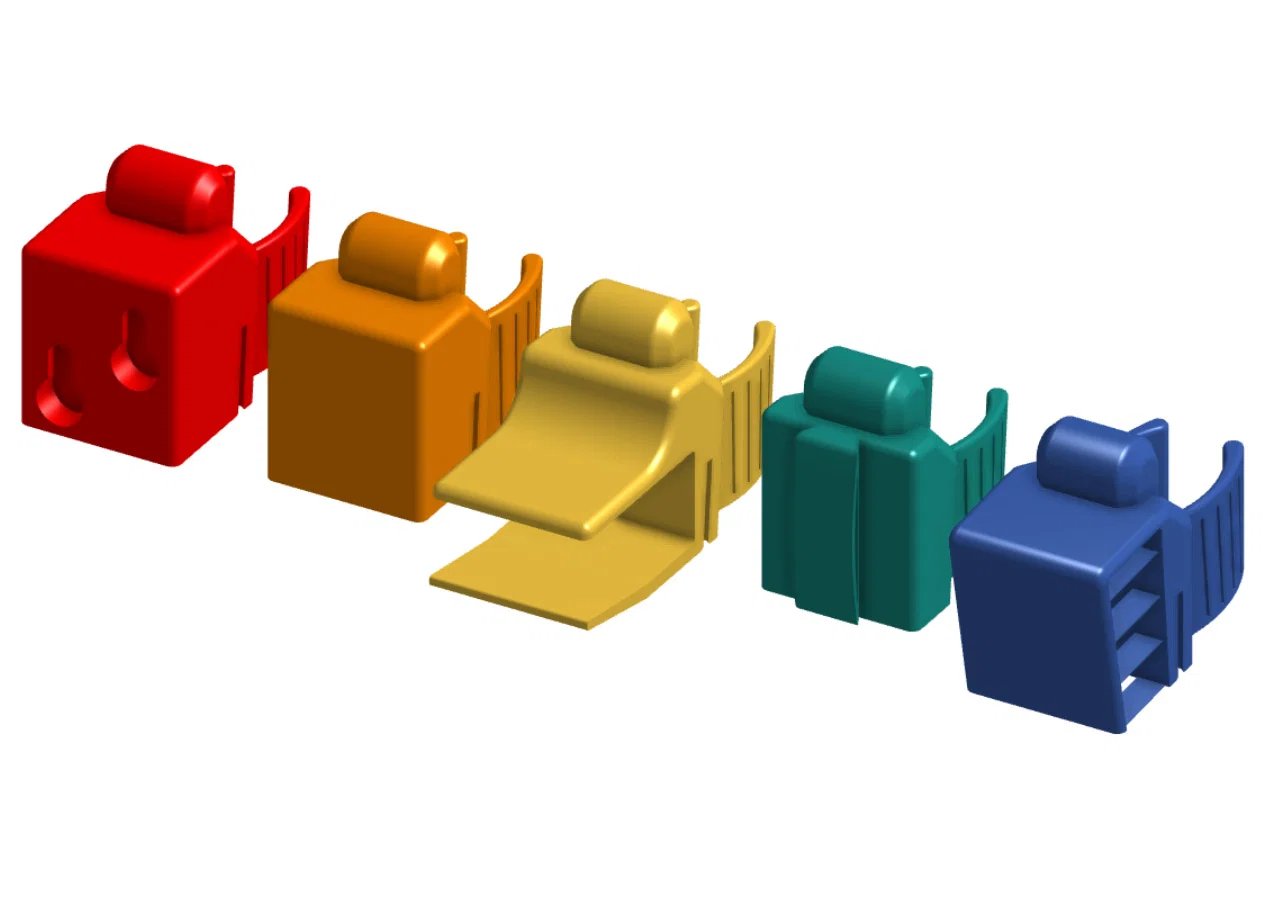

Bộ giá treo dạng mô-đun này được làm ra để chịu được điều kiện địa chấn ở Chile và là một loại giá treo pipette dễ dùng cho nhu cầu chung. Bên mình đã thiết kế nhiều phiên bản khác nhau, tất cả đều có sẵn tại đây, để bạn tùy chỉnh cho phù hợp với đa số kệ và bề mặt. Nếu bạn muốn tự tạo phiên bản của riêng mình, cứ thoải mái truy cập mẫu CAD online, nơi bạn có thể copy và chỉnh sửa các file gốc.

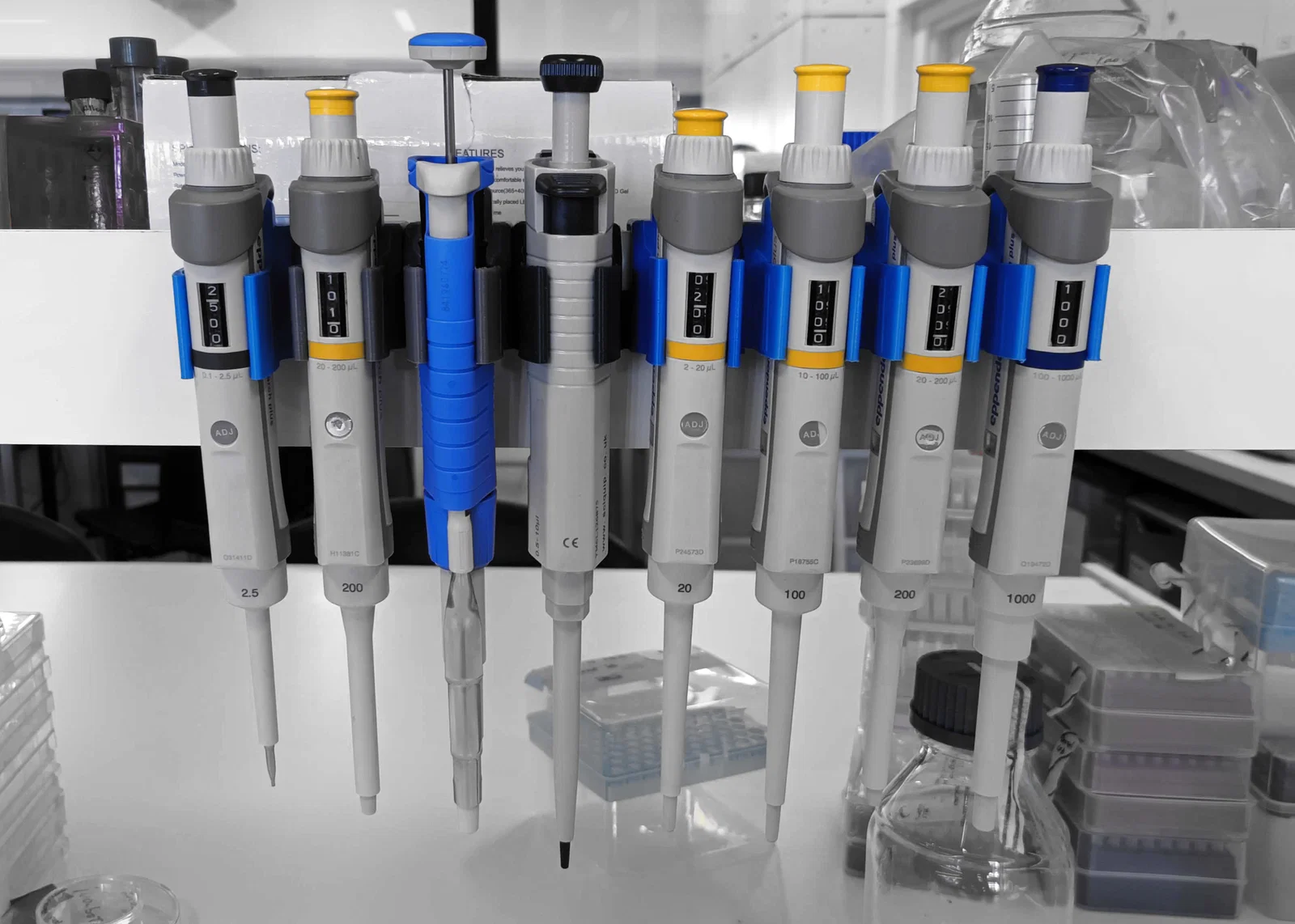

Các khay/giá treo có thể cắm nối vào nhau bằng các connector bên hông, tạo thành những bộ mô-đun tùy theo nhu cầu sử dụng.

Mẫu 3D được tạo bằng Onshape. Nếu bạn muốn biết cách dùng phần mềm này, xem hướng dẫn YouTube của bên mình.

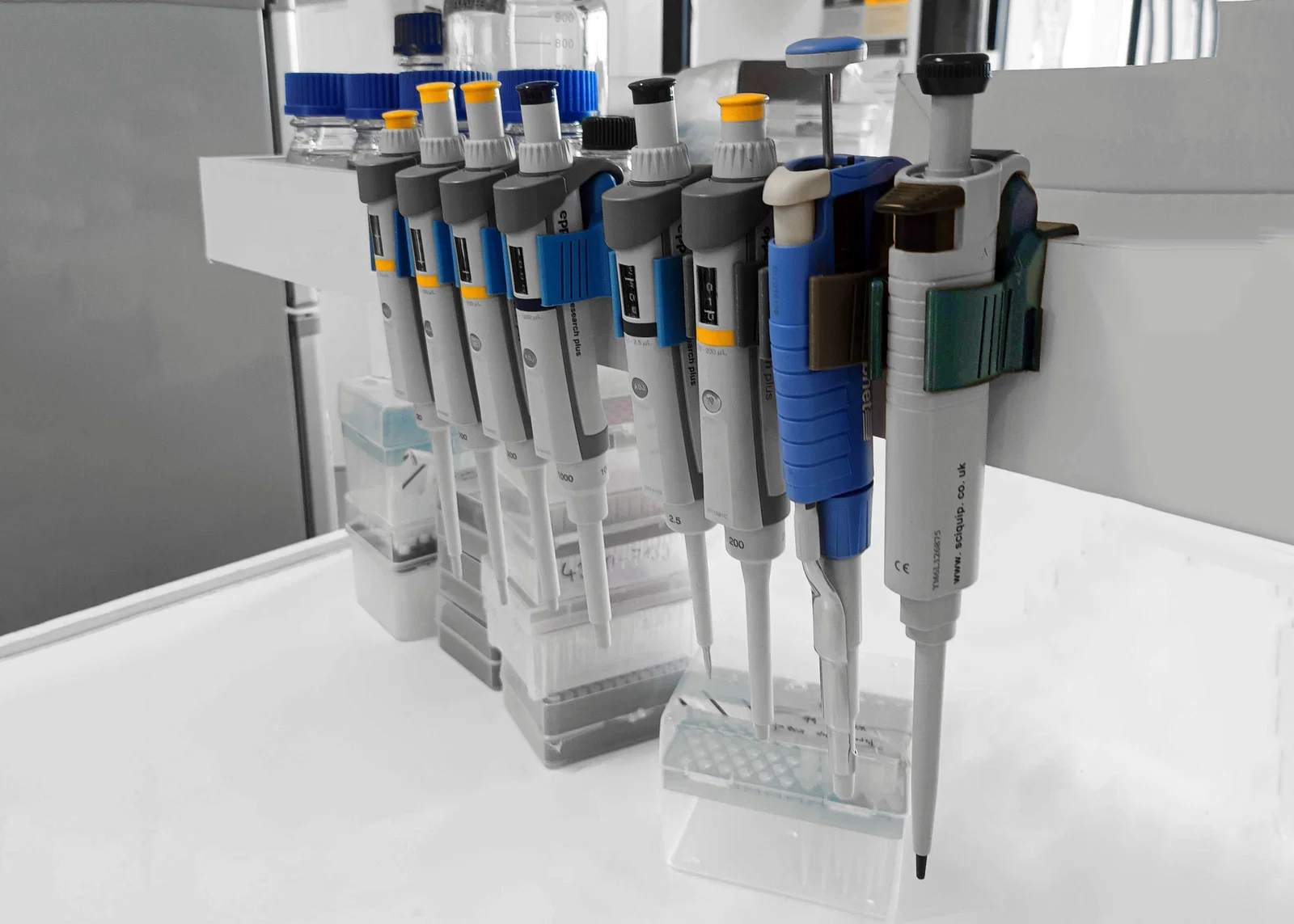

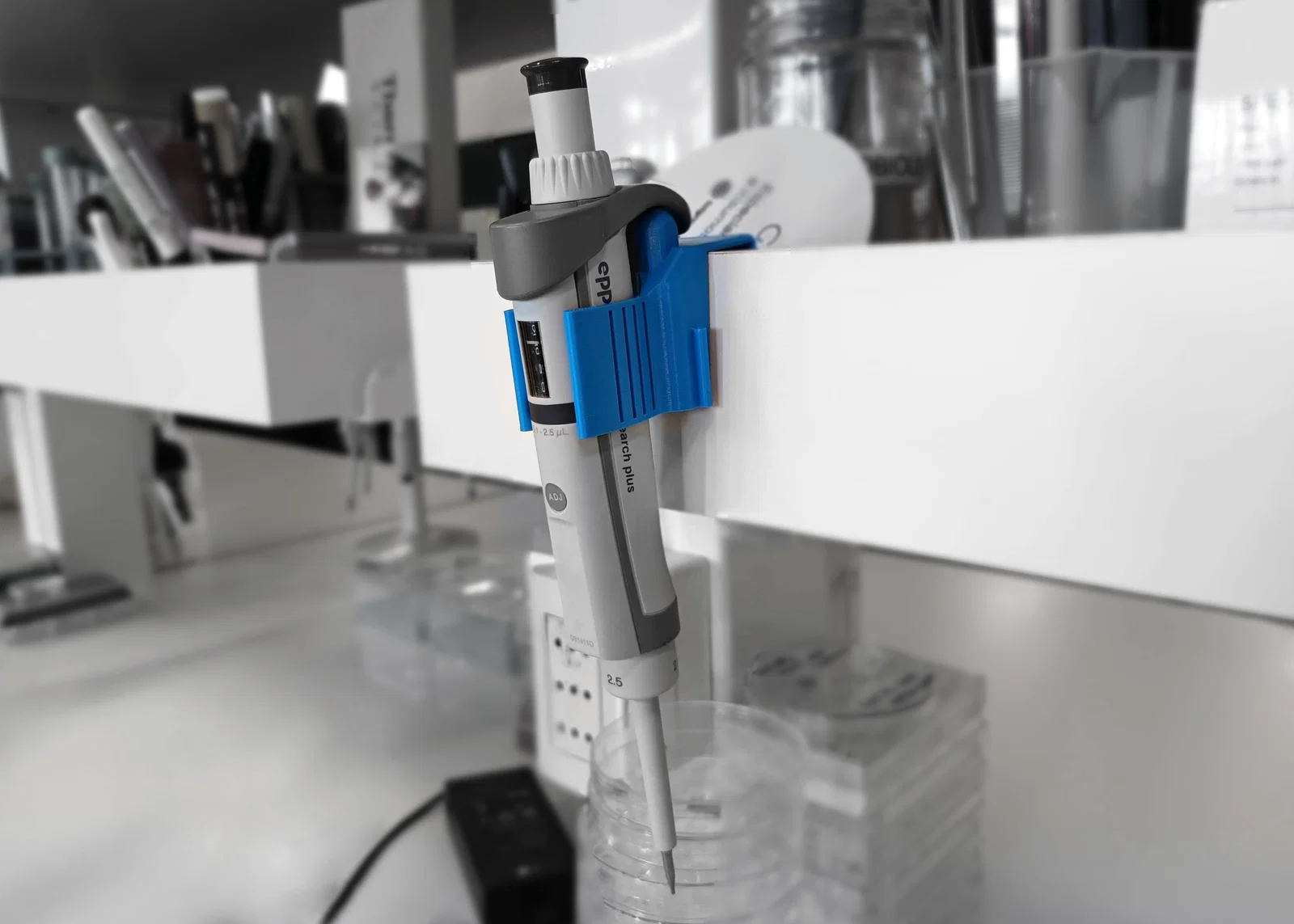

Dụng cụ phòng lab này được thiết kế để treo/gắn gần như mọi loại pipette, chia thành ba nhóm Type A, B và C như bên dưới, nhằm tương thích với các thương hiệu mà tụi mình có thể tiếp cận. In với filament PLA và PLA+ đều cho kết quả rất ổn.

Thiết kế và kiểm thử bởi Tobias Wenzel, Rafael Kaempfer, và Matías Hurtado Labarca như một phần của dự án LIBRE hub.

Một số thương hiệu dùng được với bộ này:

• Type A:
  • Eppendorf
• Type B:
  • Rainin
  • Axygen
  • Thermo
• Type C:
  • Corning
  • Labnet
  • Gilson (kèm hanger của nó)
  • Discovery
  • DragonMED

Giá trị Onshape cho các loại pipette:

Type A:

Hanger Pin Ø

15 mm.

Elipse Width

22 mm.

Elipse Length

33 mm.



Type B

Hanger Pin Ø

18 mm.

Elipse Width

23.5 mm.

Elipse Length

39 mm.



Type C

// Với loại cuối này, bật mục "Off-Centered"

Hanger Pin Ø

22 mm.

Elipse Width

26 mm.

Elipse Length

43 mm.
