Hộp lưu trữ tất cả trong một cho Pinecil (Pinecil All in One Storage Box)

Mình mua Pinecil v2 để thay cho cây Ersa Tip 260 mình xài lâu nay vì nó bắt đầu cồng kềnh, khó thao tác.

Nhất là lúc mình chỉ cần hàn 4 sợi dây vào một con ESP32 rồi nhét vô cái vỏ in 3D nhỏ xíu.

Vì muốn thử dùng heatset inserts, mình nhớ tới Pinecil với bộ tip thay được.

Mình mua Pinecil và heatset inserts từ CNC Kitchen nhưng rồi nhận ra là cần một giải pháp để khỏi làm thất lạc đồ khi có lúc 3 tháng liền không đụng tới.

Lục qua vô số thiết kế và ý tưởng, mình bắt đầu thấy là mình cần một giải pháp riêng.

Vậy nên mình remix những thứ mình thích lại thành cái hộp này.

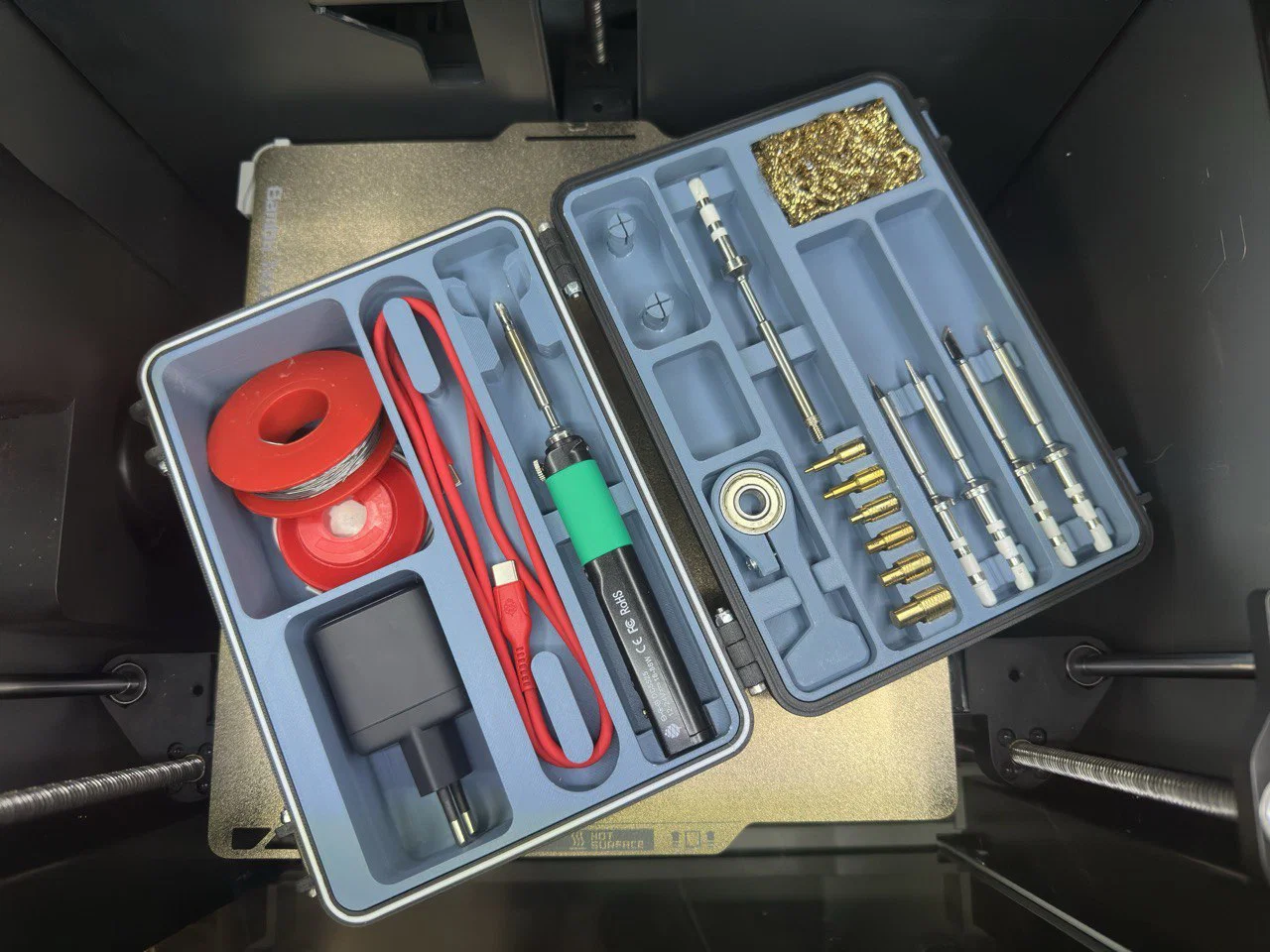

Cái hộp chứa được các món sau:

• Pinecil v2 Soldering Iron
• Cáp USB 1m
• Anker 65W Nano Charger
• Thiếc hàn, wick và một ít dây lặt vặt phòng khi cần
• CNC Kitchen Heatset Insert Tip-Set
• Pinecil Tip Set 3 (Short Gross)
• Bông/bùi nhùi kim loại để vệ sinh tip

Nhờ vậy mình gom mọi thứ vô một chỗ, khỏi bị thất lạc lẻ tẻ theo thời gian.

Yêu cầu

Phần insert cho heatset được làm bởi irwtdvoys và fit hoàn hảo với inserts và tip của CNC Kitchen. Lưu ý nếu bạn dùng loại inserts khác. Nếu chưa chắc, hãy slice in thử một đoạn để test fit trước khi in cả cụm insert!

Phần hardware cần có ngoài filament và máy in:

• 6x bulông M3x25mm
• 1x bulông M3x15mm cho phần Iron-Holder
• 6x tán M3 (loại khóa nếu có, hoặc dùng Loctite)
• Bạc đạn 608 cho Pinecil-Holder để khỏi làm chảy nhựa
• Tùy chọn: một ít TPU làm gasket
• Keo để dán cố định top insert
• Một ít băng keo giấy (painters tape) để phần đáy khít mà không cần dán chết

Hướng dẫn in

In sao cũng được. Mình chọn Aligned Rectilinear Infill vì mấy chi tiết này đâu cần chịu lực kiểu “giữ cái xe khỏi rơi xuống vực”, với lại nó giúp con Bambu Lab X1C đỡ rung bần bật khi dùng Gyroid. Bạn cứ chọn kiểu infill nào cho ra kết quả đẹp nhất với máy của bạn.

Setting của mình: 3 Walls, 10% Rectilinear Infill. 4 Top & 4 Bottom Layers.

Dành cho bạn nào không dùng file Bambu-Project:

Phần bottom insert có một vùng rất lớn gần như toàn infill (khu vực bên dưới cây soldering iron). Mình đặt một negative-modifier ở đó với kích thước 48x172x27mm để khoét rỗng phần này. Vừa tiết kiệm vật liệu, vừa cho bạn chỗ cất bông thay thế hoặc ốc vít dự phòng nếu cần. Nhớ đảm bảo hướng bridge và khả năng bridging của máy bạn đủ ổn vì đoạn này khá lớn.

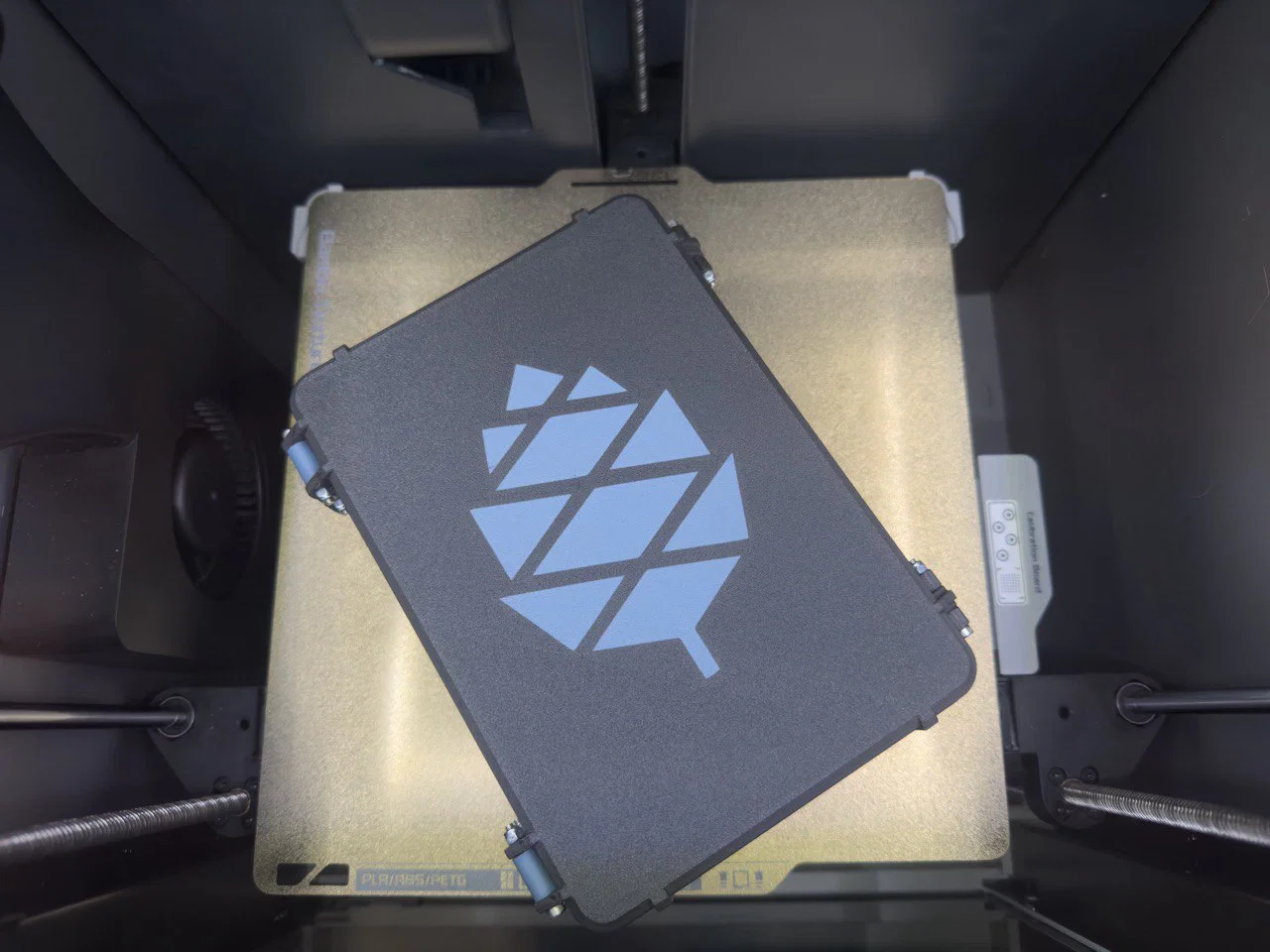

Phần nắp (lid) có logo Pinecil. Nếu bạn có máy hỗ trợ MMU, bạn có thể in nhiều màu theo ý để được inlay màu phẳng đẹp.

Phần gasket in bằng TPU. Tùy chỉnh setting cho phù hợp. Nếu không có TPU thì khỏi in cũng được, không ảnh hưởng gì nhiều.

Lắp ráp

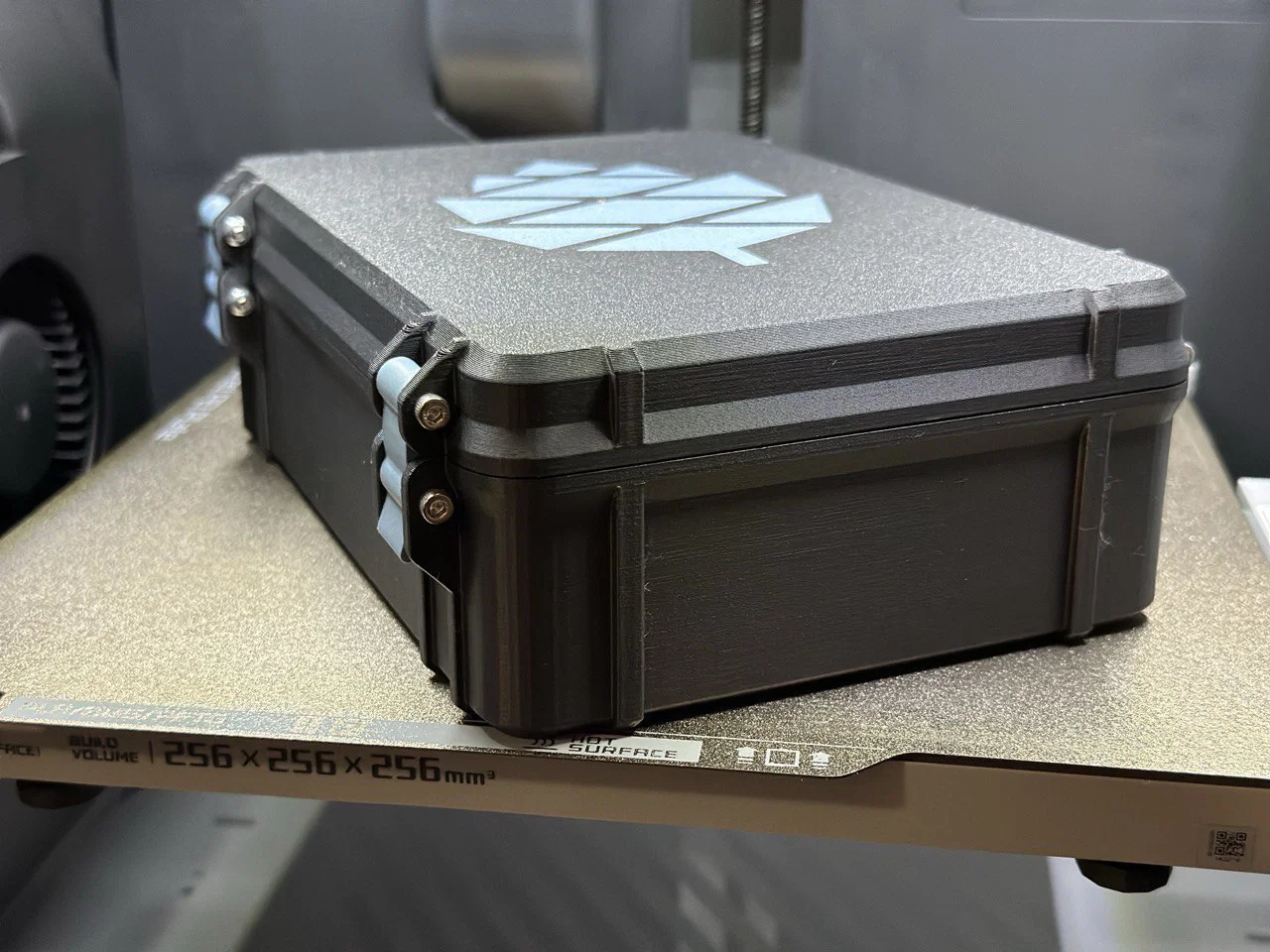

Khi lắp ráp bạn phải dùng bulông và tán (đúng kiểu quen thuộc của mấy rugged box của Whitey).

Mình chọn bulông M3x25 và đi chung với tán M3 loại lock-nut có vòng nylon. Bạn dùng tán thường cũng được, nhưng mình khuyên chấm thêm chút Loctite để khỏi tự tuột.

Dán top insert vào trong nắp trên để lúc mở hộp ra nó không rơi.

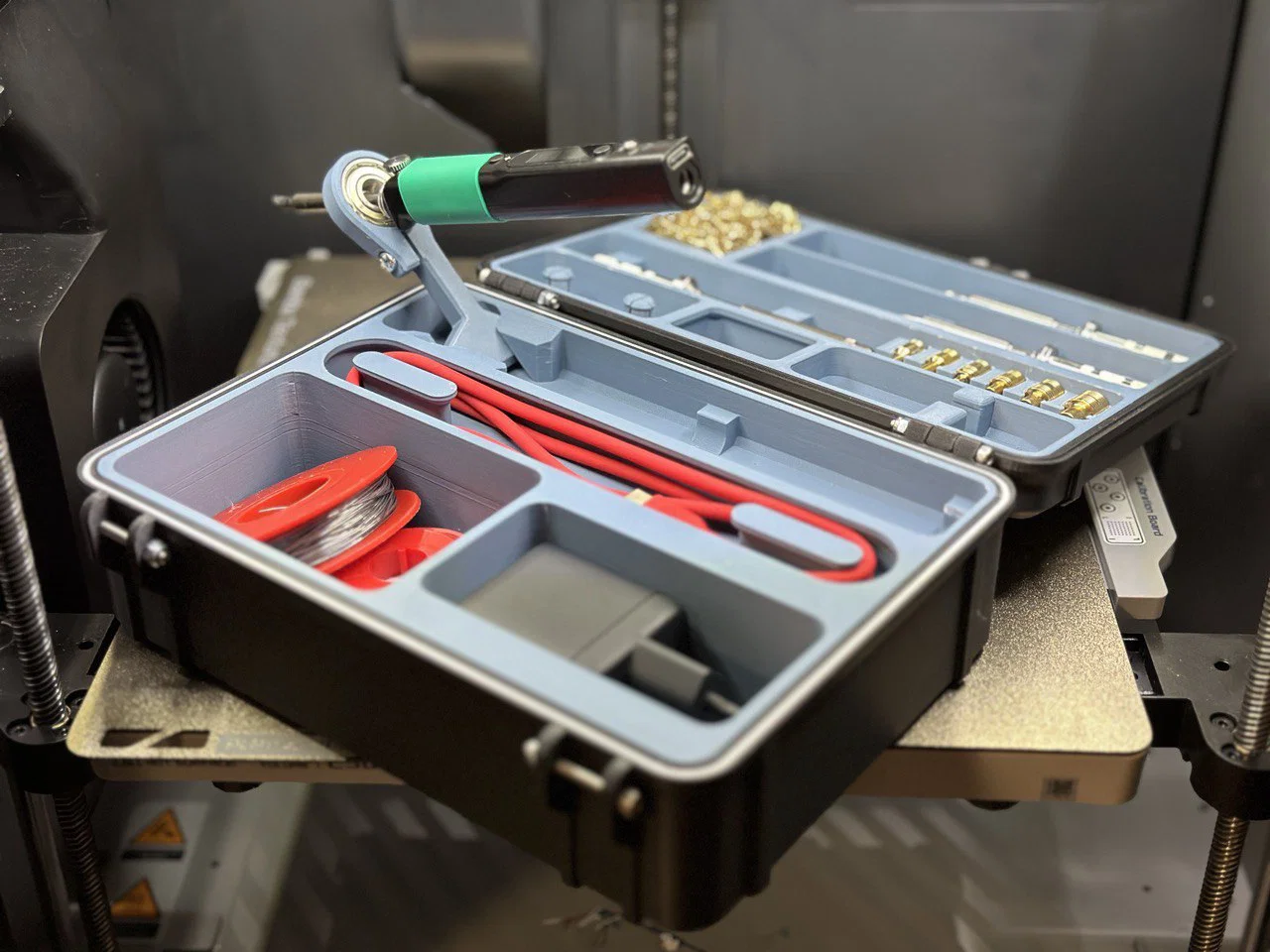

Quấn một ít painters tape quanh bottom insert (tổng 1–2 lớp) để nó vừa khít nhưng đừng quá chặt, vì còn phải tháo ra để mở ngăn chứa ẩn bên dưới cây soldering iron. Nếu bạn không in rỗng phần đó thì cứ dán chết insert này luôn cũng được.

Khoan/doa lại các lỗ cho latches bằng mũi khoan gỗ khi cần để bulông vào ngon, không làm nứt theo lớp. Lắp các latch theo đúng vị trí và đừng siết bulông quá tay.

Gắn gasket TPU (tùy chọn) rồi bỏ đầy đủ đồ hàn vô hộp.

Chúc vui!

Nhớ ghé xem và ủng hộ tất cả các tác giả của những mẫu tuyệt vời mà mình đã remix, và nói với họ là họ làm rất đỉnh nhé!
