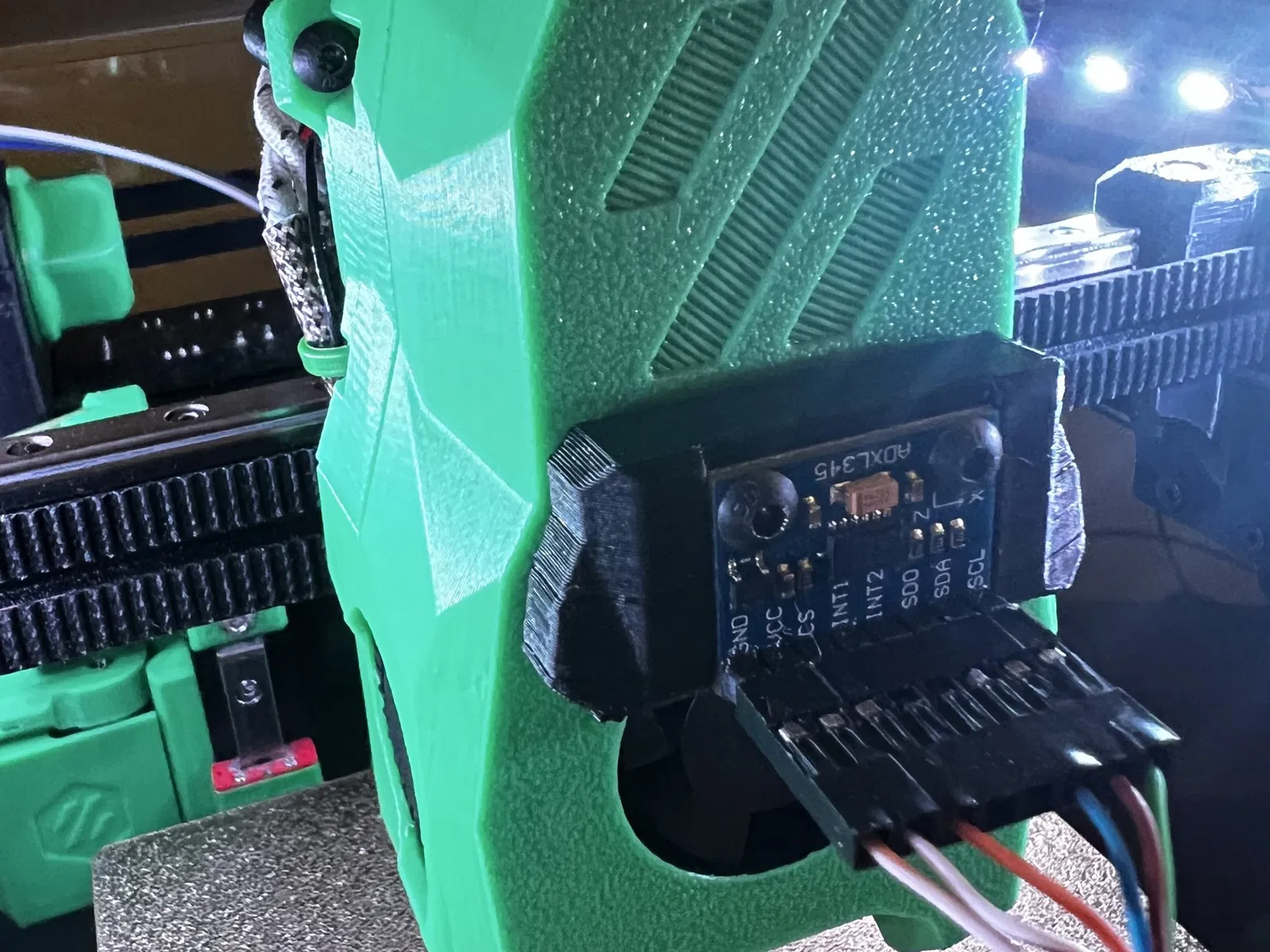

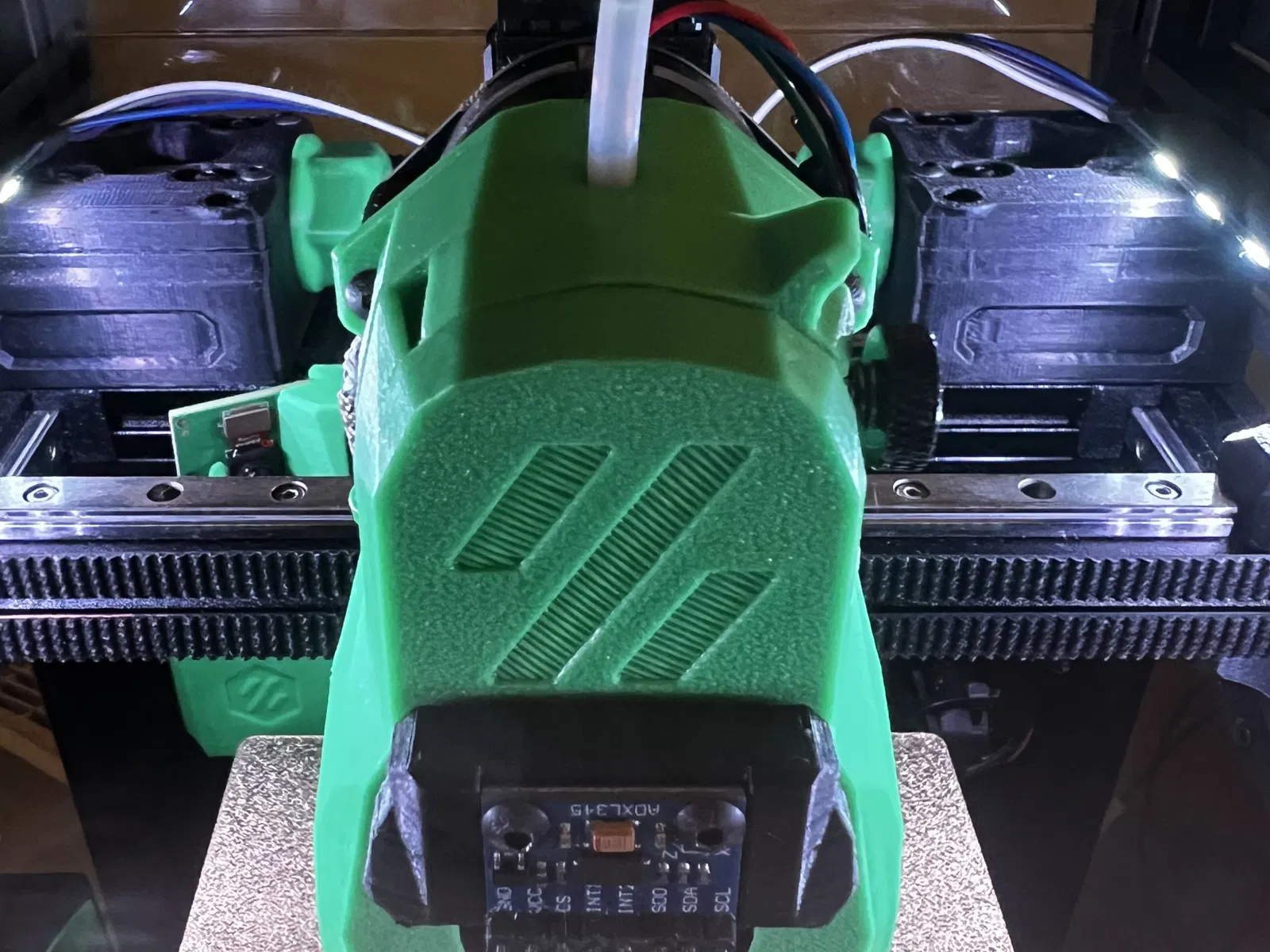

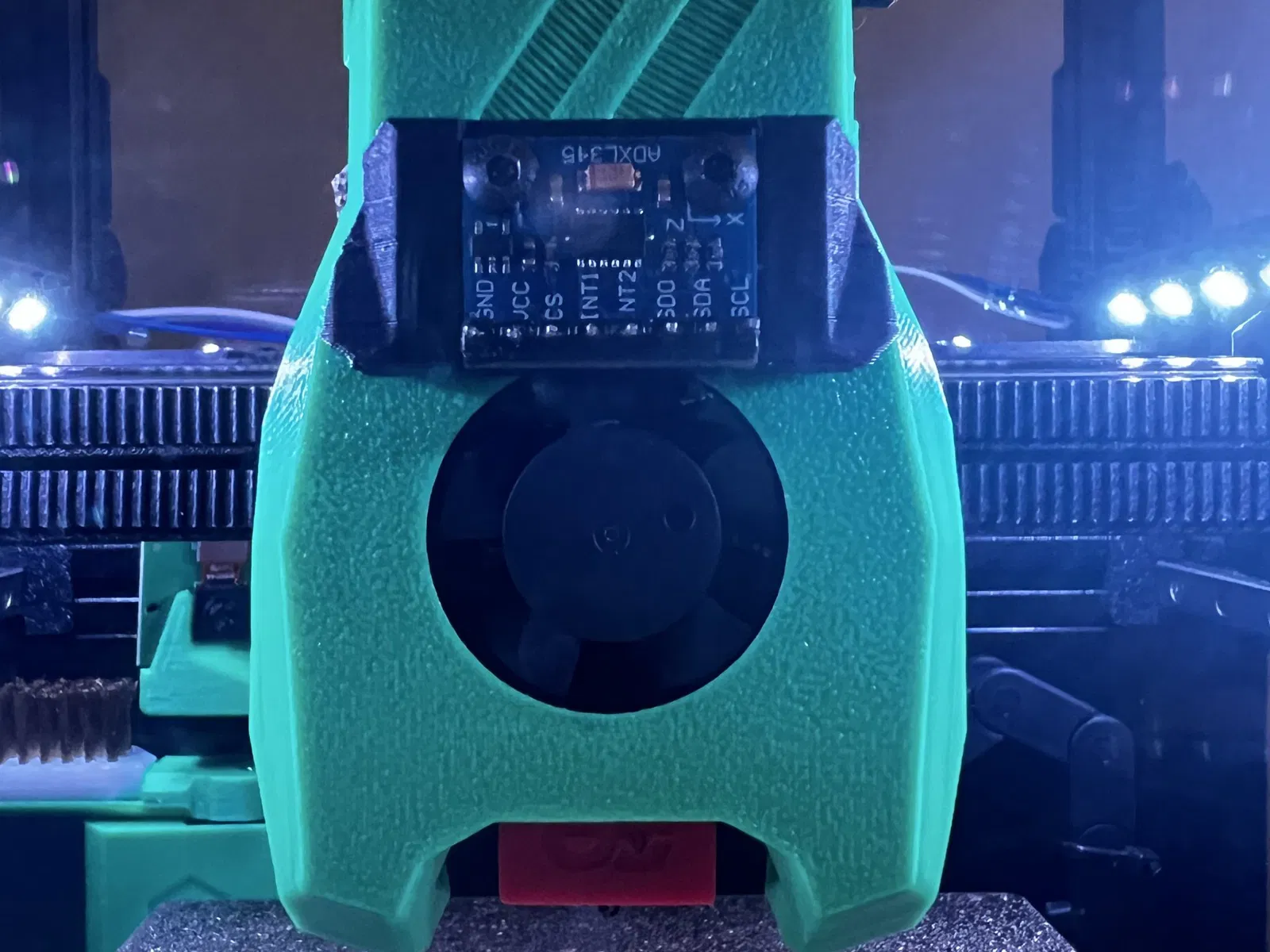

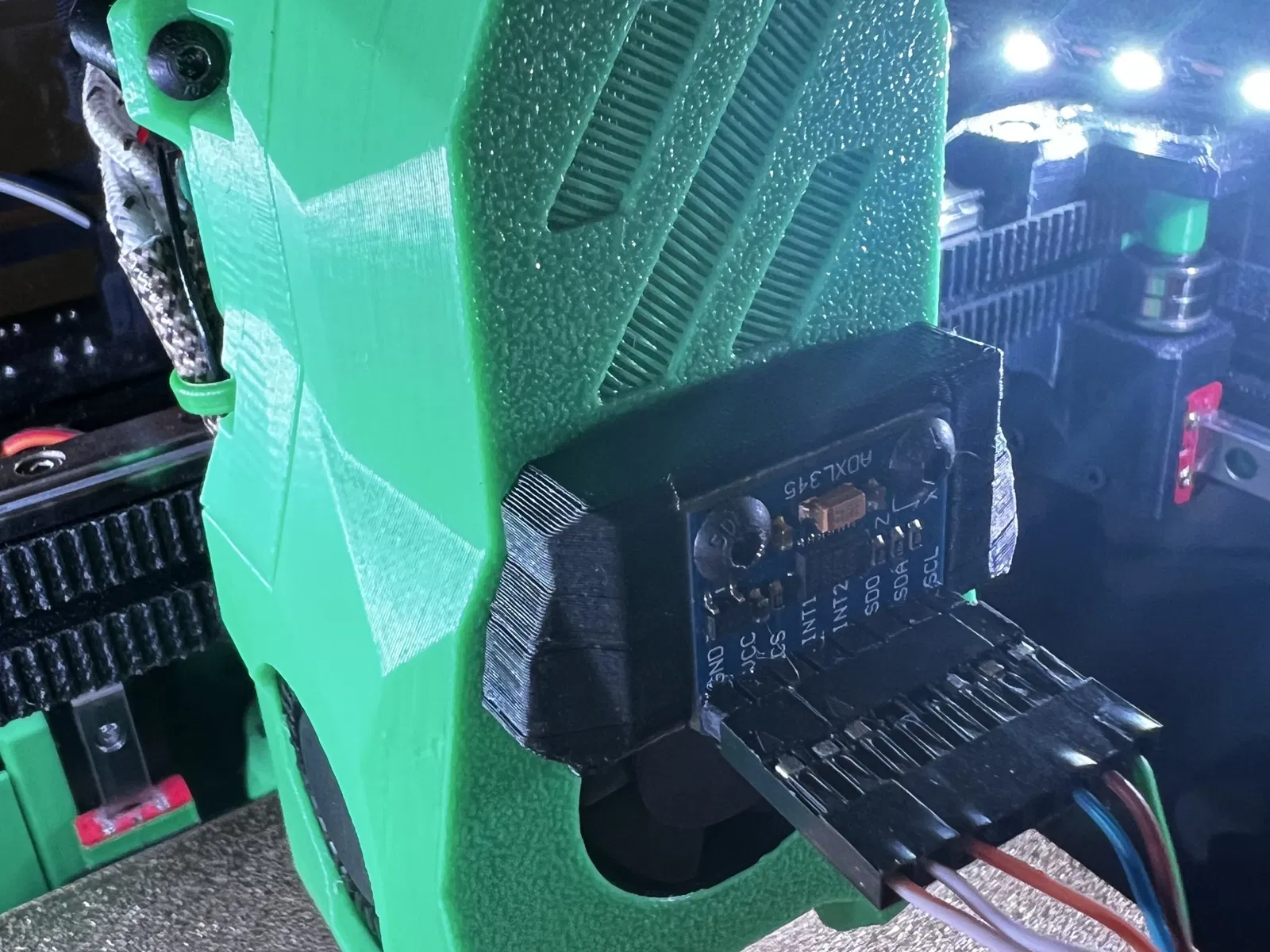

Giá đỡ không vít cho adxl345 và Voron 0.2 miniSB

Tôi không hài lòng với nhiều giá đỡ adxl mà tôi có thể tìm thấy. Tôi thích rằng mô hình gốc sử dụng một cách lắp ghép để kết nối giá đỡ tạm thời. Thật không may, tôi không có bộ định hình đầu vào Fystec.

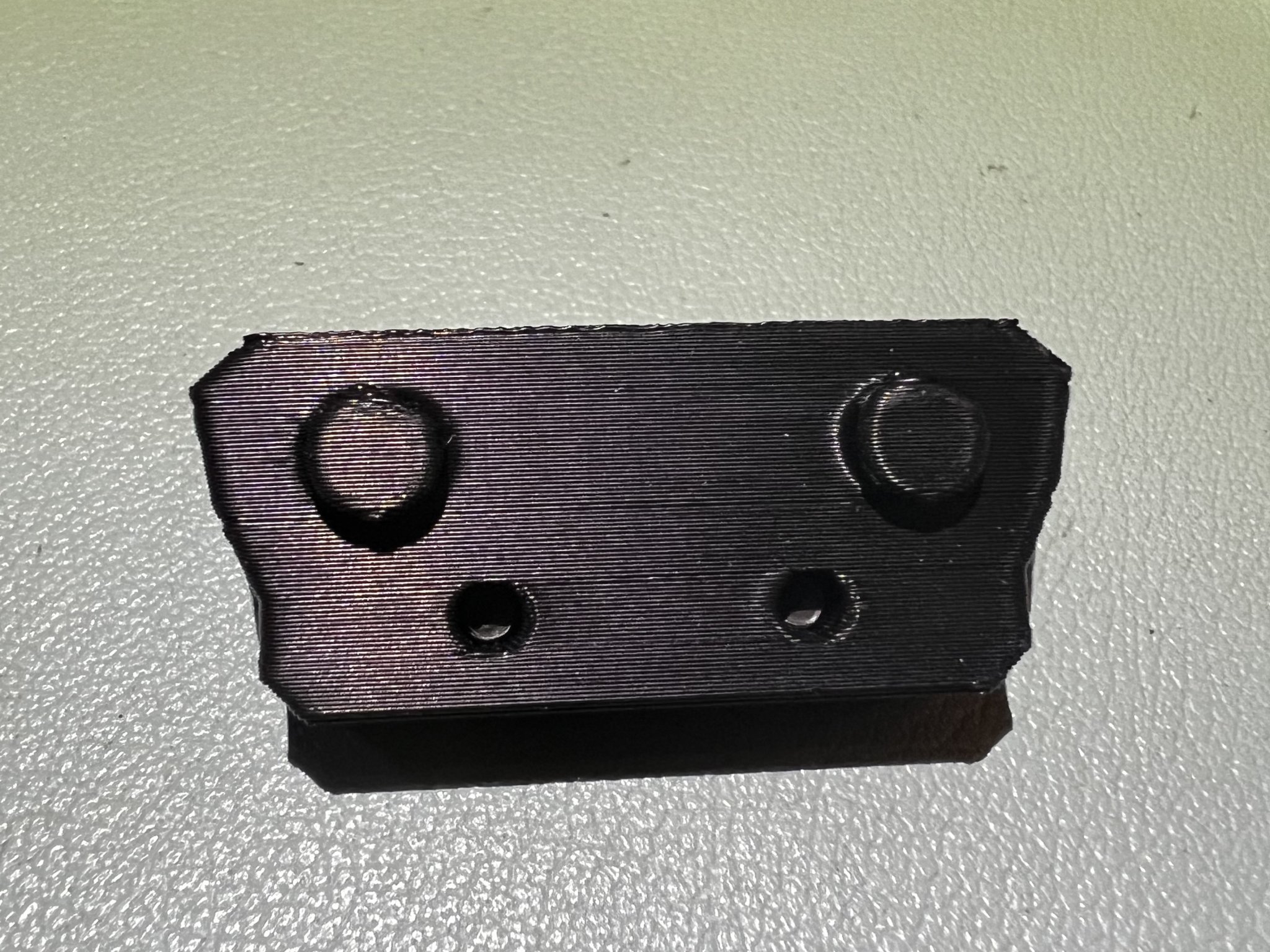

Phần gốc chỉ có sẵn dưới dạng .stl và kỹ năng Fusion 360 của tôi chỉ ở mức cơ bản. Tôi không biết cách đảo ngược thiết kế đó thành một phần Fusion có thể sử dụng được, vì vậy tôi đã lấy thước kẹp và sao chép phần từ các phép đo. Đây là Phiên bản 3. Tôi đã cố gắng mô hình hóa một số bề mặt đẹp như miniSB.

Tôi đã in phần này với cài đặt Voron PIF tiêu chuẩn. Tôi đã sử dụng Hatchbox ABS ở nhiệt độ 235/100.

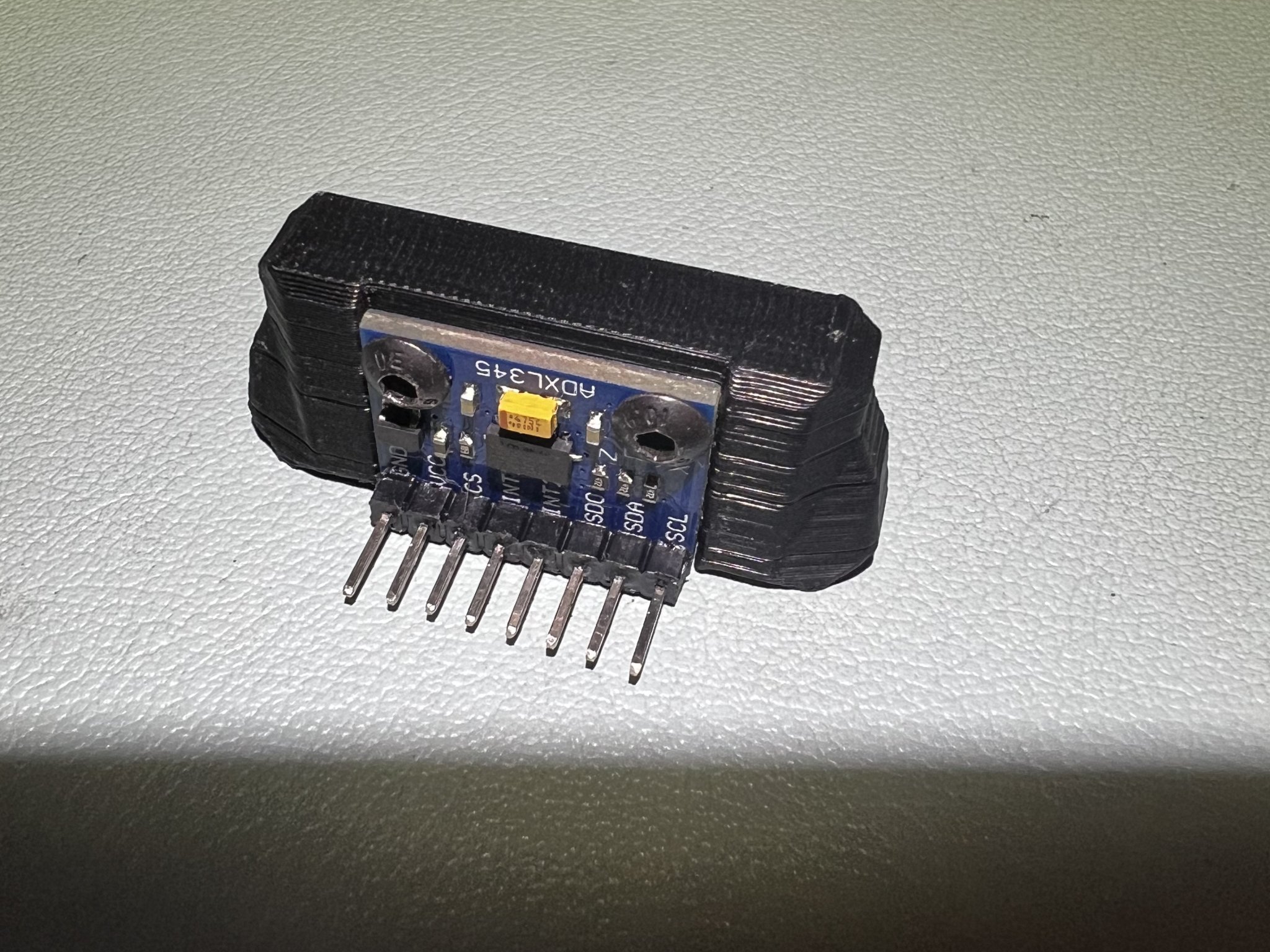

Khi lắp đặt, tôi khuyên bạn nên sử dụng một miếng đệm nylon hoặc loại khác giữa đầu vít và bảng adxl để đảm bảo an toàn. Sử dụng vít M3 được ren trực tiếp vào phần nhưng đừng cố gắng siết chặt quá nhiều vì nó sẽ bị hỏng ren.
