PUMP-ACTION PLINKER: (TOY LAUNCHER)

Đây là mẫu launcher vừa “ngon” vừa vui nhất mà mình làm tới hiện tại, nên mình rất hào hứng chia sẻ với mọi người. Để hoạt động được thì cần vài cái lò xo và một ít ốc/vít M3! Hiện tại bắn được khoảng 30 feet, nhưng mình đang thử nhiều loại lò xo khác nhau vì cảm giác còn có tiềm năng tăng tầm bắn và lực nhiều nữa. Có kèm file STEP để anh em remix cho tiện.

VIDEO: Pump-Action Plinker (Toy Launcher) : r/3Dprinting (reddit.com)

Để ra kết quả đẹp nhất, hãy scale nhỏ Bullet & Bullet Casing trong slicer khoảng 1–2%

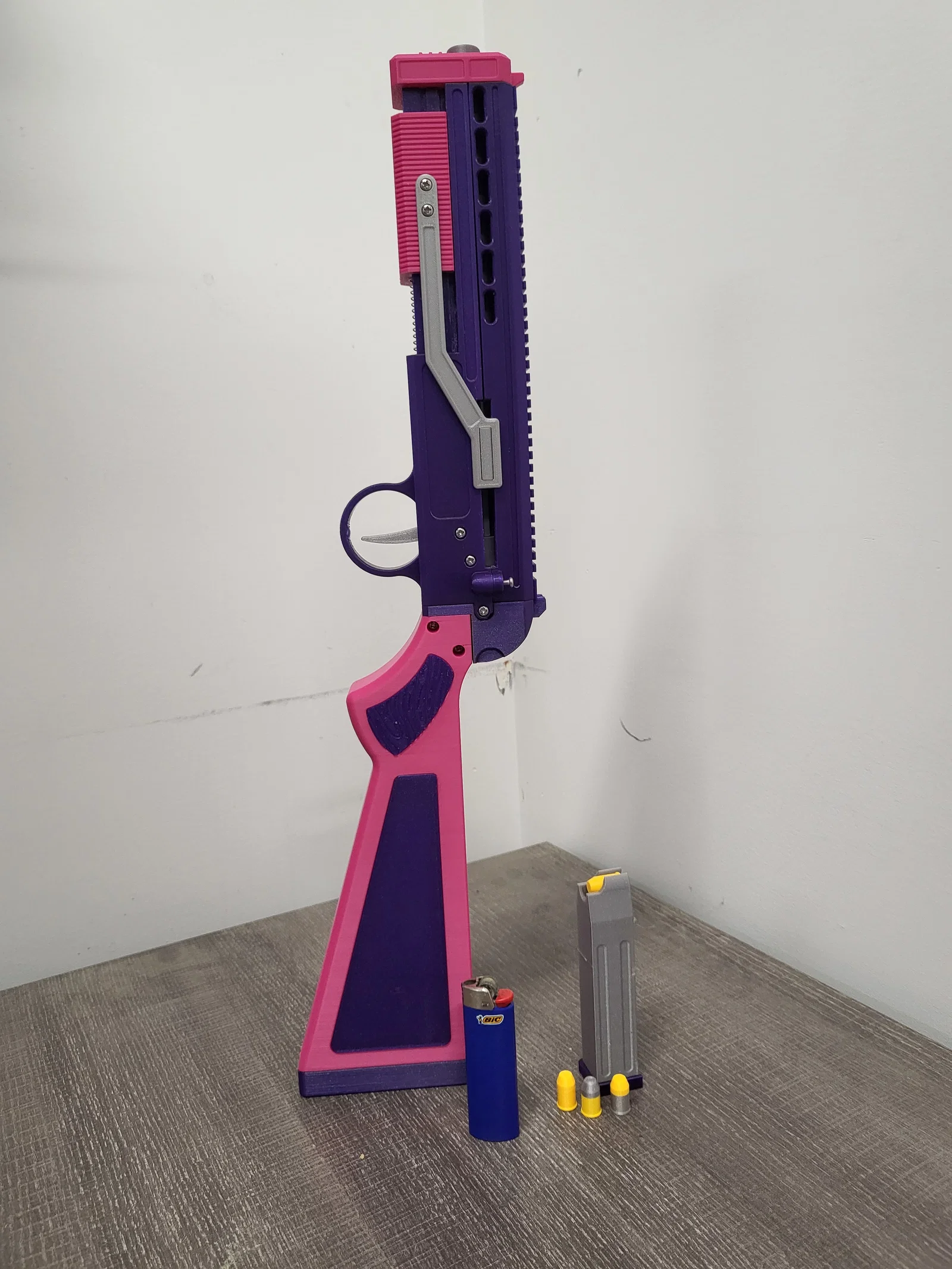

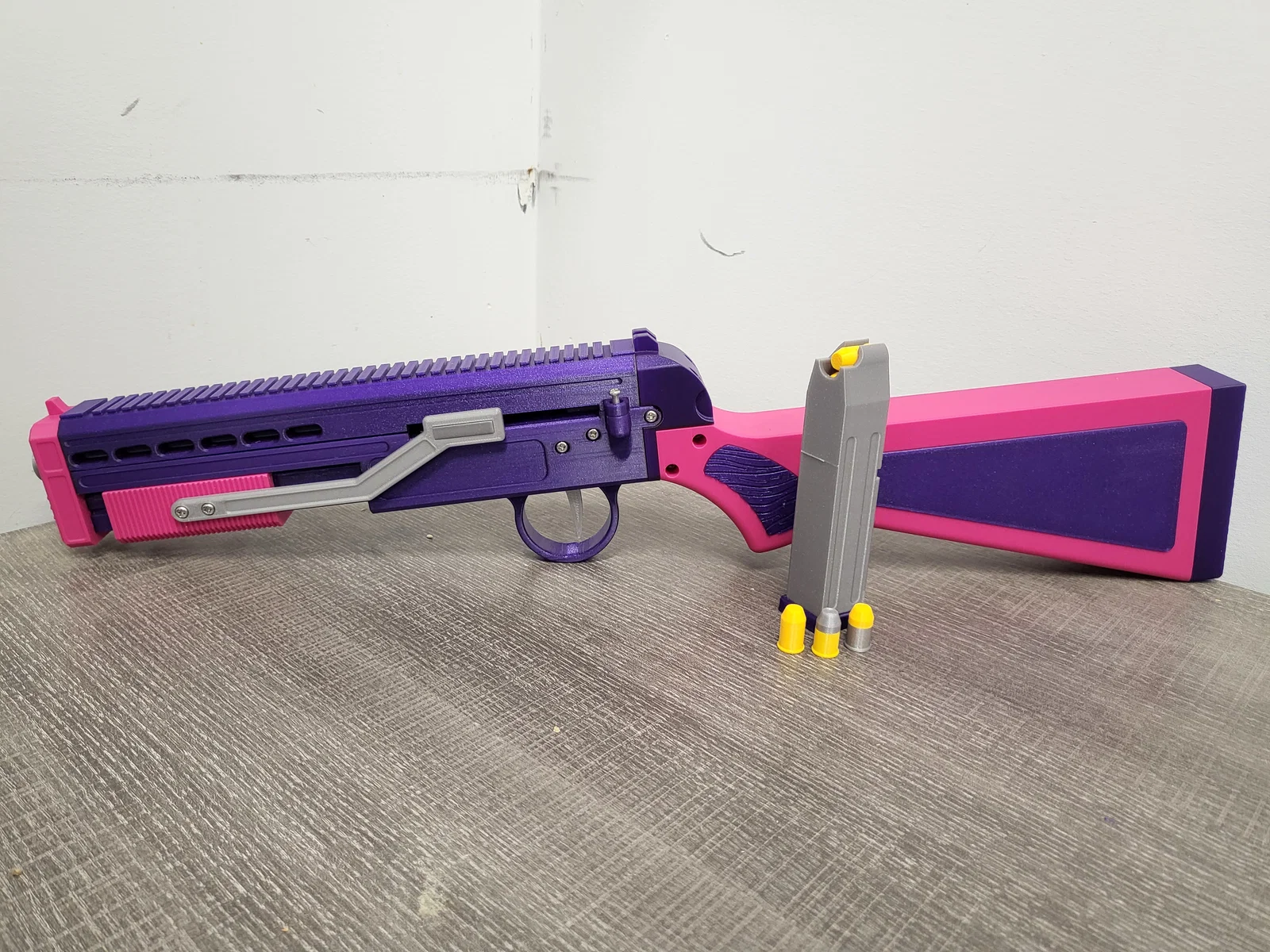

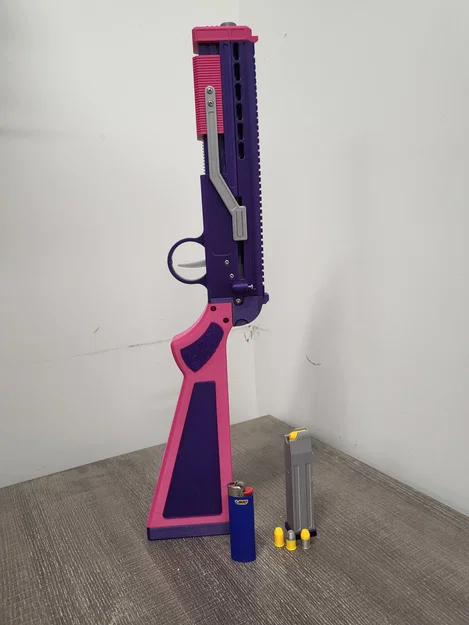

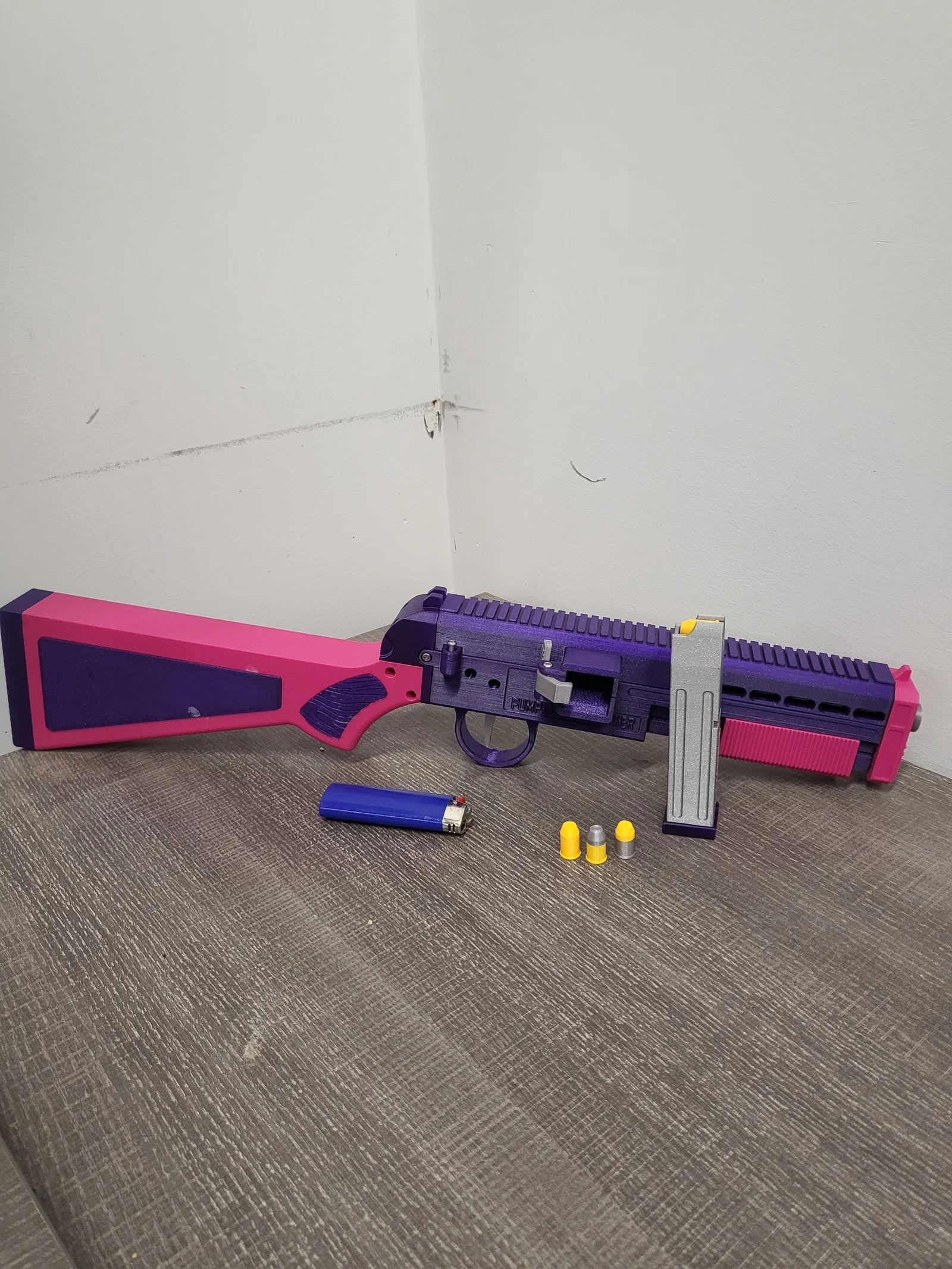

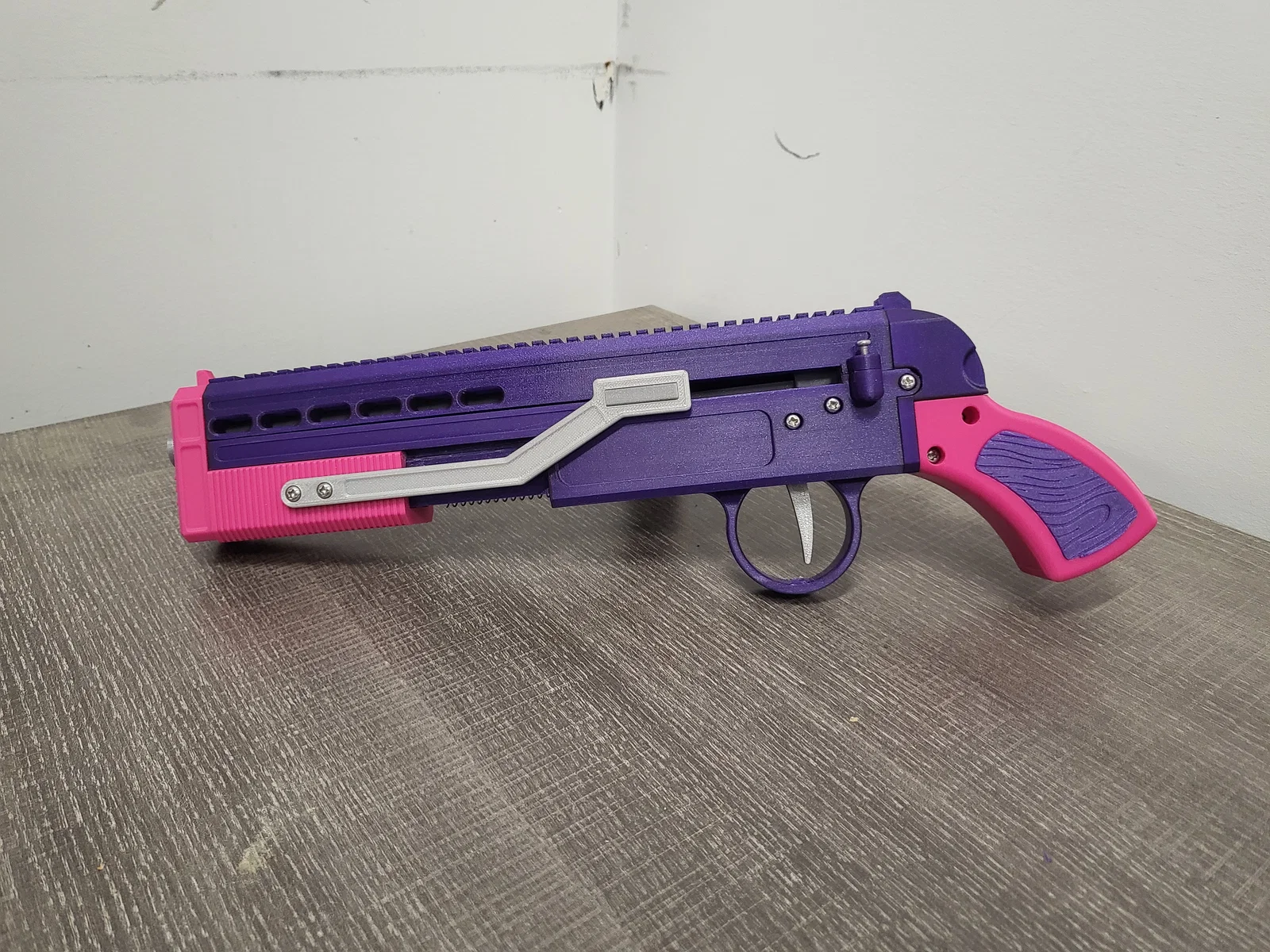

Filament dùng trong hình: Prusament - Galaxy Purple, Prusament - Galaxy Silver, Spool3d - Neon Purple

UPDATE (March 12, 2024):

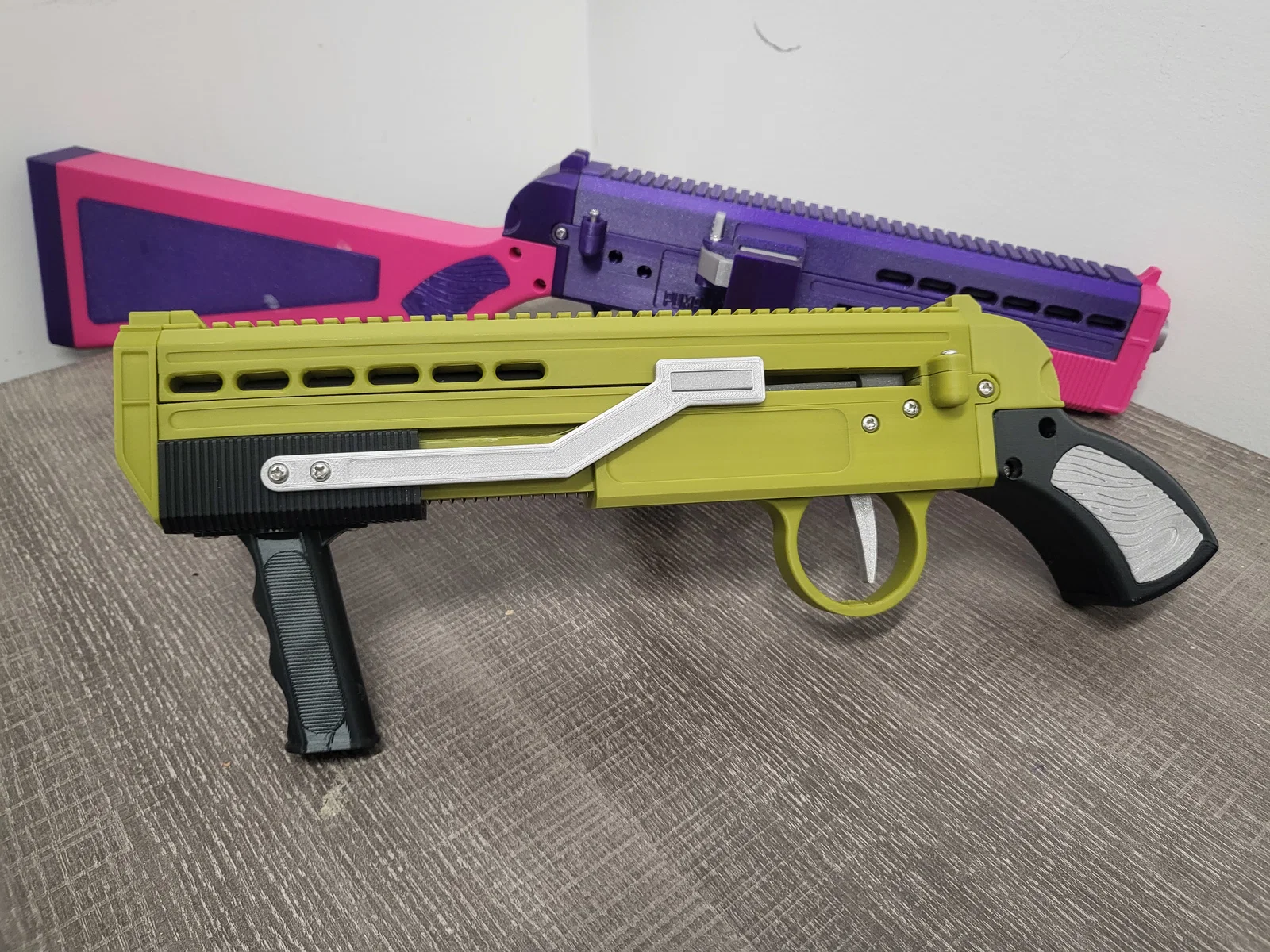

• Đã thêm bộ part phiên bản Sawed-Off/Short

Tính năng:

• Chu kỳ nạp kiểu pump-action.
• Magazine nạp bên hông.
• “Ejection” vỏ (dựa vào trọng lực).
• Có bản full length hoặc sawed-off.

In ấn:

Shell: Tối thiểu 3 walls/bottom/top

Infill: Tối thiểu 15%

Vật liệu: PLA hoặc tương đương.

Lượng filament: Hơn 500g một chút

Phần cứng (Hardware):

Nuts & Bolts:

2 x M3*6

6 x M3*10

6 x M3*12

1 x M3*18

2 x M3*20

2 x M3*25

Springs:

2 x Pen Spring

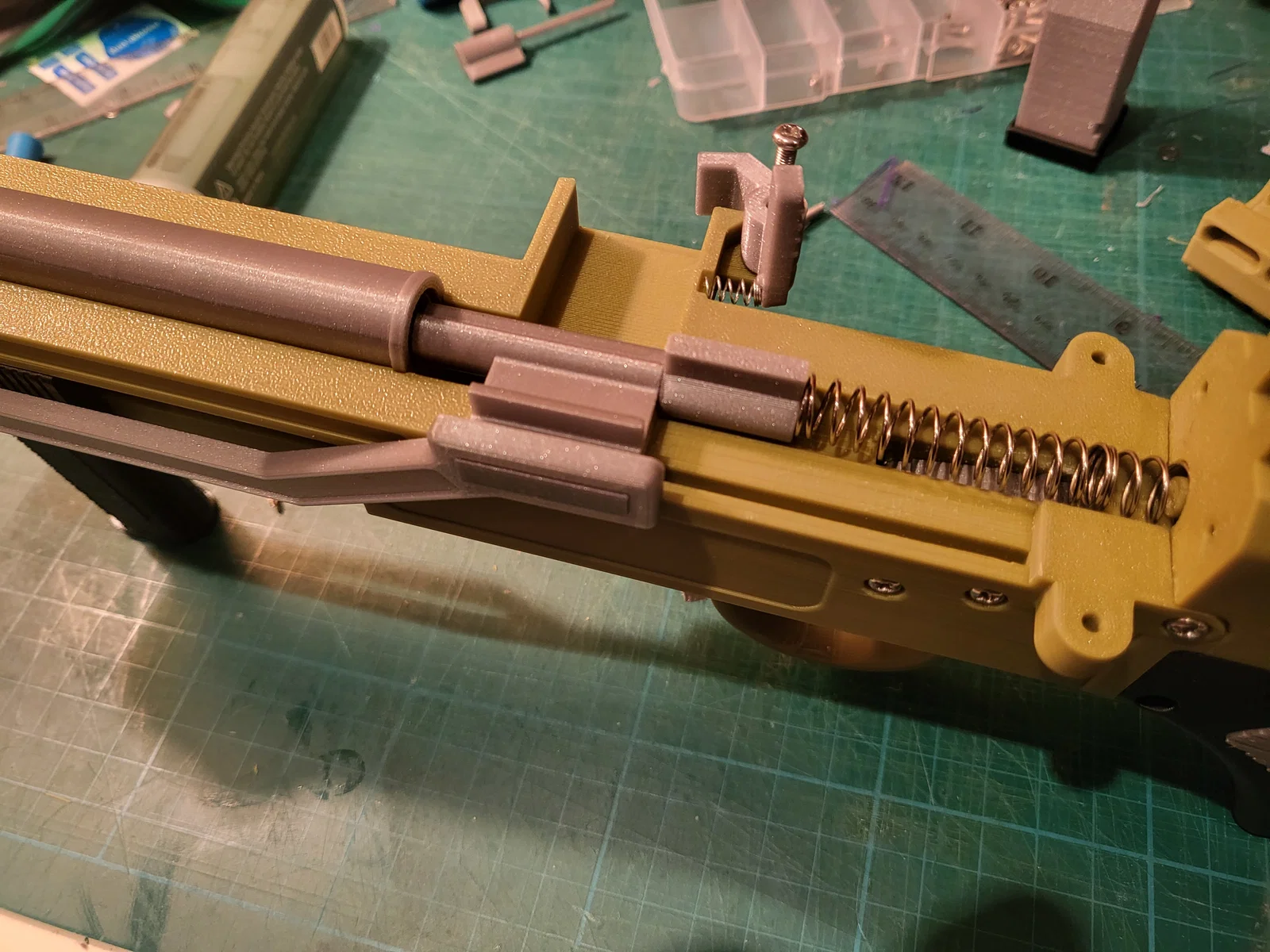

1 x Compression Spring (cho Striker) - OD: 10 mm, WD: 0.8 mm, Length: 50 - 60 mm

1 x Compression Spring (TÙY CHỌN: cho pump) - OD: 10 mm, WD: 0.5 - 0.6 mm, Length: 50 - 60mm

1 x Compression Spring (cho Magazine) - OD: 10 mm, WD: 0.6 mm, Length: 100 mm

Link lò xo nén: 305mm Compression Spring Wire Dia 0.3 0.4 0.5 0.6 0.7 0.8 1 - 5mm Outer Dia 3 3.5 4 4.5 5 5.5 6 7 8 10 12 - 60mm Length 305 mm (aliexpress.com)

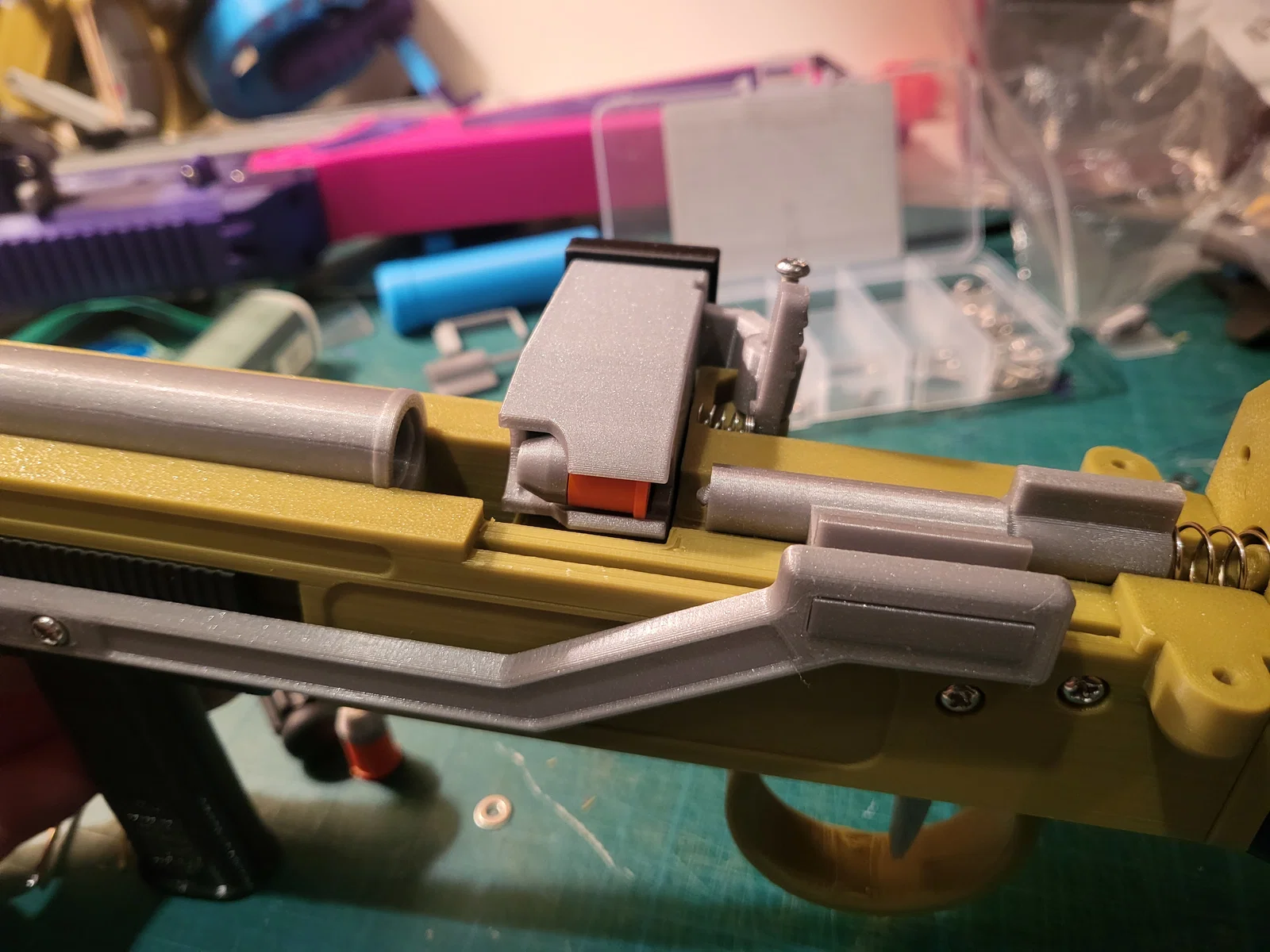

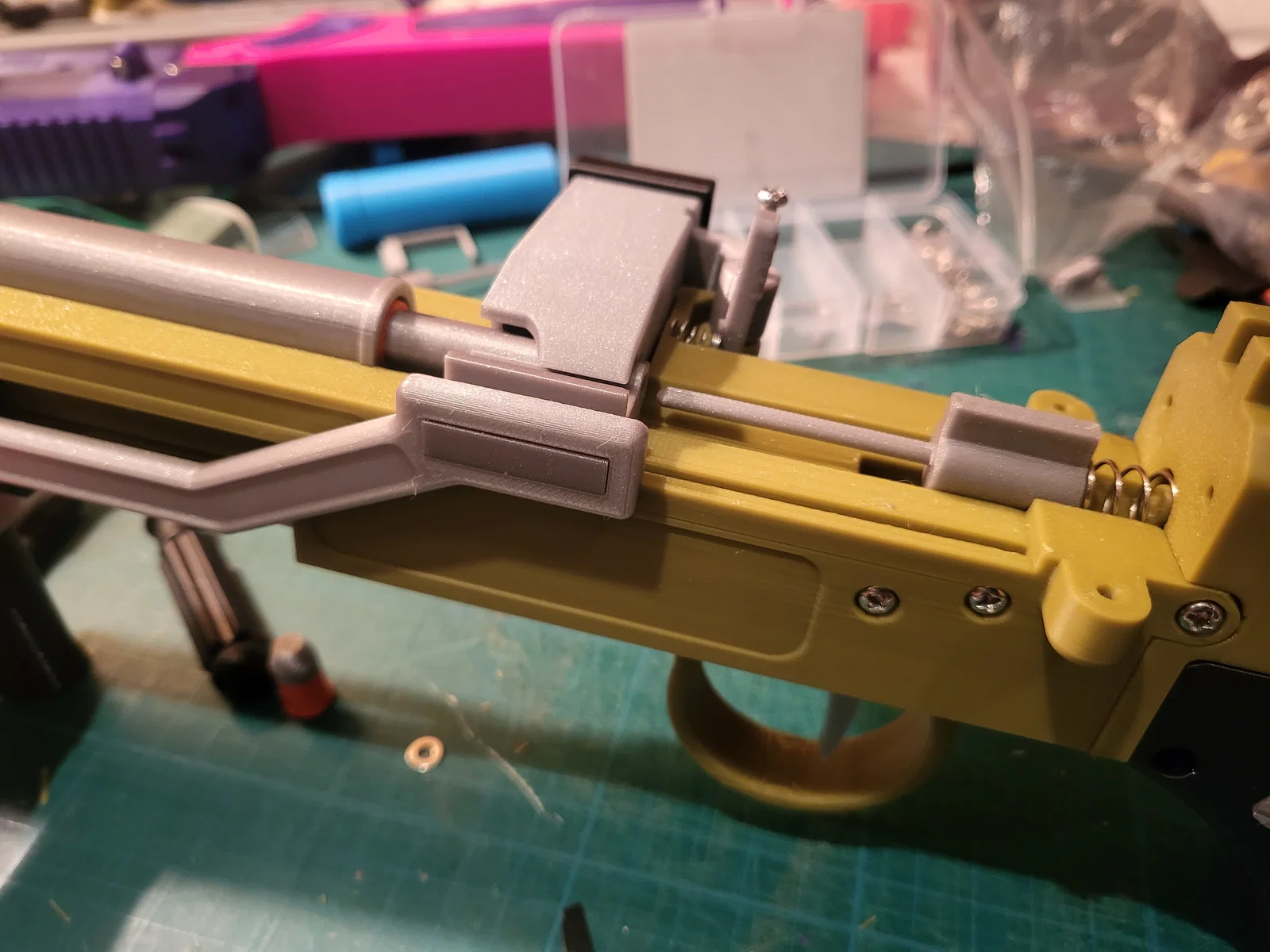

Hướng dẫn vận hành:

1. Kéo pump về sau cho tới khi striker được móc/khóa chắc chắn.
2. Trong lúc vẫn giữ pump ở vị trí kéo sau, lắp magazine vào và đảm bảo ngàm khóa magazine nằm đúng vào rãnh tương ứng trên magazine.
3. Đẩy nhanh pump hết hành trình về phía trước cho tới khi nó sát (flush) với mặt sau của front plate.
4. Nhắm và bóp cò để bắn.
5. Ngẩng nòng lên góc khoảng 30–45 độ, rồi kéo pump về sau cho tới khi striker được móc lại. Việc này sẽ làm vỏ (shell casing) rơi ra khỏi cổng (port) phía trước trigger guard. Nếu vỏ bị kẹt trong nòng, lắc nhẹ hoặc gõ nhẹ hai bên trong lúc vẫn giữ nòng hướng lên.
6. Khi vỏ đã được đẩy/rơi ra, đẩy pump về trước để nạp viên tiếp theo.
7. Lặp lại bước 4, 5 & 6 cho tới khi magazine hết đạn; lift table trong magazine sẽ chặn không cho pump đi hết về phía trước.
8. Để tháo magazine: kéo pump về vị trí phía sau và bấm ngàm khóa magazine. Rút magazine ra.
