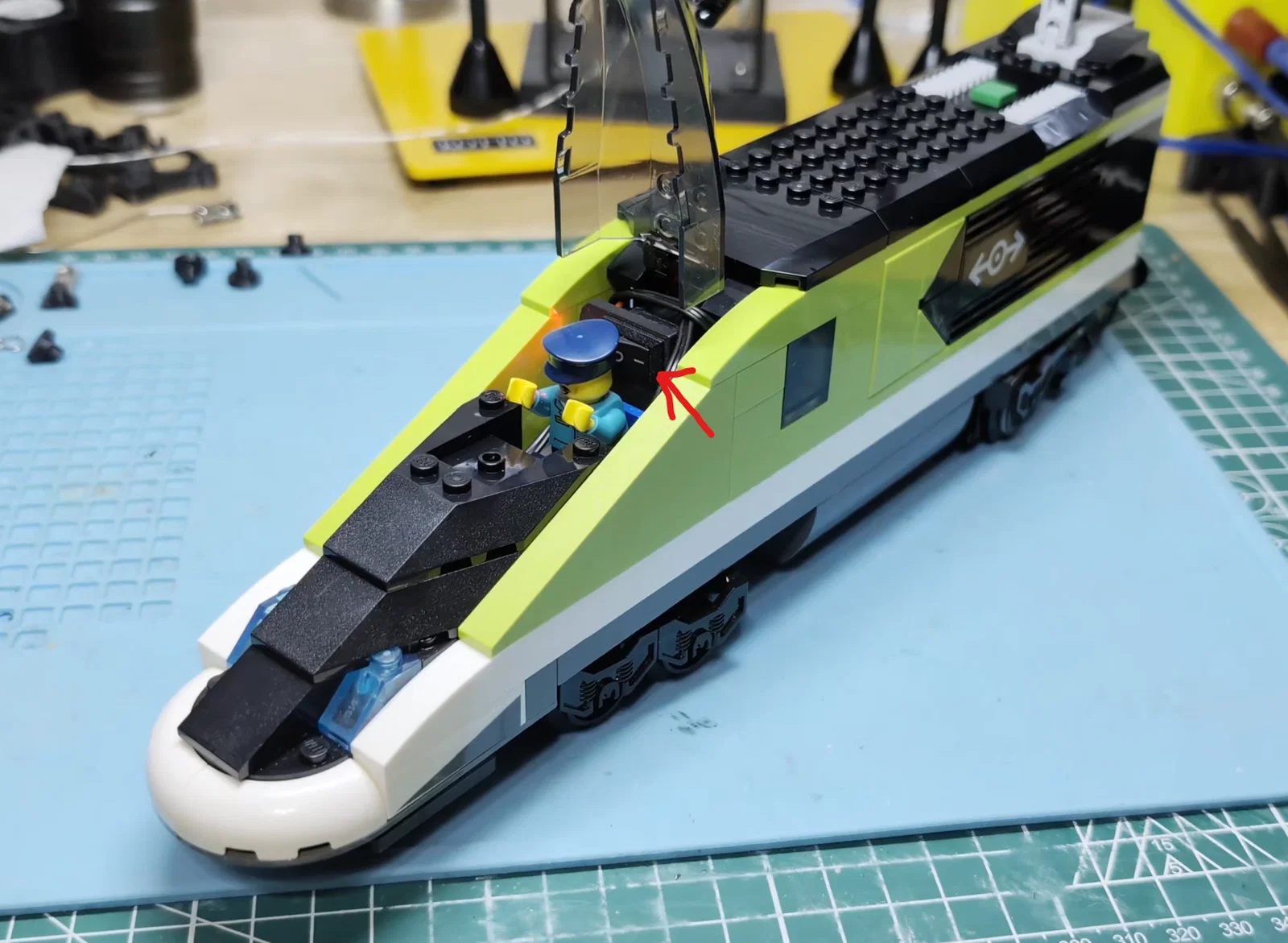

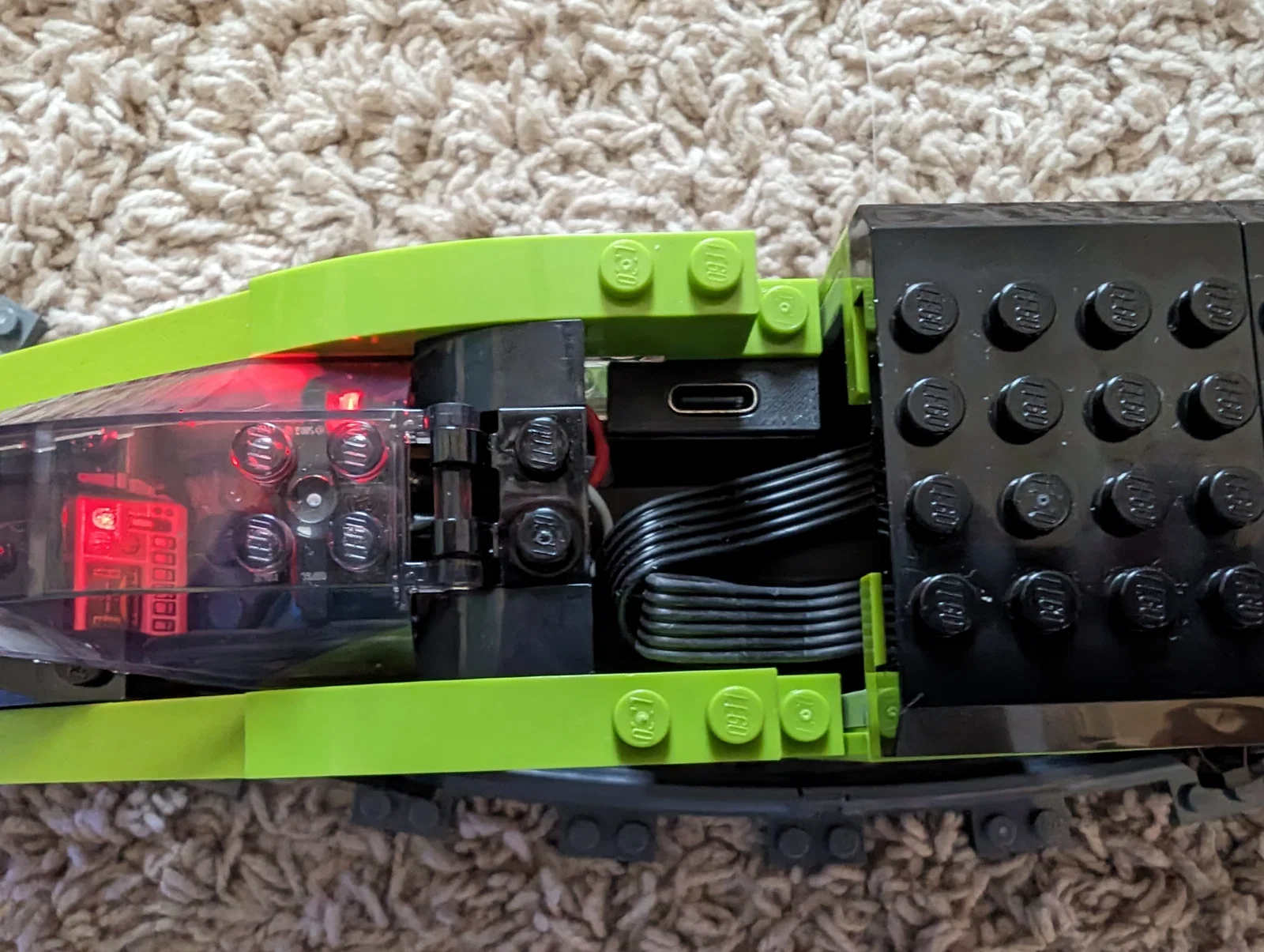

Mod Lego Train 60337: Pin 18650 sạc lại + Boost 9V (TP4056)

Giới thiệu:

Mình chán cảnh phải thay pin AAA hoài cho con tàu này. Với lại điện áp của pin AAA có vẻ tụt khá nhanh nên tàu bắt đầu chạy chậm thấy rõ.

Video tổng quan:

BOM (Danh sách linh kiện):

• Pin 18650
  • Mình lấy lại từ pin laptop cũ, hay cái là nó còn sẵn mấy cái tab nhỏ. Mình dùng các tab đó để hàn dây.
• Module sạc TP4056
  • Nhớ chọn loại có mạch bảo vệ pin.
  • https://www.amazon.com/dp/B07PKND8KG
• Boost Converter
  • Loại này nhiều vô số. Chỉ cần đảm bảo cái bạn mua nhỏ hơn 40x27mm để nhét vừa vào phần đế pin in ra.
  • MT3608 không có cổng
    • https://a.aliexpress.com/_mLuTqlg
• Mini Rocker Switch (8.5 x 13.5mm)
  • https://a.aliexpress.com/_mrU1EWO
• Đồ LED (Tuỳ chọn)
  • LED 3mm
  • Điện trở (mình dùng khoảng ~400ohm)
• (2) vít m2 x 10mm
• (2) m3 x 12mm Flat Head Cap Screw
  • HOẶC dùng các phiên bản thay thế cho Button Head hoặc Socket Head
• (2) đai ốc m3
• Keo 502 (superglue)
• Mỏ hàn

In 3D:

• In tất cả chi tiết đúng theo hướng đặt sẵn. Không cần supports.
• Layer height 0.2mm.

Đi dây:

Hướng dẫn lắp ráp

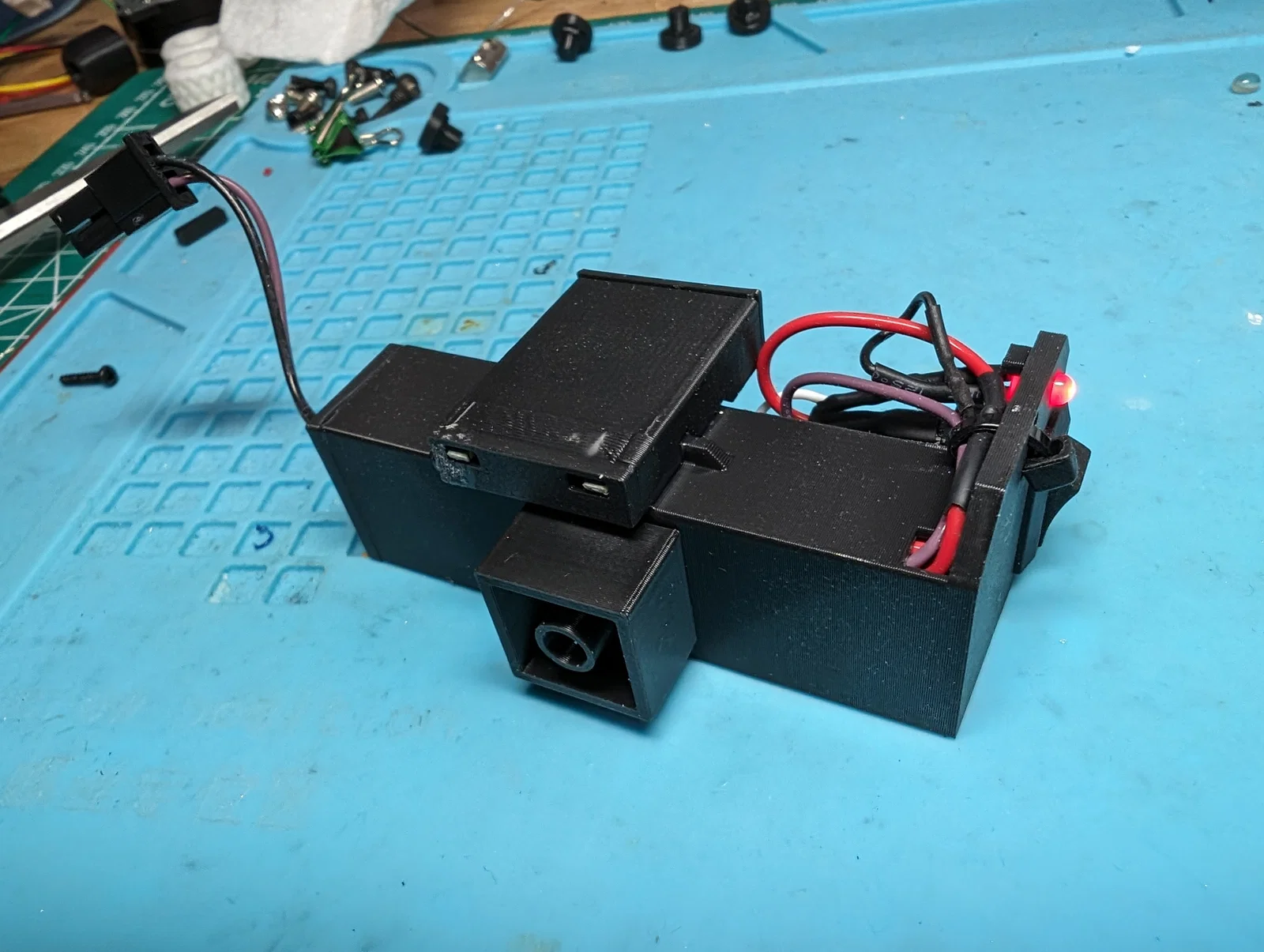

• Cụm gắn 18650
  • Vui lòng xem sơ đồ đi dây đi kèm.
  • Dán viên gạch 2x2 đã in vào đáy của cụm gắn 18650.
  • Hàn 5 sợi dây vào module TP4056.
  • Hàn dây vào các tab trên cell 18650 và luồn dây ra lỗ bên hông của cụm gắn 18650 (chỗ sẽ đặt TP4056).
  • TP4056
    • Cho TP4056 (kèm dây) vào chi tiết in dành cho TP4056.
    • Nối dây pin vào TP4056
      • Cách tốt nhất là chuẩn bị sẵn các dây ngắn đã hàn vào TP4056. Sau đó cắt dây từ pin thật khéo để chúng chạm/khớp với các dây ngắn trên TP4056. Có đủ chỗ để chừa một vòng dây nhỏ cho mỗi mối nối pin.
      • Lưu ý: nên hàn dây sao cho dây đi ra phía trước của board. Sau đó cắt gọn phần mối hàn phía sau sát mặt sau của board.
    • Dán phần gá TP4056 vào bên hông cụm gắn 18650.

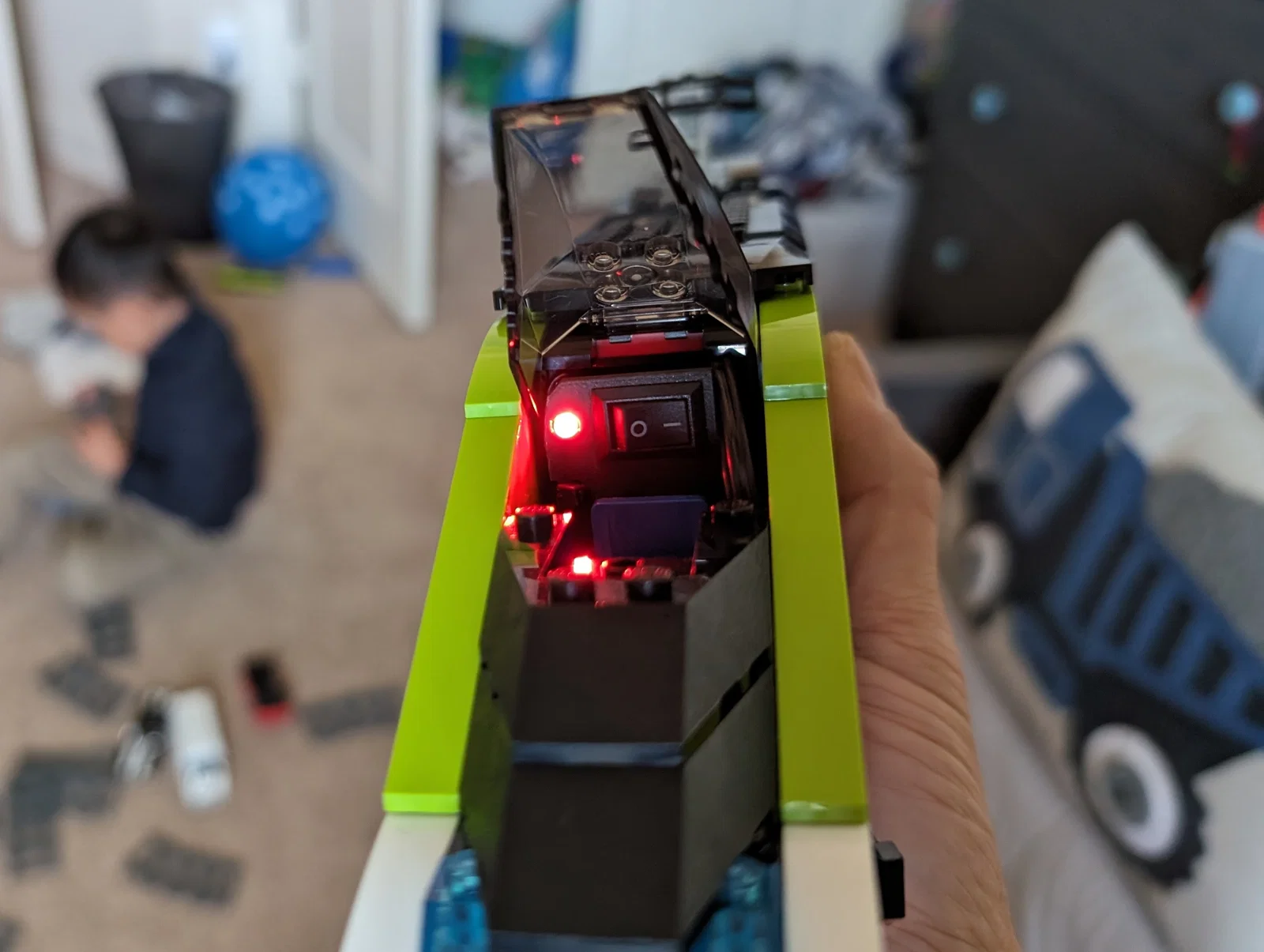

  • Bấm công tắc rocker vào vị trí trên cụm gắn 18650.
  • Lắp LED
    • Hàn điện trở bạn chọn vào LED 3mm và hàn thêm dây dẫn. Mình dùng khoảng ~400 ohms.
    • Dùng tua vít nhỏ đẩy LED 3mm vào lỗ trên cụm gắn 18650. Nó sẽ “cạch” một cái rồi nằm cố định.
    • Hàn chân LED- vào một trong các dây đi về TP4056 (V-).
  • Sau khi hoàn tất cụm gắn 18650, dán nắp vào cụm gắn 18650.

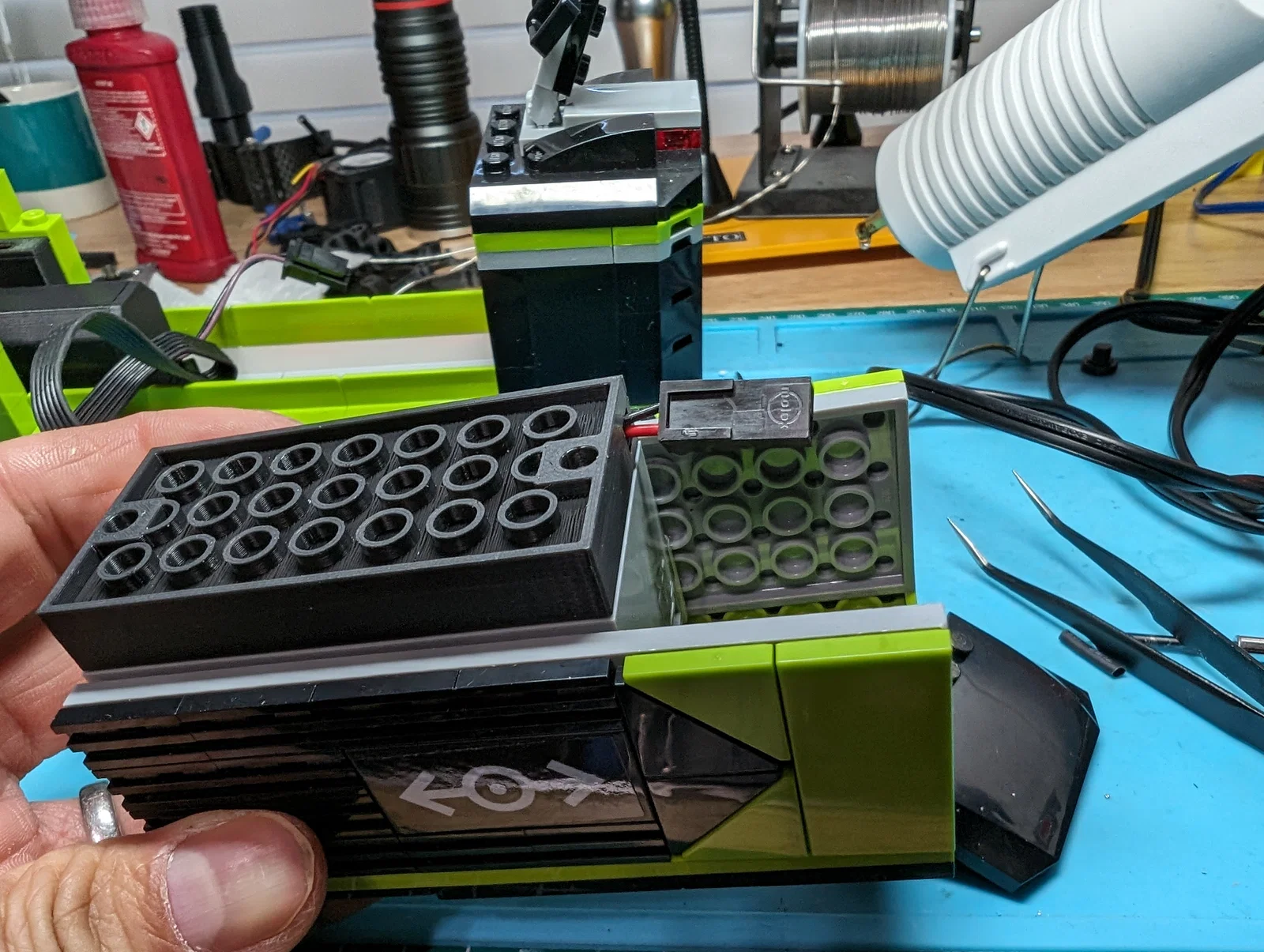

• Đế hộp pin (Battery Box Base)

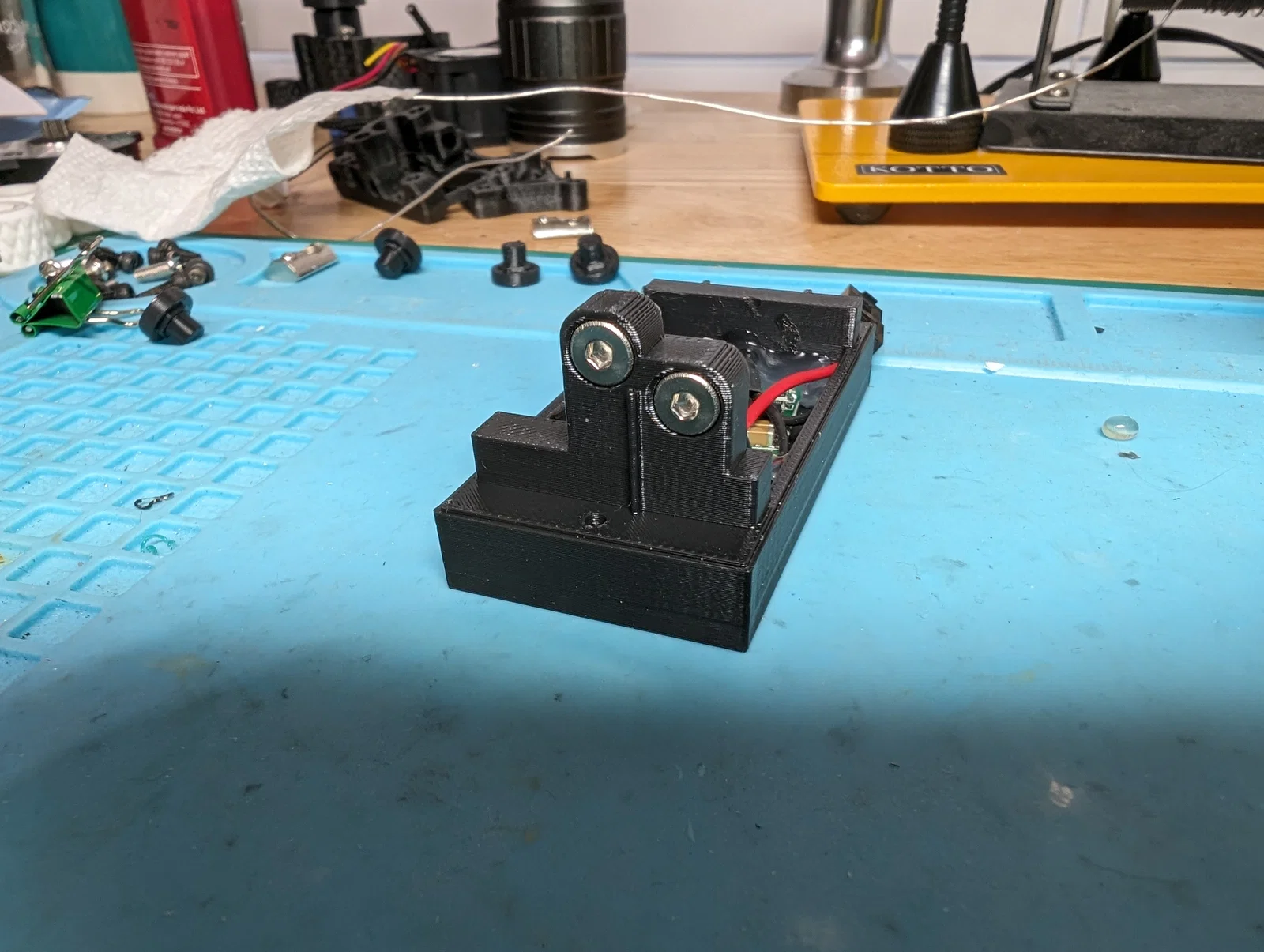

  • Bắt các Flat Head Cap Screws (FHCS) như trong hình.

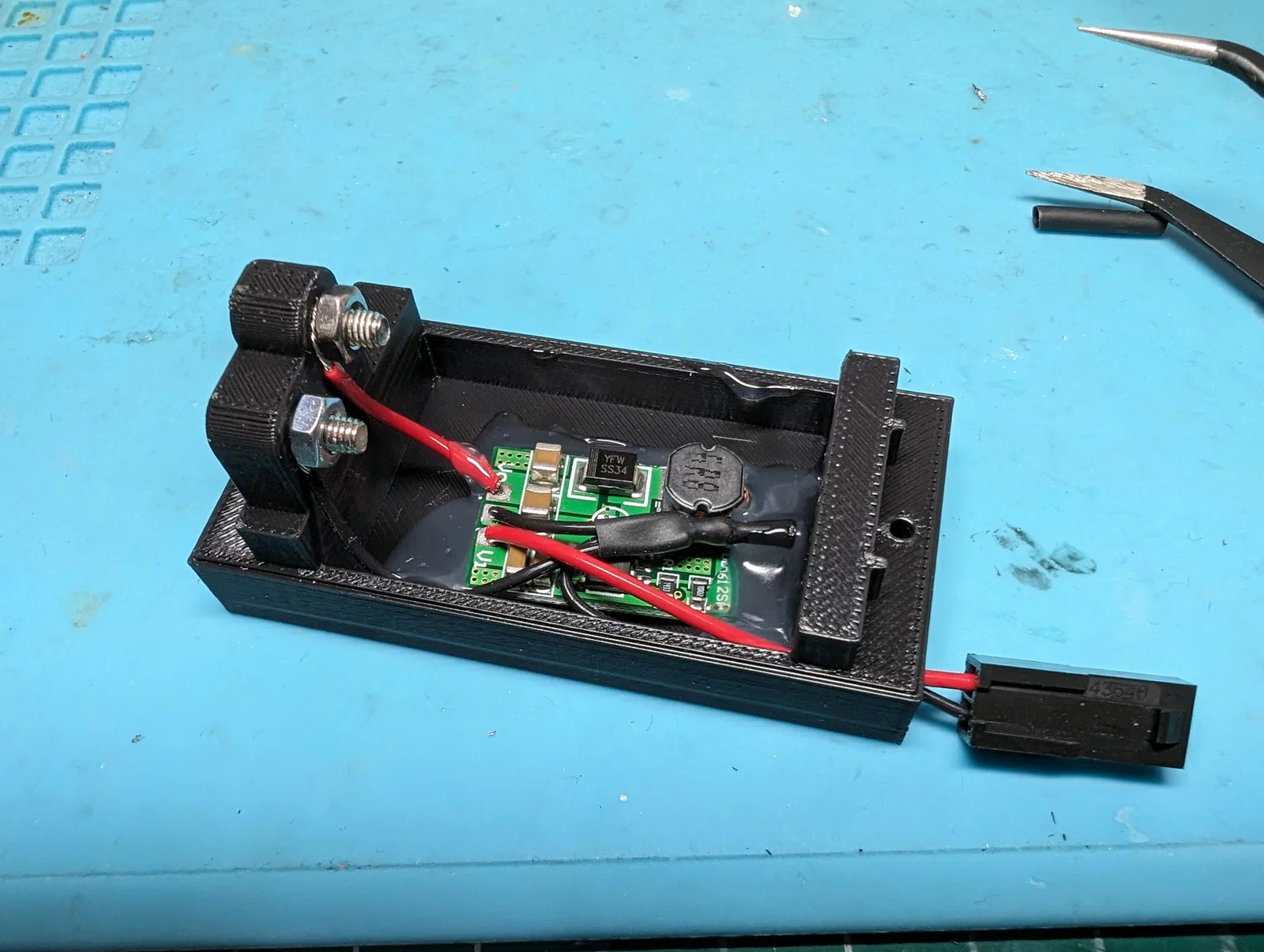

  • Nối ngõ ra (output) của boost converter vào phía sau FHCS bằng cách quấn dây quanh vít rồi siết bằng đai ốc m3.
  • Cực (+) của boost converter vào con ốc cao hơn/ở giữa.
  • Cực (-) vào con ở bên hông.
